Систем за греење на колектор - совршен избор за приватна

Дури и во фазата на планирање на системот за греење, неопходно е да се направи избор помеѓу неколку сосема различни методи за снабдување на течноста за ладење на грејачите. Ако буџетот не е слаба точка, колекторскиот систем би бил идеална опција, а во смисла на параметри како што се лесна употреба и издржливост, тој е супериорен во однос на аналозите.

Споредба на колектор и други видови на жици

Можете да изберете еден од 3-те општи начини за дистрибуција на цевки:

• греење со една цевка - идеално за загревање на мала приватна куќа. Во овој случај, сите радијатори се поврзани во серија, што значи дека последната батерија во ланецот работи помалку ефикасно од првата. Но цената на таквата шема е минимална;

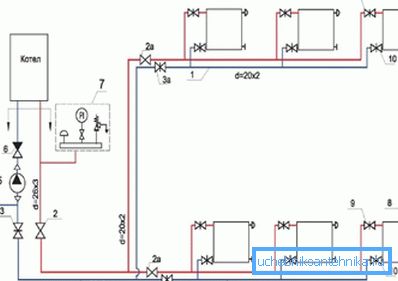

• со греење со две цевки, дијаграмот за поврзување може да биде претставен како 2 паралелни кола, еден го доставува топла течноста за ладење на грејните уреди, а вториот ја зема ладената течност за ладење на котелот. Овој метод на греење може да се смета за најчест;

• колекторските жици се разликуваат од наведените аналогии со тоа што секој радијатор е поединечно снабден со течноста за ладење. Тоа е, колектор е инсталиран во просторијата (на неговиот уред - подоцна во статијата), и од него до секоја батерија има цевка за полнење и празнење. Ова влијае на цената и комплексноста на инсталацијата, но целата работа се уште може да се направи со свои раце.

Се разбира, ова не е најдобар ефект врз трошоците за инсталација работа и материјали. Вкупната должина на цевките во овој случај ќе биде максимум, а колекторот, исто така, чини пари (особено ако избраниот модел не е последниот производител со термостати).

Силни и слаби страни на колекторското греење

Не постојат идеални решенија во природата, употребата на колекторот за греење не е исклучок.

Предностите на колекторскиот систем за греење вклучуваат:

• флексибилност на системот за греење - десно на гребенот можете да инсталирате термостати, со кои ќе се регулира температурата во еден радијатор;

Обрни внимание! Доколку е потребно, едноставно можете да ја исклучите батеријата. Остатокот од системот за греење ќе функционира нормално.

• бидејќи секој радијатор е снабден со течноста за ладење поединечно, можно е да се користи цевка од мал дел;
• Ако сакате, можете лесно да го користите комбинираниот систем за греење. Тоа е, поделете го во 2 кола со различни работни температури, или користете различен тип на течноста за ладење во секоја кола. За такво решение, ќе ви треба хидраулична игла.

Постојат колекторски распоред и слаби точки:

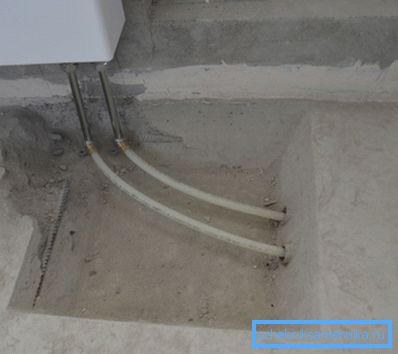

• зголемената цена веќе е спомната, а доколку е потребно, поправките може да бидат тешки - бидејќи грејните цевки се скриени директно под подот (често се едноставно исполнети со спојка);
• цевки со таков изглед не можат да бидат поставени по должината на ѕидовите. Попрецизно, од техничка гледна точка, ова може да се направи, но тогаш речиси половина од ѕидот ќе биде затворен со цевки - сомнителен додаток во внатрешноста;

• колекторската дистрибуција на греењето со цевки со мал дијаметар ќе бара помоќна циркулациона пумпа, бидејќи хидрауличниот отпор ќе се зголеми;
• Невозможно е да се нарече таков систем за греење целосно автономно - во секој случај, потребна е електрична енергија - да се работи со пумпата. Природниот притисок не е доволен за да циркулира течноста за ладење.

Уред и принцип на работа на колекторскиот систем за греење

Според оваа шема, можно е да се организираат не само греење со користење на радијатори, туку, исто така,, ​​на пример, да се организира "топол под" во просторијата - односно, без батерии. Но, генерално, системот за греење останува непроменет и работи на истиот принцип.

Видови колекционери

Колектори може да се користат за:

• организација на традиционално греење (со користење на радијатори). Можно е да се комбинираат радијаторите во групи од 2-3 парчиња за да се зачуваат цевките и да се олесни инсталацијата;
• греење по принципот на "топол" под;

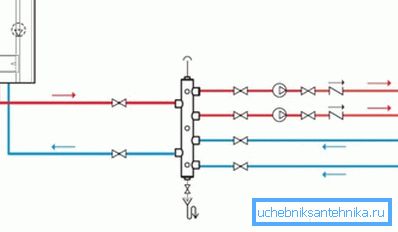

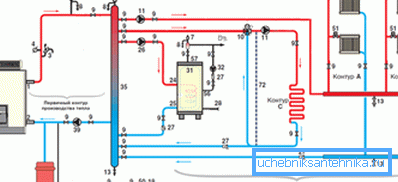

• да се оддели едно коло до 2 или повеќе. Во овој случај, котелот служи како извор на енергија за двете кола, но температурата на течноста за ладење во нив може да се разликува значително (тие дури можат да користат различни типови на течноста за ладење).

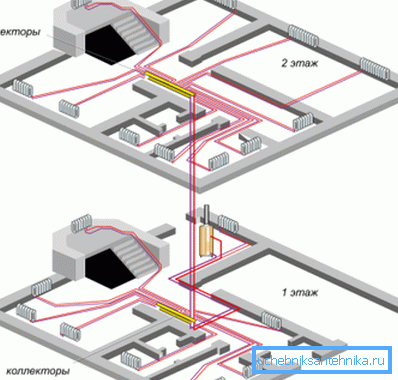

Колекторската шема за греење со употреба на "топол кат" се карактеризира со зголемен отпор, затоа може да биде потребна дополнителна циркулациона пумпа за системот за греење. Повеќекратната гардероба е најдобро поставена во центарот на куќата, со овој аранжман, должината на цевките за загревање на различни простории ќе биде околу иста.

Друг суштински елемент во таквата шема ќе биде единица за мешање во која температурата на течноста за ладење ќе се намали. На излезот на котелот, водата се загрева до околу +90 ° C, а во системите на подно греење температурата на носачот на топлина треба да биде околу +40 ° C.

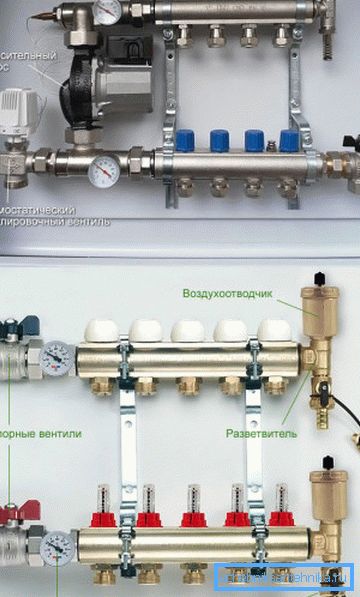

Елементи на колекторскиот систем за греење

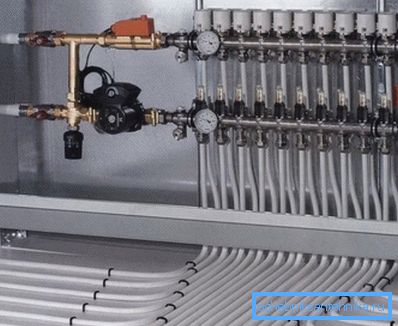

Како по правило, сите елементи се сокриени во посебен мал шкаф, и се наоѓа на незабележливо место во близина на ѕидот. Цевките работат под подот, така што внатрешноста на собата не е нарушена.

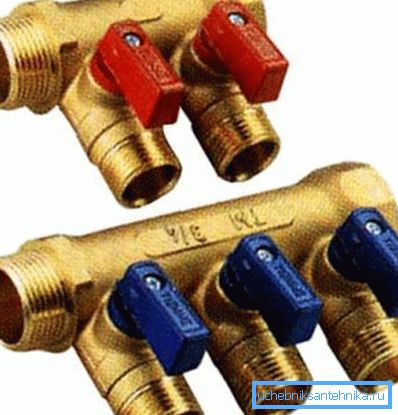

Главниот елемент е чешел (потребни во износ од 2 парчиња). Однадвор, чешел (или чешел) изгледа како едноставен дел од цевката, на кој се заварени неколку чешми (во куповни модели, обично бројот на славини е помеѓу 2 и 12).

Обрни внимание! Доколку е потребно, купените чешли можат да се поврзат едни со други. Значи, можете да креирате чешел за било кој број излези / влезови.

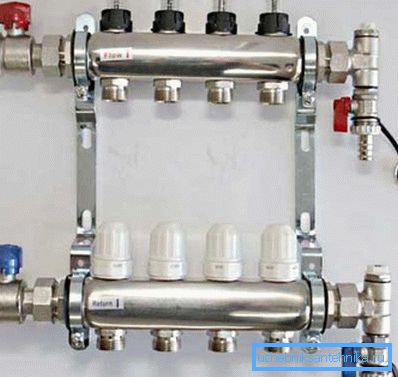

Системите за греење на колекционерите, како по правило, се опремени со мерачи на проток и термостати - во споредба со вкупните трошоци, трошоците за овие уреди не се толку големи. Купени раковини се опремени со уреди за терморегулација и мерење на протокот на вода во фабриката, па само изберете соодветен модел.

Мерачите на проток се монтираат на чешмата за добиточна храна, бидејќи чешката мора да биде опремена со воздушни вентили за да го искрши воздухот - корисно е за отстранување на воздухот од системот за греење. На чешел, кој ја прима оладената течност за ладење, се инсталираат термостати

Карактеристики на работата и локацијата на поединечни елементи

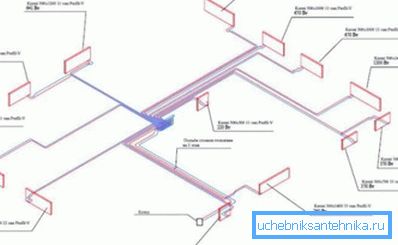

Носачот на топлина греен со котелот влегува во главниот одводник на цевката и влегува во радијаторите преку индивидуални цевки. Со цел да се обезбеди истото загревање на сите грејачи, се препорачува да се користат цевки со приближно иста должина и дијаметар. После тоа, ладената течност за ладење тече низ цевката за празнење на вториот колектор и се врти назад во котелот.

Инсталираниот термостат ја контролира температурата на водата и, доколку е потребно, ја зголемува / намалува струјата на течноста за ладење преку радијаторот, така што температурата во просторијата е регулирана.

Греењето на колекционерот ќе работи стабилно само под одредени услови:

• Потребно е да се инсталира експанзионен резервоар, со што ќе се компензира зголемувањето на волуменот на течноста за ладење за време на загревањето.

Обрни внимание! Минималниот волумен на експанзиониот резервоар мора да биде еднаков на 10% од волуменот на течноста за ладење во системот за греење.

• циркулационата пумпа се наоѓа на враќање;
• Оптималното место за експанзиониот резервоар е дел од цевката пред циркулационата пумпа.

Инсталација на колекторски систем за греење

Конвенционално, целиот процес на инсталација може да се подели во 3 фази: поставување и фиксирање на цевки на подот од просторијата, инсталирање колекторска кутија и поврзување на цевки со чешли.

Инструкциите за изведување на работа изгледа вака:

• основата прво се подготвува - бетонот се чисти и израмнува;
• потоа се шири слој на хидроизолација, а лента е залепена долж периметарот на просторијата, со што ќе се олесни проширувањето на бетонските естриси;

Обрни внимание! Ако подот во просторијата е дрвена, тогаш цевките може едноставно да се стават под плочките, ова во голема мера ќе ја олесни работата.

• потоа следи водоотпорниот слој;

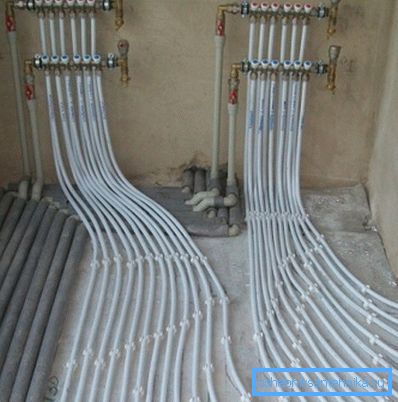

• над неа се поставува вообичаената метална газа и цевките се прицврстени на неа со жични или специјални клипови. При прицврстување на цевките кон жичната мрежа, треба да се остави мал јаз;

• потоа следи пополнување на подот. Со овој метод на поставување на цевки, при транспортирањето на течноста за ладење на радијаторот, делумно ќе работат на подно греење во просторијата.

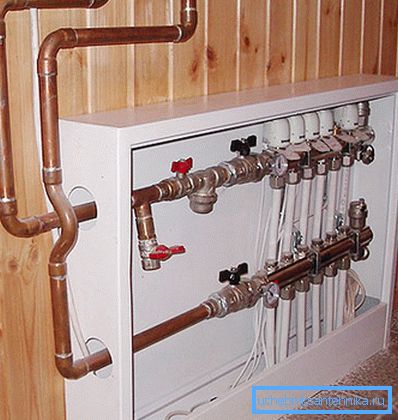

Што се однесува до колекторскиот кабинет, а потоа за приватна куќа, можете да одберете ѕидни или подни модели, како и опции вградени во ѕидот. Во принцип, ова не влијае на ефикасноста на греење на било кој начин, па затоа треба да се избере, а врз основа на практичноста на пристапот до колекторските чешли.

Според моделот на шкафчиња вградени во ѕидот, пожелно е да се обезбеди ниша во фазата на дизајнирање на куќата. Без оглед на видот, шкафчето мора да се прицврсти на ѕидовите со сидра или самоприслушувачки завртки (во дрвена куќа), за што се предвидени посебни очи во дизајнот на шкафче.

Повеќекратен чешел

Избирањето на соодветен чешел за колекторско греење е лесно. Уредот е едноставен, така што треба да обрнете внимание, пред сè, на материјалот за случајот.

Купуваните уреди може да бидат:

• со челичен случај и гранки;

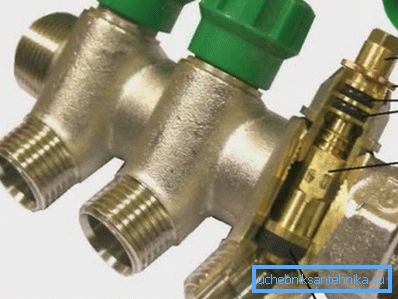

• со куќиште од леано железо;
• со пластична кутија.

Предност треба да им се даде на украсените умира, дури и во случај на значителен пад на притисокот, домувањето нема да дозволи проток. Што се однесува до поврзувањето на цевките за напојување и враќање, дури и во наједноставните модели, приклучоците се навојни, што во голема мера ја поедноставува инсталацијата.

Греењето на колектор може да се организира без купени чешли, можни се 2 опции:

• со употреба на заварување - од гледна точка на економијата е многу контроверзна опција. Прво, не секој знае како да работи со машина за заварување, и второ, квалитетот на споеви не може да се гарантира. Во случај на нецелосно истекување гарантирано. Покрај тоа, неопходно е да се купи арматурите кои недостасуваат, како резултат на тоа, штедењето ќе биде скудно;

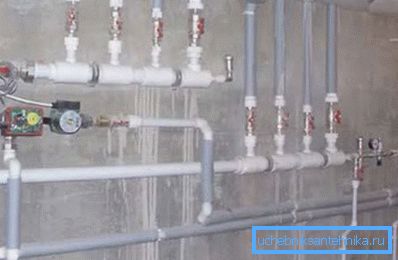

• Па, најоптимистичката опција е од ПП цевководот. Во овој случај, чешел наликува на серија на маички поврзани во серија со приклучок на крајот. Од алатките ви е потребен само уред за лепење на ПП цевковод. Таков колектор ќе ги има сите слабости на цевката од полипропилен, особено намалувањето на јачината на силата при висока температура течност.

Сумирање

Колективниот систем за греење може да се нарече идеален во однос на ефикасноста. Независното снабдување со течноста за ладење на секој радијатор ви овозможува да ја постигнете идеалната микроклима во секоја соба во куќата. Голем, во споредба со традиционалните системи за греење, цената е малку задржувајќи го растот на популарноста на овој тип на домување за греење, но ако дозволи буџетот, греењето со помош на колекторска шема е идеално.

Видеото се фокусира на дизајнот на чешел.
