Шеми за греење со двоен котел: најсоодветни решенија за

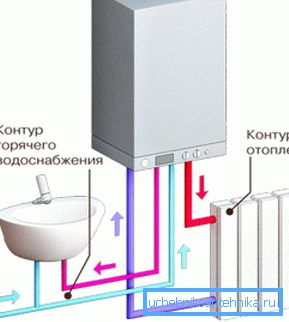

Како што знаете, двојното коло греење во куќата е кога топлинскиот генератор посебно ја загрева водата за радијатори (прва гранка) и за топла вода (втора гранка). Слична шема на системот во нашите денови стана доста популарна поради неговата разноврсност и удобност.

За да функционира таква мрежа, пред сé, потребен е двоен котел за греење, кој може да ја загрее и течноста за пренос на топлина и топла вода. Ние ќе опишеме како приватна куќа со двоен котел може да се спроведе во овој напис.

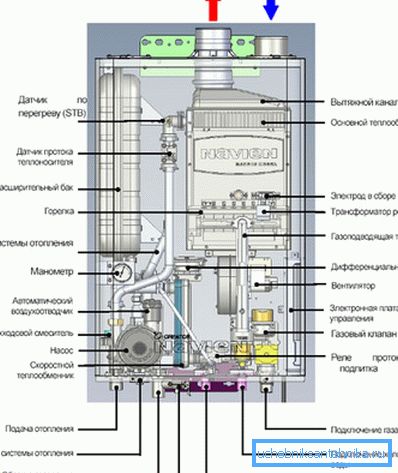

Карактеристики на двојни кола топлински генератори

1. Главната разлика помеѓу таквите единици и колекторите со едно коло е тоа што тие ја користат топлинската енергија на горивото не само за греење на водата во затоплувањето, туку и во филијалата за топла вода.
2. Соларните колектори исто така може да се користат за греење на водата.. Ова може да се случи во резервоарот со индиректно загревање. Во овој случај, носачот на топлина делумно ќе се откаже од енергијата, кој тече низ дополнителен разменувач на топлина во резервоар со термичка изолација.
3. Главната разлика на фабричката бајпас единица од ваквите домашни кола е директен пренос на топлинска енергија од горивото кон водата..

Обрни внимание! Кога дизајнирате систем, размислете за една многу важна карактеристика што ја има грејната шема со двоен котел. Кога куќата вклучува топла вода славина, котелот престанува да го загрева течноста за ладење и се префрла на врската со топла вода.

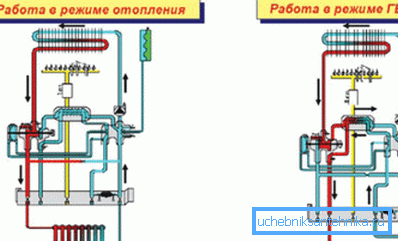

Како функционира ваквата единица во пракса?

1. За добро изолирани згради со значителна површина, звучниот режим на работа на двонасочната единица не е многу важен. Таквите градби имаат висока термичка инерција. Затоа, дури и кога бојлерот загрева вода неколку часа само за потребите на домаќинствата, температурата во куќата ќе се промени само со 1/2 степен.
2. Кога една зграда е мала или недоволно изолирана, инерцијата станува важен параметар. Батериите за греење и водата во цевките во овој случај треба да се изладат што е можно подолго. Ова може да се постигне со собирање на радијатори со голем обем на делови и цевки со зголемен дел.
3. Кога има потреба од значителни количини и постојани трошоци за топла вода, подобро е да не се инсталира котел со двоен котел.

Овде е подобра грејната шема со два котли или со едноколесно аналогна и колонска грејна вода. Единицата со двонасочна врска нема да може да одржува пријатна температура во просториите ако поголем процент од времето се користи на топланата.

1. Систем за греење со гравитација, исто така, не треба да се планира со сличен котел.

Обрни внимание! Во овој случај, по запирање на котелот, циркулацијата во мрежата за греење ќе застане речиси веднаш. Неговото закрепнување ќе биде долго. За време на полнењето со топла вода, батериите ќе се загреат нерамномерно. Ова ќе доведе до непријатна температура во просториите.

Аранжман за греење ако зградата е мала

Дозволете ни да разгледаме каква шема на вртење на котел со двоен котел може да биде ако куќата е еднокатна, мала (до 100 м2) и има неколку посебни простории за кои сите треба да се загреваат.

Во овој случај, мрежата со една цевка ќе биде оптимална. Тоа е наједноставниот за изградба и монтажа, со неговото работење речиси без проблеми. Покрај тоа, цената на системот ќе биде ниска, поради економијата на материјалите, бидејќи тие ќе заземаат помалку од дво-цевчен колега.

Спроведување на шемата

1. Мал обем на зградата сугерира дека во него ќе има неколку станари. Значи цената на топла вода ќе биде мала. Нема потреба да се откаже од неважна инерција, но убави и добро дадени топли алуминиумски батерии. Аналози на прасе-железо се чувствителни на топлина, но, како по правило, не е естетски.
2. Волуменот на течноста за ладење во цевките, во овој случај, се препорачува да се зголеми. Оптималното решение на проблемот е да се зголеми пресекот на производи за еден ред. На пример, од Ду-30 до Ду-40. Количината на вода во колото потоа ќе стане 1.6 пати поголема.
3. Сите радијатори треба да се монтираат, без отворање на коло, паралелно со него. Шемата на нивната врска може да биде дијагонална или пониска.

Упатството препорачува да се стави на секоја батерија:

• гас (баланс на добиточна храна);
• затворен вентил на цевката за враќање;
• вентил за воздушно крварење од системот (конвенционален дизајн или Mayevsky) на десната или левата горна капа.

Долна жичана опција

1. За да се намали пресекот на главното коло и да се отвори, во овој случај, не треба да биде.
2. Веднаш по генераторот на топлина, контурната цевка мора остро да се подигне вертикално за да се создаде "забрзувачки" колектор. Тогаш треба да го водиш со наклон (постојано) надолу.

Обрни внимание! Таквите рутирање на цевки е доста комплексна и неестетична. Сепак, потребно е кога ќе се исклучи пумпата, грејните батерии се загреваат поради природна циркулација.

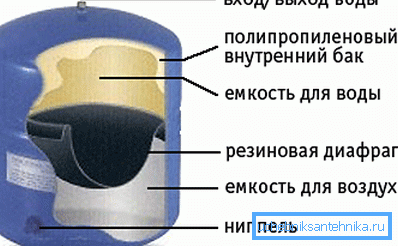

1. Пред котелот (по протокот на течноста за ладење) треба да се инсталира проширен резервоар (дијафрагма). Тоа ќе го компензира зголемувањето на волуменот на вода кога се загрева.
2. Резервоарот треба да има капацитет од 10 проценти од волуменот на носачот на топлина. Резервоарот треба да се постави лагер.

Што да направите ако куќата е голема во големина

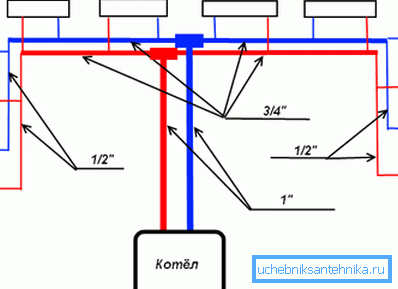

1. За голема двоспратна зграда со голем број посебни простории, двојната цевка за греење најдобро одговара. Треба да има топлински и постојани жици.
2. Директно од генераторот на топлина, загреаната вода тече нагоре преку цевката. Тоа се одвива околу зградата на таванот или таванот на горниот кат.
3. Потоа, водата се впушта во столбовите, батериите се поврзани со нив. Тие целосно не го отвораат столбот. Секој уред е опремен со прилагодување на задави и скокач.
4. Препорачливо е да се инсталира затворен вентил на втората гранка на влезниот цевковод. На вентилот за воздух крварење може да се стави само еден и прицврстени на експанзионен резервоар во горниот дел од колото.
5. На втората (долна) цевка која се навалува околу зградата низ подрумот или подот на првиот кат, водата тече назад кон котелот.

Обрни внимание! Таквото поврзување на котел со двоен котел има една важна предност. Доколку е потребно, тој е способен да функционира поради природната циркулација на носачот на топлина. Цевка за проток на вода во горниот дел на флаширање ќе делува тука како забрзувачки колектор.

Тоа е, системот со таква шема може да работи без единици зависни од енергија (на пример, пумпа). Врз основа на ова, ако се појави виша сила, никогаш нема да замрзнете.

Зголемување на топлинската инерција на системот

Можете да ја зголемите топлинската инерција на системот за греење со свои раце.

1. Погодно е да се направи ова со избирање на малку поголем дел од цевките за контура отколку што е неопходно за проектот.

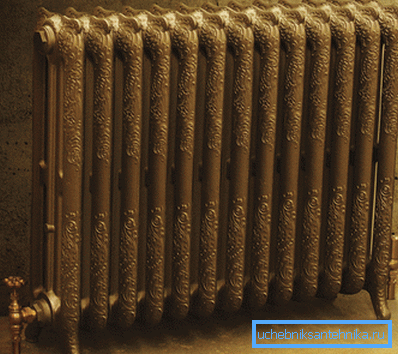

2. Можете исто така да ги замените алуминиумските батерии со колеги од леано железо. Тие имаат проширен внатрешен волумен на делови, со што се зголемува топлинската спроводливост и топлината на материјалот. Се верува дека сите леано железо батерии за системи за греење имаат грд дизајн. Сепак, тоа не е. Да, сеуште се произведуваат нивните застарени модели од советската ера. Но, покрај нив, пазарот нуди и модерни колеги. На пример, прекрасни подни радијатори од ковано леано железо или ѕидни батерии со рамен естетски облик.

1. Често, на таванот или на вториот кат од куќа во зима е потребно само повремено, на пример, да се сместат гости. Тогаш, најдобрата опција е да се користи грејна шема со два топлински генератори и одделни единечни цевки за секој кат.
2. Во овој случај, на врвот, котелот ќе биде управуван поголемиот дел од времето во економичен режим, т.е. одржи температура од околу 5 степени.

Најевтиниот начин за надминување на сите проблеми.

1. Вие самостојно може да ја подобрите мрежата за греење, што многу пати ја зголемува својата термичка инерција.
2. За да го направите ова, додадете во колото батерија од топлинска енергија (резервоар за чување). Тоа е сад со волумен од 300/2000 л, кој има две поврзувачки цевки. Резервоарот треба да биде добро изолиран за да се намали загубата на топлина.
3. Капацитетот служи за акумулација на големи количини на загреана вода. Ако котелот застане, тогаш топлината се троши од овој резервоар. Јасно е дека колку е поголем резервоарот, толку ќе се забават побавните радијатори.


4. Топлинскиот акумулатор може да се стави на кој било дел од системот за греење. Можете да го монтирате во подрумот. За да го направите ова, отворете го долното коло со две врски. Можно е да се стави единица во оставата, чајната кујна. Интересна опција е да го вклучите уредот во основа на клупата за топол шпорет. На крајот на краиштата, неизбежно ќе им даде одредена топлина на атмосферата.
5. Батеријата ќе компензира за пад на температурата во течноста за ладење за време на периодот кога котелот ја загрева водата за топла вода. Многу е корисно ако котелот се напојува со струја.

Обрни внимание! Се разбира, овој метод има свои недостатоци. На пример, топливиот акумулатор е прилично скап. Висок квалитет на изолираниот модел, со волумен од еден кубен метар, ќе ве чини 20/30 рубли, што зависи од производителот.

Заклучок

Генераторот на топлина со два кола има свои предности и недостатоци. Ако сакате, минусите на уредот може значително да се намалат. Во овој случај, ќе го добиете најудобниот систем кој ќе го обезбеди вашиот дом со топла и топла вода. Видеото ќе ви каже уште повеќе.
