Шемата за греење на вода: типови на системи, видови на жици

Греење на водата е најефикасен и економичен систем за греење за домување. Развиени се разновидни шеми за греење на вода, а ние сакаме да ги разгледаме нивните карактеристики, предности и карактеристики на работењето во услови на приватна куќа.

Греење со течно средство за ладење

Општи информации

Главниот индикатор за удобноста на секој стан е температурата на воздухот во него, бидејќи едно лице може да живее само во тесно означен температурен опсег. Меѓутоа, во континенталните ширини на северната хемисфера на нашата планета, климата е далеку од овој опсег, а луѓето се принудени да користат вештачки извори на топлина.

Претходно, таков извор бил отворен оган во една пештера или колиба, потоа огнот се преселил во печката на печката која се наоѓала во куќата. Меѓутоа, со порастот на населението, проблемот со недостаток на огревно дрво и други видови на гориво стана поакутен, а лицето се соочи со проблемот на зголемување на ефикасноста на греењето.

  Обрни внимание! Така, се појави идејата за употреба на носач на топлина, супстанца што ја игра улогата на посредник при пренос на топлина од пламенот во воздухот во куќата.

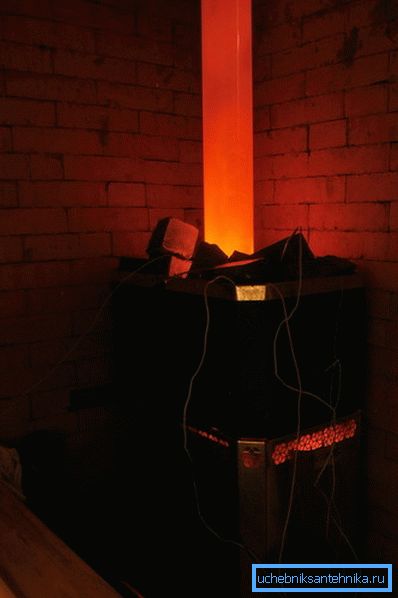

Проблемот е во тоа што гасовите слабо ја спроведуваат топлината, а ако имате голема куќа, тогаш ќе треба долго време да ги загреете оддалечените простории за да ја загреете рерната, ќе биде премногу жешко во близина на печката и студено во оддалечените простории. Затоа, главната задача беше да обезбеди топлина со минимални загуби во секоја соба.

Во оваа фаза, можеме да ги формулираме главните барања за течноста за ладење:

• Висока топлинска спроводливост. Потребни за најбрзо загревање на течноста за ладење;
• Висок капацитет на топлина. Овој параметар ја одредува способноста на супстанцијата за складирање на топлинска енергија. Очигледно е дека колку повеќе топлина се складира и пренесува од посредникот, толку поефикасно функционира системот;
• Висока мобилност. Супстанцата мора да има такви својства како што е можно да се транспортира во затворени простории без употреба на софистицирана технологија;
• Достапност Течноста за ладење треба да биде ефтина и достапна во различни региони, бидејќи во случај на несреќа ќе треба итна замена за да се избегне замрзнување дома;
• Безбедност. Супстанцијата-агент не треба да претставува опасност за луѓето и животната средина, содржи запаливи, токсични, експлозивни или хемиски агресивни соединенија и супстанции.

Обрни внимание! Најсоодветната супстанција за сите наведени параметри беше обична вода, која има најголем топлински капацитет меѓу течностите, може да се движи низ цевки и канали под дејство на гравитација или притисок, е безбедна и неверојатно распространета.

Така, задачата беше специфицирана: неопходно е да се создаде шема во која водата ќе се движи по строго дефинирана рута од печката на кујнски апарати за греење.

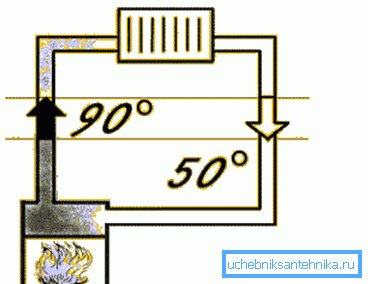

Обрни внимание! За да се каже едноставно, потребни ни се два разменувачи на топлина и цевка низ која вода ќе циркулира меѓу нив. Еден топлински изменувач е инсталиран во печката, каде течноста ќе се загрее, а втората - во просторијата, каде што течноста за ладење ќе ја даде складираната енергија во воздухот.

Грејни котли

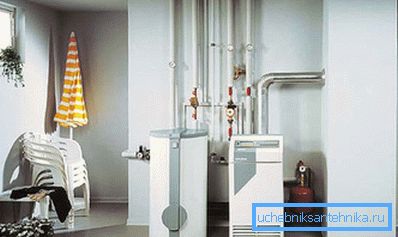

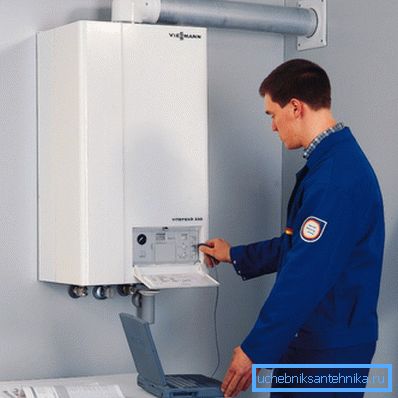

Ако изворот на топлинска енергија е гориво, тогаш котелот е средство за добивање на тоа. Ова е срцето на секој систем за греење со течноста за ладење. Ефикасноста на целото греење зависи од сигурноста на овој уред, а во услови на руски зими тоа е еден од условите за преживување, па затоа првата задача е изборот на котелот.

Најважен критериум е достапноста и цената на горивото на кое ќе работи единицата.

Постојат такви видови на котли, во зависност од употребеното гориво:

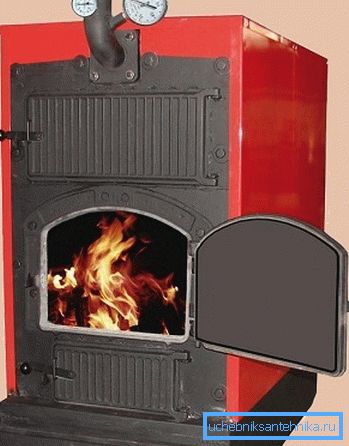

• Цврсти горива или дрвени котли. Се користат огревно дрво, јаглен, кокс, тресет, пелети, брикети и други видови на запалива биомаса;
• Гас. Употреба на багажникот, компримиран или течен природен гас;

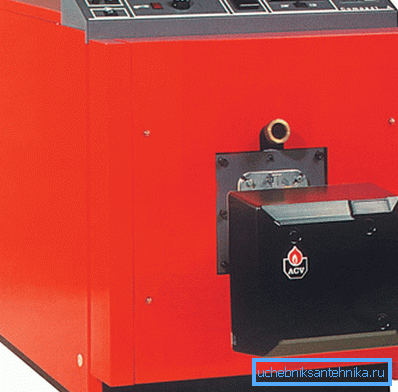

• Дизел греење котли. Се користат течни нафтени производи: дизел гориво, дизел гориво, разни масла, бензин, керозин, итн;
• Електрични. Загрејте ја водата со метод на греење или електрода.

Ако зборуваме за ефикасност во однос на цената на еден киловат-час топлина, како и расположливоста и преваленцата на горивото, тогаш единиците за гас и дрва се несомнени фаворити, а првите се најпосакувани.

Обрни внимание! Ако вашата куќа е поврзана со систем за пренос на гас, тогаш треба да купите гасен котел, ако автопатот не е поврзан, тогаш треба да изберете опција за горење на дрва. Електричната енергија и дизелот се премногу скапи за просечниот потрошувач.

Видови на системи

Со природна циркулација

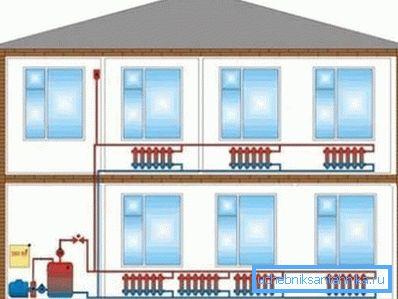

Грејното коло со природна циркулација на вода е наједноставниот и најевтиниот, но и најнеефикасен систем. Со мали димензии и грејни површини, ова е целосно работна верзија, чија изработка не бара сериозни пресметки и комплицирани инсталациони работи.

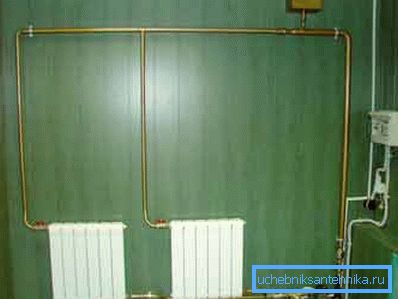

Принципот на работа на таков систем е едноставен: котелот е инсталиран во долниот дел од просторијата, подобро - во подрумот. Водата го исполнува цевководот што се состои од цевка за снабдување која се движи нагоре од котелот, потоа цевката постепено се спушта и поминува низ сите простории и конечно се враќа во разменувачот на топлина на печката.

Кога горилникот е вклучен, водата почнува да се загрева, се шири и се крева нагоре преку цевката поради разликата во густината помеѓу топла и ладна течност. Бидејќи колото е затворен, ладна маса на течноста за ладење е поместена во разменувачот на топлина, а течноста почнува да циркулира во системот во круг, пренесувајќи ја топлината од пламенот на радијаторите.

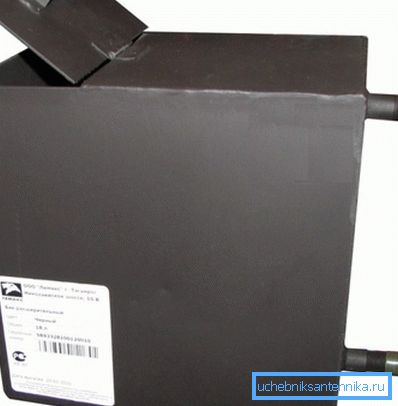

Со цел да се компензира за проширување и зголемување на вкупниот волумен на вода во цевките, експанзионен резервоар е инсталиран во горната точка. Тоа може да биде отворено, бидејќи притисокот во цевките не е важен.

Обрни внимание! Неопходно е да се знаат и да се земат предвид правилата за избор на дијаметар на цевките и агли на наклон. Се верува дека наклон од 5 мм по линеарен метар на цевката е доволен, клон е направен во насока на движење на водата.

За сервисирање мали селски куќи таквата шема е сосема прифатлива. Не бара пресметки и се изведува според стандардната шема "како и сите други", бидејќи големината и архитектурата на куќите немаат никакви посебни разлики. Покрај тоа, дизајнот е релативно лесно да се собере со свои раце и бара минимум материјали.

Со присилна циркулација

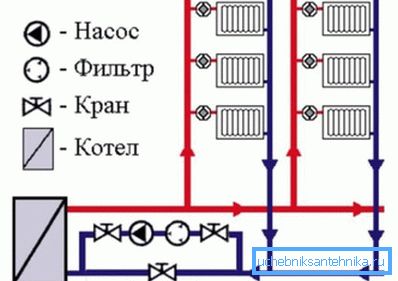

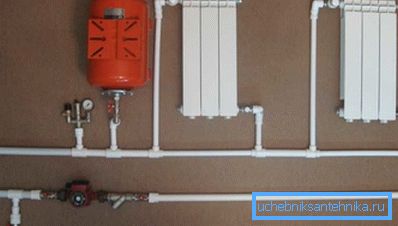

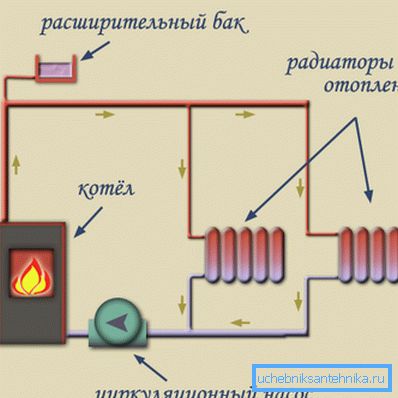

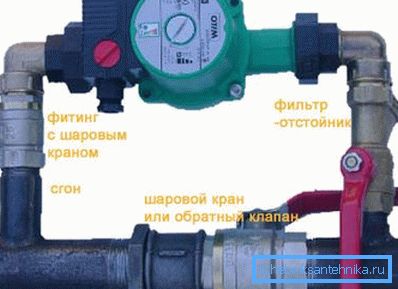

Посоодветен и ефикасен систем за греење е шема со присилна циркулација на течноста за ладење. Ова решение ви овозможува да го забрзате движењето на водата низ цевките и да ја испорачате жешката течност до оддалечените простории. Присилното движење на водата се врши поради пумпата вградена во цевководот.

Поради прецизно пресметаната брзина на возење, работната ефикасност се зголемува, потрошувачката на гориво се намалува и се зголемува удобноста во собите. За создавање комплексни, разгранети и мулти-кола системи, принудена циркулација е потребно.

Изградбата на ваква структура ќе бара посериозни пресметки на хидраулика, избор и монтажа на циркулациона пумпа, инсталација на заштита, затворен акумулатор, манометри и сигурносни вентили. Во исто време, нема посебни барања за наклон на цевките.

Обрни внимание! За време на работата, циркулационата пумпа не го создава целиот притисок што е присутен во системот. Поентата е дека колото е затворен, а водата во неа ротира како тркало, а пумпата го надминува само хидрауличниот отпор и триењето, така што енергијата што ја троши не влијае на трошоците за греење.

Од пресметките стана познато дека употребата на циркулациона пумпа ја зголемува ефикасноста на работата за 25-30%. Покрај тоа, за нормално одржување на повеќекатните згради, мулти-коло и колекторски кола, употребата на принудна циркулација е неопходна. Речиси сите модерни системи го користат овој принцип.

Радијаторско ожичување

Друга важна разлика во системите за греење на водата е типот на жичани цевки од котелот до радијаторите.

Постојат три главни типови на таков изглед:

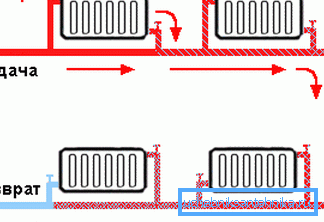

1. Еден цевки дизајн. Ова е најстариот едноставен и евтин модел кога греењето батерии е поврзано со една цевка во серија. Водата влегува низ цевката до првиот радијатор, поминува низ неа и влегува во истата цевка од која влегува во следниот уред, ладење додека се движи;

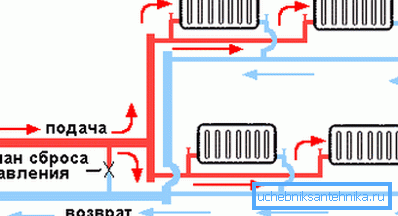

2. Двоевремен модел. Покомплициран, но, исто така, поефикасен дизајн, во кој батериите се поврзани со влез на цевката за напојување, и излезот до враќање, и нема друга порака помеѓу овие цевки. Паралелното поврзување ви овозможува рамномерно загревање на сите уреди, со што се зголемува работната ефикасност и удобност;

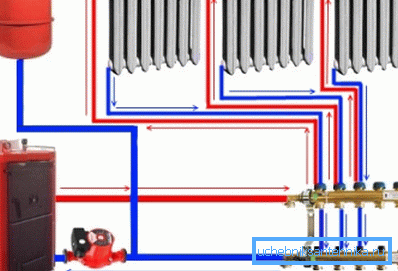

3. Корекција на зрак на колектор претпоставува снабдување на течноста за ладење со дистрибутивниот колектор, од каде цевките до влезот на секој радијатор. Од отворите, цевките се враќаат во заглавјето за враќање, и оттаму водата влегува во котелот. Овој пристап ви овозможува да организирате системи со повеќе кола на топли подови и големи куќи со многу простории.

Една цевка организација за снабдување е погодна за мали куќи со природна циркулација, или за индивидуални соби - летни кујни, работилници, сауни итн.

Двоевременската шема се смета за поефикасна поради едноличното загревање на уредите, можноста за прилагодување на температурата во одделни простории и попрецизна контрола на опремата за автоматизација. Таа е погодна за секој тип на градба и се користи најчесто.

Жичарството на колекционерот е најефикасно и напредно, но неговата цена е значително поголема поради поголемиот број на цевки, потребата за дополнителна опрема, вентили, како и преку комплексна инсталација и пресметка.

Обрни внимание! Денес, најчесто две цевки и мешани жици, кои може да се комбинираат со колектори на топли подови.

Заклучок

Греењето на водата е единствениот навистина ефикасен систем за снабдување со топлинска енергија во однос на односот за цена и квалитет. Треба да се разбере дека шемите на опрема и организацијата постојано се подобруваат, а споредбата на модерни алтернативни системи со старите видови греење на вода е апсурдна и неубедлива. Видеото ќе ви помогне подобро да го разберете ова прашање.
