Шемата за греење: како да се постават цевки за автономен

Пред да го инсталирате системот за греење, неопходно е да се утврди начинот на дистрибуција на цевководи. Постојат и добро познати и најчесто користени единечни и двоглави методи за уредување на климатска мрежа, како и повеќе егзотични. Тие вклучуваат греење шема за две крила, радијални, мулти-кола и така натаму.

Прочитајте повеќе за најпопуларните од нив во материјалот подолу.

Сорти на системи за греење

Пред да се развијат овие или други шеми - греење со свои раце, снабдување со топла вода и слично - неопходно е да се одреди типот на климатскиот систем со методот за организирање на струјата на течноста за ладење. Од ова директно зависи од кој метод на поставување цевки е погоден во вашиот конкретен случај.

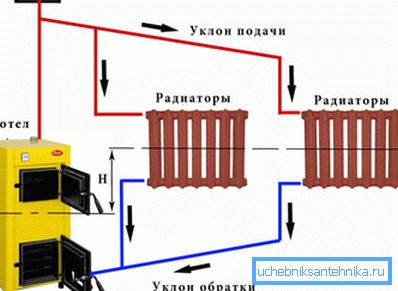

Наједноставна верзија е гравитациониот систем за греење, во кој тековната течност за топење се јавува поради разликата во температурата и густината на водата што тече низ цевките. Со ваквите шеми, жителите на градовите што живеат во Хрушчов или друга зграда со централизирано снабдување со топлина се запознаени од прва рака.

Принципот на работа на системот за греење со природна циркулација е како што следува:

1. Водата која се загрева во бојлерот станува помалку густа и, соодветно, полесна, поради што е истерана од тешките водни маси до горната точка на системот.
2. Од таму, течноста тече низ вградените цевки низ радијаторите инсталирани во сите простории, давајќи топлинска енергија во воздухот во просториите.
3. Циклусот завршува со влегување на оладена вода во котелот, каде започнува нов пресврт.

Обрни внимание! За да се обезбеди нормален проток и отстранување на воздухот на нивниот систем, грејните цевки треба да се постават на градиент од 3-5 степени кон котелот. Ова е задолжително барање утврдено од страна на SNiP.

Гравитациониот систем за греење има многу предности, но неговата употреба е поврзана со некои тешкотии. Сите добрите и лошите страни на работата на инженерската мрежа со природна течност за ладење се прикажани во табелата.

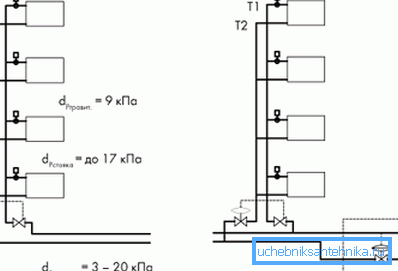

Гравитационите шеми за греење на згради, исто така, може да се користат во индивидуална градба. Единствената разлика е во тоа што можете да инсталирате експанзионен резервоар и да го инсталирате од вертикални столбови не на таванот, туку под таванот на горниот кат (се разбира, на највисоката точка на климатскиот систем).

Затоа, безбедно можете да ги ставите на располагање во директориумите за згради или опишани подолу типични системи за греење, да ги надградите до вашите сопствени потреби и да ги спроведете.

Совет! За да се разберат скици и проекти подготвени од инженери, неопходно е да се знаат симболите во шемите за греење. Има неколку знаци и тие се интуитивни, па паметите не ќе ве одземат многу време, но ќе ви дадат можност лесно да ја преместите документацијата за изградба.

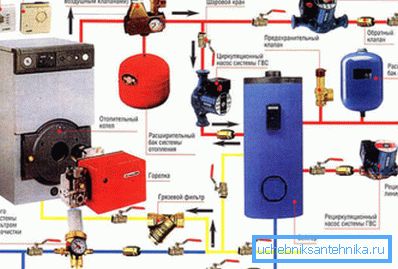

Ако не сте подготвени да ги попречите недостатоците на системот за гравитација, можете да ги користите шемите за греење со присилен проток на флуид. Во овој случај, задолжителен елемент е циркулациона пумпа инсталирана на повратната цевка.

Само што се одлучи на прашањето разгледано погоре, можно е да се избере шемата за поставување на цевки.

Постојат неколку од нив:

• една цевка;
• две цевки;
• ray.

Да се ​​задржиме на ова подетално.

Начини на поставување

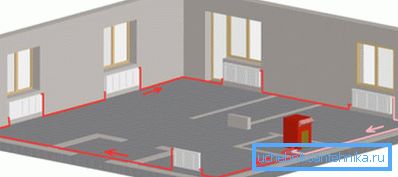

Една цевка за греење

Ние ќе ја започнеме анализата на грејната шема со една цевка, која служи и за снабдување на водата со батериите и за транспорт на ладената течност во грејниот котел.

Ако е неопходно да се загреат две крилја или неколку спрата од куќа, потребно е да се подели протокот на вода во два или повеќе делови со помош на мета. Пожелно е да се опремат секое коло со затворени вентили, кои, доколку е потребно, се сечат без да се прекине работата на целиот систем.

Откако ќе помине низ сите радијатори, тековите треба повторно да се комбинираат во една цевка, која е поврзана со влезот на котелот за греење.

Радијаторите во еден цевковод за греење можат да се поврзат на два начина:

1. Доследно. Во овој случај, цевката која ја снабдува течноста за ладење е поврзана со влезот на батеријата и излезот. Не се монтираат дополнителни предмети. Течноста за ладење не може да тече покрај грејниот радијатор.
2. Паралелно. Овде, линијата за вода е едноставно поставена околу периметарот на целата куќа, а радијаторите се приклучуваат со помош на маици и допирни делови. Плус фактот дека неуспехот на една батерија не ја нарушува работата на остатокот од системот за греење.

Кога се уредува едноканален систем за греење, пожелно е да се обезбеди присуство на следниве елементи:

1. Вентили на влезот и излезот на батеријата. Со него, не само што ќе можете да го регулирате волуменот на вода што влегува во радијаторот и, соодветно, температурата во просторијата, туку и да го поправите или замените грејниот елемент без да го испуштите течноста за ладење.
2. Кога го поврзувате влезот и излезот на батеријата во серија пред затворачките вентили, препорачливо е да ги поврзете со бајпаси - делови од цевки со помал дијаметар, со што ќе се обезбеди проток на вода во случај на отсекување на радијаторот.

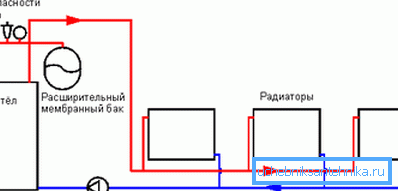

Две цевки шема на греење мрежа

Системот за греење со две цевки (снабдување и празнење) е поефикасен, но бара повеќе материјали, поради што трошоците за инсталација малку се зголемуваат. Но, предностите се очигледни. Нејзината употреба, особено кога е поврзана со циркулирачка пумпа, ви овозможува поефикасно и рамномерно да дистрибуирате топлинска енергија низ просториите на куќата.

Инструкциите за изградба на таков систем нема да предизвикаат тешкотии за разбирање дури и за почетниците господар:

1. Две цевки се поставени од котелот, од кои едниот е поврзан со излезот, а другиот до влезот на котелот. Според првиот, топла вода се испорачува на радијаторите, во втората, соодветно, веќе ладената течност за ладење е испорачана до котелот.
2. Вметнете радијатори произведени од филијала цевки. Влезот е поврзан со напојната линија, излезот е поврзан со цевката за враќање.
3. Со цел да се избегне уништување на грејните уреди од прекумерен притисок, се препорачува да не се инсталираат вентили во каналот на излезот на ладилникот.
4. Секоја батерија мора да биде опремена со воздушен вентил - вентил Mayevsky, кој е неопходен за отстранување на воздушни приклучоци формирани по фрлањето на течноста во системот.

Предностите на системот се очигледни, а како недостаток може да се забележи само поголема материјална потрошувачка - за двопојасен систем, потребни се два пати повеќе материјали отколку за една цевка.

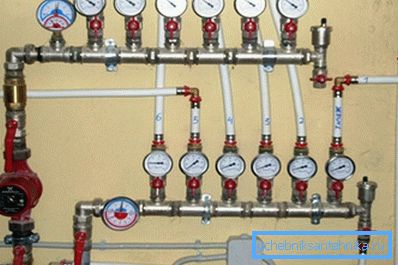

Дијаграм на колектор на топлинска мрежа

Ова е најфлексибилниот и лесно прилагодлив систем за греење. Овде можете прецизно да го регулирате протокот на течноста за ладење на секоја батерија дома од едно место - колекторскиот кабинет. Во случај на несреќа, секоја батерија е отсечена со помош на затворачки вентили, овозможувајќи поправки лесно и брзо.

Шемата на колекторскиот систем (зраци) е како што следува:

1. Главните елементи се два колектори: за снабдување и празнење на течноста за ладење.
2. Секоја батерија во куќата е поврзана со пар цевки со горенаведените колектори. Така, за секој радијатор е организирано посебно коло.

Шемата за радијално греење може безбедно да се препорача за инсталација, ако не се плашите од следниве нијанси:

• за инсталација бара огромен број на цевки кои треба да бидат поставени под подот на ферман;
• системот мора задолжително да има циркулациона пумпа, бидејќи не е можно да се набљудува наклонот на цевките;
• за време на инсталацијата неопходно е да се осигура дека не е инсталиран никаков фитинг под ферман, што може да истекува за време на работата.

Заклучок

Освен методите за дистрибуција на главните цевки разгледани погоре, кои обезбедуваат течноста за ладење на батериите и доставувањето на ладената вода назад кон котелот, дијаграмот за поврзување на радијаторите (дното, страна, дијагонала) не е помалку важно. Правилната врска не само што ја зголемува стапката на циркулација на течноста за ладење и ја зголемува ефикасноста на батериите, туку и го спречува појавата на воздушни приклучоци.

За повеќе информации погледнете го видеото во оваа статија.
