Како може да се создаде шема на системот за греење на приватна куќа со свои раце? И кои се основните елементи што треба да ги вклучи? Како да ги поврзете грејните уреди? Што треба да бидат батериите и цевките?

Да се ​​обидеме да одговориме на овие прашања.

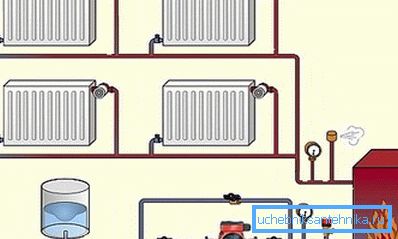

Едножилен систем на двокатна куќа.

Гравитационен систем

Наједноставната шема на системот за греење во приватна куќа е т.н. гравитациони или гравитациони. Таа функционира поради разликата во густината на загреаната течност за ладење и течноста за ладење која се лади во грејачите.

Флаширање

Се поставува со голем дијаметар (најмалку DN 32). Целта е да се намали хидрауличката отпорност: притисокот што го надминува во овој систем е мал.

Обрнете внимание: не го помешајте условниот проток на цевката (ДУ) и неговиот надворешен дијаметар, кој ги означува елементите на полимерот и цевките за метал-полимер. На пример, за полипропилен DU32 одговара на надворешен дијаметар од 40 mm.

Од истите причини, подобро е да се преферираат современи полимерни материјали. Со текот на времето, челик е обраснат со депозити и 'рѓа, станува се повеќе и повеќе груб.

Веднаш по котелот, шишиња се снабдуваат со т.н. бустер цевка - вертикален дел, на врвот на кој е монтиран отворен експанзивен резервоар. Понатамошниот дел од полнењето се изведува со постојан наклон кон цевката за враќање на котелот.

Котел, пак, е монтиран на долната точка на контурата; Често се инсталира во јамата. Колку е поголема висинската разлика помеѓу котелот и радијаторите, толку е поголем притисокот, толку побрзо ќе циркулира во колото.

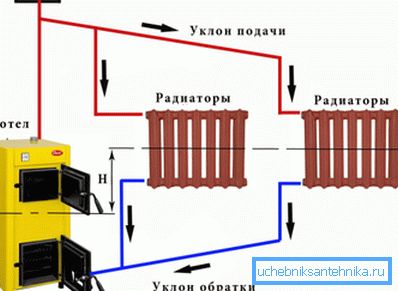

Разликата H меѓу точките со еднакви температури во протокот и повратниот проток го одредува притисокот во колото.

Дистрибуција и поврзување на радијатори

Оптималните шеми на системи за греење на приватни куќи со природна циркулација се различни верзии на Ленинград.

Што е тоа?

  • Полнењето е континуиран прстен кој ги поврзува цевките за снабдување и враќање на котелот.
  • Грејни уреди се поврзани паралелно со полнење со лагер со помал дијаметар.
  • Оптималната шема за поврзување на уреди за загревање е од дното до дното. Во овој случај, батеријата не треба да се испира: тињата не задржува во својот долен колектор.

За системи со котел со цврсто гориво, подобро е да се претпочитаат леано железо радијатори или челични регистри. Нивната голема количина и цврста маса ќе ги олеснат флуктуациите на течноста за ладење за време на палењето и горињето на горивото.

Вентили

Гравитационите шеми на системите за греење за приватна куќа се завршени со минимум вентили. Прво, не им е потребно: за отстранување на протекување, полесно е целосно испуштање и дополнување на водата. Второ, секој вентил или задушување предизвикува губење на посакуваниот притисок и го успорува веќе бавната циркулација.

Што е од витално значење?

  1. Воздух пропустливи во радијатори поставени над флаширање. Воздухот од полнењето е принуден во експанзиониот резервоар и од таму во атмосферата.

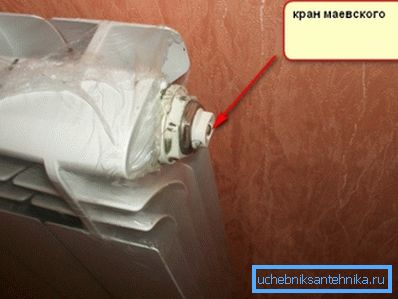

Кран на Мајевски во горниот капак на радијаторот.
  1. Ресетирајте на дното на колото за да го исцедите.
  2. Испуштање од системот за ладна вода со вентил за полнење на колото низ експанзиониот резервоар.

Принудена циркулација

Шемите на системот за греење на приватна куќа со присилна циркулација се почести поради пофлексибилното прилагодување кое овозможува независно да ги прилагодува уредите за греење и одредени делови од колото.

Дополнително: таков систем оди побрзо до работните температури и има помал температурен опсег помеѓу протокот и враќањето.

Безбедност

Главниот проблем на затворениот систем со присилна циркулација е тоа што треба да се компензира за проширување на течноста за ладење.

Функциите на единствениот отворен експанзивен резервоар, кој ги надополнува отворените кола на системите за греење на приватна куќа со природна циркулација, треба да се префрлат на цела група уреди - таканаречена безбедносна група.

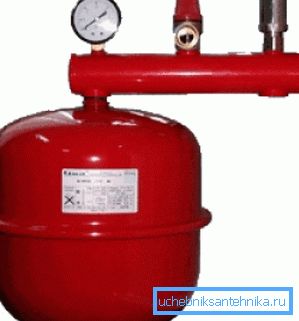

Безбедносна група
Уред Функција
Експанзионен резервоар Содржи топлина носач кој се зголеми во волумен, истовремено стегајќи го воздухот што е во неговиот случај
Безбедносен вентил Го ослободува вишокот притисок кога резервоарот се прелева
Манометар Се користи за контрола на притисокот во системот
Автоматски отвор за воздух Ги отстранува воздушните приклучоци од системот.

Вентили

Ајде да дознаеме со каков вид затворачки вентили го прави традиционалниот систем за греење на приватна куќа да го стори тоа сами?

  1. Пред пумпата во насока на проток на течноста за ладење е капак.
  2. Пумпата и шахтата се отсечени со пар на вентили, овозможувајќи им да се демонтираат или филтерот да се исчистат без губење на течноста за ладење.
  3. Често меѓу заобиколувањата на пумпата, бајпас е блокиран со вентил или неповратен вентил, овозможувајќи системот да работи кога пумпата е отстранета во природна циркулација.
  1. Горните точки на колото (џемпери, приклучоци на горните радијатори) се испорачуваат со майевски славини или обични водонепропустливи чешми за издувните гасови.
  2. Вградените цевки на уреди за греење се опремени со вентили кои овозможуваат целосно прекинување на циркулацијата во нив. Обратните облоги се задушени.

Термички глави често се користат наместо пригушувачи: нивната цена е нешто повисока, но тие ви дозволуваат автоматски да ја прилагодувате пропустливоста, во зависност од температурата во просторијата.

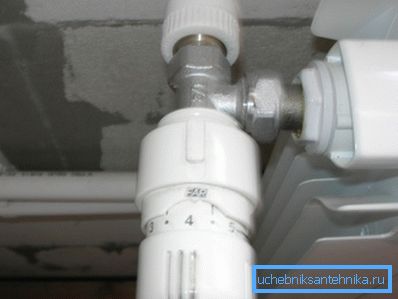

Во фото-термичка глава на греење.

Патем: за гас, електрични и соларни котли, подобро е да се користат алуминиумски радијатори. Тие се евтини, имаат мал внатрешен волумен (кој гарантира брзо загревање) и одличен пренос на топлина во еден дел.

Распоред

Кои шеми на инсталација на системот за греење во приватна куќа може да се користат во случај на присилна циркулација?

  • За еднокатна куќа, во скромно мислење на авторот, истиот избор во Ленинград ќе биде најдобриот избор.. Упатството е поврзано со неговата извонредна толеранција за едноставност и грешка: со цел да се одмрзне овој систем дури и во најтешката студена состојба, треба да се обидете многу напорно.
  • За двокатна куќа може да се користи како Ленинград со два паралелни прстени, и вертикални жици со дното шишиња (враќањето и снабдувањето се во подрумот или на првиот кат). Јаките на секој столб се завршуваат со проветрување.

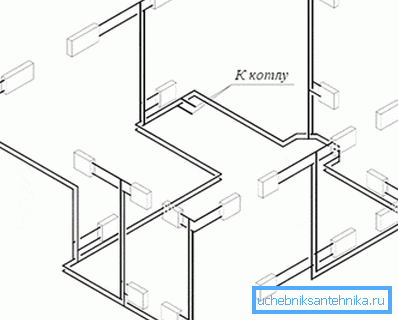

Вертикален распоред за два спрата.
