Шема на двофлуен систем за греење: опции

Што може да биде шема на двофлуен систем за греење во приватна или мулти-фамилијарна куќа? Како започнува таков систем? Која помошна опрема, покрај цевките и уредите за загревање, е неопходна за својата работа? Да се ​​обидеме да одговориме на овие прашања.

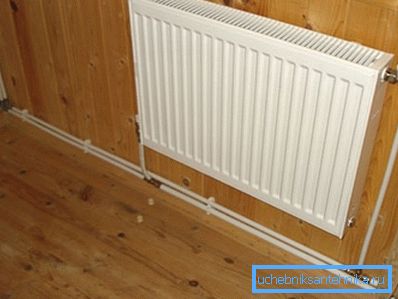

Потпише две-цевка шема.

Што е тоа

За почеток, ќе се обидеме да ги објасниме наједноставните термини за разликата помеѓу едно-цевките и дво-цевките дијаграми за поврзување на уреди за загревање.

Замислете пар греење лавици кружат на горниот кат на соседните соби. Еден од нив - серверот, вториот - обратно.

Значи: ако еден радијатор инсталиран на секој кат го отвора столбот до кој е поврзан, можеме да кажеме дека имаме коло од еден цевковод за греење. Но, ако секоја батерија е скокач помеѓу столбовите - ова е двополна грејна линија.

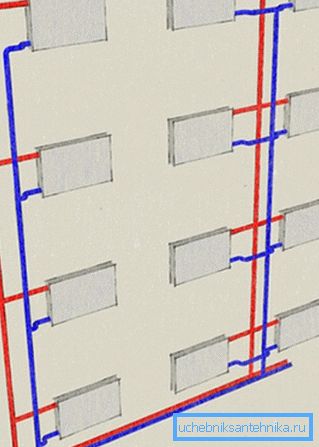

Она што ние, всушност, го гледаме на дијаграмот.

И сега ќе додадеме малку конфузија на овие тенки логички конструкции.

Во чиста форма, овие системи може да се најдат само во приватни куќи со мал број на подови и плоштади.

Почесто, се користат комбинирани шеми како што се:

  • Двата задници кои минуваат низ подрумот се поврзани со истите столбови на горниот кат, кои се вклопуваат во описот на двополниот систем.
  • Сепак, секој поединечен столб - едноканален. Изградбата што е опишана погоре со радијатори-надвитници во вистинска станбена зграда ќе биде нераболива: течноста за ладење едноставно нема да се крене до горниот кат, се движи само преку една или две долна надвратница.

Да се ​​разјасни: како што ќе дознаеме подоцна, проблемот се решава со балансирање - задушување на грејните уреди. Сепак, во зградите станбени згради, оставајќи барем една од одредбите кои ги напуштаат соседните станови без греење, воопшто не можат да се користат. Само затоа што секој систем треба да има максимална заштита против ум, светли претставници на интелектуалното мнозинство.

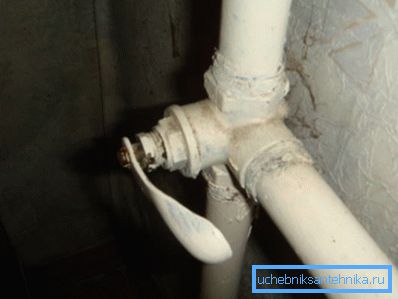

Три начин вентил на грејната кула во Хрушчов. Овие кранови периодично станаа причина за сериозни несреќи: сопствениците на апартмани се обидоа да ја направат батеријата потопла со нивна помош.

Класификација

Значи, каков вид на две-цевки системи за греење може да се најде во домашните комунални претпријатија и приватни станови?

Со ориентација

Во вертикалниот систем, двете цевки - протокот и вратениот проток се поставени вертикално. Во хоризонтална, односно, спротивното. И овие шеми често се комбинираат во рамките на истата куќа: на пример, флаширање со столб-мостови може да формира хоризонтален систем и пристап до греење - вертикално.

Во текот на течноста за ладење

Во следнава шема, течноста за ладење се движи во една насока заедно со флаширањето; во ќорсокак - ја менува правецот на движењето на спротивното кога се движи од храна до враќање. Типичен пример за придружна шема е двофлуен систем за греење на приватна еднокатна куќа, чии прозорци и врати не влијаат на поставувањето на цевките; но ако има пречки, се користи ќор-сокак.

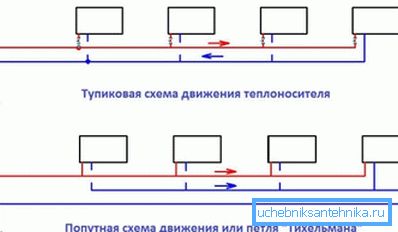

Шематски и минувачки шеми.

Со поттикнување на движењето на течноста за ладење

  • Во станбените згради, носачот на топлина (процесна вода) е управуван од разликата во притисокот помеѓу цевките за снабдување и враќање на грејната мрежа.
  • Типично решение за голема приватна куќа е една или повеќе циркулациони пумпи.
  • Конечно, во мала површина на куќата, циркулацијата може да се обезбеди со разликата во густината помеѓу топлината и топлината што се испуштаат воздушни маси на вода. Изворот на топлина станува котел или печка со разменувач на топлина.

Топ и дното шишиња

Повеќето модерни нови згради - домовите на долниот флашинг: цевките за снабдување и враќање се наоѓаат во подрумот или во техничкиот сведување над приземјето што го заземаат продавниците или магацините.

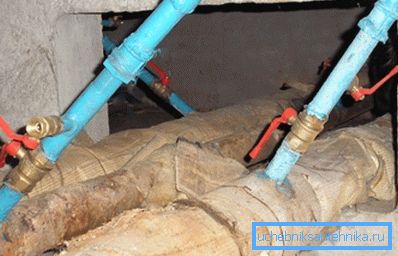

На фотографијата - системот со пониско флаширање: проток и вратен проток разведен во подрумот.

Погодноста на таквата шема е дека сите вентили и фитинзи се концентрирани на едно место: за да го ресетирате грејниот столб, доволно е да се исклучат двата вентили лоцирани едни до други и одвртете пар приклучоци. Главниот недостаток е макотрпното лансирање по ресетирање: со цел да се отстрани воздухопловот, треба да стигнете до горниот стан на столб.

Меѓутоа, постојат неколку нијанси.

  • Ако нема грејачи на еден од столбовите, може да се превчитате од подрумот заедно со просторијата за пареа. За таа цел, наместо приклучок е инсталиран вентил за одвод. Доволно е да го навртувате приклучокот на вториот столб и да го отворите вентилот на него, оставајќи го решлениот вентил отворен - и воздухот ќе лета надвор од предниот дел на протокот на вода.
Со оваа шема за лансирање, воздухот ќе лета низ празен лежиште.
  • Во некои куќи се наоѓаат надвратници со кранови на Мајевски на таванот. За да почнете да не треба да се влезете во становите на горниот кат; сепак, во тешки мразови, водата често се замрзнува кога се замрзнува во џемперите.

Дво цевките за греење со врвно полнење се разликуваат по тоа што снабдувањето е на таванот; носачот на топлина ги минува отворите со радијатори на патот до повратната цевка која се наоѓа во подрумот. На врвот на точката на полнење е поставен експанзионен резервоар со вентилатор за воздух.

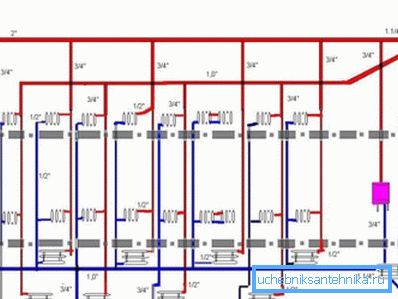

Најдобро флаширање.

Кој е резултатот?

  1. Кога фрлаат, водата не се замрзнува ниту во флаширање, ниту во стојалиштата - само отворете го вентилаторот на таванот.
  2. Стартувањето на системот е едноставно и безбедно: целиот воздух е во експанзиониот резервоар.

Цената на едноставно ресетирање и лансирање е потребата да се кандидира кога столбчето е исклучено: мора да биде блокирано од дното и од врвот.

Балансирање

Хоризонталното дво цевово коло во оригинална форма е неисправно: течноста за ладење циркулира само преку уреди за загревање најблиску до котелот или пумпата. Проблемот се решава со балансирање - дуплирање на секоја батерија за да се добие истата температура.

Забелешка: поради инерцијата на системот, стабилизирањето на температурата на течноста за ладење трае неколку часа. Оттука, очигледното упатство: со само-балансирање, позицијата на секој одмерувач се менува на минимална вредност со повторена контрола на температурите за 2-4 часа.

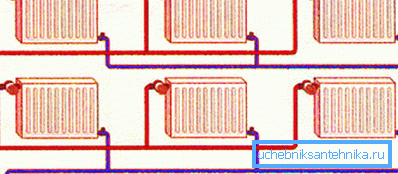

Ако ги покриете дупките на радијаторите кои се најблиску до котелот, водата ќе помине низ далечните.

Опрема

Кога градите систем во приватна куќа, ќе ви треба одредена количина на дополнителна опрема покрај цевките и вентилите. Со функциите на некои од нејзините видови, накратко ќе се сретнеме.

Вид на опрема Краток опис
Експанзионен резервоар Капацитет кој го компензира експанзијата на носачот на топлина при загревање. Затворен резервоар е земен еднаква на 10% од волуменот на течноста за ладење и се монтира по циркулационата пумпа. Отворениот резервоар е монтиран на врвот на колото.
Безбедносен вентил Го ослободува вишокот притисок кога затворен круг се прегрее.
Автоматски отвор за воздух Отстранува воздух и гасови од коло поради електрохемиски процеси.
Кран на Мајевски Уред за рачно воздушно крварење. Монтирани во горните приклучоци на радијаторот или на врвот на секој скокач помеѓу столбовите.
Гас Аналогни завртки за рачно прилагодување на крстот.
Термичка глава Автоматско задавање, менување на пропустливост во зависност од температурата на воздухот.

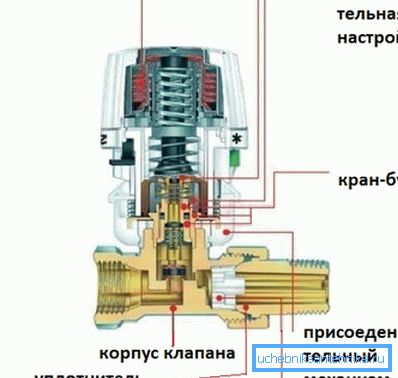

Термостатска глава на уредот.

Заклучок

Се надеваме дека информациите понудени на читателот ќе бидат корисни. Како и секогаш, видеото прикачено на статијата ќе го задоволи со дополнителни тематски материјали. Успеси!
