Сè што треба да знаете за електричен котел за греење со

По цена, електричното греење е инфериорно само за гас, во исто време дури и мали села се електрифицирани во нашата земја, но работите не се толку добри со гасификација, што ја објаснува високата популарност на електричните котли за греење. Многу производители ја поедноставуваат задачата за потрошувачите и опремуваат котел со дополнителна опрема, вклучувајќи циркулациона пумпа.

Видови на електрични котли

Котлите може да се класифицираат според методот на греење вода, а пумпата за греење на котелот може да се инсталира во уредот од било кој тип.

Избирам такви класи на котли како:

• уреди во кои водата се загрева со грејни елементи. Таквите електрични котли се прилично обемни и ако водата е тешка, тогаш скалата брзо ќе го покрие грејниот елемент. Тие се сметаат за наједноставни во градежништвото;

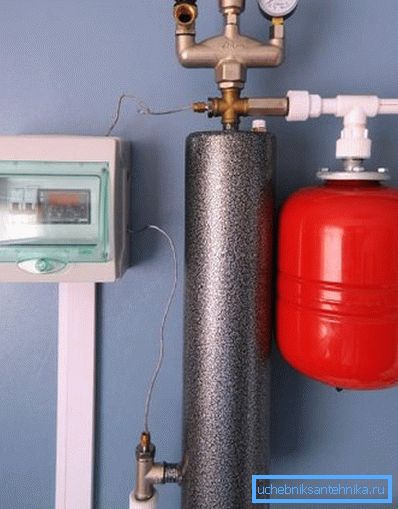

• индукција - го користат феноменот на електромагнетна индукција. Грејниот елемент е конвенционален индукциски серпентина - на челичната јадро (што е во цевката на диелектрик), навалена жица, преку која поминува електричната струја. Кога котелот е вклучен, струјата што минува низ струењето на струјата предизвикува појава на струја во јадрото, што доведува до загревање на челичната шипка;

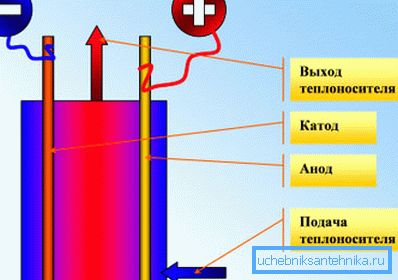

• котли за електрода - можат да работат исклучиво со вода, бидејќи составот на течноста за ладење е важен. Водата, во принцип, е обичен проводник со прилично голем отпор. 2 проводници се спуштаат во неа, преку кои се пренесува наизменична струја, вода, како и секој друг проводник, се загрева. Уредите од овој тип не се опремени со циркулациони пумпи.

Што се однесува до циркулационата пумпа и експанзиониот резервоар за системот за греење, можни се следниве опции за локацијата на овие елементи:

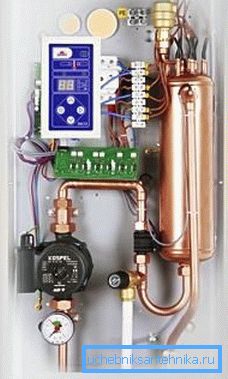

• и пумпата и резервоарот се наоѓаат во котелското тело - таквите модели обично се преферираат ако котелот се наоѓа во куќата, а не во посебна просторија;

• пумпата може да се помести надвор од куќиштето, што не влијае на ефикасноста на неговото работење.

Електричен котел и инсталирана дополнителна опрема

И покрај фактот дека моделите на електрични котли може да бидат наведени повеќе од една десетина, дизајнот во општи услови останува непроменет.

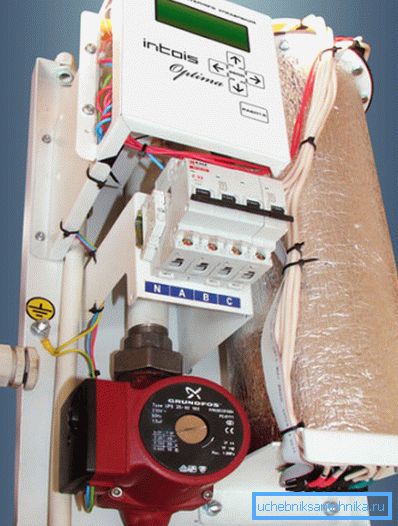

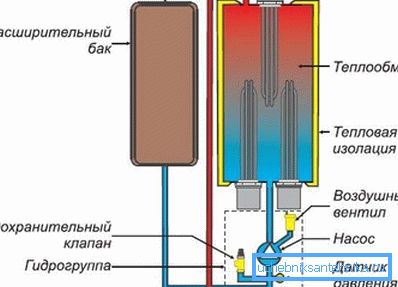

Електричните котли со пумпа се состојат од такви единици (листата е дадена за типичен модел на грејниот елемент):

• разменувачот на топлина е волуметриски резервоар со вода, во која грејните елементи се нурнати, резервоарот мора нужно да има фабричка изолација;

Обрни внимание! Прилагодувањето на работата на грејниот котел се должи на вклучување на различен број грејни елементи. Значи, за да се намали моќта на автоматизација само исклучете некои од нив.

• Хидрогрупата вклучува пумпа за циркулација, манометар, вентил за крварење на воздухот од системот и сигурносен вентил;
• Експанзија резервоарот - потребни за да се компензира за промена на волуменот на течноста за ладење за време на загревањето.

Обрни внимание! Циркулационата пумпа мора да биде поставена на цевководот кој го снабдува ладењето со ладењето назад кон котелот. Ако да се стави на давање цевка, тогаш висока температура значително ќе ја намали својата издржливост.

Повеќе за изборот на котелот и неговата инсталација

Моќта на современите електрични котли варира во широк опсег. На продажба можете да ги најдете и компактните модели, чија моќност не надминува 6 kW, како и вистинските "чудовишта", чија моќност достигнува 100 kW. Јасно е дека таквите уреди се користат за загревање на големи површини - тие не се користат во приватна градба.

Избор на котел моќ

Во општиот случај, изборот на моќноста на кој било котел се врши врз основа на загубата на топлина на станот (или куќата), се земаат предвид климатските карактеристики на површината, видот на изолацијата итн. дизајни беа избалансирани од протокот на топлина од радијаторите.

Со доволен степен на точност, потребната моќност на котелот може да се определи со приближна зависност. Имајќи предвид дека сите модерни котли се опремени со термостати, можниот мал презареждане не е критичен. Да, и цената не се менува многу ако го осигурате и го земате котелот малку помоќен од примената од пресметката.

Потребната моќност се определува користејќи ја оваа зависност во формулата W_k = (S • W_ud) / 10,

таквите ознаки се прифаќаат:

• W_до = моќност на котел, kW;
• S - вкупна загреана површина, м²;
• W_ud - специфична моќност, за топли региони може да се земе еднаква на 1,0, за централно - 1,1 - 1,15, за север - најмалку 1,2 долари
• 10 - фактор на конверзија.

Ако ја користите предложената формула, тогаш за загревање на приватна куќа со површина од, на пример, 160 m², кој се наоѓа во централниот дел на Руската Федерација, ќе треба котел со моќност W_k = (160 • 1.1) / 10 = 17.6? 18 kW.

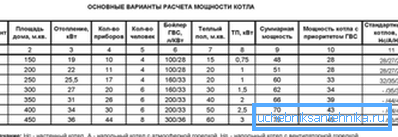

Резултатот беше сосема близу до вредностите што ги препорачуваа самите производители. Значи, за површина од 150 м² препорачан котел со 19 киловати, пресметката дава речиси иста вредност.

Наједноставен пример е даден - погоден е за пресметување на моќноста на едноколорниот котел. За избор на уред со два кола, треба да ја земете во предвид потрошувачката на енергија за греење вода за потребите на топла вода (топла вода).

Барања за ожичување

А сериозна пречка за инсталирање на котел со свои раце може да биде дека треба да имате најмалку минимално знаење за електротехниката. Особено, треба да разберете дека не секој котел може да се поврзе со конвенционална мрежа за напојување.

Обрни внимание! Најдобрата опција може да се смета како поставување на индивидуално напојување за котелот. Ако технички не е можно да го направите ова, тогаш подобро е да згрешите и да не ги поврзете уредите со капацитет поголем од 6-7 kW до нормална мрежа.

Генерално, работен напон на електричниот котел 220V се наоѓа само во уреди со релативно ниска моќност. Ако системот за греење е дизајниран за приватна куќа, тогаш најверојатно ќе се користи котел со капацитет од околу 16-20 kW или повеќе. Ова значи дека треба да го напојувате посебно.

Обрни внимание! Бојлерите со капацитет од повеќе од 6 kW се опремени со повеќестепен систем за контрола на моќноста. Во преодните периоди (есен-зима, зимска пролет), ова понекогаш ги намалува трошоците за електрична енергија за греење.

Занемарувањето на изборот на пресек на жици ќе доведе до загревање на кабелот. Како резултат на тоа, изолацијата може да се стопи и можните последици од таквиот развој не може точно да се идентификуваат како позитивни.

Инструкциите за избор на дијаметар на жицата се прилично едноставни. Можете да ја користите приближната зависност според која струјата од 1 А ќе бара дел од жица со површина од 1 мм².

На пример, треба да се утврдат минималните големини на жици за поврзување на котел од 6 kW, поврзувањето е направено со нормална мрежа од 220 V. Со оглед на оваа зависност, пресметката ќе се изврши со помош на формулата S = W_k / (U • I)

во формулата, следнава ознака:

• S = површина на проводниците, mm²;
• U, I - напон и струја, соодветно.

Во разгледуваниот пример, површината на пресек на проводникот треба да биде S = 6000 / (8 • 220) = 3.41? Mm? ^ 2.

Овој пристап се смета за прилично приближен. Покрај тоа, како фактор како, на пример, материјал на проводник не се зема предвид, а тоа исто така влијае и на максимално дозволеното струја. За да изберете кабел за помоќен котел, препорачливо е да извршите попрецизна пресметка.

Во овој случај, инструкциите за пресметка ќе бидат малку посложени:

• Прво треба да ја одредите јачината на струјата за секоја фаза. Пресметката се изведува според формулата I = W_k / (U_l • v3),

каде што_л - линеарен напон, 380 V во нашиот случај;

• во согласност со ГОСТ 16442-80 се избира дел од вена. Во овој случај, потребно е да се земе во предвид кој метал се користи - алуминиум или бакар, како и начинот на поставување на кабел - над или под земја.

Размислете за пресметка на пример за 3-фазен котел со капацитет од 22 kW, врската ќе се изврши со помош на 3-жичен кабел.

Пресметката се врши според предложениот метод:

• се утврди моменталната сила I = 22000 / (380 • v3) = 33,43 А.

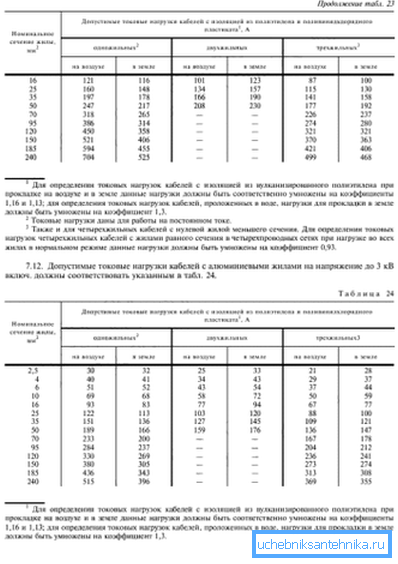

• според ГОСТ 16442-80, дел од јадрото е избрано, можни се 2 опции. Ако бакар се користи, има пресек со 4 мм² сосема соодветно, за тоа дозволениот струен товар ќе биде 37 А, така што ќе остане и мала маргина. За алуминиумски јадра потребно е да се зголеми пресекот на јадрото на 6 mm.² - дозволеното тековно оптоварување во овој случај исто така ќе биде 37 А.

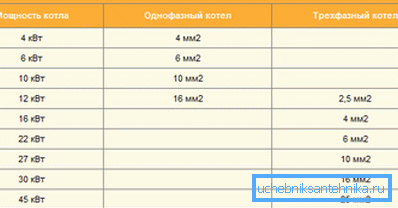

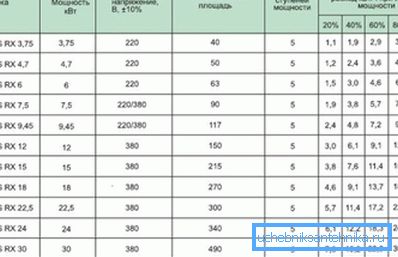

Последното нешто што треба да направите е да земете осигурувач од соодветната моќ. Вие едноставно можете да ги користите соодветните табели, во кои за секоја вредност на моќноста на котелот се индицирани пресек на јадрото и моќноста на автоматскиот осигурувач. За нашиот пример, поставете го автоматскиот 35A.

Барања за безбедност

Електричните котли со пумпа бараат посебно внимание во фазата на напојување.

Размислете за следново:

• моќта на автоматскиот осигурувач треба малку да ја надмине максималната јачина за време на работата на котелот;
• потребно е поврзување. Заземјување 3 или 5 жичен кабел;
• жица N (нула работа) е поврзан со штитната приклучна кутија (нула шина);

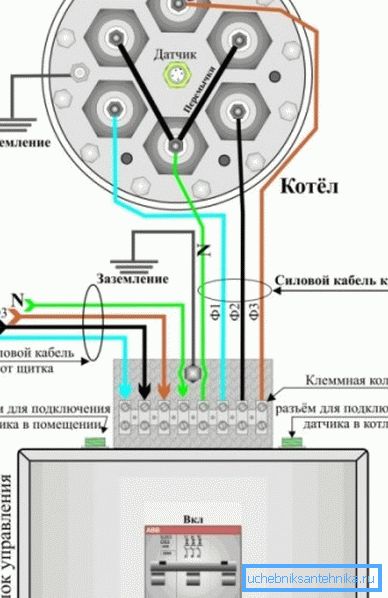

• заземјувањето (PE жица на дијаграмот) е поврзано со соодветната шина (означена со "Земјата").

Обрни внимание! Честа грешка кога се поврзува е тоа што луѓето збунуваат N и PE жици. Значи во овој момент треба да обрнете посебно внимание.

Електричен котел темперамент

За цевката се подразбира целиот процес на поврзување од A до Z, односно не само снабдувањето со електрична енергија на котелот, туку и инсталирањето на сите елементи на системот за греење (експанзионен резервоар, циркулациона пумпа, филтри, заштитна група итн.).

За дополнителна флексибилност при регулирање на греењето, можете да користите коло со миксер. Поради ова, температурниот режим може да се прилагоди не само со промена на моќноста на котелот, туку и поради миксер со серво погон.

При инсталирањето на котелот треба да се следат следниве препораки:

• пожелно е да се отстрани колку што е можно од системот за водоснабдување, електричниот котел е поставен само на суво место, тоа е направено за да се избегне краток спој;

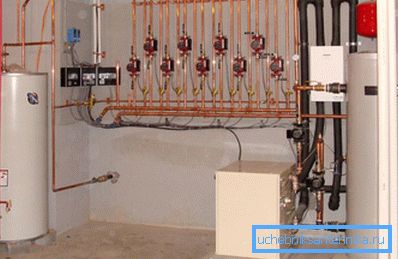

• компактниот бојлер може да се постави на ѕидот, во тој случај се користат спојници или сидро. Кат модели се исто така популарни, за нив може да се ограничи на едноставен диелектрични штанд, се разбира, основата мора да биде рамна;

• потоа продолжи директно да го поврзува со системот за греење. Се разбира, снабдувањето со вода за време на инсталацијата е запрено. Самата врска е едноставна, се употребуваат одводни врски, така што ако е потребно, лесно е да се демонтира котелот Пумпи за грејни котли се поставуваат поблиску до котелот на цевката за враќање;
• потоа доаѓа крајот на електричниот дел. Со пресметката што ја разбравме во претходните делови, единственото нешто што треба да се забележи е што жиците треба да се стават во кабелски канали. Се разбира, сите кабли се добро изолирани, но дополнителната заштита нема да биде излишна. Како кабелски канал, можете да користите брановидна флексибилна цевка.

Обрни внимание! Ако прекините на напојувањето не се невообичаени, тогаш врската мора да се направи преку стабилизатор.

• после тоа останува само да се пополни системот со вода и да се провери стегањето.

Сумирање

Електричните котли со пумпи е одличен избор за греење во домот во областите каде што нема централизирано снабдување со гас и нема желба да се користат аналози на цврсто гориво. Дури и во фазата на производство, производителот го дополнува котелот со елементи како експанзионен резервоар и циркулациона пумпа, поради што инсталирањето на системот за греење е донекаде поедноставен.

Видеото покажува пример за поврзување на 6 kW електричен котел.
