Самиот котел за отпадни масла

Многу сопственици на автомобили (особено камиони) се соочуваат со проблемот на рециклирање отпадни масла. Бидејќи супстанцијата е токсична и ја отстранува животната средина, не е лесно да се ослободи од рударството. Покрај тоа, можете да добиете вистинска казна од еколозите. Да се ​​изгори таков отпад во посебна опрема во корист на себеси е еден од прифатливите резултати. Индустријата одамна произведува котли што работат на отпадни масла. Но, тие се скапи, па затоа домашните занаетчии бараат начин да изградат котел за вода на отпадното масло со свои раце.

Како функционира

Како функционира

Алгоритмот на котелот е многу едноставен:

  • Од посебен резервоар до пиролиза сад работи (може да било синтетички или минерални масла, мешавина од нив, во екстремни случаи, керозин).
  • Во овој резервоар, рударството се доведува до испарување (загреано со издувни гасови и горилник).
  • Пареата на маслото влегува во комората за согорување, каде што се меша со воздух и се запали од горилникот. За време на согорување се ослободува голема количина на енергија, која може да се загрее (низ ѕидовите на комората) течноста за ладење за загревање на просторијата.
  • Отпадот од согорување (има неколку од нив, но има еден) се отстранува преку оџакот, кој има вентилатор за гасови. На овој начин, загреаните гасови влегуваат во комората за пиролиза и го загреваат рударството, а потоа се отстрануваат надвор.

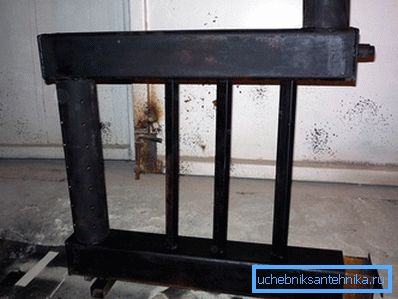

Печка за отпадни масла

За регулирање на интензитетот на маслото за горење во горниот дел од вентилот за инсталација на оџакот.

Алатки и материјали

Алатки и материјали

Со цел самостојно да се соберат бојлер со отпадни масла, треба да имате собрани цртежи. Оваа документација ќе помогне да се избегнат грешките и да се направи работен дизајн. Но, треба да започнете со алатките. За работа ќе ви требаат:

  • машина за заварување (инвертер);
  • "Бугарски" и сет на сечење тркала за сечење на метал;
  • електрична вежба;
  • сет на клучеви (прилагодливи, гас, итн, како што се бара);
  • чекан и други алатки за водовод.

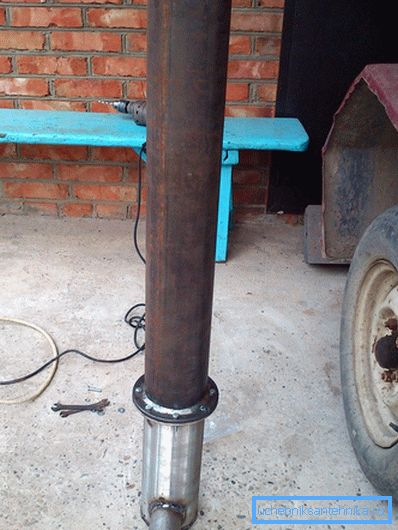

Детали за котел за отпадни масла

Следниот чекор е изборот на компоненти за склопување на котелот. Врз основа на цртежот, изградбата на домашен котел се состои од следниве елементи:

  • експанзивен резервоар со мембрана;
  • куќишта за котелот и комората за согорување на маслени пареи;
  • центрифугална пумпа која може да работи во состојба на потопување во масло (се нанесува нафта во комората за пиролиза);
  • компресор кој, под притисок, снабдува воздух во секундарната комора за согорување;
  • циркулациона пумпа за присилно движење на течноста за ладење;
  • оџак со врата вентил и гас излез;
  • горилник;
  • фитинзи и цевки за поврзување со системот за греење.

Горилникот исто така може да го направите сами.

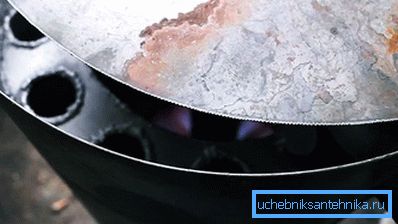

Склопување на котелот

Склопување на котелот

Дизајнот на телото на котелот се состои од две цевки со различни дијаметри. Јазот меѓу нив треба да биде 3-4 см (за полнење со вода). Надворешната обвивка има два излеза (feed / return). Внатре во втората цевка монтирајте ја комората за согорување на маслената пареа. Водата во никој случај не треба да влезе во одделот каде што гори маслото. Контејнерот за масло се става во близина на котелот. Во него се потопува пумпа, која, под притисок, снабдува гориво со комората за пиролиза.

За да се запре протокот на масло во гасоводот е монтиран вентил.

Во долниот дел од конструкцијата е поставен резервоар за масло. Горен дел има отвори за ослободување на пареата на гас во комората за средно согорување, а на дното има врата за лесно чистење на комората. Преку вратата можете да ги доведете електричните контакти на свеќата. Во резервоарот за течно масло се одвива првичното палење, а исто така работи и како свеќичка.

Горилник за отпадни масла

Фитинг за воздух канал (создавање на мешавина на воздушно масло) се сече во комората за средно согорување.

Во горниот дел на комората за согорување, се поставува оџак со вентил за затворање и гасна излезна цевка, која се спушта до садот со масло, го загрева со издувни гасови. На линијата за враќање на водата инсталирајте циркулациона пумпа. На теренот се монтираат експанзионен резервоар и безбедносна автоматика.

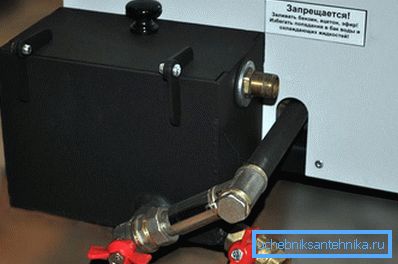

Започнете да работите

Започнете да работите

Пред да започнете, проверете ги сите заварени делови за затегнатост, пополнете ги садовите со масло и вода. Маслото треба да се истури на слој од 1 см, тоа не треба да биде вода и остатоци. Маслото ќе гори побрзо ако се додаде 100 мл керозин. Котелот се запали со фитил натопен во течна течност, по палење на горивото, тој се спушта до дното на резервоарот. Потоа вклучете го снабдувањето со воздух. По врието маслото се испарува и почнува да се загрева.

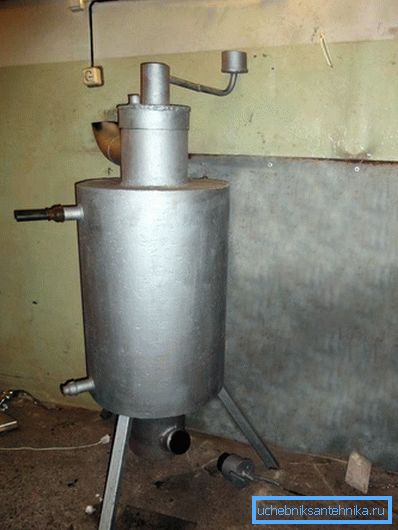

Силни и слаби страни

Силни и слаби страни

Позитивните карактеристики на опремата вклучуваат:

  1. Универзалноста и евтина цена на горивото (различни масла се погодни за работа).
  2. Еколошки стил - пар масла речиси целосно горат, емисиите во атмосферата се занемарливи.
  3. Голема дисипација на топлина. Кога се користи присилна вентилација или циркулација, стапката на загревање на просторијата се зголемува неколку пати.
  4. Едноставноста на дизајнот и компонентите со ниски трошоци за монтажа. Трошоците ќе бидат отплатени за време на првата година од работењето на котелот.

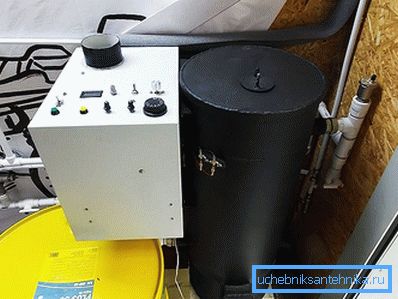

Котел за тестирање по инсталацијата

Недостатоци на опремата:

  1. Како што маслото се загрева над отворен оган, се собира голема количина кислород каде што е инсталиран котелот. За безбедност, мора да се грижи за проветрувањето на оваа соба.
  2. Ќе бараат трошоците за купување на филтри, бидејќи отпадното масло може да содржи чипови и други цврсти честички кои брзо го контаминираат горилникот.
  3. Нафтата треба да се брани, и дури потоа да помине низ филтрите.
  4. По прекин на снабдувањето со масло, котелот излегува по некое време, бидејќи додека гори горивото во примарната согорувачка комора, нејзиното работење нема да запре.
  5. Котлите за отпадни масла не треба да се користат во станбени простории поради непријатниот мирис и можноста за јаглерод моноксид во просторијата.

Ако треба да го организирате загревањето на комунални простории, гаражи, магацини и сл., Тогаш котел со отпадни масла е прилично економичен и профитабилен. Исто така, можете да го загревате живеалиштето со поставување на котелот во посебна котлара.

Видео

Видеото покажува што е котелот за отпадни масла:

Цртежи

Цртежите покажуваат како да се прават котли и печки за тестирање:

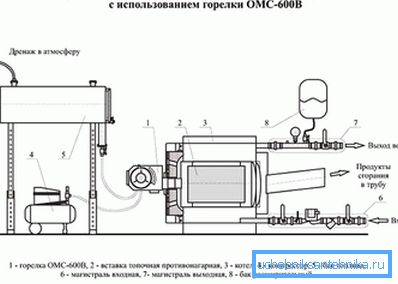

Принципот на работа на котелот за работа

Цртеж со димензии

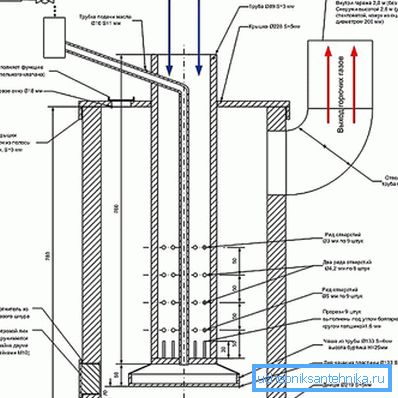

Цртеж на печка за отпадни масла

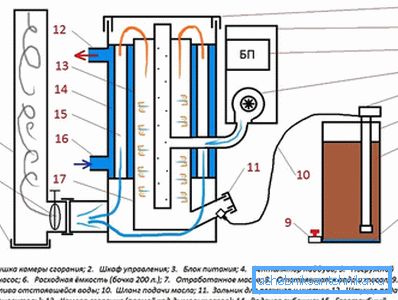

Шема на котелот

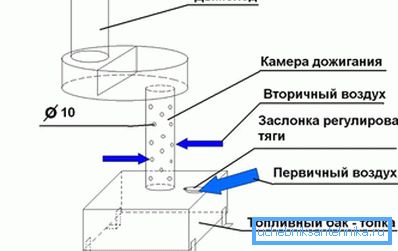

Дизајнот на печката за работа
