Самиот индуктивен грејач

Зголемувањето на цената на енергијата доведува до сопствениците на куќи со индивидуално греење за да бараат можности за заштеда, во која максималната топлина може да се извлече од минималното гориво и енергијата добиена од неа. Еден од уредите за греење што ги исполнуваат овие барања е индукциски котел. Оваа единица се напојува со струја, има коефициент на ефикасност блиску до сто проценти.

Индустријата нуди добар избор на таква опрема за греење, но како економија, можете да направите индукциски котел за греење со свои раце. Во оваа статија ќе зборуваме за инсталација на индукциски грејни котли.

Причини за високи перформанси

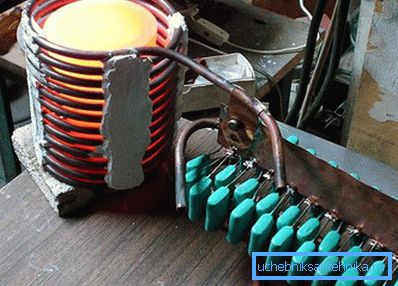

Принципот на работа на индукцискиот котел

За да разберете зошто индукционите котли се толку ефикасни, треба да разберете како тие работат. Тајната е да се претвори електричната енергија во топлинска енергија поради магнетна индукција. Најчестиот котел има два кола и се состои од:

  • куќишта;
  • јадро;
  • примарна контура;
  • високофреквентен инвертер со мазна струјна контрола;
  • топлинска и електрична изолација.

Основното коло е хеликс од бакарна жица. Ја конвертира енергијата на електрична енергија во струјни струи, создавајќи магнетно поле. Тоа се брановите на ова поле, паѓајќи на секундарното коло, загревајте го течноста за ладење. Металната жица во внатрешноста на јадрото е секундарно коло и грејач. Водата од враќањето, влегувањето во котелот, се загрева и, благодарение на индукцијата, се движи кон излезот од него во системот за греење.

Едноставна опција

Индукција шпорет за греење

Најлесен котел може да се состави дома, со вештини за работа со машина за заварување, како и мелница. Пред изработката на котелот, неопходно е да се изготви метална квадратна цевка со големина од 50 × 50 мм и дебелина на ѕидот од 2 мм. Процесот на производство, можете да го видите во делот Видео.

Димензиите на цевката и обликот на цевката може да се разликуваат, само дебелината на ѕидовите не треба да биде мала.

  • Со помош на мелница, потребно е да се намали профилната цевка на должина од 50 см. За нив ќе требаат 5-6 парчиња (сè ќе зависи од ширината на вградената плочка).
  • Дополнително, треба да подготвите два елементи со должина од 25 или 30 cm (сето тоа зависи од тоа колку се одбрани делови).
  • Делови од 50 см заварени заедно. Сите од нив треба да бидат поставени вертикално. Во почетокот, тие можат да се фиксираат со рерната на рерната, а потоа добро е да се вари сите зглобови.
  • За две дополнителни празнини, треба да ја исклучите едната страна за да направите профил во форма на буквата У.
  • До завршениот модул од 5 елементи, два сегменти се заварени на долните и горните делови со еден отстранат ѕид. Нивната цел е да се спојат сите поединечни делови во контура.
  • Следно, вие мора херметички да се пие на формирани дупки на двете страни.
  • Се внесува влезот и излезот. Тие треба да се лоцираат дијагонално, едно подолу и другото погоре. Можете да ја користите цевката? "Два гранки со нишки се заварени за да можат полесно да се инсталираат во готов системот за загревање.
  • Сите рабови по заварување се чистат со помош на мелница. Завршената структура е обезмастена и насликана.
  • Уредот е монтиран во воспоставената контура. Подолу е испорачан обратна струја за ладење, на топ-излезна цевка.
  • Во улога на грејниот елемент служи вообичаената индукциона печка. Неопходно е да се добие плоча со можност за прилагодување на струјата и температурата.
  • Се наоѓа зад котелот во близина на неговиот заден ѕид.
  • Водата поминува низ оваа структура успева да се загрее. Системот мора да има резервоар за проширување, како и циркулациона пумпа со принудна работа.

Истата опција може да се направи во хоризонтална верзија. За да го направите ова, ние треба профил цевка од 20-25 см. Неговите два краја се заварени со метални приклучоци за да се формира затворен сад. Во горниот ѕид се сечат два отвори, во еден од нив е монтиран вентил за празнење на воздухот, во другата, цевка низ која водата ќе влезе во системот. Од страната, повратната цевка се намалува.

Комплицирајте го уредот

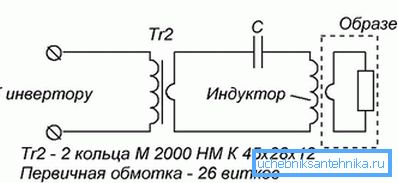

Распоред на уредот

Основата на опцијата опишана подолу е концептот кој се користи во индустриското производство на котли за индукција. За да го собереме готовиот производ, потребни ни се следниве компоненти:

  • метална цевка со дијаметар од 160 mm и должина од 500 mm;
  • метална цевка 25 mm, должина 500 mm;
  • епоксидна смола;
  • бакарна жица со пресек од 2,5 мм2;
  • високофреквентен конвертор (може да се земе од инверторска машина за заварување или од индукциона плочка);
  • огноотпорна ткаенина.

Уредот е домашен индукциски котел

Од алатките ќе ни треба машина за заварување, мелница, креда за означување. Ние ги правиме следниве чекори:

  • Првото нешто што треба да го заглавите цевката со помал дијаметар од двете страни. За да го направите ова, по целиот обем на крајната страна, правиме парчиња за 5 мм. Резултирачките сегменти се наведнуваат во средината и вриваат. Наместо тоа, може да се користат два полукружни или конусни врвови.
  • Следно, зацврстете ја цевката во цевка со поголем дијаметар. Се наоѓа во средината и е прикачен на решетките за проширување. Тие можат да бидат направени од старо железо. Прво, се прават такви да се поправат, а потоа зглобот се варат на растојание што ќе ја достигне електродата.
  • Следниот чекор ќе биде заварување на приклучоците на голем ракав. Претходно, тие ќе треба да направат дупки под цевката во 1 "и да ги инсталираат навојните брадавици.
  • Целата структура е добро исчистена и обезмастена.
  • Епоксидна смола се меша со зацврстувач во сооднос од 2: 3.
  • Ткаенината е покриена со лепило и завиткана околу цевката. После тоа, треба да застане до целосна зацврстување.
  • Две индукциски калеми се направени од подготвената жица. За таа цел, 54 вртења се вртат на врвот и на дното. Меѓу нив, важно е да се задржи истото растојание. По завршувањето на намотката, целиот проводник е обложен со епоксид. Одозгора е заштитена со лепило-отпорна леплива лента.
  • Намотките до изворот на високофреквентни напони се поврзани паралелно.
  • Целата структура е поставена во дополнително заштитно куќиште за да не ги оштети проводниците.
  • Единицата е монтирана во колото за загревање. Мора да постои пумпа што ќе гарантира принудна циркулација.

Краевите на една мала цевка се затворени со цел да се обезбеди премин на вода до ѕидовите на голема цевка. Ако ова не е направено, течноста ќе помине во средината и нема да има време да се загрее.

Друга опција

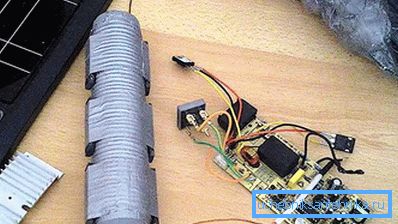

Индукциски котел, пластична цевка

За неговото производство ќе ви биде потребна пластична цевка со дијаметар од 63 мм и должина од 50 см, челична жица со пречник од 3 мм, бакарен проводник со пресек од 2,5 мм2 и должина од 11 метри.

  • Челичната жица е пресечена на должина од 7 см. Таа се поставува во парче пластична цевка.
  • Два адаптери се залемени во штекерот на приклучокот со навој 1. "Од двете страни, груби филтри се завртуваат преку брадавиците за 1".
  • Паралелните ленти од текстоли се залепени на површината на цевката.
  • На нив се поставени калеми од бакарен проводник. Растојанието меѓу нив треба да биде исто. Потоа се наполнети со епоксидна смола.
  • Производот е монтиран во цевката на системот за греење и е поврзан со извор на висока фреквентна напон.

Бројот на вртежи, како и должината на проводникот, ќе треба да се избере емпириски, бидејќи должината и капацитетот на системот се различни за секој од нив. Челична жица, загреана од индуктивни струи, ќе ја даде температурата на водата, која ќе помине низ цевката. Оваа опција не може да се користи како самостоен уред, но тоа ќе биде одличен додаток на главниот извор, кој ќе заштеди при потрошувачка на течност за греење.

Предности и недостатоци на котлите од пластични цевки

Домашен пластичен котел за цевки

Предности на индукциските котли:

  • Водата во системот за греење се загрева двојно побрзо и има двојно греење.
  • Инерцијата е многу помала отколку кога се користат гасни или други котли за гориво.
  • Магнетната индукција спречува формирање на скали.
  • Тивка работа.
  • Нема потреба да го чистите и одржувате котелот.

Како и секој феномен или конструкција, индукциските котли имаат свои недостатоци:

  • Пред употреба, мора да бидете сигурни дека јадрото е целосно наполнето со вода и дека во процесот на работа нивото на водата не треба да падне, инаку пластиката едноставно ќе се стопи.
  • Котелот може да се користи само во затворено присилно греење.
  • Високата цена на индустриски дизајни.

Моќта на котелот мора да обезбеди соодветно ниво на греење во просторијата. Најприфатлива формула: 1 kW на 10 m2.

Индукциониот котел е одлична алтернатива на другите апарати за греење. Ако е можно да се направи дома, вештините за работа со монтажа на алати и опрема, можност за инсталирање на опрема за греење, тогаш можете сами да направите таков уред. Ако не сте сигурни во себе, подобро е да купите подготвен котел и да поканите експерти за да го инсталирате.

Видео

Погледнете го видеото, кое покажува како самостојно можете да направите индукциски електричен котел:

Ова видео го прикажува процесот на производство на бојлерот за индукциски плочки:
