Регистар на мазни цевки: што треба да се земе предвид при

Кога се греат просториите со голем волумен: магацини, работилници, хангари, јавни организации, грејни регистри од мазни цевки се најефективни. Тие имаат голема должина. Затоа, тие не создаваат локален, туку волуметриски извор на топлина.

Во станбените објекти, регистри се користат во тоалетите и бањите, во кои инсталацијата на радијаторите е непрофитабилна, поради нивната комплексна површина.

Карактеристики на инструментот

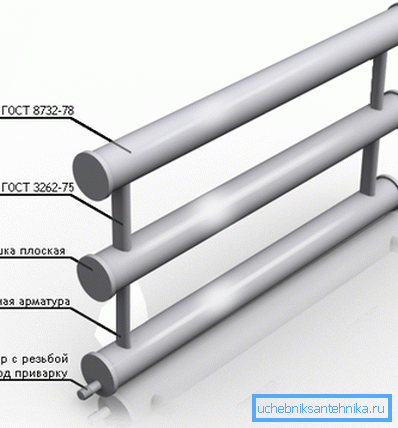

1. Уредот се состои од неколку цевки, кои се поврзани со мостови и се наоѓаат наспроти ѕидот. (Видете исто така во статијата Како да се зголеми излезот на топлина на греење цевка: карактеристики.)
2. Топлина превозникот - пареа, антифриз, вода, масло, влегува во регистарот на едната страна и се испушта од друга страна.

Обрни внимание! Меѓу елементите треба да има празнини еднакви на нивниот пресек + 50 mm. Ова го елиминира нивното меѓусебно зрачење и се зголемува преносот на топлина на регистрите од мазни цевки.

1. Дијаметарот на елементите може да биде од 25 мм до 400.
2. Максималниот дозволен притисок во уредите треба да биде 1 MPa.
3. Најчестиот материјал на регистри е електродизирани цевки од јаглерод, нерѓосувачки или нисколегиран челик. Исто така, постојат и домашни уреди направени од елементи од леано железо.

Обрни внимание! Алуминиумските производи имаат поголем пренос на топлина од челик. Сепак, тие не се издржливи. Квалитетот на течноста за ладење во голема мера влијае на нивниот животен век.

1. Млазниците на уредот се монтирани на три начини: навој, прирабничка и заварена.

Класификација на уредот

Уредот може да има две конфигурации.

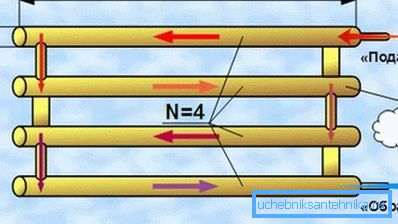

1. Секциските аналози се состојат од 2/4 елементи, чии краеви се затворени со приклучоци, елиптични или рамни. Течноста за ладење тече низ цевката на едната страна од делот и остава другото. Ова обезбедува максимален пренос на топлина. Уредот може да биде опремен со брадавица и на него е поврзан допир за воздух.
2. Во серпентин (S-облик) уреди, елементите се поврзани со лаци, чиј дијаметар е пресек. Овој облик му дава на уредот поголема ефикасност, бидејќи се зголемува површината за размена на топлина. Грејачот (може да се користи за мазна цврста ПВЦ цевка) нема површини со стеснување на дијаметарот, тоа го намалува хидрауличниот притисок.

Според дизајнот, постојат 5 типа уреди:

• двореден уред со облик P;
• три-ред S-облик уред;
• пресек аналоген со џемпери од два или повеќе редови;
• двореден уред со облик на буквата У со скокач;
• двореден пресек на аналог кој има скокач.

Регистрирај вредност

1. Високо ниво на пренос на топлина Ви овозможува ефикасно да загревате големи површини со релативно мали димензии на уредот. (Видете исто така написот Поврзување со канализација: функции.)
2. Градењето и инсталирањето на регистарот е релативно едноставно.. Цртежот не е потребен за него. За да го направите уредот со свои раце, доволно е да имате машина за заварување и машина за мелење со тркало за сечење.
3. Уредот може да издржи висок притисок (околу 1 MPa) и е отпорен на неговите скокови (хидраулични шокови).
4. Упатството дозволува употреба како течноста за ладење во регистрите: вода, масло, антифриз, пареа.
5. Поради својата должина, уредот рамномерно ја загрева просторијата..
6. Ценовните регистри се достапни, не им се потребни дополнителни фитинзи за инсталација.

Потребни пресметки

Губитоците на главите низ должината на протокот на течноста за ладење значително зависат од степенот на грубост на ѕидовите на цевките. Нивната површина е секогаш различна од апсолутно мазна и има неправилности и испакнатини.

Врз основа на ова, при пресметувањето на регистарот, треба да се забележи дека специјалистите прават разлика помеѓу хидраулички мазни и груби цевки.

Груба и мазна цевки

Големината и обликот на испакнатите делови се зависни од материјалот на производите (највисокиот е HDPE цевката) и степенот на обработка. Важни и услови за работа. Во тек, материјалот може да кородира, цврсти честички содржани во течноста за ладење и сл. Може да се сместат на ѕидовите на цевките.

Ѕидовите на сите цевки се прекриени со микро-височини, со просечна висина на грубостните издигнувања. Дали е означено со писмо?

Врз основа на тоа како димензиите на грубоста на ридовите корелираат со дебелината на ламинарниот филм (дали се означува?), Цевките (со турбулентно движење) се поделени на три вида.

1. Хидраулички мазни цевки се најквалитетни производи.. Ако висината на микро-височините е помала од дебелината на ламинарниот филм, тогаш грубоста на површината не влијае на движењето на течноста за ладење. Како резултат на тоа, губењето на притисокот не зависи од грубоста на цевката. Ѕидовите на производите во овој случај припаѓаат на хидраулично мазни.
2. Ако висината на испакнатоста е поголема од дебелината на ламинарниот филм, губењето на притисокот зависи од внатрешното олеснување на производите.. Таквите цевки припаѓаат на хидраулички груб.
3. Кога просечната висина на бубрезите е приближно еднаква на нивото на дебелината на ламинарниот филм, ѕидовите на цевките припаѓаат на категоријата на транзиција на отпор.

Дебелината на ламинарниот филм се пресметува според формулата:

??30 • d / Rev?, Каде што:

• d е внатрешен дијаметар на цевката;
• Re е бројот на Рејнолдс (просечна проток на течноста за ладење);
• ? - вредноста на коефициентот на хидраулична отпорност.

За пресметување на регистрите на мазни цевки за греење, можете да користите приближна сума на грубост на грубоста за ѕидовите. Вредностите се претставени во табелата.

Еден од најниските индикатори има мазна ПВЦ цевка - 0.01 / 0.02 милиметри.

Пресметка на моќност

Адаптацијата може да се направи самостојно. Пред ова, потребно е да се пресмета регистарот на мазни цевки со помош на формулата:

Q =? • dn • l • k • (tg? To) • (1? На).

Во буквите во него се подразбира:

• ?= 3.14;
• dn - надворешен дијаметар на цевки, во метри;
• l е должината на делот или дел, во метри;
• k - коефициент на пренос на топлина (11,63 W / m2 • ° С);
• tg е температура на течноста за ладење;
• температурата на воздухот во просторијата;
• ?од - коефициентот на заштеда на топлина од страна на изолациониот материјал, кога регистарот го има, бројката е 0,6 / 0,8, ако не е таму, коефициентот е нула.

На пример, земете ги следниве изворни податоци:

• должина на профилот - 5 m;
• дијаметар на цевки - 159 mm;
• температура на водата - 80 °;
• температурата во просторијата е 23 °.

Заменувајќи ги броевите во формулата, добиваме вкупно 1655 вати. Вредноста ја означува термалната моќ на хоризонталниот уред со еден ред. Кога има неколку секции, користете намалување фактор за секој од нив. Тоа е 0,9.

Заклучок

Кога сами се регистрирате, внимавајте на видот на цевките за него во смисла на мазност. Оваа вредност ќе влијае на загубата на протокот на течноста за ладење, а со тоа и на ефикасноста на уредот.

Видеото во оваа статија ќе ви помогне да ја разберете нејзината тема.
