Ефикасноста на греењето дома зависи не само од котелот и избраните модели на радијатори. Не помалку важно е начинот на кој се организира циркулацијата на течноста за ладење помеѓу овие уреди. И ако биле користени претходни цевководи со метод на поврзување со метален спој, сега се користи радијална дистрибуција на системот за греење. Иако е потешко да го направите тоа, придобивките и леснотијата на користење не ве натера да се откажете од вашиот избор.

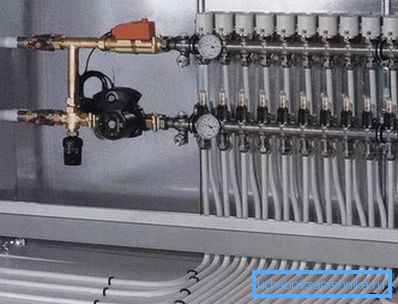

Зрак метод на организирање на греење - можност за фина контрола на параметрите за греење

Дизајн карактеристики

Греењето на зрачењето, за разлика од уделот, со кое сите сопственици на градски станови и куќи од старата зграда се запознаени, обезбедува не поврзување, туку паралелно поврзување на батериите со грејниот котел.

Во овој случај, е инсталиран посебен колекторски кабинет, во кој внимателно се инсталираат сите потребни контролни уреди, пумпи, манометри, чешми и така натаму.

Разликите помеѓу двете инсталациски шеми споменати погоре се како што следува:

  1. Течното ожичување бара многу помал број на цевки, но при инсталирањето потребно е да користите многу фитинзи: маици, вратило, спојници и така натаму. Ова ја комплицира процедурата за инсталација. Дополнително, конзистентен метод за уредување на системот за греење се смета за помалку веродостоен, бидејќи во овој случај постои голема веројатност за грешки кои ќе доведат до депресирација, формирање на области со различен притисок на течности и така натаму.
Тркала за цевки
  1. Радијалната дистрибуција на греењето, и покрај потребата да се купи многу поголем број на цевки, користи само две врски за секој радијатор: на раскрсницата со колектор и на млазницата на батеријата.

Како резултат на тоа, вие можете безбедно да го избришете секое "зрак" од грејната мрежа до подот, без страв дека ќе истекуваат на кој било зглоб. Дополнително, ако се открие дефект, можете лесно да го исклучите проблемот со површина без да ја нарушите циркулацијата на течноста за ладење преку опремата за размена на топлина инсталирана во други простории.

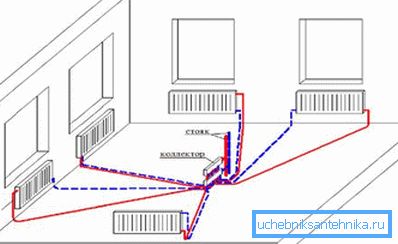

Радиометриски изглед на грејни цевководи

Треба да се напомене дека еден од главните недостатоци на радијално греење е нејзината цена. Ова особено важи за системи опремени со електрична опрема.

Обрни внимание! Како и во случајот со системот за мерење, системот за радијација обезбедува организирање на природни (гравитациони) и принудени (со помош на пумпи) струја на течноста за ладење.

Размислете за двата вида подетално.

Радарски шеми

Метод 1. Со присилна циркулација на вода

Претходно, радијално греење коло, опремени со пумпи кои пумпа вода, не беше многу популарна поради високата цена на делови. Но, во моментов, цената на опремата значително се намали, а сé поголем број на луѓе се одлучат за тоа.

Главната разлика од гравитационата шема е дека течноста (вода или антифриз) тече од котелот на батериите и назад, не поради разликата на температурата и притисокот, туку со помош на пумпи.

Благодарение на ова, се постигнуваат следниве предности:

  • Нема ограничувања за геометријата и бројот на простории во зградата на домот;
  • греењето може да се инсталира во било која област од просториите;
  • цевки од која било должина, поставени без наклон, може да се користат за поврзување на радијатори и колектори.

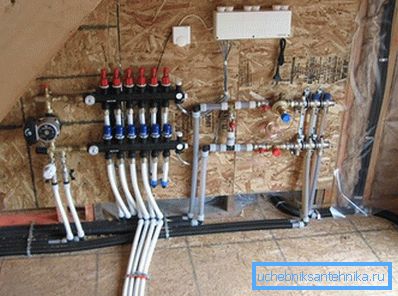

Еден од елементите на радијалниот систем за греење со принудна циркулација е пумпа

Совет! И покрај фактот што циркулационата пумпа може да се инсталира во било која точка во системот, препорачливо е да го направите ова на повратниот колектор пред да го снабдите течноста за ладење со котелот. Таму температурата на течноста е најниска, што позитивно влијае на работниот век на опремата.

Метод 2. Со природна циркулација на вода

Во овој случај, течноста за ладење се движи поради гравитацијата: загреаната вода станува помалку густа и полесна, па затоа се истерува до горната точка на системот, по што, како што се лади, тече низ колекторите и радијаторите, а потоа се враќа во грејачот.

Гравитациониот систем за греење има следниве карактеристики:

  1. Кога се инсталира, потребен е отворен резервоар за експанзија, кој е инсталиран на највисоката точка. Тоа компензира за термичка експанзија на течноста за ладење и го спречува зголемувањето на внатрешниот притисок во цевките.
  2. Топлинската мрежа за радијација со природна циркулација не бара инсталирање на скапа електрична опрема, што значително ги намалува проценетите трошоци за работа.
  3. Греењето со природна циркулација е целосно нестабилно. Дури и ако ја исклучите електричната енергија, што е често случај во приградските населби или во селата, нема да останете без топлина.

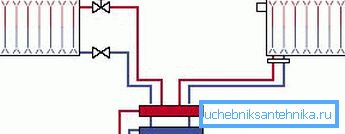

Гравитациониот систем за греење не користи пумпи.

Предности и недостатоци на системи за радијално греење

Позитивни страни

Главната предност на радиалната шема - леснотија на користење.

Специјалната опрема го прави управувањето со климатските мрежи ергономски и погодни:

  1. Можете да ја поставите температурата на секој радијатор во куќата без да го напуштите колекторскиот кабинет.. Дополнително, доколку е потребно, можете целосно да го исклучите снабдувањето со вода на било кој елемент на системот без да влијаете на перформансите на целата мрежа за греење.
  2. Секој пар на цевки го поврзува колекторот со само еден радијатор.. Затоа, можете да ги користите цевките со мал дијаметар, кои лесно се маскираат под подот. Покрај тоа, тоа овозможува делумно да се загрее површината на подот.

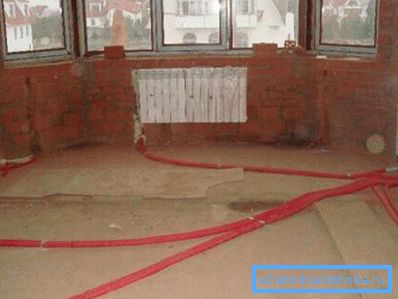

Цевките на системот за загревање се поставени пред да се пополни подот.
  1. Благодарение на употребата на специјални уреди (т.н. хидротребачи - колекционери со голем дијаметар) можно е да се формираат неколку грејни зони во куќата со различни температури на топлина.

Во овој случај, помеѓу цевките за напојување и враќање се организира краток спој. Загреана вода постојано циркулира во хидрауличната игла, а неговата ограда може да се произведува на различни растојанија (температурата зависи од тоа).

Негативни страни

За комплетност, треба да се каже за минусите на употреба на системот за загревање на светлината.

Тоа е поради нив, и покрај сите предности, тоа не е многу честа појава:

  1. Силно зголемен проток на цевките за полнење и празнење. Колку е поголема куќата и колку е покомплексна геометријата на собите, толку повеќе ќе ви бидат потребни детали. Покрај тоа, комплексноста на инсталацијата се зголемува, што не може да влијае на проценетите трошоци за изградба.

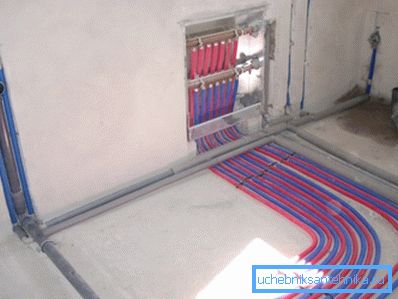

Системот за греење со радијација бара употреба на огромен број на цевки и колектори
  1. Потребата за скриена инсталација. Ако традиционалниот мета-систем може да се монтира по ѕидовите, тогаш не можете да поставите огромен број цевки на овој начин. Тие мора да бидат скриени под подот. Можете да ѕиркаат и во ѕидовите, но во овој случај, материјалната потрошувачка ќе се зголеми уште повеќе.
  2. Нема зглобови. При дизајнирање на цевководи, потребно е да се осигура дека цевката под подот не содржи ниту еден спој. На ова место најчесто се случуваат налети, а трошоците за поправка на штетата ќе бидат далеку од ниски и многу макотрпни.
  3. Ако дизајнот на системот вклучува неколку кола со различни температури на течноста за ладење, тогаш секој од нив треба да биде опремен со циркулациона пумпа.

Карактеристики за инсталација

Секој систем за греење на зраците за дома е дизајниран и инсталиран поединечно, во зависност од површината на куќата, бројот на соби, избраната течност за ладење и радијаторите, како и други услови.

Сепак, постои општо прифатена инструкција која секој инсталатор ги исполнува.

Прво, треба да се забележи дека радијалната дистрибуција на цевки никогаш не се прави во градските станови. Ова се должи на фактот дека протокот на течноста за ладење во високи згради се изведува преку вертикални столбови што ги поврзуваат сите станови - од првиот кат до последниот.

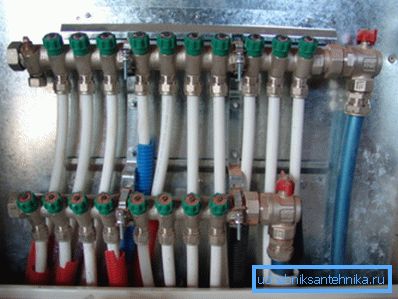

Невозможно е да се инсталира колектор во станот, бидејќи горните катови ќе останат без греење

Како резултат на поврзувањето на моќни колектори, топла вода нема да стигне до просториите поставени погоре, што ќе го наруши работењето на топлинската мрежа. Жителите ќе се жалат до услужната организација, која, порано или подоцна, ќе ве присили да ги расклопите колекторите и да се вратите во системот за греење на метали.

Обрни внимание! Горенаведеното не се однесува на случаи кога автономниот котел се користи за загревање на стан. Тој самостојно го загрева течноста за ладење, што ќе биде доволно за да ги обезбеди потребите на домот, без да влијае на интересите на соседите.

Кога уредувате радијално греење во приватна куќа, неопходно е да се обрне внимание на такви нијанси:

  1. На колекторите што ја снабдуваат и испуштаат вода со батериите, се поставуваат вентили што го спречуваат формирањето на воздушни приклучоци. За време на работата, целиот воздух што останува во системот ќе се ослободи преку нив.

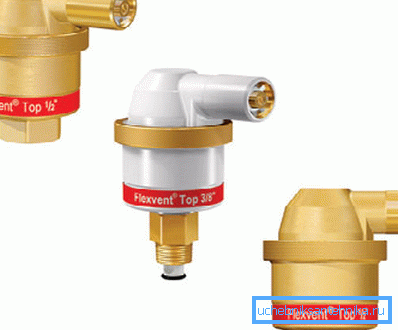

На повратните цевководи треба да се стави вентил, крварат воздух
  1. Колото за греење мора да биде опремено со експанзивен резервоар, чиј волумен е 10% од количината на течноста за ладење циркулира низ цевките. Препорачливо е да се купат мембрански контејнери од затворен тип.
  2. Препорачливо е да се инсталира резервоарот на гасоводот кој го поврзува одводот со котли. Ова се должи на фактот што херметичкиот резервоар за експанзија не им се допаѓа турбулентниот проток на вода, и тие се појавуваат најчесто на повратната цевка.

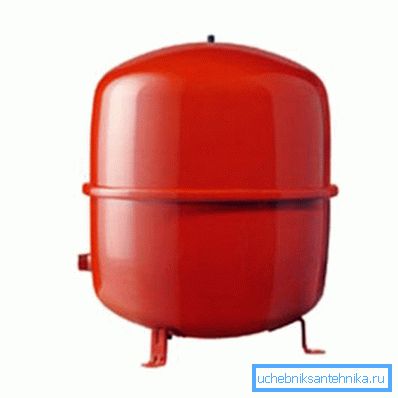

На фото-мембранскиот експанзионен резервоар за систем за греење.
  1. За разлика од резервоарот за проширување, локацијата за инсталација на циркулационите пумпи не е толку важна. Но, исто така е пожелно да ги поврзете со цевката што ја исцедува ладената течност за ладење. Во овој случај, опремата ќе работи повеќе време.
  2. За време на инсталацијата неопходно е да се осигури дека шахтите на електричните пумпи се лоцирани строго хоризонтално. Инаку, поради изобличувања, лежиштата брзо ќе пропаднат, и ќе треба да ја смените или поправите опремата.

Заклучок

И покрај сите предности, методот на зрачење за организирање на греење не може да се припише на буџетските одлуки. Сепак, добиените придобивки се несомнено вредни за потрошените пари и напор. Потребно е само да се избере вистинската опрема за да не стане "тесно грло" на системот. Можете да дознаете повеќе за ова во видеото во оваа статија.
