Радијаторски обврзувачки шеми и докинг

Во голема мера, врзувањето на грејачот го поврзува новиот играч со играта. Радијаторот се вклопува со цевките, е опремен со нови приклучоци и регулаторни кранови - тоа е сè, тоа е веќе во играта.

Но, извонредната едноставност ќе функционира само кога се правилно правилно, ладилните средства го минуваат радијаторот во вистинската насока, самите радијатори се опремени со фитинзи со целосно разбирање на проблемите со компатибилноста, врските се запечатени со знаење.

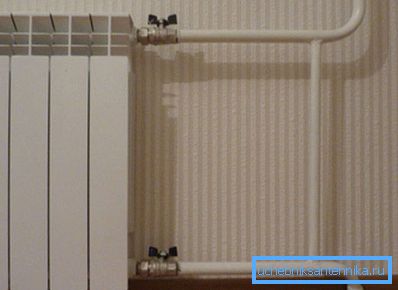

Компетентен дизајн на влез.

Едноставен процес, но знаењето е потребно

За да ја разбереме коректноста на процесот, ја разделуваме во компоненти.

Целата инструкција е како што следува:

  • Достапните дијаграми за поврзување на радијаторите - ние избираме;
  • Компатибилност на разни видови на батерии и делови - проверка;
  • Затворање радијатори со цевки - пристаниште.

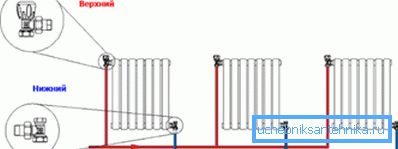

Познавање на шемата - реши проблемот кат!

За информации! Одделно, ќе се разгледаат општите правила на просторно поставување на радијаторот, бидејќи запоставувањето на нив може значително да ја намали ефикасноста на батеријата.

Општи концепти

Повреда на едноставни правила за поставување на батерии може да ги негира сите последователни фази на вртење, намалувајќи ја ефикасноста на една врска до 25%.

Значи:

  • Растојанието од прозорецот не треба да биде помало од 10 см;
  • Растојанието од подот до долниот раб на радијаторот не смее да биде помало од 12 см;
  • Радијаторот не е сместен во близина на ѕидот, минималниот јаз меѓу нив треба да биде 20 mm;

За ваша информација! Монтажата со приклучоци вклучува држачи за сегментни батерии, а за панели, прицврстувачите се вклучени со радијатор. Тие првично биле дизајнирани за потребниот период.

Но, желбата на нашиот човек да заштеди пари и да стори сé што е на свој начин, го прави тоа. Друг трик кој ќе ве потсети на потребата за јаз е тоа што грејачот со фолија рефлектор е залепен на ѕидот под батеријата, и потребна е јаз меѓу неа и радијаторот.

Не е далеку, не блиску, не е висока, не е ниска.
  • Бидете внимателни со нишата под батеријата. Желбата да се сокрие грејачот може да доведе до губење на ефикасноста и пренос на топлина. За љубителите на естетиката, цената на едно прашање може да биде 10% загуба на пренос на топлина во полуотворени ниши и 20% во затворени ниши.

Ние ќе разбереме со шемите

Важно е правилно да го внесете радијаторот во шемата. Во колиби, во мали станбени згради може да има две грејни шеми. Во станбени згради, како по правило, една опција.

Тука се:

  1. Дизајн со една цевка;
  2. Две цевки шема.

Со една цевка шема, водата од котелот поминува низ целиот циклус од котелот, преку батериите, во котелот преку една цевка.

Тешко е да се каже што е првичната идеја на развојните инженери од оваа шема, но има многу недостатоци:

  • Вода или топлина носител под притисок се хранат во горната точка и само-одвод оди надолу. Температурата на воздухот во горните простории или подови ќе биде повисока отколку во долните;
  • Практично нема регулирање на процесот. Со едноставна опрема, можете да ја поставите пресметаната вредност за течноста за ладење, но нема да има причина за долните катови;
  • Итното работење на локалниот и на целниот столб предизвикува многу проблеми. Потребно е да се исклучи доводот или домот.

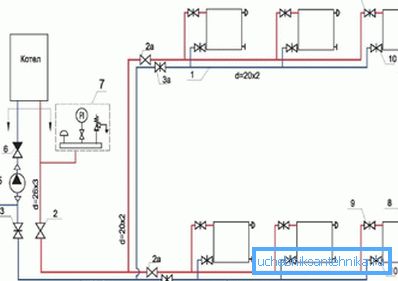

Фото оптимален распоред на жици.

За ваша информација! Велејќи дека не постои регулирање на процесот, малку се оддалечивме од вистината, сега постојат сложени системи кои овозможуваат регулирање на овој процес. Но, тие се многу скапи и се дизајнирани само за домови со независен котел.

Дизајнот со два цевки е поедноставен и посигурен. Течноста за ладење се храни преку една цевка, оладената вода поминува низ другата.

Постојат две опции за поврзување:

  • Првиот - цевките што водат и одземаат, се смируваат од една страна;
  • Втората водечка цевка доаѓа во една насока, а испуштањето оди на другата страна. Оваа шема е применлива за долги и ниски батерии, како по правило, од типот на подот, за висококвалитетна дистрибуција на топлина.

Внимание! Без оглед на употребата на врски, цевка со топла вода треба да биде на врвот, а цевката со ладна вода, исто така наречена "враќање", треба да биде на дното. Во изворите ќе најдете опција за доведување топла вода од долу е можно или алтернатива.

Тоа беше прифатливо пред околу 40 години, кога полипропиленското радијаторско цедење беше од категоријата научна фантастика, а цевките беа само метални, но потоа и тие излегоа од ситуацијата. Ние зборуваме одеднаш - понискиот eyeliner на топла вода ќе ве разочара.

Радијаторите се подготвени

Колекцијата на радијатори нема да биде проблем, сè ќе се направи со рака со стандардите:

  • Ние ќе ја одредиме врската шема (топла снабдување од врвот, се сеќавате), даде долниот дел под враќање на протокот;
  • На горниот влез, наспроти влезот на течноста за ладење, се поставува затка со вентил Mayevsky за да се спушти воздухот;
  • На долниот излез, спротивно на приклучокот за враќање, инсталираме слеп приклучок за радијатор.

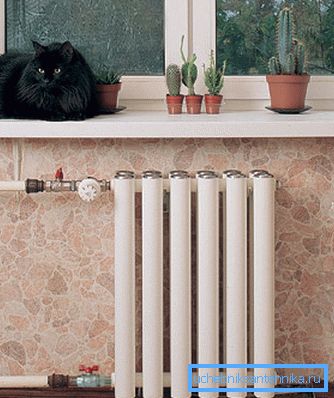

На влезот и излезот инсталирате кранови.

Совет! Сите навојни врски за кои не се обезбедени гумени пломби се запечатени со влечна и специјална паста, или со посебна лента со лента FUM која наликува на електрична лента.

Неколку зборови за компатибилност

Материјал Својства
Леано железо Ги зема сé што му одговара на темата
Челик Се чувствува одлично со месинг, нерѓосувачки челик, бакар.
Алуминиум Сиромашните толерира бакар, месинг. Галванизирањето гледа како на потреба

Докинг - последниот процес

Во моментов, три типа на цевки можат да учествуваат во процесот на обковане:

  • Врзување на леано железо радијатори со метални цевки. Да бидам искрен, метал + леано железо е варијација на вчера. Ние избравме леано железо батерии поради нивната сигурност, продолжено задржување на температурата, ве молиме користете, но цевките може да се разменуваат за полипропилен;
  • Врзување на радијатори на греење со метални пластични цевки. Доста сигурна опција. Има метална обвивка, ви овозможува да одите на која било тешко достапна место без да ја менувате врската. Совршено повторува каква било искривување на ѕидот.
  • Најинтересно е шемата за цевки на грејните радијатори со полипропилен. Со сите предности слични на метални пластични цевки, полипропиленските соединенија се многу посигурни. Значи, во овој случај лемењето се користи со помош на специјални лейни за железна врска за такви цевки.

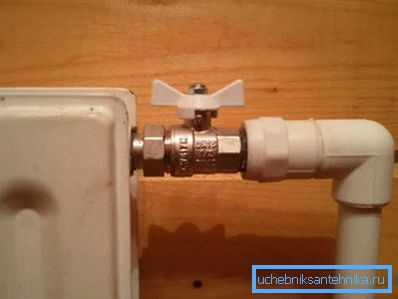

Полипропилен - цевки и лемење - монолит.

Совет! Полипропиленските конструкции се поставуваат побавно од метал-пластика, но добивате гаранција на цевката, врските, лемењето. Во случај на метал-пластика, температурните разлики даваат различни екстензии на метал и пластика, што може да доведе до протекување, и во најнеповолниот момент.

Во заклучок

Правилата за врзување на радијаторот се едноставни: главната работа е да знаете каде да се поврзете, а видео во оваа статија ќе ви каже кои фитинзи ви се потребни и кој клуч.
