Радијаторска моќност. принципот на работа. фактори кои

Моќта на грејниот радијатор е токму параметарот кој одредува колку ефикасно уредот ќе го загрее околниот воздух. Планирајќи ја реконструкцијата на системот за греење, треба да го совладаме начинот на пресметување на перформансите на таквите производи, бидејќи ниту вишокот, ниту недостатокот на енергија не се прифатливи.

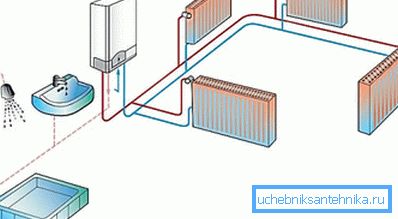

Да се ​​обезбеди куќа со топлина, треба да изберете грејачи со оптимална дисипација на топлина.

Дисипација на топлина на батеријата

Принципот на работа на радијаторот

Пред да започнеме со пресметката на оперативните параметри, треба да разбереме како работи батеријата за греење, и каква вредност треба да ја пресметаме за да ја оцениме неговата ефикасност.

Радијаторот (без разлика дали тоа е вода или електричен со масло за ладење) функционира според прилично едноставен принцип:

  • Внатре во уредот има резервоари во кои циркулира загреаната течност за ладење.. Топлата супстанција се крева, ладената - се спушта, бидејќи течноста постојано се движи.

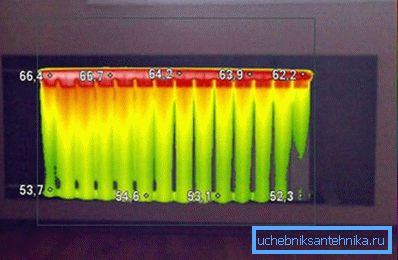

Распределба на средството за ладење внатре во уредот

Обрни внимание! Во електричните уреди, греењето се случува во самиот сандаче, во водни уреди во котелот или во печката, но во овој случај разликите ќе бидат незначителни.

  • Кога се движи, течноста за ладење е во контакт со ѕидовите на резервоарите, давајќи им дел од нивната топлина. Во овој случај, колку е подолго време на контактот и колку е поголема температурната разлика, толку повеќе топлина течноста се исклучува.
  • Загреани одвнатре, ѕидовите, пак, ја пренесуваат топлинската енергија во околината, греење на воздухот.
  • За да се зголеми ефикасноста на пренос на топлина, радијаторите се прават во форма на перки., зголемување на површината во контакт со воздух. Понекогаш дополнителни површини се фиксирани на површината - тие исто така служат за забрзување на пренос на топлина.

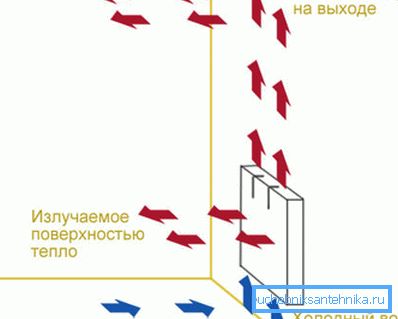

Конвекција на проток на топлина во просторијата

Обрни внимание! Присуството на ребра за размена на топлина ја стимулира конвекцијата - движењето на топол воздух помеѓу плочите. Така, два принципа на греење се комбинираат: радијатор и конвектор.

Електрични радијатори - челик, леано железо, алуминиум, биметалличен и др. - се одредува од колку топлина може да им даде на животната средина по единица време. Во пасошите за греење на батерии, овој параметар најчесто е пропишан.

Изборот на оптимален уред за пренос на топлина е многу важен:

  • Во системите на централно греење, прекумерниот пренос на топлина доведува до прегревање на просторијата. Како резултат на тоа, треба да ги сносиме трошоците за дополнително проветрување или за инсталација на термички вентили - самата микроклима сериозно се влошува.
  • Ако перформансите на инсталираните уреди не се доволни, тогаш тие ќе бидат принудени да работат на границата на нивните способности. Од една страна, ова значително го намалува животниот век на производот, а од друга страна, доведува до периодични "подтопли", кога температурата во просторијата значително се намалува, и покрај сите напори на бојлерот за топла вода.
Со недостаток на енергија во собата ќе биде ладно, дури и кога системот е на максимум
  • Покрај тоа, со тешки оптоварувања, уредот може да потполно не успее. Ова е особено точно за електрични модели, бидејќи моќта на маслото треба да биде избрана со маргина од околу 20-25%.

Фактори кои влијаат на пренос на топлина

Ако ги анализираме информациите од производителите и експертите, тогаш можеме да видиме дека, на пример, моќноста на алуминиумските радијатори за греење е значително повисока од онаа на моделите од леано железо од стариот тип.

Ова се должи на разликите во дизајнот и материјалот:

  • Прво, колку е поголем внатрешниот волумен на батеријата, толку повеќе течноста за ладење ќе влезе, и колку повеќе енергија ќе даде. Затоа, сосема е логично дека голем уред ќе топлифицирано поефикасно отколку компактен (се разбира, други работи се еднакви). Цената исто така ќе се разликува, и не само поради разликата во цената на материјалот што се користи за производство на батеријата.
Внатрешната празнина на алуминиумскиот радијатор
  • Второ, перформансите зависи од температурата на влезната течност за ладење: колку е потопла водата, толку повеќе топлина ќе може да се извлече.
  • Трето, толку подобро материјалот врши топлина, толку е поголема нејзината пренос на топлина ќе биде. Најмалку ефективни во смисла на овој индикатор се производите направени од леано железо, а бакарот, алуминиумот и биметалличките модели се натпреваруваат за водечки позиции.

Обрни внимание! Во просек, моќноста на еден дел од алуминиумскиот радијатор е повисока од онаа за биметалличките структури (алуминиум + челик или алуминиум + бакар). Сепак, во пракса, нијансите на технологијата на производство се исто така важни, така што оваа зависност не е буквална.

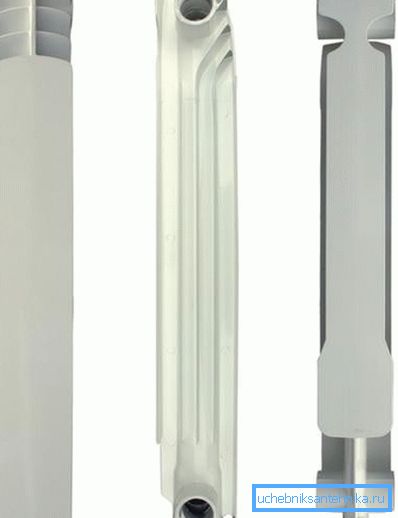

Слики од посебен дел

За споредба, подолу е табела на моќни радијатори од различни типови. Подетални информации за термичка ефикасност на некои модели на батерии за загревање може да се најдат во дијаграмите дадени во статијата.

Вид на радијатор Излез на топлина од еден дел, W Волумен на носител на топлина во еден дел, л
Алуминиум, централно растојание 500 mm 183 0.27
Алуминиум, централно растојание 350 mm 139 0.19
Биметаличен, централно растојание 500 mm 204 0.2
Биметаличен, централно растојание 350 mm 136 0.18
Леано железо, централно растојание 500 mm 160 1.45
Прашок од прашина, растојание од 300 мм 110 1.1

Треба да се напомене дека моќта на челичните радијатори за греење, кои имаат панелна структура, се означуваат врз основа на целиот производ, додека за структурите на сегментот, наставата често содржи две вредности: одвод на топлинска енергија и истиот параметар за целиот радијатор.

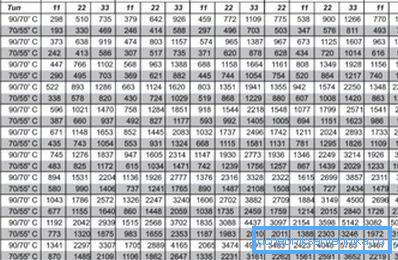

Табела на моќност на челични радијатори: бројките се за производите на компанијата Kermi 11, 22 и 33 видови.

Пресметка на потрошувачката на енергија

Методи на пресметување

За да одбереме батерии за напојување, прво треба да пресметаме колку топлина троши соба.

Ова може да се направи на неколку начини, па овде го опишуваме најефективниот:

  • Прво треба да го пресметаме обемот на просторијата, множијќи ја својата површина со висина.
  • Потоа ја утврдуваме основната потреба за топлина со множење на волуменот со стандардниот коефициент од 41 вати.

Обрни внимание! Оваа вредност важи за европскиот дел на Руската Федерација. Јужните и северните региони имаат свои стандарди, бидејќи климата таму е значително различна.

  • Добиената вредност мора да се прилагоди за да се компензира загубата на топлина. За да го направите ова, додадете 100 вати за прозорецот и околу 200 вати на влезната врата.
  • Постои уште еден пристап за компензирање на топлинските загуби: на пример, со еден прозорец и еден надворешен ѕид, ја зголемуваме потрошувачката на топлина за 20%, два прозорци и два надворешни ѕида - за 30%, а со користење на екрани за радијатори - за уште 25%.
Измени на загубата на топлина

Следно, користете ја добиената бројка за да го пресметате потребниот број грејачи. За да го направите ова, поделете го со моќноста на еден дел од грејниот радијатор и заокружете го резултатот на цел број.

Пресметката на бројот на деловите на едноставен пример

Значи, ајде да пробаме да дознаеме како, во пракса, можете сами да ја направите пресметката.

Основните податоци се како што следува:

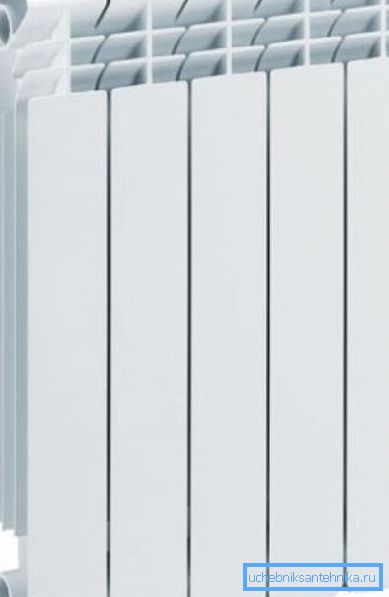

Алуминиумски производ со централно растојание од 500 mm
  • Областа на просторијата е 16 м2.
  • Висина на висина - 3,5 m.
  • Еден прозорец, еден надворешен ѕид.
  • Се планира да се инсталираат преносни батерии со интер-аксијално растојание од 500 mm (моќноста на алуминиумскиот дел од радијаторот е 139 W).
  • Екраните нема да бидат инсталирани.

Методот на пресметка е како што следува:

  • Одредување на волуменот: 16 x 3.5 = 56m3.
  • Пресметајте ја потребата за топлина: 56 x 41 = 2296 вати.
  • Ние воведуваме дополнување на присуството на прозорци и надворешни ѕидови: 2296 + 2296х0.2 = 2755,2 вати.
  • Го пресметуваме бројот на секции: 2755.2 / 139 = 19.8.
Колку е поголема просторијата, повеќе грејни точки треба да бидат

Според тоа, треба да се инсталираат најмалку 20 делови од алуминиумскиот радијатор. Идеално, треба да купите две панели од 10 ребра, поставувајќи ги на спротивните ѕидови за подеднакво греење - тогаш моќта на системот за греење ќе биде доволна за одржување на оптимална микроклима во оваа просторија.

Заклучок

Познавањето на просторот на просторијата и пресметувањето на капацитетот на ладилникот по 1 м2, ќе можеме да ги собереме уредите за греење потребни за да обезбедиме пријатна температура во домот. Се разбира, секогаш може да се инсталираат батерии со маргина на перформанси, прилагодување на нивната работа рачно или автоматски, но сепак тука не можете да направите без пресметки. Можете да дознаете повеќе за начинот на одредување на пренос на топлина на батериите преку гледање на видео во оваа статија.
