Радијатори за греење: димензии и излезна топлина

Големината на грејниот радијатор е еден од основните параметри што ја одредуваат перформансите на овој уред. Затоа, изборот на батерии за инсталација во стан или куќа, треба да обрнеме внимание не само на материјалот од кој се направени, туку и на нивните димензии.

Во нашата статија ќе ги разгледаме најважните аспекти на овој избор, како и да ја анализираме зависноста од големината на радијаторот и нејзините топлински перформанси.

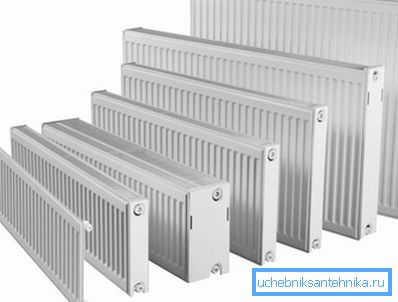

Грејни уреди може да варираат во големина и перформанси.

Опис на производот

Батерија конфигурација

Грејни радијатори за греење

Димензиите на радијаторите директно зависат од нивниот дизајн. И иако генералната шема на батеријата на уредот е речиси секогаш иста, разликите се уште се присутни.

Според овој параметар, се разликуваат таквите групи производи:

  • Секцијални. Најчестиот вид на уреди за греење. Дизајнот се состои од неколку одделни модули кои можат да бидат меѓусебно поврзани во било кој број.

Обрни внимание! Прирачникот за упатства за пресек радијатори често ги содржи карактеристиките (пренос на топлина, маса) не на целиот производ, туку на посебен дел. Овој пристап во голема мера ги олеснува сите термички пресметки.

  • Тубуларен. Нанадвор, тие се доста слични на пресек, но имаат целосна структура. Перки на таквите радијатори се претставени со метални цевки, во кои циркулира топла вода или друга течност за ладење. Тие се карактеризираат со прилично висока цена, но во исто време тие се најефикасните уреди за греење.
  • Панел. Представувајте неколку цевки со течноста за ладење, затворени во метално куќиште. Обично тие имаат компактни димензии со цел да ја олеснат нивната инсталација во мали типични апартмани.

Треба да се напомене дека конфигурацијата во голема мера го одредува материјалот што се користи за производство. Значи, пресек модели се направени или од леано железо или алуминиум, и во најголем дел од панел уреди тие користат челик. Што се однесува до тубуларните радијатори, тие исто така можат да бидат челични, но бакарните модели се сметаат за најпродуктивни кај специјалистите.

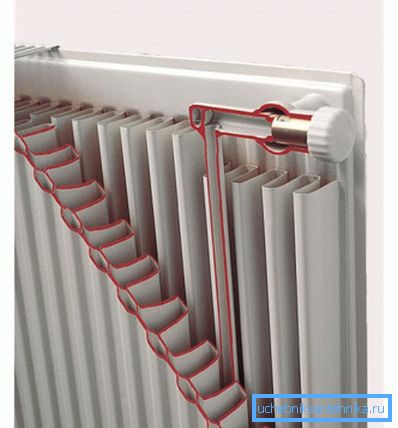

Структура на панелот

Димензии на главните сорти

Како што видовме погоре, големината на уредот за загревање одредува колку топлина ќе ја пренесе во воздухот во просторијата. Сепак, повеќето производители произведуваат производи во различни димензии: по правило, во стандардната, компактна (ниска) и зголемена верзија. Оваа разновидност ви овозможува да изберете батерија за специфични барања како во однос на топлина и локација.

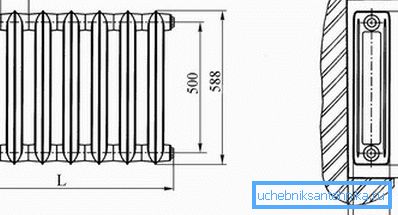

Цртање на стандарден леано железо радијатор со димензии

Обрни внимание! Карактеристиките на точка на монтирање наметнуваат одредени ограничувања за максималната големина на употребената конструкција, но за тоа ќе разговараме во делот посветен на инсталацијата на инсталацијата со рака.

Подолу е табела која можете да ја користите за да ја одредите големината на поголемиот дел од користените видови на радијатори:

Материјал Параметар Стандардни модели, мм Ниски модели, мм Високи модели, мм
Леано железо (пресек) Висина 588 388 660 - 955
Длабочина 140 140 140
Големина на дел 93-95 93-95 93-95
Челик (панел) Висина 600 150 - 500 750 - 1200
Длабочина 70-150 70-150 70-150
Ширина на панелот 400-3000 400-3000 400-3000
Алуминиум (пресек) Висина 580 200-400 700
Длабочина 75 -100 75-180 80 -100
Големина на дел 80 40 80
Челик + алуминиум (биметаллични секвенциони модели) Висина 550-580 300-500 до 900
Длабочина 75 -100 95 95
Големина на дел 80 80 80

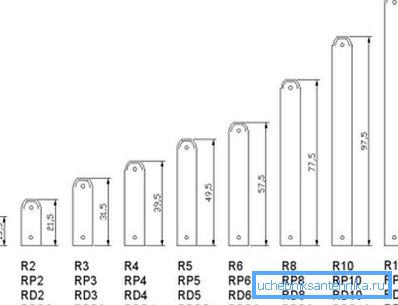

Модел на челични панели за радија (големини во см)

Обрни внимание! Оваа табела ги прикажува просечните параметри. Големината на грејните радијатори од различни производители може да се разликува прилично силно, бидејќи ако е критично за вас да ги усогласат димензиите со еден милиметар, однапред треба да ги проучите карактеристиките на одреден модел и подобро е да ја измерите избраната копија со касета.

Препораки за инсталација

Пресметка на топлинска енергија

Ако ги анализираме информациите од производителот, тогаш станува очигледно дека уредите со различни големини испуштаат различни количини на топлина во просторијата. Поради оваа причина, треба да го пресметате бројот на делови или панели за греење само откако ќе изберете модел за инсталација.

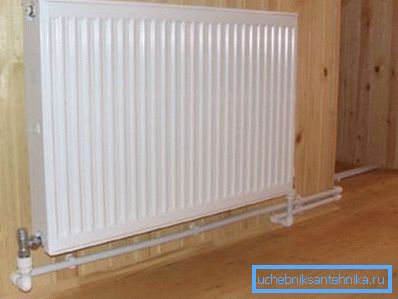

Фото со модел на монтиран челик

Самата пресметка е прилично едноставна:

  • Греење 1 кубен метар простор за живеење бара 41 вати енергија. Како резултат на тоа, бараната ефикасност на батеријата ќе се зголеми пропорционално со големината на собата.
  • Така, волуменот на просторијата 5 x 5 x 3 m ќе биде 75 m3.
  • За греење, ќе ни требаат 3075 вати.

Направете пресметка за најчесто користените типови на радијатори:

  • Грејни радијатори од прашок со просечна дисипација на топлина од 120 W / секција - 26 секции.

Обрни внимание! Добивме фракционо број - 25,6 - па го заокруживме.

  • Челични радијатори за греење (140 W) - 22 секции.
  • Алуминиумски грејни радијатори (180 W) - 17 секции.
  • Биметални радијатори (200) - 14 секции.

Се разбира, ако користиме уреди со зголемена висина, тогаш нивната излезна топлина ќе биде многу повисока. Според тоа, бројот на делови потребни за греење на просторот ќе се намали.

Точна инсталација

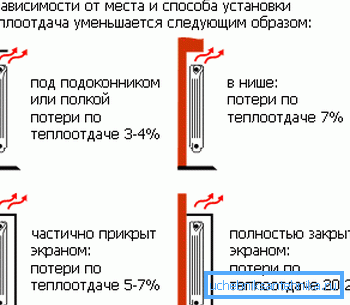

Батерија загуба на топлина

Покрај вистинските показатели за пренос на топлина, големината на грејниот радијатор, која ја добиваме за нашата куќа, исто така ќе зависи од тоа каде ја инсталираме.

  • Значи, за поставување по должината на ѕидовите и под прозорците со висина од 90 см, стандардните модели на батерии обично се купуваат. За пресечни уреди, ширината се прилагодува со додавање рабови, а панел и тубуларни производи мора да бидат првично избрани во зависност од димензиите што ни се потребни.
  • Високи сорти може да се користат на лабави ѕидови. Како по правило, тие се карактеризираат со зголемена дисипација на топлина, и затоа тие обично се монтираат во големи простории со вишок на отворен простор.
  • Употребата на компактни радијатори со низок профил ќе биде оправдана во ходниците и ходниците, како и во куќи со големи прозори.

Во однос на одредени броеви, треба да се придржувате на следниве ограничувања:

  • За да се обезбеди непречено внесување на ладен воздух во радијаторот за загревање, уредот не смее да се монтира близу до подот. Минималниот јаз е околу 60 мм, а оптималниот - 100-150 мм.
  • Истото важи и за растојанието од горниот раб на батеријата до прозорецот. За да може топол воздух слободно да навлезе во просторијата, јазот помеѓу овие елементи мора да биде најмалку 100 mm.

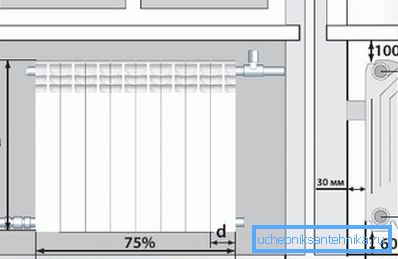

Правилна инсталација шема

Обрни внимание! Ако користите димензионален модел, тогаш во самиот праг на прозорецот треба да направите дупки за ослободување на топол воздух, украсувајќи ги со посебни мрежи. Патем, инсталацијата на такви решенија делумно може да го реши проблемот на формирање на кондензат на очила поради нивното загревање.

  • Пожелно е да се одбере ширината на радијаторот така што да го покрие речиси целиот отвор на прозорецот (барем 75-80% од растојанието од наклонот до наклонот). Во овој случај, уредот ќе има доволно моќ да формира т.н. термална завеса која го спречува изгледот на нацрти.

Заклучок

Избор на големината на грејните радијатори, прво мора да обрнете внимание на нивната усогласеност со задачата што стои пред системот за греење на просторијата. Како што можете да видите, во процесот на селектирање и инсталирање на батерии постојат голем број на суптилностите, па пред да започнете со купување и монтажа, треба да го видите видеото презентирано во статијата за повеќе информации.
