Топлината е едвај главна компонента на удобност, не е толку важно што е тоа - луксузен замок или скромни градски апартмани. Греењето може да се монтира на различни начини, но најпопуларниот сè уште се смета за систем за радијатори. Всушност, дијаграмот за поврзување на грејните радијатори во станот и во приватната куќа не е толку многу различен меѓу себе, така што понатаму ќе разговараме за тоа кои системи генерално се користат во овој сектор.

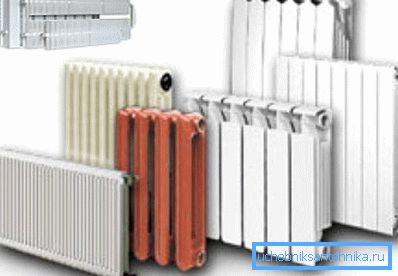

Опсег на радијатори.

Кои системи се користат

Без оглед на радијаторите што се користат, важно е јасно да знаете на кој систем ќе се монтираат. Изборот тука е мал, со една цевка и со две цевки се сметаат за најчести. Покрај тоа, во приватните колиби и новите згради со слободен распоред, понекогаш е најпосакувано да се инсталира колекторската верзија на дистрибуцијата на течноста за ладење.

Радиаторско коло.

Едножилен систем

Во една цевка систем, батериите се поврзани во серија. Овие шеми за поврзување на радијатори во станбена зграда најчесто се користат. Очигледни предности тука се леснотијата на инсталацијата и релативната евтина цена на проектот.

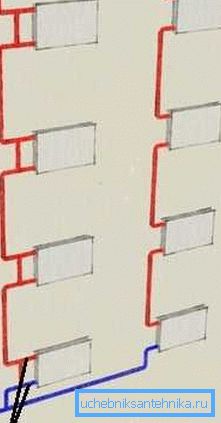

Шемата за греење на високи згради.

Слаба точка во сериската врска е неможноста за прилагодување на температурата, освен за промена на вкупната температура на течноста за ладење. Во овој случај, греењето на радијаторите како движење на течноста за ладење ќе биде нерамномерно. Со цел да се елиминира ова досадно недоразбирање, додека се движите подалеку од грејачот или влезот, се додаваат повеќе делови од радијаторот.

Совет: една цевка сериски грејач е совршен за оние приватни куќи во кои греењето се врши преку природна циркулација на течноста за ладење. Често овие се мали еднокатни куќи за 2 - 3 дневни соби или вили.

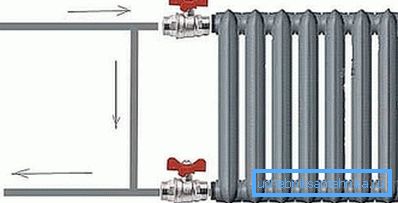

Бајпас и топчести вентили.

Важна точка е присуството на т.н. бајпас. Едноставно кажано, бајпасот е скокач помеѓу влезната цевка и цевката за враќање, која е поставена директно до радијаторот.

Зад овој jumper се поставуваат топчести вентили за вентили за влез и враќање, како резултат на тоа, батеријата може да се исклучи во секое време и да се замени, доколку е потребно. Водата ќе помине низ бајпас и системот нема да бара целосна запре.

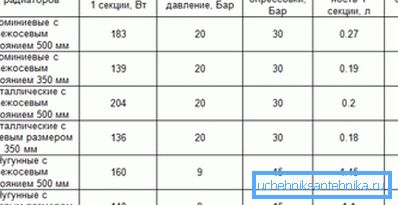

Карактеристики на различни материјали.

Две цевки верзија

Опцијата за монтирање со две цевки овозможува паралелно поврзување на батериите. Во овој случај, дистрибуцијата се изведува истовремено за сите радијатори, а втората цевка е цевката за враќање. Обиколата во таков систем не е инсталирана, бидејќи отстранувањето на една од ќелиите не го спречува целиот систем. Но, како и во првиот случај, на влезот и излезот треба да се монтираат топчести вентили.

Паралелна инсталација опција, иако тоа подразбира поголема потрошувачка на цевки и вентили, но за приватни куќи е многу поефикасно од една цевка. За уредување на греење во повеќето катна згради, оваа опција не е соодветна.

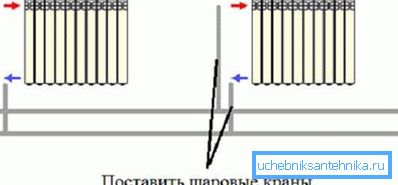

Две цевки верзија.

Инсталација на колектор

Шемата за поврзување со колектор оддалеку наликува на дво-цевка систем. Само овде е монтиран колектор со две умира, еден за исхрана, а другиот за враќање. Бројот на терминали на чешел одговара на бројот на радијатори или други уреди за греење.

Значењето е во уредување на единствен контролен центар за уреди за греење. Плус, колектор е монтиран ако системот обезбедува инсталација на грејни подови покрај радијаторите. Покрај тоа, современите колектори често се снабдуваат со термички сензори, кои можат автоматски да ја регулираат температурата во просторијата.

Важно: шемата за правилно поврзување на радијаторите за греење е јасно регулирана со голем број регулаторни документи. Професионалци, по правило, се раководат од SNiP 3.05.01-85 или повеќе модерна верзија на SNiP 41-01-2003.

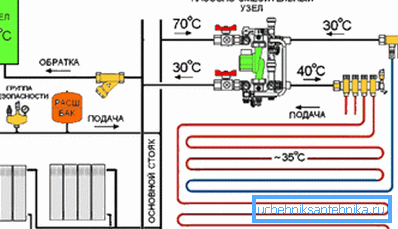

Мешана грејна шема.

Начини за поврзување на радијатори

Носачот на топлина, кој е често вода, може да циркулира во системот насилно или природно. Присилната циркулација во приватни домови се врши преку инсталација на циркулирачка пумпа, оваа единица троши малку енергија, а ефикасноста на греење се зголемува многу пати. Секако, за станбени згради, принудниот систем се смета за единствен можен.

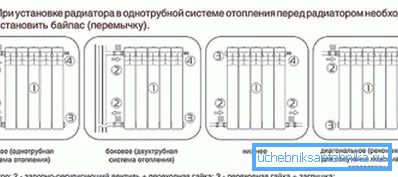

Начини на поврзување.

Природна циркулација на течноста за ладење во моментов се користи само во места со сериозни прекини на струја. Принципот на работа се базира на познатите закони на физиката. Загреаната течност се крева и студената се спушта. Ако компетентно ја монтирате структурата, системот ќе работи самостојно, а енергијата ќе биде потребна само за загревање на носачот на топлина.

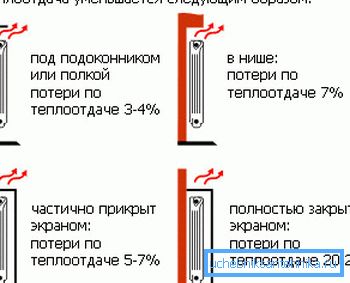

Зависноста на загубата на топлина на локацијата на радијаторот.

Важно: колку е посилна циркулационата пумпа, толку поефикасно ќе биде греењето. Изборот на методот за поврзување на батеријата станува особено релевантен при природна циркулација или недоволно висока температура на течноста за ладење.

Општо земено, постојат неколку специјализирани опции за поврзување за секој тип на систем.

Но, сите од нив може да се сведе на три области:

  1. Страна докинг;
  2. Долна врска;
  3. Дијагонална врска.

Еден начин или страна врска

Страна докинг е најчест и едноставен метод за поврзување. Често се користи за инсталација во станбени згради со вертикален систем за снабдување со еднонапонска течност за ладење. Под нормален притисок и дизајнерска температура на водоснабдувањето, загубата на топлина тука е максимум 5 - 7%

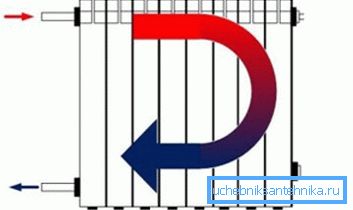

Страна опција.

Друг позитивен аспект на страничната монтажа е способноста да го инсталирате или замените радијаторот со свои раце. Во присуство на бајпас и топчести вентили, инструкцијата за замена е многу едноставна: исклучете ги чешмите, исклучете го стариот радијатор и инсталирајте нова.

Дијагонална монтажа

Како што се подразбира под името, течноста за ладење во радијаторот треба да се помести дијагонално. Во овој случај, влезот е поврзан со врвот на батеријата, а излезот мора да се монтира на дното дијагонално. Со мало зголемување на потрошувачката на цевката, сопствениците тука добиваат највисока ефикасност.

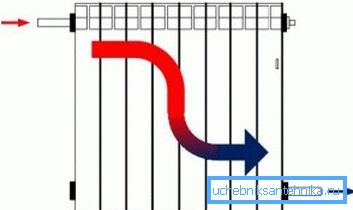

Дијагонална монтажа.

На овој начин се препорачува да се поврзете радијатори во случај на нестабилна температура на течноста за ладење во системот за греење. Интересно, инструкцијата содржи дизајн карактеристики кои се дизајнирани за дијагонална врска.

Крајна монтажа

За разлика од дијагоналната монтажа, долната врска е најниска во однос на енергетската ефикасност. Меѓу професионалци, тој често се нарекува Ленинградка. Загубите на топлина во присуство на декоративен екран или инсталација во ниша под прозорецот може да достигнат до 10-15% или повеќе.

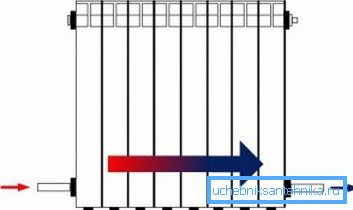

Инсталација одоздола.

Можеби единствената предност на овој пристап е способноста да се сокријат цевките за снабдување на подот. Тоа е поради естетската привлечност дека многу сопственици претпочитаат пониски монтирани батерии. За да се инсталира таков радијатор, се користи специјален адаптер "мултифлекс", опремен со два топчести вентили за исклучување.

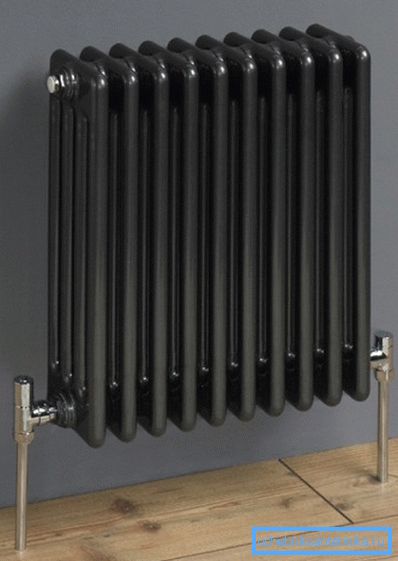

Фотографија на батеријата е поврзана подолу.

Важно: адаптерите за пониска монтажа може да се прилагодат на страничниот излез на цевките од ѕидот и под долната вертикална врска. Плус, централниот јаз во нив е 50 и 80 мм. Затоа, за да не трошите пари залудно, треба да обрнете внимание на овие мали нешта.

Изборот на радијатори

На модерен пазар постојат многу модели на радијатори, но сите од нив може да се поделат со материјал и конфигурација. Што се однесува до конфигурацијата и дизајнот, постојат десетици опции, и секој производител произведува сопствени модели.

Со материјалот сè е многу поедноставно:

  • Леано железо батерии се сметаат за патријарси, тие се користат повеќе од сто години. И покрај појавата на современи конкуренти, старото леано железо е сè уште во цена. Тоа е предизвикано од три главни причини: прво, леано железо има завиден топлински капацитет, ја одржува температурата за време на прекини со загревање до 12 часа. Второ, леано железо не се плаши од корозија, и трето, цената за тоа е сосема прифатливо.

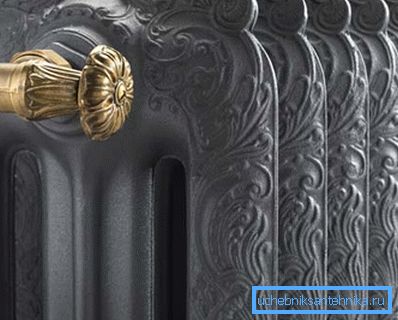

Железо кастинг.
  • Алуминиумски радијатори имаат највисока ефикасност, се разликуваат во естетска привлечност и мала тежина. Но, кога е во контакт со бакар, алуминиум формира галванска двојка и активно кородира. Плус тој не е во можност да притисне. Како резултат на тоа, овие батерии се погодни само за автономни системи во приватни домови.

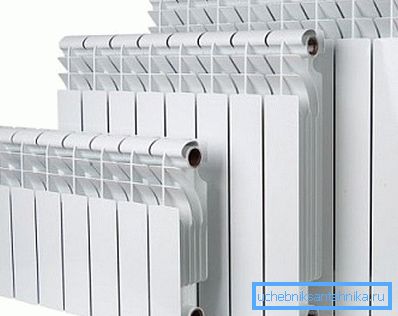

Алуминиумски батерии.
  • Челични панели радијатори моментално ретко се користи. Популарни тубуларни системи. Најпознатиот претставник во оваа лажат е загреан пешкир железнички за бања.
Челичен тубуларен радијатор.
  • Луѓето кои не се навикнати да штедат често поставуваат биметални батерии. Јадрото во овие структури е направено од нерѓосувачки челик и може да издржи било каков притисок или вода чекан, а школка е направена од алуминиум. Како резултат на оваа симбиоза, биметалните структури имаат уникатни карактеристики на квалитет. Всушност, нивниот единствен недостаток е високата цена.

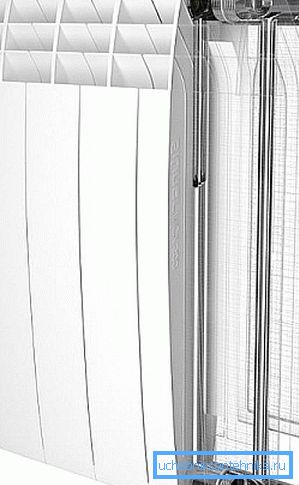

Bimetallic верзија на сече.

Не е последната улога на надлежната пресметка на моќноста на батеријата.

Во овој случај, не е толку важно од каков материјал е самиот радијатор, ако правилно го пресметате преносот на топлина, тогаш вашиот дом секогаш ќе биде топол и удобен.

  • За типични урбани високи височини, каде што таваните не надминуваат 3 m во висина, се смета за референца дека околу 100 W топлинска енергија се троши по метар квадратен простор. Понатаму, вкупната квадратура се множи со 100 W и го добиваме резултатот. Ако собата е агол или има балкон, тогаш 20% се додава на резултатот.
Пресметка на бројот на секции.
  • Во приватните домови, пристапот до пресметките е ист. Само тука не е плоштадот, туку обемот на собата. Во просек од 1 милион? соба троши 41 вати на моќ. Пресметувајќи ја кубатурата на просторијата и размножувајќи ја со 41 вати, ја добивате саканата моќност на радијаторите.

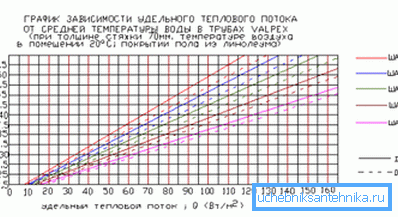

Зависност на протокот на температурата на течноста за ладење.

Видеото во оваа статија содржи дополнителни информации за темата.

Заклучок

Правилно подготвување на план правилно да се поврзете на радијаторот, се разбира, тоа е клучот за атмосфера на вашиот дом. За мала куќа може да се направи, но се на дизајнот на греење во респектабилна куќа не вреди многу без соодветно искуство.

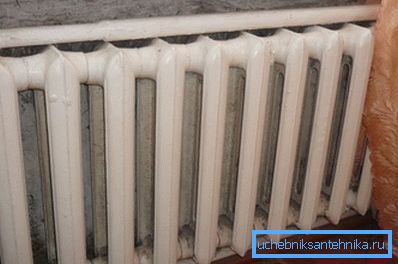

Издржлив леано железо радијатор.
