Работен притисок во системот за греење: проучуваме работата

Кој е работниот притисок во системот за греење на станбена зграда што се смета за норма? Што може да биде нејзината максимална вредност? Кои параметри се подобро поставени за автономниот систем? Оваа статија е за притисок и нејзиниот ефект врз работењето на системите за греење.

Како се уредуваат работите

Пред да дознаеш каков притисок во системот за греење се смета за редовен, да се запознаеме со дизајнот на овие системи.

Автономни системи

Оваа категорија вклучува кола со природна циркулација (гравитациони) и топлински пумпи опремени со циркулациони пумпи.

Во првиот случај, течноста за ладење е управувана од промена на густината за време на загревањето: потоплите маси се поместуваат од котелот во горниот дел на колото со постудени и, минувајќи низ радијаторите, им даваат вишок топлина. Главата креирана од експанзијата е исклучително мала и обично се мери во десетини од метар; соодветно, циркулацијата нема голема брзина.

Во вториот случај, течноста за ладење предизвикува пумпата со ниска потрошувачка да се движи. Тоа создава притисок од еден до шест до осум метри, што драматично го забрзува движењето на вода или мешавина на вода-гликол во колото.

Референца: мерачот на притисок одговара на притисок од 0,1 kgf / cm2 (1/10 од атмосферата).

Автономните системи за греење се поделени на уште една основа: тие можат да бидат отворени и затворени.

• Отворено коло комуницира со атмосферски воздух низ отворен резервоар за проширување.. Соодветно на тоа, притисокот на водата во системот за греење кореспондира со висината на водна колумна над мерната точка. Доколку нивото на водата во експанзиониот резервоар е 3 метри над нивото на полнење, притисокот во полнењето ќе изнесува 0,3 атмосфери.

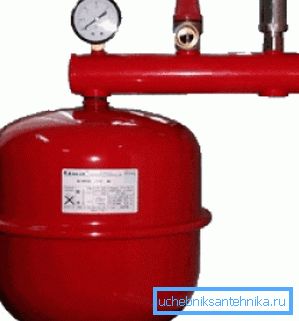

• Затворен круг со атмосферата не е пријавен, што предизвикува голем број проблеми со компензација за проширување на течноста за ладење за време на загревањето. За да се решат, се користи мембрански експанзионен резервоар - резервоар, дел од кој волуменот е окупиран од воздух, одделен од вода со еластична гумена мембрана. Покрај тоа, системот е опремен со сигурносен вентил: го ресетира вишокот на течноста за ладење кога резервоарот е полн.

За затворен систем за греење, постојат два параметри поврзани со притисок.

1. Полнење на притисокот на греењето на резервоарот. На собна температура, вода или антифриз, таа е поставена еднаква на хидростатскиот притисок во колото.

Забелешка: хидростатскиот притисок во системот за греење на приватна куќа повторно одговара на висината на водата и е земен еднаква на 10% од нејзината висина во метри.

1. Ослободен притисок на сигурносниот вентил. Обично е поставен на 2,5 kgf / cm2.

Тековниот статички притисок во системот за загревање за време на неговото функционирање се одредува и од количината вода во неа и од неговата температура. Кога се загрева, мерачот од очигледни причини почнува да покажува големи вредности.

CO

Како функционира системот за централно греење?

Загреаната топлана или котелската вода влегува во куќата преку грејната линија. На обратна нишка, се враќа, давајќи некоја топлина. Водата во колото е водена од диференцијалниот притисок помеѓу нивите.

Температурата на водата во цевката за напојување зависи од сегашната улица и е поврзана со него, т.н. температура распоред. Еве еден пример за таков распоред.

Температурата на повратен нафтовод исто така е строго регулирана и при максималниот проток мора да биде еднаква на +70 C. Ниската температура на враќање значи дека куќата не добива доволно топлина; преценето - таа енергија носи излишни трошоци.

Меѓутоа, како што е лесно да се види, температурната разлика помеѓу протокот и повратниот проток е преголема за нормално функционирање на греењето. Во овој режим, радијаторите на снабдувачите ќе бидат прегреани, а на задната страна, тие тешко ќе обезбедат станови со топлина.

Проблемот е решен со оригиналниот дизајн на таканаречениот лифт или термичка единица. Нејзината главна единица, лифтот, е мета со млазницата вметната во неа. Повисокиот притисок и потопла вода за пиење тече низ млазницата и привлекува дел од постудената вода од враќањето преку вшмукување во повторниот циклус на циркулација.

Благодарение на оваа суптилност во колото се претвора голема маса на вода со постабилна температура. Дозволете ни да дадеме уште една графичка температура за истиот опсег на улични температури, но за мешавината која тече директно на батериите.

Во прилог на греење, лифтови ја обезбедува куќата со топла вода.

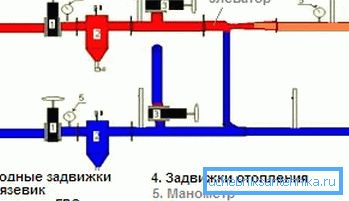

Во старите куќи имаше само две врски со вода:

1. На проток (помеѓу влезниот вентил и лифтот).
2. На повратната цевка (помеѓу влезниот вентил и вшмукањето).

Кај напојувањето со топла вода зависи од моменталната температура на напојувањето. На 90 ° C и подолу, топла вода се повлекува од цевката, на повисоки температури - од враќањето.

Главниот недостаток на таквата шема е дека во отсуство на вода, водата не циркулира, а пред да се загрее потребно е да се исцеди неколку десетици литри низ миксер.

Дополнително: загревачите на пешкир во старите куќи можат да се загреат само кога во станот се раздвојува вода. Го отвораат ајлајнер.

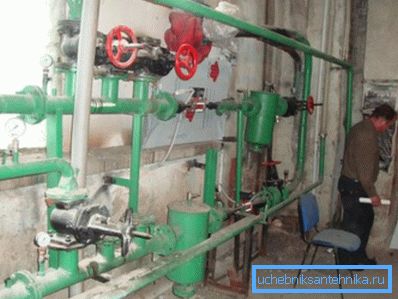

Од околу 70-тите и 80-тите години на минатиот век, лифтовите јазли добија циркулациски тапани: на понудата и на линијата за враќање се појавија два вентили за топла вода. Режимите на циркулација од довод до храна и од враќање до враќање се обезбедени со потпирачи за задржување на прирабниците помеѓу влезовите. Дијаметарот на машината за перење е околу еден милиметар поголем од оној на млазницата на лифтот.

Што покажува мерачот

Значи, кој притисок во системот за греење на катна зграда се смета за норма?

И што се случува истовремено во централата за греење?

• Во летото, надвор од грејната сезона, статичкиот притисок на системот за греење одговара на висината на водата. За десеткатна зграда, приближно е еднаква на 3 kgf / cm2, за петкатна зграда - 1,5 kgf / cm2.

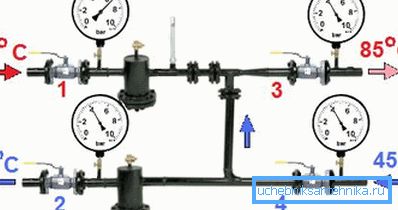

• Со отворен вентил и нормално функционирање на лифтот, притисокот во системите за греење е речиси изедначен со повратен гасовод и вообичаено е еднаков на 3-4 kgf / cm2.

Дозволете, но, всушност, прекумерниот притисок во грејните цевки е неопходен за циркулација во нив. Како е така: контурата е порамнета на линијата за враќање, но сѐ уште циркулира?

Сè е многу едноставно: по лифтот, манометарот ќе покаже само 2 метри (0,2 атмосфери) повеќе отколку на повратен нафтовод. Да - да, пад од само 2 метри го поставува целиот течен ладилник во огромна куќа со стотици радијатори.

А што е со задржување на подлошки? Каква разлика има врз нив?

Уште помалку - од половина метар до еден метар. И сосема е доволно: поради посложената конфигурација, губењето на притисокот во системот за греење е многу поголемо отколку во постројките за водоснабдување.

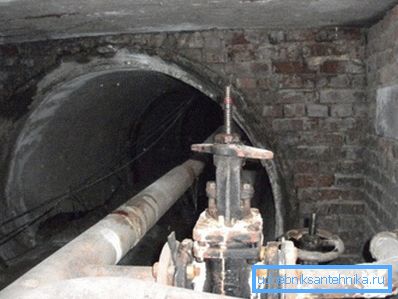

Што се однесува до автопатот, тогаш за време на грејната сезона, околу 8 атмосфери на добиточната храна и 3 на линијата за враќање се сметаат за норма. Сепак, хидрауличниот отпор на цевките и поврзан со автопатот поблиску до ЦХП од куќата го гасне диференцијалот, а течноста за ладење може да достигне далечни области со параметри 6 / 3,5 и дури 5/4 kgf / cm2.

Конечно, главното прашање: зошто притисокот во системот за греење? Впрочем, кога системот е полн, течноста за ладење ќе циркулира во секој случај, нели?

Не како тоа.

Без над-притисокот, колоната за вода не може да се издигне над тие 10 метри. Во станбена зграда над 3 спрата, греењето едноставно нема да работи.

Покрај тоа, постојат неколку суптилностите.

• Порано или подоцна, колото ќе треба да се повлече и да се пополни. Без надтисок ова е проблематично.
• Не смееме да заборавиме на топла вода. Се напојува со исти грејни мрежи. Без притисок, топла вода нема да дојде до миксер.

Опрема за топла вода

Кој притисок треба да биде во системот за греење - изгледа сме сфатиле.

И што ќе покаже манометарот на системот за водоснабдување?

• Кога ладна вода се загрева со котел или грејач на проток, притисокот на топла вода ќе биде точно еднаков на притисокот во линијата за ладна вода минус загубите за да се надмине хидрауличниот отпор на цевките.
• Кога ќе ја напојувате топланата од повратен цевковод до лифтот пред миксер ќе биде иста 3-4 атмосфери како и на повратната цевка.
• Но, кога поврзувањето на топланата од притисокот на напојување во цревата за миксер може да достигне импресивна 6-7 kgf / cm2.

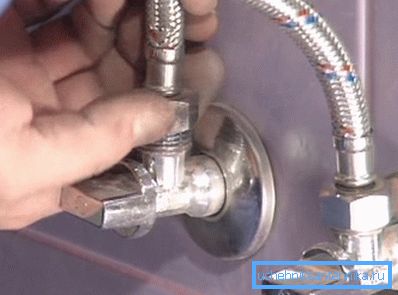

Практична последица: кога ќе инсталирате кујнска тапа со свои раце, подобро е да не бидете мрзливи и да инсталирате неколку вентили пред цревата. Нивната цена започнува од еден и пол стотици рубли по глава. Оваа едноставна инструкција ќе ви даде можност брзо да ја исклучите водата во случај на излив на црева и да не страдате од целосно отсуство во целиот стан за време на поправката.

Заклучок

Се надеваме дека нашиот материјал ќе му биде корисен на читателот. Дополнителни информации за тоа како функционира системот за греење, и каков притисок паѓаат притисоците во неговата работа, може да се најдат во приложеното видео. Успеси!
