Профил на радијаторот: апликации и методи за инсталација

Што може да се користи профил на алуминиумски радијатори? Какви видови може да се најдат на продажба? Како да се организира ладилникот од грејниот уред или чип со него? Да се ​​обидеме да одговориме на овие прашања.

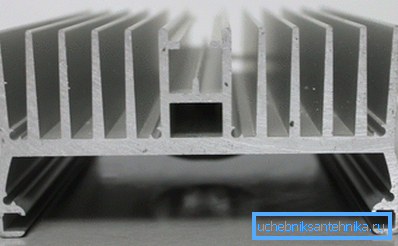

Нашиот херој е алуминиумски профил за организирање на ладилник.

Што е тоа

Алуминиумски профил - радијаторот е плоча или канал со дополнителни перки за зголемување на површината на топлината. Тоа е алуминиум кој масовно се користи како материјал за радијатори поради комбинацијата на висока топлинска спроводливост (четири пати повеќе од онаа на челик или леано железо) и релативно ниската цена на металот поради едноставноста и приспособливоста на нејзиното производство од алуминиум.

Колку топлинската спроводливост на метал влијае на ефикасноста на топлината? Дозволете ни да дадеме пример од областа на греење: во идентични големини, топлината на бакар-алуминиумскиот конвектор е приближно двапати поголема од онаа на радиатор од леано железо во форма на круг. Разликата се должи на подеднакво греење на перките на првиот грејач.

Примена области

Каде е профилот - радиатор се користи масовно? Offhand може да се нарече две области.

LED лента

Тие се позиционирани како економски и извор на ладна светлина. Во најголем дел, ова мислење е точно: LED диоди се многу поекономични отколку блескаво, халогени, па дури и компактни флуоресцентни светилки. Сепак, не треба да се мисли дека потрошената електрична енергија е целосно трансформирана во светлина: ефикасноста на ЛЕР е далеку од 100%.

Извор на светлина Ефикасност
Ламба со блескаво светло 2%
Компактен флуоресцентен светилник 7,5%
Флуоресцентна светилка со електронски пригушница 12.5
LED 45-50

Ве молиме запомнете: дадовме вредност на ефикасноста за релативно нова линија на 5630 LED диоди. Во постарите и почесто 5050 и 3528, односот на потрошената енергија и емитуваната енергија е многу полошо.

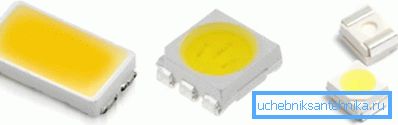

LED диоди од различни генерации лесно се разликуваат по обликот и големината на кристалот.

Во прилог на самите LED диоди, на лентата има сегашните ограничувачки отпорници, што дополнително ја деградира ефективната ефикасност. Каде што остатокот од потрошената електрична енергија исчезнува не е тешко да се погоди: таа е целосно претворена во топлина.

Моќта на современите ленти достигнува 18-24 вати по метар. Тоа е малку во апсолутна смисла; Сепак, со оглед на малата површина за размена на топлина, ослободувањето од 9-12 вати во форма на топлина предизвикува лентата да се загрее до прилично тешки температури.

Во меѓувреме, греењето на LED лентата има ограничувачки фактор. Работната температура на LED диодите е строго ограничена од страна на производителот.

Објавено за модерни LED диоди 30-50.000 часа ресурси се релевантни само на следните температури:

  • За линијата од 3528 LED - до 65 C;
  • За 5050 - до 65 C;
  • За 5630 - до 80 C;
  • За 5730-05 - до 80 C;
  • За 5730-1 - до 80 С.

Пречекорувањето на температурната граница доведува до забрзана деградација на полупроводнички елементи; колку е поголема температурата, толку е помал вистинскиот животен век.

Алуминиумскиот радијатор ја извршува функцијата на пасивен ладилник за лентата: драматично ја зголемува површината за пренос на топлина, намалувајќи го греењето на LED диодите.

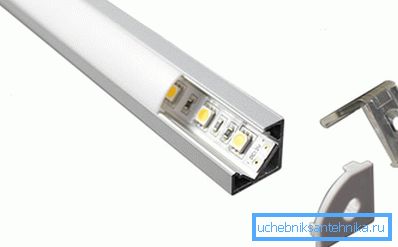

Инсталирањето на касетата на профилот го зголемува својот животен век.

Референца: производителите препорачуваат инсталација на алуминиумски ладилник од сите ленти со капацитет од 14 вати / метар.

Кои се радијаторите за LED ленти?

На продажба можете да ги најдете следниве типови на нив:

  1. Катче. Како по правило, перки се незначителни; профилот дел е L-облик. Радијаторот е често опремен со дифузер, кој е дизајниран да го спречи замор на очите со точка извори на светлина;
  2. Вграден. Дел - У-облик; монтирани во жлебови на мебел, гипс картон тавани, различни ниши. И тука често дифузорите се вклучени во фабричкиот пакет;

Обрнете внимание: дифузерот го намалува прозрачниот флукс од 25-40%. При пресметување на осветлувањето на собата не заборавајте да ги измените.

  1. Товарниот лист профилот е дизајниран за монтажа на плафон и на ѕид.

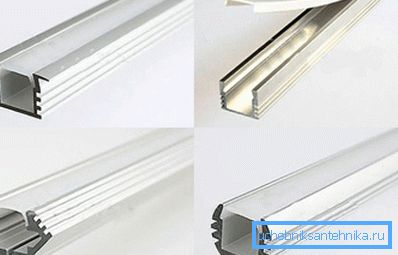

Неколку промени на профилот за LED ленти.

Цената на ладилникот за LED ленти со умерена (до 20 вати) моќ варира од 70 до 200 рубли по линеарен метар.

Микросхеми

Со процесот на производство на повеќеслојни чипови се намалува, напонот на напојувањето за нив континуирано се намалува, но струјата што ја трошат од нив постојано расте. За жал, дисипација на топлина на големи кола расте. Овој тренд најмногу се гледа во примерот на централните процесорски единици и графичкиот процесор (чипови за видео картички).

Даваме неколку броеви:

  • Типичен термички пакет со Pentium 3 процесор со фреквенција од 600 MHz беше 43 вати;
  • За модерен врвен процесор Core i7-4790K - типична дисипација на топлина е веќе 88 вати, врв - 130;

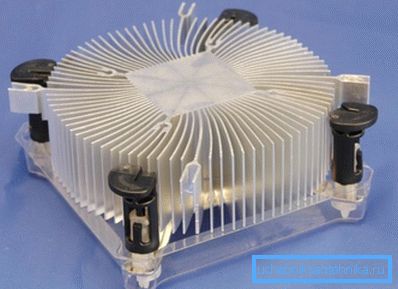

Радијаторски систем за ладење на модерен процесор.
  • NVIDIA GeForce 256 видео картичката објавена пред петнаесет години имаше дисипација на топлина од 24 вати;
  • Современиот врв - Ge Force GTX 980 Ti - испушта 250 вати во форма на топлина.

Се разбира, проблемот со дисипација на топлина се зголемува тука.

За ладење се користи алуминиумски профил за радијатори од различни форми, со различна површина и облик на перки:

  • Процесори;
  • Графички процесори;
  • Северна и Јужна мост микросхеми (на современи матични плочи се трансформираа во еден чипсет на чипсет);
  • Клучни транзистори стабилизатори на моќност;

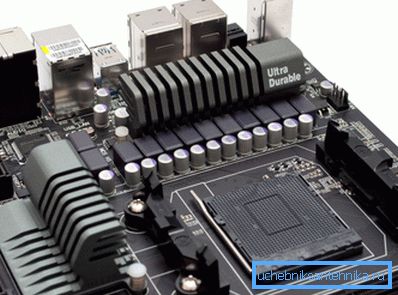

Современа матична плоча со радијатори за ладење на чипсет и транзистори.
  • Различни контролни чипови, рутери, прекинувачи итн.

Собрание

И покрај различните облици на радијаторот, постојат неколку начини да ги инсталирате сами.

Радијаторите за LED ленти најчесто се монтираат на конвенционален универзален лепак или силиконски запечатувач, како и на завртки за самопреслушување. На самата лента се користи лепило слој применет од страна на производителот за прицврстување.

Радијаторите за централни и графички процесори користат прстенести прстиња и механизми за завртки за сигурна фиксација. Во повеќето случаи вентилаторот е инсталиран на радијаторот.

Конечно, топлото лепило често се користи за инсталирање на профилот на радијаторот на транзисторите на моќните конвертори во отсуство на дупки во таблата за прицврстување на пролетта. Инструкциите за неговата употреба се сосема стандардни: лепилото се нанесува на површината на транзисторите, по што радијаторот притиска против нив со умерен напор за 2-3 часа.

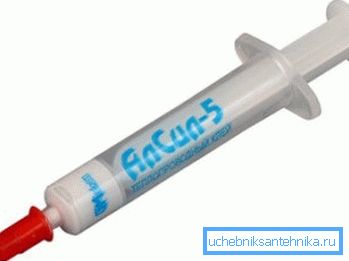

Во фото - домашниот термоглус Алсил-5.

Заклучок

Се надеваме дека нашиот краток воведен преглед ќе изгледа информативен за читателот. Како и секогаш, тој може да добие повеќе информации од видеото во оваа статија. Успеси!
