Проектот за греење на двокатна куќа: пресметка и избор на

Што би можело да биде греењето во 2-катната куќа? Како да се разреди течноста за ладење, какви уреди за греење треба да се користат? Како да се пресмета топлина излез на котел, и кој котел треба да преферираш? Во написот не се тврди вистината во крајна смисла: таа ја изразува само гледиштето на авторот за овие проблеми.

Пресметки

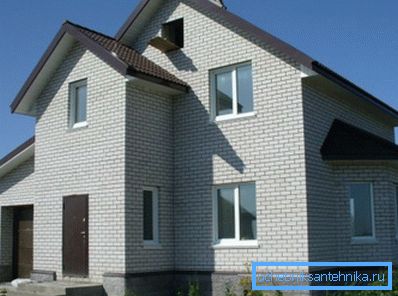

Како се пресметува шемата за греење на водата од приватна куќа со 2 спрата?

• 60 вати на топлина по кубен метар волумен се земени како основна вредност на топлинска енергија.
• 100 вати на топлина се додаваат на секој прозорец во надворешниот ѕид, 200 до секоја врата.
• Во зависност од климатската зона, се избира регионален коефициент:

Така, греењето на 2-катна зграда со површина од 70 метри, висина на таванот од 3 метри, 8 прозорци и 3 врати, која се наоѓа во Севастопол, може да се пресмета како што следува:

1. Волуменот на просторијата е (70 * 3) * 2 = 420 м3.
2. Основната топлинска моќност е 420 * 60 = 25200 вати.
3. Прозорци и врати ќе направат сопствени прилагодувања: 25200 + (8 * 100) + (3 * 200) = 26600 вати.
4. Топла клима на Крим ќе ги намали побарувањата за енергија: 26600 * 0,7 = 18620 вати.

Моќта на радијаторите за индивидуални соби се пресметува на ист начин.

Нијанса: не заборавајте за површината на просториите без грејни апарати. Ако ходникот се загрее поради батериите во соседната соба, оваа батерија треба да биде избрана според вкупниот волумен на двете простории.

Како да се бројат киловати во бројот на делови од батерии? Доволно е да се подели пресметаната моќ на уредот во моќта на еден дел, кој секогаш е наведен во придружната документација. Во негово отсуство, можете да се фокусирате на следните вредности:

Распоред

Што треба да биде шемата за греење на 2-катната зграда - дистрибуција на носач на топлина и поврзување на уреди за греење? Еве две наједноставни и достапни решенија.

Стои со врвно полнење

Течноста за ладење се крева од котелот во поднаписот лоциран на таванот, и се враќа во повратен цевковод преку столбовите со грејни апарати. Шемата е атрактивна, меѓу другото, бидејќи овозможува организирање на греење на 2-ката куќа со природна циркулација: со подна површина до 50 м2, таа ќе работи стабилно без циркулациона пумпа.

Двокреветна Ленинградка

Ленинградскиот систем, или типот на барака, е уште поедноставен и повеќе грешка е толерантен. Општо земено, тоа е прстен помеѓу цевките за снабдување и враќање на котелот, паралелно со тоа што се поврзуваат радијаторите на системот за греење.

Во врска со нашата ситуација, шемата за греење на 2-катната зграда ќе вклучува два прстени. Три дополнителни метри флашинг на вториот кат нема да ја променат температурата на радијаторите било значајно; сепак, ако сакате, може да бидете збунети со балансирање на прстените со инсталирање на одвојување на долниот пригушен прстен.

Поврзување на радијатори

Радијаторите со мала должина (до 6-7 делници) се прилично поврзани традиционално - двете страни се наоѓаат на едната страна.

Но, со поголема должина, се користи една од двете алтернативни шеми:

• Дијагонала - кога протокот и вратениот проток се доведуваат надесно и одлево, до долните и горните нишки.
• Долу надолу - кога се користат два нишки теми за поврзување.

Во двата случаи, попогодно е да се користат приклучоци за приклучоци, а американските жени користат спојки за брзо ослободување со капачка навртка.

Материјали

Што е подобро да се изгради греење со свои раце? Ајде да одиме низ неговите главни елементи.

Котел

Ако вашата куќа е гасифицирана, најдобрата опција во однос на трошоците за греење е гасен котел. Пожелно - кондензација: употребата на вкупната топлина на согорувањето на гасот (вклучувајќи ја и енергијата што се зема од производите за согорување за време на нивната кондензација) ја зголемува неговата ефикасност за 9-11%.

Безбедност

Во затворен систем, тој е одговорен за таканаречената безбедносна група - автоматски отвор за проветрување, сигурносен вентил и манометар. Покрај нив, колото е завршено со експанзионен резервоар, компензирајќи за зголемување на волуменот на течноста за ладење за време на експанзијата. Неговиот волумен е земен приближно еднаков на 1/10 од вкупната количина на течноста за ладење.

Корисно: Волуменот на течноста за ладење во избалансиран систем обично се претпоставува дека изнесува 15 литри на 1 kW-час котел.

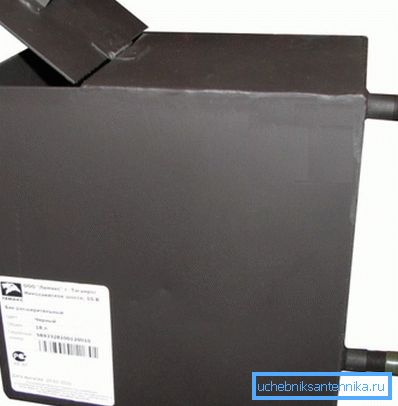

Во отворен систем (најчесто е направен систем за греење со вградена 2-катна зграда), функциите на сите горенаведени уреди се доделуваат на отворен резервоар за проширување. Монтирано е на таванот од вториот кат или на таванот. Дневните се поставени со константен наклон, така што воздухот од нив е истеран од течноста за ладење во резервоарот.

Грејни апарати

Ако ја користите шемата за греење на 2-катната зграда со котел со цврсто гориво, се препорачува пресек на радијатори од леано железо или регисти. Нивната голема маса и голем внатрешен волумен значат дека по истекувањето на горивото колото ќе се олади прилично бавно.

Во сите други случаи, најдобар избор е алуминиумски пресек радијатори.

Која е причината за наставата?

• Тие имаат одлична дисипација на топлина.
• Нивниот изглед ќе се вклопи во најсофистицираниот дизајн на дневната соба.
• Конечно, цената - од 280 рубли за дел - не изгледа разурната за најекономичниот сопственик на куќи.

Цевки

Типичниот температурен опсег за автономно греење е 50-75 ° C со притисок од не повеќе од 2,5 атмосфери.

Од тука и препораки за избор на цевки за греење:

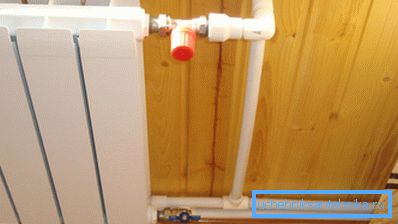

• Засилен полипропилен. Зајакнувањето значително ќе го намали термичкото ширење на материјалот.

• Покриен полиетилен.
• Метал-пластика. Подобро - со притисните фитинзи: компресијата е многу чувствителна на квалитетот на калибрацијата и со најмала повреда на технологијата за неколку месеци почнуваат да течат низ врските.

Заклучок

Се надеваме дека нашите препораки ќе му помогнат на читателот во дизајнот и конструкцијата на сопственото греење. Како и обично, во приложеното видео можете да најдете дополнителни тематски информации. Успеси!
