Приватна куќа греење дизајн - главните фази

Уредот за греење во куќата може да се подели на два дела: теоретски - потребните пресметки се изведуваат, и практични - според завршените цртежи, жиците се изведуваат на подови и котел. Со оглед на важноста на правилниот избор на компоненти, статијата се фокусира на теорискиот дел.

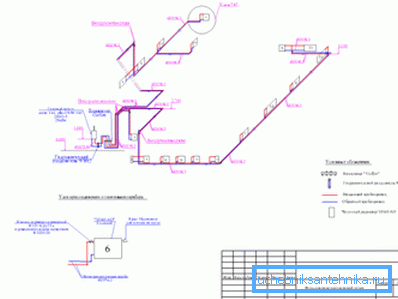

Дизајн на системот за греење

Проектирањето на домашно греење во границите на градот овозможува да се оди по наједноставниот пат и да се организира централизирано греење. Во овој случај, доволно е едноставно да се одреди должината и дијаметарот на цевките, како и да се одбере саканата големина на радијаторот. Трошоците во овој случај ќе бидат минимални, бидејќи не мора да трошите пари на котелот или на циркулационата пумпа.

Тоа ќе биде малку потешко да се постигне истата задача, но за селска куќа. Со веројатност од 99,9%, не постои централно греење надвор од градот, во најдобар случај, електричната енергија и гасот се испорачуваат до куќата. Во овој случај, дизајнот на системите за греење за селска куќа, исто така, ќе вклучува избор на моќност на котелот.

На излезот, мора да добиеме конкретни податоци за:

• минимум котел моќ;
• материјал, должина и дијаметар на цевки;
• бројот на радијатори и нивната површина;
• циркулациона пумпа за греење.

Општи одредби за проектирање на греење во домот

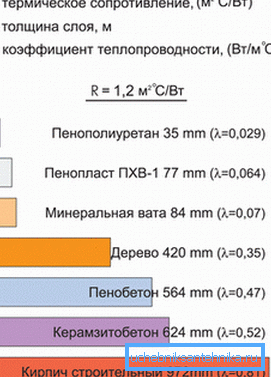

Дозволете ни да го анализираме дизајнот на системот за греење на селска куќа - во овој случај потребно е да се одреди минималната котелска моќ што е доволно за да се загрее куќата. Пресметката се базира на фактот дека загубата на топлина преку ковертот на зградата мора да биде компензирана со внесот на топлина од котелот.

Во општиот случај, пресметката се врши според формулата

Каде

• Q - загуба на топлина, W;
• S е површина на ковертот на зградата (таван, ѕид);
• ?T-температура разликата на улица и во внатрешноста на куќата, C;
• ? - коефициент на топлинска спроводливост, референтна вредност, W / m •? C;
• V - дебелина на ковертот на зградата, м.

Обрни внимание! Ако не сакате да се мачи со стандардниот метод на пресметка, секогаш можете да користите онлајн калкулатори. Се разбира, точноста на пресметката ќе страда, но, како што покажува практиката, за изборот на котелот тоа ќе биде доволно.

Во принцип, кога се спроведува проектирање на греење на станбена зграда, потребно е да се земат предвид факторите како што се:

• куќа ориентација;
• климатска зона;
• насоката и силата на преовладувачките ветрови за време на грејната сезона;
• тип на изолација на куќата, инсталирани двојни застаклените прозорци итн.

Поедноставен метод за пресметка

Проектирањето на систем за греење за куќа, исто така, може да се врши со поедноставен метод. Мошне често се користи едноставна зависност, според која 1 м² Областа дава загуба на топлина од околу 100 вати на час. Дадената зависност важи за области со умерена клима.

Кога се пресметува, се препорачува да се користат повеќе фактори за префинетост:

• ако висината на таванот се разликува од 3 метри, тогаш се внесува фактор на корекција h / 3, каде што h е висина на таванот;
• за аголни простории, загубата на топлина се зголемува за 80%, фактор 1,8;
• ако бројот на прозорци надминува 1, тогаш корекциониот фактор е 1.8;

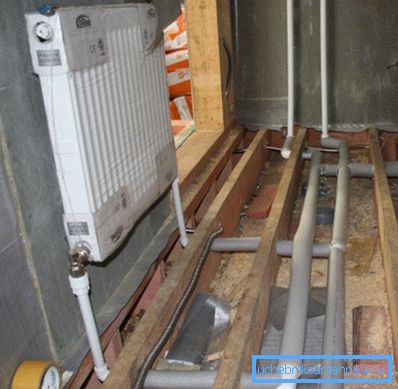

• Исто така, се зема предвид методот на поврзување на радијаторот. Ако се користи пониско поврзување, батеријата ќе се загрее малку полошо, така што ќе се воведе фактор на корекција од 1,1;

• за осигурување, добиениот резултат може да се зголеми за околу 15-20%, така што греењето има маргина на безбедност во случај на тешки мразови, коефициентот е 1.2.

Кога пресметката се врши со рака, резултатот е споредлив со точност со препораките на производителите на котли. Размислете за мал пример за пресметка: треба да го одредите капацитетот на котелот, доволно за да се загрее куќа со вкупна површина од 160 m² тавани 2,9 м.

Постапка за пресметка:

• ние ја одредуваме загубата на топлина посебно за просториите со наведените коефициенти. Губење на топлина Q = 160 • 0,1 • 1,2 • 2,9 / 3,0 = 18,56? 19 kW;

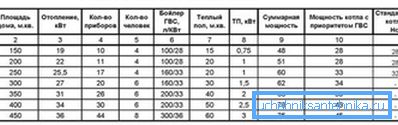

• се споредуваат со просечната препорачана котелска моќност во зависност од областа. Може да се види дека резултатите биле сосема блиски. Сега можете да изберете специфичен модел на електричен, гасен или цврст гориво котел фокусирајќи се на моќ. Можете да купите модел со мала маргина на власт, цената на котлите со разлика од неколку киловати не е многу различна.

Избор на радијатори

Батеријата е само "посредник" кој е одговорен за пренос на топлина од котелот. Јасно е дека грејната површина на собата е силно под влијание на површината на радијаторот. Затоа, неопходно е претходно утврдување на потребниот број на секции.

Производителот за секој модел на радијатори е должен да ја нагласи топлинската енергија - колку ќе даде топлина 1 секција кога е наполнета со течноста за ладење. Знаејќи ја загубата на топлина во просторијата, можете лесно да го одредите потребниот број на делови од радијаторот.

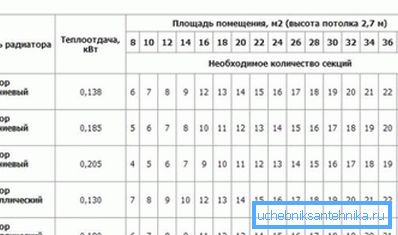

Инструкциите за броење на потребниот број на секции ќе изгледаат вака:

• се утврди загубата на топлина во собата. На пример, за површина од 25 m² со тавани од 2,9 метри, загубата на топлина ќе биде Q = 25 • 0,1 • 1,2 • 2,9 / 3,0 = 2,9 kW;
• делот за моќ зависи од видот на ладилникот, на пример, за алуминиумска A500 батерија, тоа е 0,185 kW;
• го одредува потребниот број на секции N = 2.9 / 0.185 = 15.67? 16.0 ЕЕЗ. Резултатот е исто така близок до вредностите препорачани од производителите на батерии.

Обрни внимание! При инсталирање на радијатори не е препорачливо да ги затворите со завеси, тоа ќе доведе до намалување на пренос на топлина.

За грејни цевки и циркулациона пумпа

Дијаметарот на цевката мора да биде доволен така што течноста за ладење може да циркулира без проблеми при дадена брзина долж греењето. Обично само изберете ги препорачаните просечни вредности во зависност од делот од грејното коло. За risers, се користат дијаметри до 50 mm, за поставување на подови - помалку.

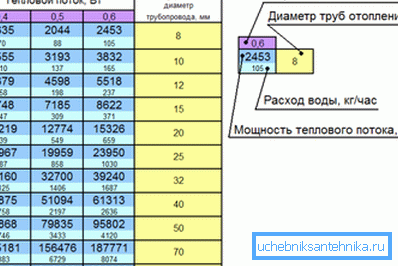

При дизајнирање на куќа затоплување се врши независно, можете да ги користите вредностите дадени во табелата.

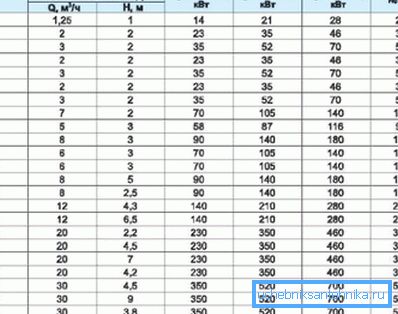

Што се однесува до циркулационата пумпа, таа се избира со 2 индикатори:

• стапка на храна;
• притисок на главата.

Минималната потребна пријава е определена со формулата

во оваа формула

• Q - снабдување со топлинска енергија, kW;
• ?T е разликата во температурата помеѓу цевката и враќањето ,?

Потребната глава се определува од следната врска

каде

• R - намалување на притисокот поради триење во права делови, Pa / m;
• l - цевка должина до најдалеку батерија, м
• ?Z е збир на локални отпори.

Обрни внимание! При изборот на пумпа, треба да изберете модел чии карактеристики се колку што е можно поблиску до вредностите добиени при пресметката.

Сумирање

Дизајн на греење не е толку тешко како што може да изгледа на прв поглед. Дури и лицето кое е површно запознаено со регулаторната рамка и методите на пресметка може да се справи со ова. Со цел да се гарантира топлината во куќата, само треба да се придржувате кон предложените препораки.

Во видеото, дизајнот на системот за греење се разгледува подетално.
