Пресметката на дијаметарот на цевката за греење е важна фаза

Кога станува збор за инсталирање на систем за греење, доста често цевката е избрана само врз основа на советите на пријателите или препораките на продавачите во продавницата. Пресметката на дијаметарот на цевката за греење не е секогаш направена.

Изборот на по случаен избор, постои ризик дека системот за греење ќе работи неефикасно.

Ефектот на дијаметарот на греењето

Инструкциите за инсталација на системот за греење најверојатно нема да влијаат врз пресметката на цевководот (исто така, откријте како да го пресметате дијаметарот на цевката за греење).

Во меѓувреме, кога се движите низ цевка, течноста за ладење наидува на неколку видови на отпор, и ова треба да се земе предвид при изборот на стандардна големина:

• ѕидно триење. Поради тоа, дел од брзината е изгубена;
• губење на брзината при свиоци. Монтажата околу станот не може да се изврши без врти (покрај тоа, дали се претвора под агол од 90?);

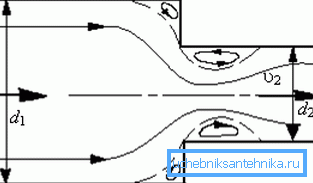

• промена на дијаметар. Ако се обидувате да користите различни големини при жици во станот, тогаш отпорот на проток ќе се забележи и во местата на конјугација на различни големини.

Обрни внимание! Стеснувањето на дијаметарот на грејната цевка е непожелно. Кога жици околу куќата треба да ја користите истата големина. Исклучок е дозволен во случај на голема должина на кружната јамка, во кој случај е можно да се зголеми брзината на течноста за ладење со намалување на Д.

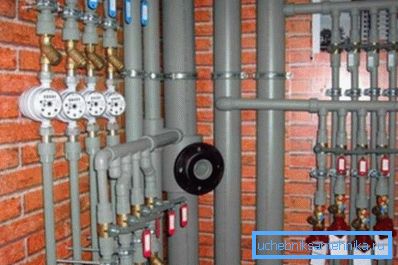

Што се однесува до самиот гасовод, неговата главна карактеристика која влијае на движењето на течноста за ладење може да се нарече внатрешен дијаметар (D). Колку е помал тоа, толку е поголем притисокот, и обратно - како расте Dw, притисокот во системот се намалува. Ова треба да се земе предвид при изборот на дијаметарот на цевката за загревање.

Честа грешка на аматерски водоводџии е поврзана со овој феномен. Тие се сигурни дека ако земете поголема големина, тогаш повеќе грејачи ќе помине низ радијаторите и салата ќе се загрее побрзо.

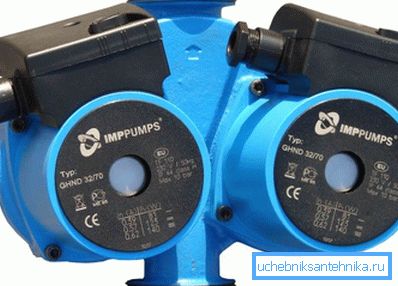

Всушност, ефектот ќе биде спротивен - поради падот на притисокот, батериите ќе останат кул. Во овој случај, инсталацијата на помоќна циркулациона пумпа може да помогне, но цената на таквото решение е висока, полесно е да се избере вистинскиот дијаметар.

Пример за пресметка на системот за греење

Како по правило, поедноставената пресметка се изведува врз основа на параметри како што се волуменот на просторијата, нивото на неговата изолација, протокот на течноста за ладење и температурната разлика во влезните и излезните цевководи.

Дијаметарот на цевката за загревање со принудна циркулација се определува во следниот редослед:

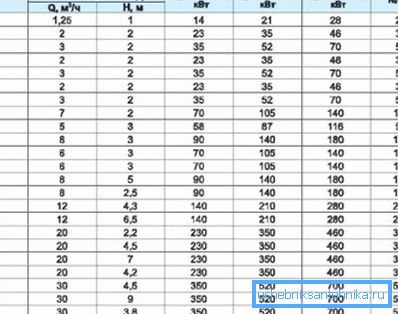

• се утврдува вкупната количина на топлина што мора да се достави во просторијата (излез на топлина, kW), можете исто така да се фокусирате на податоците на табелата;

• барајќи брзина на движење на водата, да го одреди оптималното Д.

Пресметка на топлинска енергија

Како пример, ќе има стандардна соба со димензии од 4,8 x 5,0 x 3,0 m. Греење коло со принудна циркулација, потребно е да се пресмета дијаметар на греење цевки за жици околу станот. Основната формула е како што следува:

во формулата, се користи следната нотација:

• V е волуменот на просторијата. Во примерот, тоа е еднакво на 3,8 • 4,0 • 3,0 = 45,6м³;
• ?t е разликата помеѓу температурата на улица и во просторијата. Во примерот, земени 53? Ц;

• K е посебен коефициент кој го одредува степенот на изолација на објектот. Општо, неговата вредност е во опсег од 0,6-0,9 (се користи ефективна термоизолација, подот и кровот се изолирани, се инсталирани најмалку двојни застаклени прозорци) до 3-4 (згради без топлинска изолација, на пример, кабини). Во примерот се користи средна варијанта - станот има стандардна топлинска изолација (K = 1,0 - 1,9), прифатен е K = 1,1.

Вкупната излезна топлина треба да биде 45,6 • 53 • 1,1 / 860 = 3,09 kW.

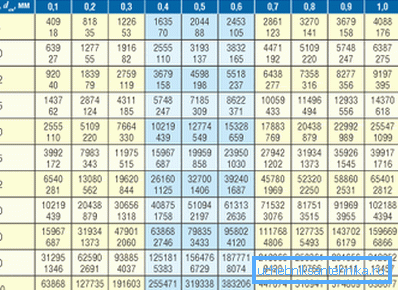

Можете да ги користите табеларните податоци.

Дијаметар определување

Дијаметарот на цевките за греење се одредува со формулата

Каде се користи нотација

• ?t-температура разлика на течноста за ладење во цевките за снабдување и празнење. Сметајќи дека водата се снабдува на температура од околу 90-95 ° C и има време да се олади до 65-70 ° C, температурната разлика може да се земе како еднаква на 20 ° C;
• v-брзина на движење на вода. Не е пожелно да надмине 1,5 m / s, а минимално дозволениот праг е 0,25 m / s. Препорачливо е да се запре со средна брзина од 0,8 - 1,3 m / s.

Обрни внимание! Погрешен избор на дијаметар на цевки за греење може да доведе до пад на брзината под минималниот праг, што пак ќе предизвика заглавување на воздушниот сообраќај. Како резултат на тоа, работната ефикасност ќе стане нула.

Вредноста на Двн во примерот ќе биде v354 • (0,86 • 3,09 / 20) / 1,3 = 36,18 мм. Ако се обрне внимание на големини, на пример, ПП цевководи, јасно е дека едноставно нема такво ДВН. Во овој случај, само да го одберете најблискиот дијаметар на цевките за пропилен за греење.

Во овој пример, можете да изберете PN25 со Dv 33.2 mm, ова ќе доведе до мало зголемување на брзината на течноста за ладење, но сепак ќе остане во прифатливи граници.

Карактеристики на системите за греење со природна циркулација

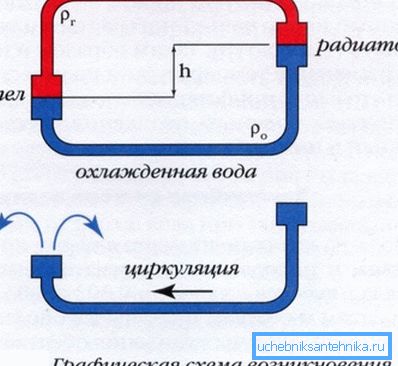

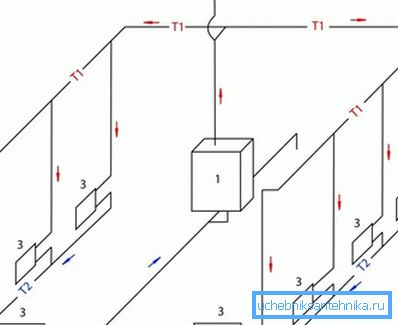

Нивната главна разлика е во тоа што тие не користат циркулациона пумпа за да создадат притисок. Течноста се движи со гравитација, по загревањето, се турка нагоре, потоа поминува низ радијаторите, се лади и се враќа во котелот.

Во споредба со системите со принудна циркулација, дијаметарот на цевките за загревање со природна циркулација треба да биде поголем. Основата на пресметката во овој случај е дека циркулирачкиот притисок ги надминува загубите на триење и локалните отпори.

За да не се пресметува вредноста на циркулациониот притисок секој пат, постојат посебни табели составени за различни температурни разлики. На пример, ако должината на цевководот од котелот до радијаторот е 4.0 m, а температурната разлика е 20 ° C (70 ° C во излезот и 90 ° C во напојувањето), тогаш циркулациониот притисок ќе изнесува 488 Pa. Врз основа на ова, брзината на течноста за ладење е избрана со промена на D.

При извршување на пресметките со свои раце, потребна е и пресметка на верификација. Тоа е, пресметките се вршат во обратен редослед, целта на тестот е да се утврди дали загубите поради триење и локалниот отпор не го надминуваат притисокот во циркулацијата.

Сумирање

Пресметката на нафтоводот е многу важна задача во фазата на проектирање. Информациите во статијата ќе ви овозможат самостојно да го пресметате системот за греење, така што ќе се гарантира удобна микроклима во куќата (видете го и написот Кои цевки за греење се подобри: анализа на 4 најчести опции).
