Пресметка на уреди за греење: едноставни шеми

Како да се пресметаат параметрите на грејачот за просторија со познати карактеристики? Во оваа статија, ние ќе се запознаеме со неколку едноставни шеми кои обезбедуваат прифатлива точност на резултатите. Ние нема да се качуваме во џунглата: сите пресметки може да се прават со рака со лице кое е далеку од топлинско инженерство. Затоа оди.

Што мислиме

Ајде да ја скршиме големата задача во мали фази.

Ние треба:

1. Научете како да ја процените потребата од просторијата во топлина.

Забелешка: подобро е да имате шеми за пресметка во вашиот арсенал за двете куќи со нормализирана отпорност на пренос на топлина, и за објекти со значително подобра или полоша изолација.

1. Научете како да ја пресметате грејната моќ на грејачот во бројот на делови од радијаторот.
2. Дознајте како да ја процените моќта на уредите што не се состојат од стандардни секции.

Во овој ред, и продолжи понатаму.

Термичка моќност

Ние даваме два начини да го оцениме.

За нормализирана термичка отпорност

За објекти кои ги исполнуваат барањата на SNiP 23-02-2003 Термичка заштита на зградите, потребата за топлина може да се пресмета според следнава шема:

• Основна вредност се зема еднаква на 40 вати по кубен метар на загреана соба или стан.
• Тоа се множи со фактор во зависност од поставеноста на собата.

• 100 вати на топлина се додаваат на секој стандарден прозорец, а 200 до вратата што води до улицата.
• Воведен е регионален коефициент.

Да ја пресметаме потребата за термичка грејна моќ за просторија со димензии 4 * 5 * 3 метри во градот Комсомольск-на-Амур на територијата Хабаровск.

Собата е агол со два прозорци.

1. 40 вати по коцка даваат 40 * 4 * 5 * 3 = 2400 вати.
2. Бидејќи просторијата е аголна, ние користиме фактор 1.2. 2400 * 1.2 = 2880.
3. Пар прозорци ќе ја влошат ситуацијата. 2880+ (2 * 100) = 3080 вати.
4. Климатската зона ќе ги направи сопствените прилагодувања. 3080 * 1,6 = 4928 вати.

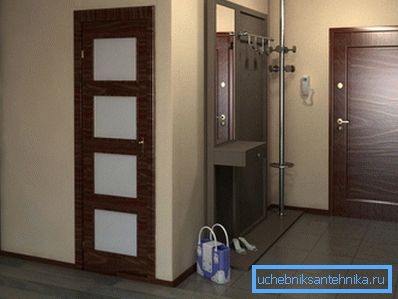

Нијанса: ако во станот има простории без грејни апарати, нивниот обем, исто така, треба да се земе предвид при пресметувањето. Значи, ако коридорот со големина од 4 * 1 * 3 метри се граничи со нашата соба, потребна е топлинска енергија за (4 * 5 * 3) + (4 * 1 * 3) = 72 м3 од загреаната просторија.

За нестандардно затоплување

Ако квалитетот на изолацијата е многу подобар или полош од препорачаниот SNiP, формулата Q = V * Dt * K / 860 се користи за проценка на потребата за топлина, во која:

• П - негуваната моќ во киловати.
• V е волуменот на просторијата во кубни метри.
• Dt е максималната температурна разлика помеѓу внатрешниот и надворешниот воздух.
• K - коефициент на изолација. Неговата вредност може да се пресмета приближно, водејќи се од следнава табела:

Параметарот Dt обично се зема еднаква на разликата помеѓу вредностите на внатрешната температура препорачани од SNiP и просечниот минимум од најстудениот месец во последните неколку години. Фокусирајќи се на апсолутен минимум ќе биде некој вид на брутална сила: ако, да речеме, во Крим има -25, тогаш само еднаш на секои неколку години за еден или два дена.

Ајде да ја пресметаме топлинската енергија од истата просторија во Комсомолск-на-Амур, наведувајќи дека прозорците во него се опремени со двојни застапени прозорци, а дебелината на ѕидовите од тули е 60 сантиметри.

1. Волуменот на просторијата е 4 * 5 * 3 = 60 м3.
2. Минималната собна температура за аголна просторија во оваа климатска зона фиксирана од SNiP е + 22 C.
3. Просечниот минимум во јануари е -30,8 C.
4. Го земаме коефициентот на топлинска изолација еднаков на 0,8.

Пресметката на грејните уреди за нашата соба ќе изгледа како Q = 60 * (22 - -30,8) * 0,8 / 860 = 2,94 kW. Лесно е да се види дека ширењето со првиот резултат е доста големо.

Уреди

Инструкциите за избор на плоча, тубуларен радијатор или конвекторско греење е исклучително едноставна: доволно е да се проучи документацијата за уредот. Производителите секогаш укажуваат на топлинска моќност за стандардна температура на делта помеѓу течноста за ладење и воздухот на 70 степени.

Ве молиме запомнете: преполовување на температурата на делта (на пример, на +20 во просторија и температурата на батеријата од +55 C) неизбежно ќе доведе до двојно намалување на моќта.

Во придружните документи и на веб-страницата на производителот можете, по правило, да ги најдете вредностите на топлински проток за одделни делови од пресекниот радијатор.

Во отсуство на документација, можете да се фокусирате на следните просечни вредности:

• Оддел за леано железо - 160 вати.
• Биметален дел - 180 вати.
• Алуминиумски дел - 200 вати.

Значи, за да се добие топлинска моќ од 2940 вати, 2940/180 = 17 (заокружување) биметални делови е доволна.

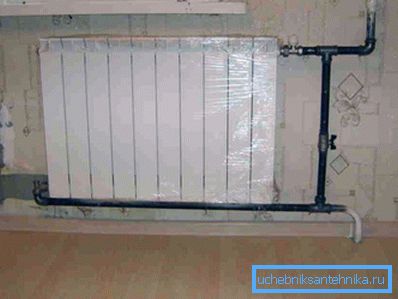

Корисно: радијаторите од оваа должина треба да бидат поврзани дијагонално или долу до долу. Инаку, целата течност за ладење ќе циркулира само низ првите делови.

Специјален случај

Ниската цена го прави многу привлечен за користење на регистар на челични цевки. Сепак, домашните дизајни обично немаат техничка документација.

Како да се изврши пресметката во овој случај?

1. Излезот на топлина од една хоризонтална цевка во вати се пресметува како Q = 3.1415 * Dн * L * 11.63 * Dt. Во него, DN е надворешниот дијаметар на цевката (во метри); L е неговата должина во метри, Dt е делтата на температури помеѓу воздухот и течноста за ладење.
2. Излезот на топлина од другите делови од регистарот кој се наоѓа над оваа цевка се пресметува на ист начин, но со користење на дополнителен фактор од 0,9.

Значи, со надворешен дијаметар од 208 mm, со должина од 3 метри и со температурата на делта од 70 ° C, моќта на дводелниот регистер ќе биде (3.1415 * 0.2008 * 3 * 11.63 * 70) + (3.1415 * 0.2008 * 3 * 11.63 * 70) * 0.9 = 1596 + 1436 = 3032 вати.

Заклучок

Повторно: покажавме наједноставни шеми на приближни пресметки, несоодветни за професионална употреба, но давајќи прилично точни резултати. Како и секогаш, приложеното видео ќе му понуди на читателот дополнителни материјали. Успеси!
