Пресметка на системот за греење: како да го изберете

Греење на куќата во климата во Русија не е луксуз, туку витална потреба. Ако во урбани услови не треба да размислувате за тоа - постојат топлински станици, топлински и електрични централи, котлински куќи кои целосно ќе обезбедат домување за греење, а потоа во вашата куќа треба да размислите за сè себе.

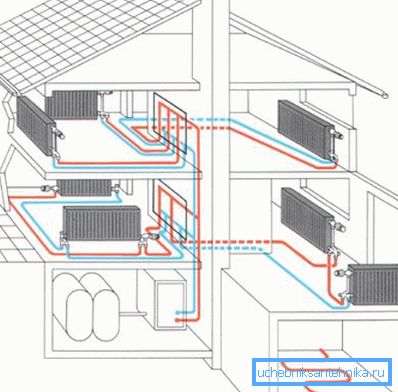

Во овој случај, живеалиштето треба да биде опремено со автономни системи за греење. Пред да ја инсталирате мрежата, таа мора да биде дизајнирана и пресметана. Ова е она што ние ќе го изгубиме во оваа статија.

Пресметка на уреди за греење

Како топлина носител, обично вообичаена вода е избрана во сопствените куќи. И самиот систем за греење може да биде затворен или отворен.

Вид на котел

Тип на генератор на топлина што треба да го изберете, со оглед на видот на енергија што е најпристапна и ефтина во вашата област.

Под категорија на уреди според тип на гориво што се користи.

1. Електрични котли. Греење куќа врз основа на нив не е многу популарна кај нас, бидејќи струјата е скапа и може да се испорача со прекини или падови на напон. И за сигурна работа на таков уред потребен е стабилен систем за напојување.
2. Апарати за цврсто гориво. Наједноставните единици. Рускиот пазар претставува голем број од нивните модели, и со рачно и автоматско полнење гориво. Цената на најновите аналози, се разбира, е повисока.
3. Гасни агрегати. Овие уреди имаат висока ефикасност. Нивните сегашни модели имаат целосно автоматизирани работни циклуси. Тие се компактни со висок степен на перформанси. Таквиот уред е оптимален ако вашиот дом е поврзан со централна мрежа за снабдување со гас.

Обрни внимание! Изработка на пресметка на хранење на системот за греење, имајте во предвид дека цената на гасот се зголемува цело време. Затоа, пожелно е да се опреми грејната мрежа на неа со системи за заштеда на енергија и автоматизација.

1. Течни уреди за гориво. Овие котли работат на дизел, керозин, мазут, масло работа. Тие се високо продуктивни, практични, такво гориво е достапно и евтино.

Слични генератори на топлина може да се стави на дача, во колиби и куќни населби. Сепак, течно гориво е оган и експлозив. Затоа, за резервоари со него треба да одвоите посебни простории и внимателно да се придржувате на безбедносните мерки на претпазливост.

Некои точки треба да се разгледаат

1. Котлите за мазут за системи за греење имаат една важна предност. Нивниот горилник може да се замени за гасен аналог, а единицата ќе може да работи на соодветен енергетски носач.
2. Од апарати за цврсто гориво најдобро е да поставите свои сопствени пиролиза. Тие се најекономични, нивната ефикасност, благодарение на подобрениот дизајн, достигнува 85%. Таквите единици имаат два огништа. Во првиот од нив, горивото полека се распалува и испушта топлинска енергија, како и запалив (пирозичен) гас. Вториот, заедно со воздухот, потоа влегува во втората оганска комора, каде што е запалена, создавајќи дополнителна топлина.

1. Конвенционалните котли на цврсто гориво имаат значителен недостаток - тие не можат да бидат опремени со ефикасни автоматизирани системи. Поаѓајќи од тоа, потребно е рачно да го ставате горивото на секои 4/6 часа.

Постојат модели на единици на кои можете да го поврзете бункерот. Горивото од него автоматски влегува во котелот.

Сепак, тоа трае не повеќе од 1,5 дена. Потоа треба рачно да ја вчитате капацитетот.

Пресметка на карактеристиките

По изборот на типот на генератор на топлина, спроведувањето на дизајнот и пресметката на системите за греење, неопходно е да се утврди неговиот капацитет и општи карактеристики на системот.

За да се изврши прелиминарна пресметка, доволно е да се умножи површината на просторијата со коефициентот на климатска моќ на топлинскиот генератор. Резултатот од пресметката понатаму се дели со 10.

Ова е наједноставната формула погодна за услови за живеење. Со помош, можно е да се спроведе приближна пресметка и дизајн на системите за греење со мал број познати фактори.

Малку повеќе за овие пресметки.

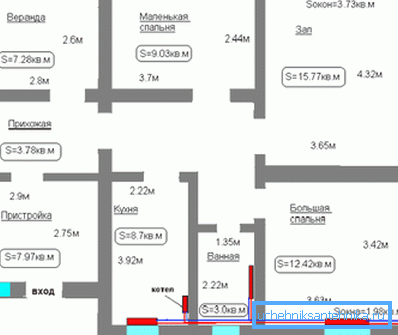

1. Во однос на вжештената област, честопати се зема сумата за сите области на куќата. Ова е грешка, бидејќи Како по правило, се загреваат само просториите на зградата во која едниот надворешен ѕид. Оваа пресметка на топлинското инженерство е точно, во која се земаат предвид само просториите со надворешни ѕидови. Истовремено, на резултатите од пресметките се додава мала маргина на продуктивност за котелот. Неопходно е за ситуација кога зимата ќе биде премногу сурова за вашето подрачје.
2. Коефициентот на климатска моќ е многу важен за практични пресметки на греењето. Неговата вредност зависи од областа во која се наоѓа куќата.

• Значи, за Центарот на Руската Федерација бројката изнесува 1,3 / 1,6 kW;
• за југ - 0,8 / 0,95;
• за север на Русија - 1,6 / 2,2.

Пример за пресметка на системот за греење (котелска моќност) за зграда од 100 м2 за централните региони на Руската Федерација:

Vk = 100 • 1.2: 10 = 12 kW

Бројот на делови за батерии

Упатството забележува дека компетентен проект за греење е невозможен без да се утврди потребниот број на делови од радијаторот. Овој параметар може да се пресмета со наједноставна формула: површината на просториите се множи со 100, добиената бројка е поделена со моќноста на еден дел од радијаторот.

Да ги разгледаме позициите на формулата подетално.

1. Затоплена површина. Моќта на грејните уреди се пресметува за секоја специфична просторија. Затоа, формулата треба да вклучува и површина од една соба. Сепак, постои исклучок. Ако сакате да бидете топло во соседната соба, со оној во кој ќе има радијатори, тогаш се пренесува површината на двете простории.
2. Бројот 100 е земен од SNiPa. Тоа значи дека за 1 м2 дневни соби е потребно 100 W топлинска енергија на батериите.
3. Ефикасноста на еден дел од радијаторот може да биде различна и зависи од материјалот на неговото производство и карактеристики на дизајнот. Кога не можете точно да го дознаете овој параметар, можете да работите со вредност од 200 вати. Тоа е еднакво на просечната моќност на секој дел од модерните радијатори.

Ние дадовме конкретен пример за пресметка. Нека површината е 20 квадратни метри. Моќта на еден дел од избраните радијатори е 170 W за тоа. Одреди го бројот на потребни делови:

N = 20 • 100: 170 = 11.7 = 12.

Обрни внимание! Ако собата е аголна или завршена, а потоа има направено пресметки, нивниот вкупен број треба да се помножи со коефициент од 1,2. Значи, го добивате бројот на делови од радијаторот, земајќи ја предвид зголемената загуба на топлина во просторијата.

Специфични професионални пресметки во формулите

Размислете како пресметувањето и инсталирањето на системите за греење од страна на професионалци.

Што е хидраулична пресметка?

Задачите на целокупната хидраулична пресметка на системот вклучуваат следново.

1. Одредување на пресек на гасоводот и во врска со ова - пресметување на волуменот на водата во системот за греење.
2. Наоѓање на големината на притисокот (работен притисок) во различни делови на мрежата.
3. Пресметка на капки на притисок / глава.
4. Точното поврзување на сите точки на мрежата во динамички и статични режими. Ова е неопходно за да се обезбеди дозволениот притисок и саканиот притисок во системот.

Основни пресметковни зависности

Топлински заштитени својства на затворените структури се карактеризираат со нивната отпорност на пренос на топлина (Ro).

1. Ова се изразува со формулата: Ro = Rвн + Rk + Rv. Симболот Rвн е отпорност на пренос на топлина на внатрешниот дел на оградата, кој, пак, е опишан како (m • 2 • ° C): Bm.
2. Rвн = 1 :? Тука? Во е коефициент на топлинско враќање на внатрешноста на затворените структури, тоа е еднакво на 8,7 • (m • 2 • ° C): Bm.
3. RK е термички отпор на затворената структура со секвенцијално поставени слоеви. Rc = R1 + R2 + ... + Rn + Rt на надворешен воздух.
4. R1 =? /?. Еве? значи дебелина на слојот во милиметри, а? - е коефициент на топлинска спроводливост, кој е опишан како Bm: (m • 2 • ° C).
5. Rb е отпорност на пренос на топлина од надворешноста на куќиштето.
6. Rv = 1 :? Н. ? n е коефициент на топлинско враќање на надворешниот дел од оградата, тој се изразува како 23 • Bm: (m • 2 ° ° C).
7. Коефициентот за пренос на топлина k се пресметува според формулата: k = 1: Ro.

Значи, пред да се пресмета системот за греење, се пресметува дебелината на главниот слој на изолација.

Ние дадовме конкретен пример.

1. Надворешниот ѕид на бетон:? = 2400 кг / м? /; ? 1 = 1,92 W / m? ° C; ? 1 = 100 милиметри.
2. Загревање од полиуретанска пена:? = 2400 kg / m?; = 1,92 W / m • ° C; ? = Ro-1: C-1: N-1: 1.

Моќ на системот

Термичката моќност на системот за греење, во вати, е дадена со формулата: Qc = Qo + Qi-Qb.

Тука:

• Qo е загубата на топлина во вати преку затворените структури;
• Чи е загубата на топлина за да се загрее инфилтрирачкиот воздух кој поминува низ вратите, прозорците, слотовите (W);
• Qb - внес на топлина од апарати за домаќинство, исто така, во вати.

Хидраулична пресметка на гасоводот

Пресметката на волуменот на системот за греење е невозможна без хидраулични пресметки на дијаметарот на цевководот. Тие се изведуваат на веќе утврдените термички оптоварувања и пресметаниот притисок (циркулација) во системот.

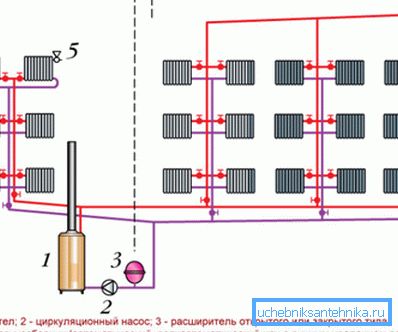

На пример, во две цевки тип на мрежа, главниот циркулациски прстен е монтиран во случај на ртворен тип на дистрибуција на цевки. Со други зборови - преку долниот радијатор од најоптоварените и најодалечените од центарот за топлина на столбот.

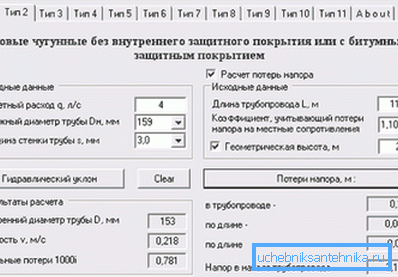

Во оваа ситуација, можете да го користите калкулаторот за пресметување на системот за греење кој се наоѓа на интернет, или сами да ги извршувате пресметките.

За да го направите ова, неопходно е да се одреди помошен параметар - просечната вредност на специфичната загуба на притисок поради триење (Рав, во Па / м), по метар од цевките. Формулата изгледа вака:

Rcp =? • pp: L; во па / м

Во неа симболите значат:

• ? - ова е коефициент кој ги зема предвид загубите на притисок, поради локалните отпори, од вкупниот пресметан притисок (циркулациски притисок), за мрежи со присилна циркулација, овој параметар е 0,65;
• pp е достапен притисок во дизајнираниот систем за греење, во паскали;
• L е вкупната должина на циркулирачкиот прстен, во метри.

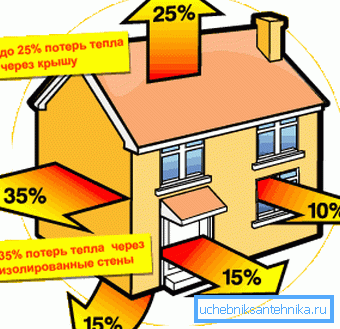

Соба загуба на топлина

Главните загуби на топлина Qo (во вати), преку ковертите на зградата се наоѓаат според формулата Qo = f • k • (tv-tnn) • n.

Тука:

• k е коефициент на термички трансфер на комората;
• f е пресметаната површина на оградата, во квадратни метри;
• tv е температура на воздухот во просторијата, во степени;
• твн - температура на надворешен воздух, во степени;
• n е коефициент кој зависи од локацијата на надворешната површина во однос на надворешниот воздух.

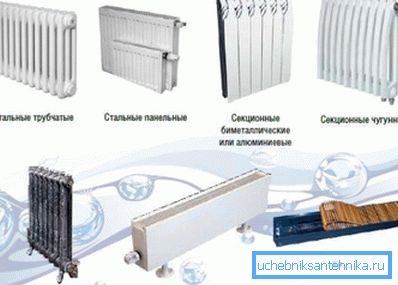

Изборот на радијатори, врз основа на нивните карактеристики

Пред да ја пресметате количината на вода во системот за греење, треба да го изберете типот на радијатори што ќе ги користите. Подолу е дадена табела на карактеристиките на сите сорти што се произведуваат во моментов.

Заклучок

Долгорочното функционирање на системот за греење е можно само со соодветна пресметка и последователна правилна инсталација. Затоа, дизајнот на мрежата треба да се земе многу сериозно. Видеото во статијата ќе ги надополни информациите.
