Пресметка на резервоарот за експанзија за греење: едноставни

Оваа статија е за тоа како да се пресмета експанзијата резервоарот за греење во вашиот приватен дом. Ние ги презентираме потребните формули за пресметките и некои дополнителни податоци што можеби му се потребни на читателот. Затоа оди.

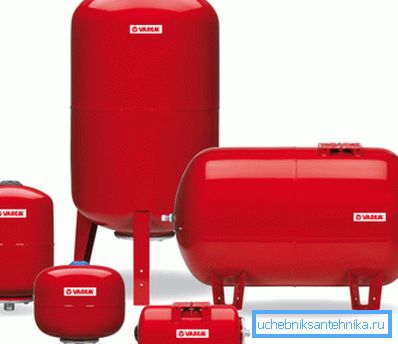

Резервоар

Пред да започнеме со пресметките, вреди да се разбере една суптилност. Вкупниот волумен на експанзиониот резервоар и проширувањето на течноста за ладење се две вредности кои се меѓусебно поврзани, но воопшто не се еднакви една со друга.

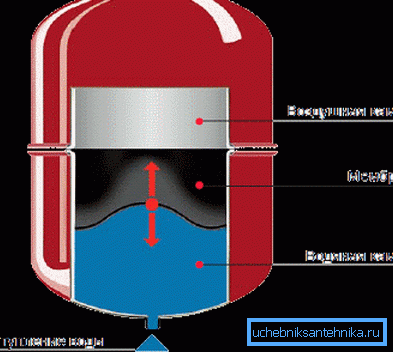

Ова директно следи од шемата за работа на уредот што го испитуваме:

• Неговиот капацитет е поделен на два дела со еластична гумена мембрана.. Еден дел од резервоарот е дизајниран да се полни со течноста за ладење, додека втората е наполнета со воздух со одредено издишување.
• Делот од контејнерот наменет за носачот на топлина се испорачува со цевка за приклучување на колото. На воздухот комора, пак, е завршен со брадавица, која овозможува да се намали притисокот или да се зголеми со рачна или електрична пумпа.

Важно: кога ќе се запали греењето, во комората за проширување на резервоарот се создава прекумерен притисок еднаков на хидростатскиот притисок. Едноставно кажано, кога висината на горната точка на колото над нивото на резервоарот е пет метри, таа се прилагодува на притисок од 0,5 kgf / cm2 (притисок од 1 kgf / cm2 одговара на главата од 10 метри).

Така, волуменот наведен од производителот треба да ја содржи и водата која се раселува со термичка експанзија и воздухот, којшто кога ќе се намали падот на притисокот, ќе го принуди назад во колото.

Планови за плаќање

Едноставно

Наједноставната формула е како што следува: резервоарот за проширување се зема еднаква на 10% од вкупната количина на течноста за ладење. Ако пополнувањето на колото бара 600 литри вода, потребен ви е 60-литарски производ; ако го пополните греењето 800 литри - 80 и така натаму.

Како и сите едноставни шеми, овој има голема грешка. Цената на голема грешка е мала преплатување за вишок димензии, но ако го потцениш резултатот во однос на она што ви треба, ќе добиете постојан одговор на сигурносниот вентил.

Како да направите попрецизна пресметка со свои раце?

Точни

Поточно, потребната вредност се пресметува со формулата V = (Vt x E) / D, во која:

• V е саканата вредност.
• Vt - вкупната количина на греење - радијатори, цевки, котел, итн.
• E е коефициент на проширување на течноста за ладење.
• D е коефициент на ефикасност на резервоарот за експанзија на мембраната.

За да продолжиме, ние очигледно немаме неколку референтни вредности.

Волумен на течноста за ладење во системот

Како можете да дознаете целосен капацитет на вашиот систем за греење?

• Наполнете го со вода и целосно исцедете во мерниот сад.
• Забележувајќи ги промените во мерењата на водомерот кога го пополнува системот од колото за ладна вода.

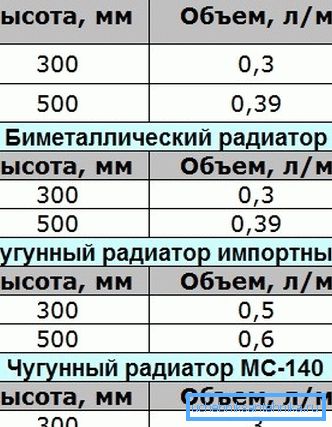

• Ставањето на капацитетите на сите уреди за греење (податоците може да се најдат во документацијата за нив) и сите цевководи (за секој дијаметар тие се пресметуваат со користење на формулата V = Pi * R ^ 2 * H, каде Pi = 3.1415, R е половина од внатрешниот дијаметар на цевката и H е неговата должина).

• Конечно, капацитетот на балансиран систем за греење може да се процени со брзина од 15 литри за киловат на топлинска моќност на котелот. Така, котел со 24 kW обично е поврзан со коло исполнето со 24x15 = 360 литри вода.

Процент на проширување

Во повеќето случаи, обичната вода се користи како средство за ладење. Еве го коефициентот на неговото проширување за различни температури при загревање од почетна вредност од + 10 ° C

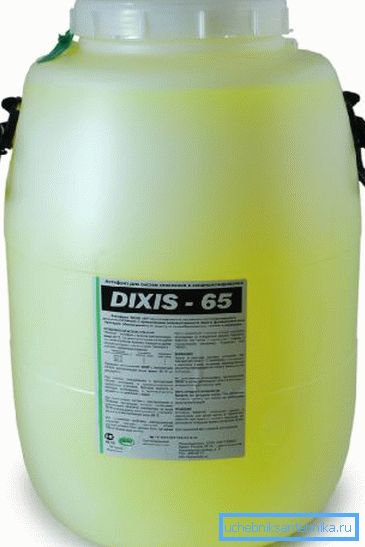

Забелешка: додавањето на антифриз - етилен или пропилен гликол го зголемува термичкото проширување, но не толку. Значи, со температура на делта од 100 степени и содржина на гликол во течноста за ладење е еднаква на 30%, проширувањето ќе се зголеми за само 0,45%.

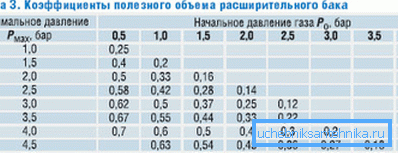

Сооднос на ефикасноста на резервоар

Инструкциите за пресметување на вредноста на ефикасноста на резервоарот се исто така доста едноставни.

Тука ја употребуваме формулата од формата D = (PV-PS) / (PV + 1). Во него:

• D е саканиот коефициент;
• Pv е максималниот работен притисок (за кој се запалил сигурносниот вентил).
• П-тенк за полнење притисок. Тоа, како што дознавме порано, одговара на хидростатичкиот притисок во колото за загревање.

Пример за пресметка

Ајде да извршиме пресметка за попрецизни шеми за следните услови:

• Мораме да загреваме двокатна куќа, врвот на системот за греење во кој се издига над експанзиониот резервоар на 5 метри.
• Вкупната површина на куќа со стандардна изолација е 240 метри. Дозволете ни да ја процениме потребата за топлинска енергија на котелот користејќи ја наједноставната формула: 240/10 = 24 KW.
• Максималното греење на водата што се користи како течност за ладење, земаме еднаква на 80 степени.

Значи:

1. Стандардниот максимален работен притисок за автономни системи е 2,5 kgf / cm2.
2. 5 метри од контурната висина ни даваат хидростатски притисок од 0,5 kgf / cm2.
3. Ефикасноста на резервоарот ќе биде (2,5 - 0,5) / (2,5 + 1) = 0,57.

1. Коефициентот на експанзија кога се загрева на 80 степени може да се земе еднаква на 0,036 (според табелата е еднаква на 3,58%).
2. Вкупниот волумен на колото, пресметан со моќноста на котелот, се претпоставува дека е 24 x 15 = 360 литри.

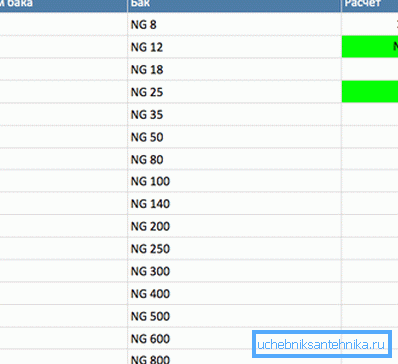

3. Значи, минималниот волумен на резервоарот е еднаков (360 x 0,036) / 0,57 = 22,7 литри (заокружен до најблиската стандардна вредност - 24-25 литри).

Лесно е да се види дека покомплексната пресметковна шема во овој случај ни помогна да спасиме релативно поедноставни 11-12 литри капацитет.

Заклучок

Дали да потроши време на точна пресметка или да користи едноставна шема - читателот ќе мора сам да одлучи. Како и секогаш, приложеното видео ќе го понуди своето внимание на дополнителни тематски информации.

Успеси!
