Пресметка на радијатори: утврдување на оптималните

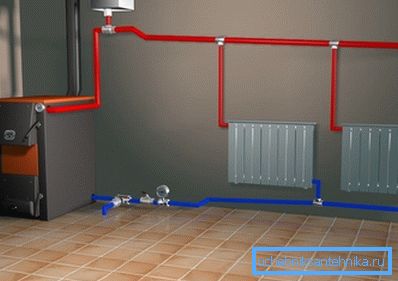

Пресметката на бројот на радијатори мора да се изврши во фазата на дизајнирање на системот. На овој начин ќе можеме однапред да дознаеме колкава количина на производи треба да ги купиме и како да ги организираме подобро за поефикасно греење.

Препораки за пресметка на параметрите на топлинскиот круг, како и сите потребни податоци за ова, презентирани во нашиот напис.

Номинална емисија на топлина на разни радијатори

Пред пресметување на бројот на радијатори, ние треба да утврдиме кој вид на уреди за греење ќе ги користиме. Факт е дека различни модели на грејачи имаат свои својства за пренос на топлина, и затоа, со исти барања за изведба, ќе треба да купиме и да инсталираме различни количини од нив.

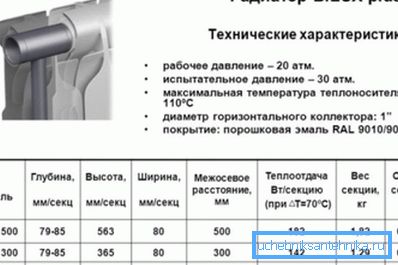

Како по правило, информациите за пренос на топлина се наведени во спецификацијата на производот, па главниот извор на информации ќе биде инструкции за одреден модел на батерија. Сепак, подолу ќе обезбедиме референтни податоци кои ќе ви овозможат да извршите барем приближна пресметка.

Обрни внимание! Заедно со терминот "пренос на топлина" во документите често се дава дефиниција за "моќ" или "топлински флукс". Овие термини значи приближно истото, така што лесно можете да ги користите бројките обезбедени од производителот за пресметки.

Перформансите на батеријата за греење првенствено зависи од материјалот од кој е направен:

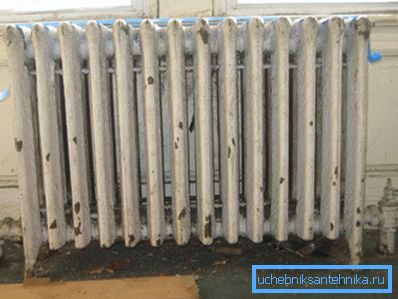

• Радијаторите од прасе во овој параметар се очигледни аутсајдери. Така, номиналната стапка на пренос на топлина на еден дел од моделот MC140 е околу 180 W, но вистинските бројки ретко надминуваат 60-70 W. Ова се должи на фактот дека наместо номиналниот 90 ⁰Ц во цевките ретко се загрева над 80 ⁰C, така што пресметката на леано железо радијатори треба да се врши со добра маргина.

• Челичните радијатори се карактеризираат со вредности од 170 до 190 W по секција. Треба да се напомене дека овие типови на радијатори загуба на топлина при загревање на самата површина на батеријата нема да биде толку голема колку во леано железо. Но, истовремено намалувајќи ја температурата на водата во цевките до 70 ⁰Со (не невообичаено) моќ ќе се намали многу.
• Алуминиумските радијатори покажуваат прилично добри резултати за пренос на топлина - од 200 до 220 W / секција. Ако не беше за високата цена и подложност на корозија во контакт со загадената вода, тие би можеле безбедно да се препорачаат како идеално решение.
• Пресметката на моќноста на радијаторите составени со биметалличка технологија (челични цевки со алуминиумски топлински тонери) обично се заснова на вредности слични на моделите од алуминиум. Во просек, перформансите се движат од 150 до 200 W, што е доволно за висококвалитетно греење.

Обрни внимание! Понекогаш, наместо вати, карактеристиките на производот се означуваат со калории на час. Да се ​​преведат вредностите е прилично едноставна: 1 W = 860 cal / h.

Знаејќи колку топлина емитира секцијата на радијаторот, пресметката на моќноста на батеријата за греење може да се изврши без тешкотии.

Утврдување на бројот на батерии

Пресметка на потребната моќност

Прашањето како да се пресмета батеријата за греење за одредена куќа или стан се потпира на минималната потребна моќност за загревање на просторијата. Ако има премногу батерии, ќе плаќаме за греење, а со недостаток на радијатори нема да можеме да постигнеме пријатна температура. Како резултат на тоа, треба да ја најдеме "средината" со свои раце. Ова може да се направи на два начина.

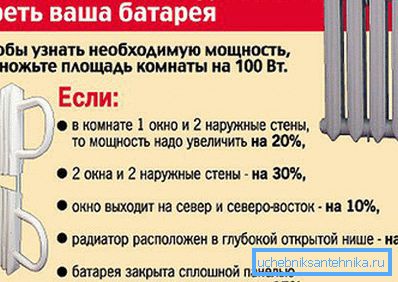

Првиот метод на пресметка е исклучително едноставен и се базира на анализа на вкупната површина на просторијата:

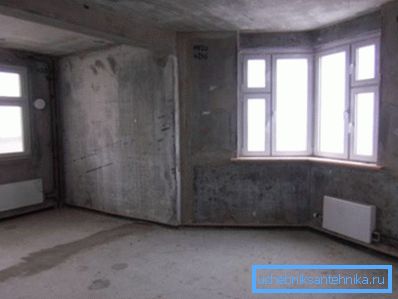

• Ако има еден прозорец и еден надворешен ѕид во просторијата за која се извршува пресметката, тогаш за секои 10 m² треба 1 kW топлинска моќ на батериите.
• Ако има два или повеќе прозорци, или два надворешни ѕидови, минималниот капацитет се зголемува на 1.3 kW за секои 10 квадратни метри.

Обрни внимание! Сите фракциони вредности добиени во текот на пресметките се заокружуваат. Така ќе го добиеме потребниот резервар за моќност, кој ќе биде многу корисен или во екстремно ниски температури или кога температурата на течноста за ладење ќе се намали.

Вториот метод е попрецизен.

Пресметката се врши со формулата W = S * h * 41, каде што:

• W - минимална дисипација на топлината на батериите.
• S е површината на собата.
• h - висина на таванот.
• 41 - Фактор на конверзија во вати.

Пресметката на делови од радијатори за одреден пример ќе биде дадена во следниот дел.

Пример за пресметка

Значи, за да ни биде полесно да ги разбереме сите нијанси, ајде да пресметаме колку радијатори треба да се инсталираат за загревање на условен простор долг 5,5 метри, широк 4 метри, со висина на таванот од 2,75 m.

Замените ги овие бројки во формулата и добиваме:

W = 5,5 * 4 * 2,75 * 41 = 2480 W = 2,5 kW (како што се сеќаваме, заокружувањето е голем начин).

Сега го пресметуваме бројот на делови за радијатори за различни метали:

• Литературни батерии: 2500/120 = 20,8. До 21 година.

Обрни внимание! За пресметка, земаме просечна вредност од 120 W по секција за да ги компензираме загубите поради намалување на температурата на течноста за ладење. На ист начин, ние малку ќе ги потцениме номиналните вредности за челични и алуминиумски батерии.

• Челик: 2500/160 = 15,6. За акции земаме 16.
• Алуминиум и биметалличен: 2500/190 = 13,1. 14 рабови треба да бидат доволни.

Исто така вреди да се напомене дека некои модели од челик, алуминиум и биметаллични радијатори се произведуваат во форма на моноблокови, т.е. не со збирка од поединечни рабови, туку со сеопфатна конструкција. Во овој случај, пресметката треба да содржи информации за работењето на целата единица и да го пресмета потребниот број на такви делови.

Заклучок

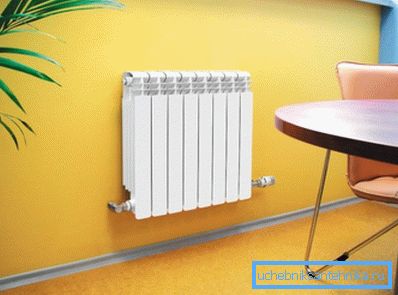

Откако направивме пресметка на батеријата за греење според сите правила, гарантираме дека системот опремен од нас ќе може да обезбеди одржување на оптималната микроклима во избраната просторија. Во овој случај нема да има вишок топлина, што ќе доведе до непотребен отпад, ниту недостаток. Видеото во прилог на статијата ќе им помогне на почетниците да ги разберат подетално од сложените прашања.
