Пресметка на моќноста на ладилникот по површина, волумен и

17-04-2018
Греење

Како да се пресмета моќноста на грејната радијатор за просторија со познати параметри? Дали моќта на грејачот секогаш е прогласена од производителот како вистинска? Може ли некои фактори да влијаат на ефикасноста на уредите? Ајде да го разбереме.

Оптималниот избор на енергија од батеријата ќе ги намали трошоците за греење.

Потреба од топлина

Може да се изврши пресметка на моќноста на радијаторите во станот:

  • Во простории со стандард за станбени згради со висина на плафон (2,5 - 2,7 м) - над просторот на просторијата што ќе се загреваме;
  • Со повисока висина на таванот - на загреаниот волумен.

Дополнително: треба да се земат во предвид бројни дополнителни фактори за да се постигне максимална точност на резултатот. Тука спаѓаат бројот на прозорци, стаклената конструкција, локацијата на станот во куќата (во средината или на периферијата на објектот), дебелината на ѕидовите и климатската зона.

Пресметка на просторот

Наједноставната шема за пресметка за областа изгледа вака:

  1. На 1 м2 површина во проектот се поставува 0,1 кВт на топлинска енергија;

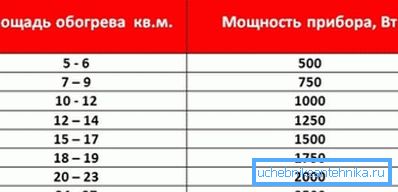

На веб-страниците на производители на опрема за греење, можете да најдете калкулатор за пресметување на капацитетот на грејниот радијатор користејќи само таков алгоритам.
  1. Во ладни или топли климатски зони се користи корекционен фактор. Губењето на топлина преку ковертот на зградата линеарно зависи од температурната разлика со улицата.

Еве ги вредностите за коефициентите за различни вредности на просечната температура на најстудениот зимски месец:

Просечна јануари температура, С. Коефициент
0 и погоре 0.8
-15 1.2
-30 1.6
-40 2

Значи, за стан од 70 м2 во Јакутск (просечната јануари температура е -38,6 ° C), ќе ви треба 70 * 100 * 2 = 14000 вати на топлина.

Зима во Јакутск.

Шемата е едноставна, но целосно игнорира голем број од наведените дополнителни фактори. Тие се земаат во предвид во алгоритмот за пресметување на топлинската енергија по волумен.

Пресметка по волумен

Како да се пресмета моќта на радијаторот со познат волумен на станот?

  • 40 вати на топлинска енергија се земаат по кубен метар волумен;
  • За просториите што се граничат со улицата се користи фактор од 1,2, за екстремни подови, 1,3;
  • 100 вати се додава на секој прозорец;
  • Се користи регионалниот коефициент што е даден во горната табела.

Наведете ги податоците од претходната задача за порамнување: стан од 70 м2 има висина на таванот од 3,2 метри и 4 прозорци; Се наоѓа во центарот на зградата на првиот кат.

  1. Волуменот на станот е 70 * 3,2 = 224 м3. Основната излезна топлина е 224 * 40 = 8960 вати.
  2. На првиот кат ќе нè натера да користиме фактор од 1,3: 8960 * 1,3 = 11648 вати.
  3. Windows ќе ја зголеми веќе значителната потреба за топлина: 11648+ (5 * 100) = 12148 вати.
  4. Конечно, заживеаниот 60-степен мраз од јануари, исто така, ќе направи свои прилагодувања: 12148 * 2 = 24296. Лесно е да се види дека разликата со првиот метод на пресметка е доста импресивна.

Пресметка по волумен и степен на затоплување

Претходната шема е добра за сите освен една: таа се применува само за стандардна изолација на надворешните ѕидови на зградата, што одговара на тековната SNiP. Што ако е значително подобро или полошо?

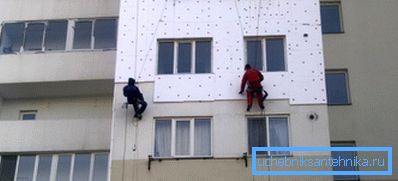

Станбени згради се повеќе се снабдуваат со изолирани фасади.

Во овој случај, инструкцијата за пресметка се сведува на користење на формулата Q = V * Dt * k / 860.

Во него:

  • V - кубни волумен на просторијата;
  • Dt е разликата помеѓу мерењата на термометарот во станот и на улицата;

Забелешка: просечната температура на најстудената петдневна недела се зема како температура на улицата.

  • k - следниот фактор во зависност од степенот на изолација на објектот.
Опис на изолација K
Пена или минерална вата вата, заштеда на енергија двојно застаклените прозорци 0.6-0.9
Ѕидови од тули или камења од дебели прозорци со двојно застаклени прозорци од 50 мм 1-1.9
Тенки ѕидни ѕидарски (во тули), еднократно застаклување 2-2.9
Недостаток на изолација (индустриски згради) 3-4

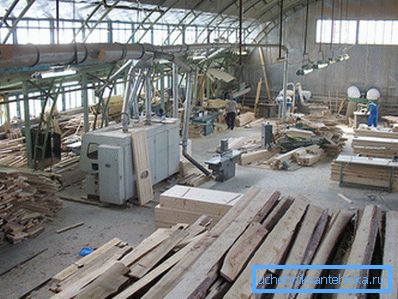

Во индустриските услови изолацијата ретко се разгледува сериозно.

Ајде уште еднаш да направиме свои раце за да ја пресметаме потребата за топлина за нашиот стан во Јакутск, користејќи го новиот воведен:

  • Просечниот минимум во јануари изнесува -41,5 С;
  • Куќата е изолирана надвор и е опремена со тројно застаклените прозорци (k = 0,8). Сите нови домови во Јакутија одговараат на овој опис.

Волуменот на станот што го пресметавме порано е еднаков на 224 м3. Dt на собна температура од +22 C ќе ја земе вредноста 22 - (-41.5) = 63.5 C.

Според нашата формула, Q = 224 * 63.5 * 0.8 / 860 = 13.2 kW.

Моќност на инструментот

Како да се пресмета моќноста на греењето на челични радијатори или алуминиумската секвенца?

  • За конвектори, панелни радијатори и други интегрални производи од сложена форма, може да се потпрете само на документацијата на производителот. Карактеристики на уредите секогаш се присутни барем на неговата официјална веб-страница.
Табела за пресметување на моќноста на челичните радијатори за греење Kermi, во зависност од нивните линеарни димензии.
  • За разделните уреди, покрај истите податоци, можете да се фокусирате на следните вредности:
Радијаторски материјал Проток на топлина, W / секција
Леано железо 160
Биметал (челик + алуминиум) 180
Алуминиум 200

Пресметката на моќноста на челичните радијатори за греење од челични цевки (хоризонтални регистри) може да се врши според следниов алгоритам:

  1. Излезот на топлина од првиот дел (долна цевка) во вати е D * L * Dt * 36.5, каде што D е надворешниот дијаметар на пресекот, L е неговата должина, а Dt е делта на температури помеѓу површината на уредот и воздухот во просторијата.

Внимание: сите вредности се внесуваат во SI единици; Особено, дијаметарот се претвора во метри.

  1. Излезот на топлина на последователните делови се пресметува со фактор од 0,9, бидејќи тие се наоѓаат во топол проток на воздух.

Значи, за уред со четири дела со дијаметар од делница од 108 mm и со должина од 4 метри со површина од +20 во внатрешноста и 80 на површината на регистарот, пренос на топлина ќе биде еднаков на 0,108 * 4 * (80-20) * 36,5 + 0,108 * 4 * (80-20 ) * 36,5 * 0,9 * 3 = 946 + 2554 = 3500 (заоблени) вати.

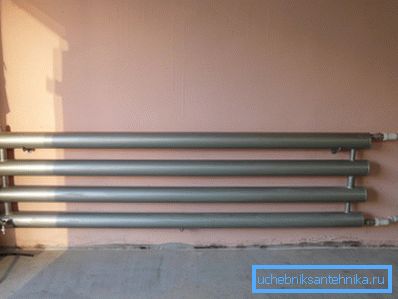

На фотографијата е регистер за греење со четири дела.

Необично е: со исти димензии, челичниот регистар дава многу помалку топлина отколку алуминиум или биметалличен радијатор. Прво, ниската цена е атрактивна кај овие уреди: ефтини VGP цевки се користат како материјал за нивно производство.

Ограничувачки фактори

Во некои случаи, вистинската моќност на грејните уреди е значително помала од табличката со имиња.

Што може да предизвика намалување на ефикасноста?

  • Намалување на температурната разлика со воздухот. Производителите укажуваат на карактеристиките на уредите за Dt = 70 C; при ладење на течноста за ладење или загревање на воздухот во просторијата, ефективната моќност ќе се намали.
  • Грешка при изборот на шемата за поврзување. Со мала (до 10 секции) должина на уредот, подобро е да се претпочита странична врска; со повеќе делови - дијагонала или долу до дното.
  • Ограничување на конвекцијата. Различните екрани, ниши и канали можат да го намалат преносот на топлина за 15-30%.

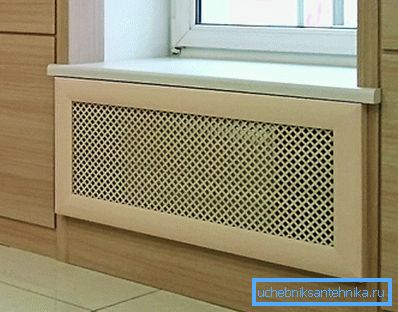

Декоративните екрани ја спречуваат природната конвекција на топол воздух.

Заклучок

Се надеваме дека горенаведените шеми за пресметка ќе му помогнат на читателот да дизајнира ефективно греење за својот стан. Дополнителни тематски информации може да се најдат во видеото во оваа статија. Успеси!
