Пресметка на грејни радијатори: потребата за топлинска

Тема на овој напис е пресметка на грејни радијатори во стан или приватна куќа. Треба да дознаеме како се пресметува потребата од просторијата во топлината и кој топлински капацитет на делот од грејните уреди треба да биде ориентиран.

Потреба од топлина

Од очигледни причини, пресметката на бројот на радијатори започнува со проценка на потребата за топлина. Градителите обично користат многу сложени шеми кои го земаат предвид термичкиот отпор на ѕидовите, температурата на најстудените пет дена и многу други фактори. Сепак, ние нема да одиме во дивината на комплексните формули и да се запознаеме со неколку најлесните методи за користење.

Проценка на површина

Едноставна пресметка на областа ќе даде сигурен резултат ако зборуваме за стан во станбена зграда на советска градба некаде во централна Русија. За приватна куќа, тоа не е погодно веќе поради значителни варијации во висината на таваните: промената на овој параметар влијае на количината на воздухот што треба да се загрее со системот за греење и површината на ѕидовите низ која куќата губи топлинска енергија.

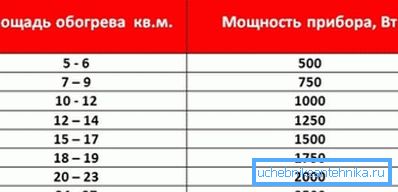

Пресметката на топлинска моќност на радијаторите се врши со едноставно делење на површината на загреаниот простор за 10: еден киловат топлина ви овозможува да загреете површина од 10 квадратни метри.

Дозволете ни, како пример, да ја процениме потребата за топлина во двособен стан од 59 квадратни метри.

Греење соби - 20 метри сала, 18 метри спална и 8-метарски кујна.

1. Вкупната излезна топлина на грејачите треба да биде 59/10 = 5,9 kW.
2. Оваа моќ треба да се подели помеѓу соби во сооднос од 20: 18: 8. Зошто да не користите едноставна пресметка на радијатори за греење на површината на секоја соба? Да, бидејќи батериите не треба да ги топуваат не само овие простории, туку и бања, и ходникот, без грејни тела. Решавањето на едноставна равенка ќе ни даде вредности за радијатор од 2.5 KW, 2.4 KW и 1 KW, соодветно.

Нијанса: бидејќи кујната има доволно сопствени извори на топлина (барем - шпорет и разменувач на топлина на фрижидерот), зашто топлината на греењето обично се зема малку помалку отколку за соби - 0.6-0.8 KW / 10 m2.

Проценето по обем

Малку покомплицирано е пресметувањето на моќноста на радијаторите по обемот на просторијата.

Во прилог на обемот на воздухот, оваа шема за пресметка ги зема во предвид бројните дополнителни параметри:

• Присуство на врати и прозорци. Како по правило, преку нив се губи повеќе топлина отколку преку празен ѕид.

• Вид на простории (стан во станбена зграда или приватна куќа). Во вториот случај, загреаната просторија има голема површина од општи затворени структури со улицата, што ја зголемува загубата на топлина преку нив.

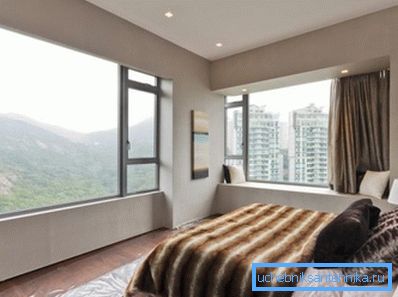

• Во случај на стан - нејзината локација во куќата. Аголниот стан повторно има најмалку два заеднички ѕидови со улицата.
• Конечно, формулата за пресметка ги зема предвид климатските карактеристики на регионите на земјата. Очигледно, во Јакутск, потребата за топлина ќе биде поголема отколку во Сочи.

Па, како можеш да ја пресметаш грејната моќ со кубен капацитет?

1. За базната вредност се земаат 40 вати на кубен метар волумен на загреан простор.
2. За аголни станови во станбена зграда, се користат коефициенти од 1,2 - 1,3 (во зависност од површината на ѕидовите што се вообичаени со улицата). За приватна куќа, коефициент е земен еднаква на 1,5: како што се сеќаваме, ќе ја изгуби топлината низ сите ѕидови, подот и покривот.

1. За резултатот на множење, 100 вати се додаваат на секој прозорец и 200 до секоја врата што води до улицата.
2. Резултирачката вредност се множи со регионалниот коефициент:

Да го пресметаме преносот на топлина од радијатори - радијатор, конвектор, регистар или друг вид грејач - за следните услови:

• Загреаната соба е приватна куќа во Верхојанск (просечната температура во јануари е -45,4 ° C, минимум -67,6 ° C) и изнесува 12x6 метри со тавани висока 3,2 метри.

• Куќата има две врати и четири прозорци.

Ајде да започнеме

1. Загреаниот волумен ќе биде еднаков на 12 * 6 * 3.2 = 230 m3 (со заокружување).
2. Основната вредност на топлинската енергија е 40 * 230 = 9200 вати.
3. Бидејќи ова е приватна куќа, истекувањето на топлина преку ковертот на зградата ќе нè натера да го умножиме резултатот за 1,5. 9200 * 1.5 = 13800 вати.
4. Прозорците и вратите ќе ја влошат ситуацијата: 13800+ (4 * 100) + (2 * 200) = 14600.
5. Конечно, климатската зона, исто така, ќе направи сопствени прилагодувања: 14600 * 2 = 29200 вати.

Интересно: типичен онлајн калкулатор за пресметување на радијатори не ви дозволува да наведете минимална улична температура под -30 - -35C. Соодветно на тоа, тој ја проценува потребата за нашата зграда во топлинска енергија приближно во половина од резултатот добиен од нас.

Радијатори

Видови

Прво, да се запознаеме со видовите на радијатори кои се користат во системите за греење и нивните клучни карактеристики.

• Алуминиумски батерии - најпопуларно решение за независни системи за греење. Нивната главна предност е прилично скромна цена (од 250 рубли за секција); недостатоците можат да бидат доста условно припишани на нискиот капацитет на топлина и умерен отпор на внатрешниот притисок (до 10-16 атмосфери).

Nuance: алуминиум формира галванска двојка со бакар. Алуминиумските радијатори не можат да се користат во истото коло со бакарни цевки: слабата струја што се јавува помеѓу металите придонесува за нивната забрзана корозија.

• Лиено железо малку се разликува од алуминиум со отпорност на хидрауличен притисок (истите 10-16 атмосфери); но има многу поголем капацитет за топлина. Термичка инерција на системот за греење е многу корисна за нејзиното работење од котел со цврсто гориво со периодично поттикнување.
• Определувањето на имотот на челични батерии е највисока сила. Тоа им овозможува на овие грејачи да се користат во сите системи за централно греење: температурата и притисокот се апсолутно безбедни за сите заварени конструкции.

Недостатоците на челичен радијатор ја вклучуваат умерената топлинска спроводливост на материјалот, што ја прави неговата финеровка речиси бесмислена: краевите на перките секогаш ќе бидат многу постудени од течноста за ладење.

• Биметални радијатори целосно го решат овој проблем.. Челичната јадро на сегментот ја обезбедува својата цврстина на истегнување, а алуминиумската обвивка обезбедува голема површина на рерна со висока топлинска спроводливост. Овој тип на батерија е неодамнешен хит со сопственици на апартмани со централно греење.

Nuance: кога инсталирате систем за централно греење со свои раце, комплетно со биметаллични радијатори, подобро е да се изберат челични цевки, наместо метал-полимер или пластика. Која е причината за наставата - лесно е да се разбере: во која смисла е составена батеријата која може да издржи притисок до 50 kgf / cm2, ако линијата за напојување се распаѓа веќе на 15?

Типични вредности на пренос на топлина

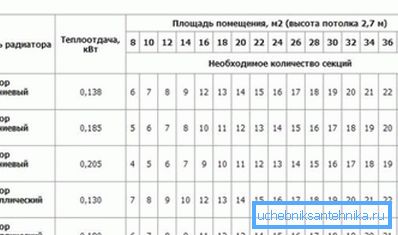

По пресметувањето на капацитетот на грејниот радијатор за одредена просторија, треба да го пресметаме бројот на делови во него. Очигледно, за ова треба да го знаете главниот параметар - пренос на топлина на еден дел.

Точните вредности секогаш може да се најдат во придружната документација за грејачот или на веб-страницата на производителот.

Типични - за повеќето производи на пазарот се како што следува:

• Оддел со леано железо со стандардна големина (со централно растојание од 500 мм на брадавиците) може да ослободи околу 160 вати на топлина.
• Пресметката на биметалличните радијатори за греење може да се изврши, почнувајќи од пренос на топлина на делот од 180 вати.
• Пресметката на алуминиумски грејни радијатори обично се изведува врз основа на вредност од 200 вати по дел.

Така, за нашата куќа во Верхоянск ни треба 29.200 / 200 = 146 алуминиумски делови.

Како и секогаш, постојат низа нијанси.

1. Производителите ги покажуваат вредностите на топлинскиот проток на температура на течноста за ладење која е еднаква на 90 ° C. Актуелните вредности обично се пониски.

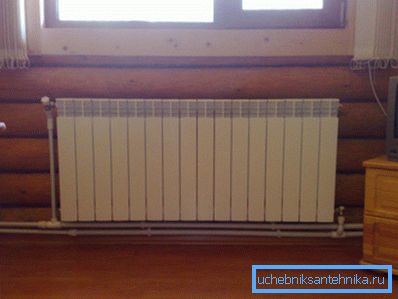

2. Со еднострано поврзување на долг пресек, последните делови секогаш ќе бидат поладни од првите. Радијаторот во 10 или повеќе делови е подобро да се поврзете од двете страни; со што ќе го обезбедиме каналот за разладување по целата должина на колекторите. Покрај тоа, во овој случај, батеријата нема да треба да се мие.

1. Пресметката на челичните радијатори е проблематична, едноставно затоа што нема делови, а димензиите варираат од модел до модел. За информации за топлинска енергија на уредот ќе треба да отидете на веб-страницата на производителот.

Заклучок

Се надеваме дека предложените методи за пресметка ќе му помогнат на читателот во дизајнирањето на системот за греење за своите домови.

Приложеното видео, како и секогаш, содржи дополнителни информации. Успеси!
