Пресметка на грејни радијатори по површина и волумен на

Пресметка на грејни радијатори за време на изградбата на приватна куќа или поголеми поправки на градски стан, постапката е задолжителна. Во овој случај, тоа не игра голема улога, која греалки се користат. Леано железо, челик, алуминиум или биметал, сите овие единици имаат свој дизајн капацитет, на кој тие се базирани во пресметките. Калкулаторот за пресметување на радијаторите е одлична работа, но што ако не е околу? Ќе се обидеме да одговориме на ова прашање.

Фотографии на модерни радијатори.

Важно: правејќи вакви пресметки, инженерите во дизајнот користат повеќе од десетина различни видови рецепти и дефиниции. Но, основниот кодекс на прописи се смета за SNiP 41-01-2003. На него контролните власти се потпираат на процесот на прифаќање на предметот.

Стандарди.

Како да добијам индикативни податоци

Не е секогаш потребно прецизно да се пресмета бројот на радијатори. Вршење на голем ремонт во стан во градот, ќе ви бидат доволно индикативни податоци кои може да се добијат за неколку минути врз основа на стандардни просеци.

Пресметајте ја големината на батеријата на површината на собата

Овој метод се смета за наједноставен и одличен за сопствениците на апартмани во стандардни урбани високи нивоа. Во зградите со високи згради, во принцип нереално е да се значително влијаат на поголемиот дел од параметрите на просторијата, поради што често нема смисла да се оди подлабоко во комплексните пресметки за топлинско инженерство.

Приближна опција за пресметка.

Според одобрениот SNiP, со цел да се загрее 1м? стан жителите на централниот дел на нашата голема земја треба 100 вати. Оваа вредност се зема како просек за станови со стандардна изолација и тавани не повисоки од 3м. Под истите услови на север, ќе бидат потребни 150-200 W. Во јужните области, по правило, тие се ориентирани на 60 вати.

Инструкциите за секоја батерија содржат податоци за неговата моќност. Вие само треба да мултиплицирате квадратот на просторот со 100 W и да се поделите со моќната плочка на еден дел од избраниот радијатор.

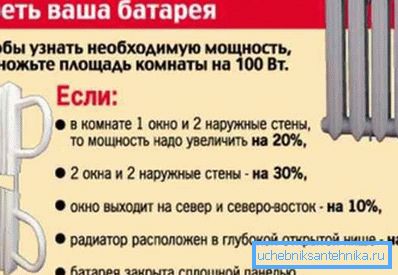

Приближни толеранции.

Важно: во согласност со одобрените правила, документацијата на батеријата ја покажува моќноста што секцијата ќе издаде при температура на средството за ладење од 70 ° C. Ако температурата во системот е помала, излезот на топлина пропорционално ќе се намалува и ќе треба да се инсталираат повеќе делови. Во овој случај, погодно е да се користи калкулаторот за пресметување на бројот на радијатори, каде што можете да ја поставите вистинската температура.

Губење на топлина во зависност од локацијата на батеријата.

Како што рековме, овој метод на пресметка е приближен, деталите како што е присуството на балкон, бројот и големината на прозорците во собата, како и голем број други измени не се јасно земени во предвид. Со цел да се компензираат сите овие типови на топлина загуби, вообичаено е да се зголеми конечната бројка за 20%. Ако пресметувањето се врши за кујната, тогаш можете да оставите сè како што е, без да ги земате предвид загубите од топлина. Бидејќи кујната има дополнителни извори на топлина.

Зависност на бројот на делови на обемот на собата

Овој метод е најпосакувана од сопствениците на отворени апартмани со високи тавани. Тој исто така се вклопува кога треба да ја пресметате големината на батеријата во приватна куќа или соба со две или повеќе нивоа.

Пресметката на потребниот број на радијатори овде се базира на волуменот на просторијата. Тоа е, прво треба да се пресмета бројот на кубни метри, множи со должина, ширина и висина.

Формула приближна пресметка.

Како и во првиот случај, условните податоци се земаат како основа. Се верува дека за центарот на Русија за греење 1м? во панел куќа со стандардна топлина, ви требаат 41 вати енергија. За тули со дебелина од 2 или повеќе тули, како и за приватни куќи со зголемена изолација потребни ни се 34 вати. Знаејќи го обемот на собата и моќта на 1 дел, лесно е да се пресмета бројот на секциите.

На пример, обемот на кујната во куќа од тули со стара зграда од три до четири метри со висина на таванот од 4 метри ќе биде 48 метри? (3x4x4 = 48). Според тоа, за неговото загревање потребно е 1,632 KW (48x34 = 1.632). Просечната делот за моќност на добро познатото леано железо батерија MS-140 е 160 вати. Сега 1.632 kW, се делат со 160 W и добиваат 10.2 секции.

Распоред на хоризонтален дел.

Бидејќи размислувавме за кујната, можете да го заокружите. За други простории, вообичаено е да се заокружи. Плус, за да се компензира за сите видови загуби на топлина во обичните соби, конечната вредност се зголемува за 20%.

Совет: За да не се мачи со приближна пресметка на бројот на батерии во типични згради, се изработи табела за пресметување на радијаторите. Ова е погоден уред, често се користи од консултанти на хардверски продавници.

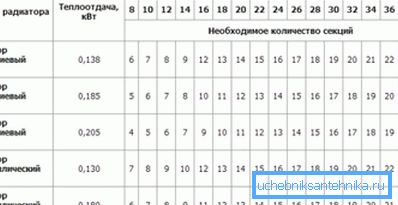

Табела за алуминиумски и биметални делови.

Точни пресметки

Точната пресметка на грејните радијатори, како по правило, се изведува за време на изградбата на приватна куќа или за време на ремонт на модерни апартмани со бесплатен изглед. Цената на високо квалитетни биметални, челични или леано железо радијатори е доста висока, така што секој дополнителен дел има значително влијание врз буџетот.

Прецизните пресметки со свои раце не се толку тешки колку што изгледаат. Принципот на самата пресметка не е многу различен од претходните опции, основната формула е прилично едноставна. Целиот проблем е во надлежниот избор на бројни фактори, од кои секоја е одговорна за специфичните карактеристики и карактеристики на објектот.

Принципот на поврзување на делови.

CT = NхSхК1хК2хК3хК4хК5хК6хК7

  • Во овој случај (КТ) ова е потребната количина на топлина потребна за одржување на удобна температура во просторијата околу 20 ° С;
  • (N) е константна вредност и ја карактеризира табеларната количина на топлина по квадратен метар. Ова е истата вредност што ја користевме во приближната пресметка врз основа на квадратурата. 100 W за центарот на Русија, 150-200 W за Север и 60 W за Југ;
  • (S) во нашата формула, тоа е област на просториите за кои се пресметува греењето;

Потоа следува серија на коефициенти за подигнување и намалување, кои всушност се одговорни за главните карактеристики на објектот.

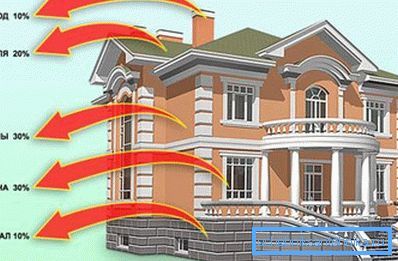

Просечна загуба на топлина во куќата.
  • K1 е одговорен за нивото и квалитетот на застаклување на објектот:
  • Старите дрвени рамки со две панели ќе имаат фактор од 1,27;
  • Модерна пластика со двојно застаклување условно земена како единица;
  • Засилените тројно застаклени рамки се сметаат за 0,85;
  • K2 е одговорен за квалитетот на изолацијата на надворешните ѕидови:
    • Старите армирано бетонски панели наредени со плочки имаат коефициент од 1,27;
    • Лежиштето во две тули или панели со дополнителна надворешна изолација се зема како единица;
    • Современите градежни материјали како пена и гас бетон, како и обвивка со изолациона минерална волна или пена имаат вредност од 0,85.
    • Губење на топлина во зависност од типот на поврзување на батеријата.
      • К3 е одговорен за најстудената недела во годината, поточно за просечната температура над 7 дена на врвот на зимските мразови. Овде започнуваме од -10? С.

      Понатаму, со секое намалување на температурата за -5 ° С, 0,2 се додава на коефициентот:

      • Па на -10? Со вредноста од 0,7 е земена;
      • На -15? С се зема вредноста од 0,9;
      • На -20? Со вредност од 1,1 е донесена;
      • На -25? Со вредност од 1,3;
      • На -30 ° C, се зема вредност од 1,5 и така натаму;
      • К4 го карактеризира процентуалниот сооднос на површината на подот кон просторот за застаклување на прозорците.

      Тука постои и одредена регуларност со зголемување на површината за 10%, коефициентот се зголемува за 0,1:

      • За 10%, вредноста е 0,8;
      • За 20%, вредноста е 0.9;
      • За 30%, вредноста е 1;
      • За 40%, вредноста е 1.1;
      • За 50%, вредноста е 1.2, и така натаму;
      Споредба на радијатори.
      • K5 ја карактеризира просторијата која се наоѓа на следниот кат:
      • Тука е вообичаено да се земе непогреан таван како единица;
      • За топол сведување, оваа вредност ќе биде 0,9;
      • Ако станбен стан се наоѓа погоре, тогаш коефициентот ќе биде еднаков на 0,8;
    • К6 е одговорен за бројот на ѕидови директно свртени кон улицата:
      • За 1 ѕид, тоа ќе биде еднакво на 1,1;
      • За 2 ѕида ќе биде 1,2;
      • За 3 ѕида ќе биде еднаква на 1,3;
      • Ако сите ѕидови се свртени кон улицата, тогаш коефициентот е 1.4;
      • K7 е одговорен за висината на таванот.
      • Еве чекорот оди нагоре, за секој половина метар вредноста се зголемува за 0,05:

        • Висината на таванот од 2.5m се смета за референца и се зема како единица;
        • Таванот од три метри ќе има сооднос од 1,05;
        • Три и пол метри 1.1, итн.

        Кога сте се одлучиле за коефициентите, ја извршивте пресметката и конечно добивте количина на топлина, тоа, како и во претходните случаи, ќе треба да се подели со топлински капацитет од 1 дел.

        Модерни челични радијатори.

        Видеото во оваа статија покажува примери за пресметки.

        Заклучок

        Се разбира, пресметката на грејните радијатори со помош на програмата за калкулатори е неспоредливо попогодна и побрза. Но, како што можете да видите, дури и во отсуство на таков асистент, сосема е реално да направите точна пресметка со свои раце.

        Радијатор за надворешен леано железо.
