Пресметка на грејни радијатори по квадратен метар: опции за

Оваа статија е за тоа колку квадрати е дизајниран еден дел од радијаторот. Ние ќе дознаеме како да го пресметаме бројот на делови со позната област од собата и да дознаеме кои дополнителни фактори влијаат на побарувачката за топлина на куќа или стан.

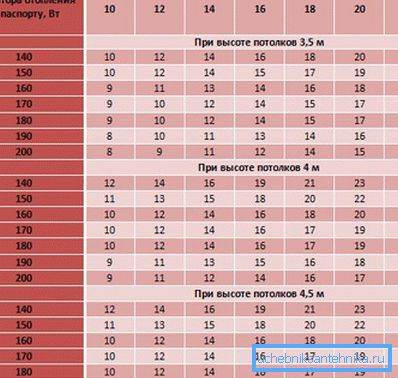

Табела на моќ наспроти област.

Едноставна пресметка на површина

Опција 1

Во првото приближување, бројот на радијатори по квадратен метар може да се пресмета со наједноставна шема: еден дел загрева 2 м2 простор за живеење. Затоа, за соба од 20 м2, има доволно батерија во десет делови.

Упатството е многу едноставно, прифатливо и дава крајно неточни резултати. Причините?

Ве молиме:

  • Според Советскиот SNiP за умерена климатска зона, моќноста на ладилникот по квадратен метар треба да биде еднаква на 100 вати. Дозволете ми да прашам, драг читател: за кој дел од Русија е умерена климатска карактеристика? Јасно е дека не е за сите, нели?

Референца: потрошувачката на топлина преку затворените структури со иста структура на изолација е пропорционална на температурната разлика со улицата. На +20 во собата, потребата за топлина за надворешната температура на 0 и на -40 ќе се разликува точно три пати.

  • Дадената пресметковна шема подразбира дека дел од радијаторот дава 200 вати на топлина. Во меѓувреме, овој пренос на топлина е типичен само за алуминиумски и биметални радијатори при температура на течноста за ладење од 90 степени. Се согласувам дека колку квадрати еден дел од алуминиумскиот радијатор загрева во идеални услови ќе биде доста храбар да се прошири на сите видови грејни апарати.

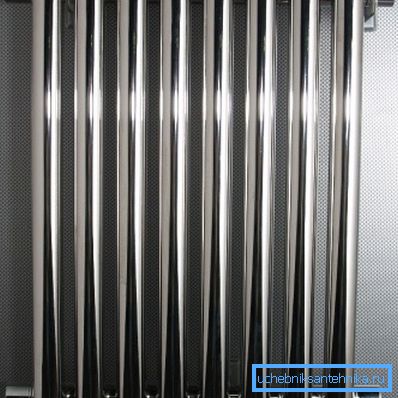

Челичниот радијатор со пресек губи на алуминиум во однос на пренос на топлина за половина.

Опција 2

Ќе добиеме попрецизен резултат ако ги разделиме пресметките во два чекори:

  1. Прво, ја пресметуваме потребата за топлина за собата, земајќи ја предвид климатската зона;
  2. Тогаш го наоѓаме потребниот број на делови од уреди за греење, земајќи го предвид нивниот вистински пренос на топлина.

Потребата за топлина по квадратен метар за различни климатски зони е како што следува:

Регион Потребата за топлина, вати / м2
Краснодарския регион 70
Московскиот регион 120
Новосибирск 150
Регионот Хабаровск 160
Чукотка, Јакутија 200

Но, просечните вредности на пренос на топлина од различни уреди за греење за температурата на течноста за ладење се +90 и собна температура е +20:

Вид на радијатор Проток на топлина, вати / дел
Алуминиум 200
Биметаличен 180
Леано железо 160
Челик 120

Да се ​​разјасни: пресметката на челичните радијатори за готвење во текот на квадратурата на просторијата со користење на номиналната номинална моќност ќе даде малку точен резултат само за цевчести пресек уреди. Во случај на панел радијатори и греење конвектори, можете да се потпрете исклучиво на нивните карактеристики на пасош.

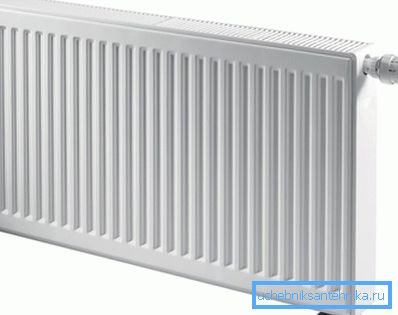

При проценка на моќноста на панел радијаторот ќе мора да се потпре на техничката документација.

Дозволете ни, како пример, да направиме свои пресметки за челични радијатори за квадратен метар и за целиот простор за 20 метри простор во Јакутск.

  • Еден дел од цевчеста батерија е способен за греење 120/200 = 0,6 м2 соба.
  • Вкупната побарувачка на топлина за една соба ќе биде 20 * 200 = 4000 вати, што одговара на 4000/120 = 33 (со заокружување) делови.

Пресметка по волумен

Во некои случаи, прашањето за тоа колку делови од радијаторот по квадратен метар се неопходни за греење е целосно бесмислено.

Кога точно

  1. Со нестандардна висина на таванот. Греењето ќе го загрее целиот волумен на живеалиштето; Ќе се согласите дека овој обем ќе се разликува значително со висина на плафонот од 2,5 и 4,5 метри.

    Колку е поголема таванот, толку е поголема цената на греењето.

  2. Со квалитетот на изолацијата, значително различна од онаа што се препорачува од домашните кодекси за градба. Вредноста од 100 вати / м2 беше релевантна за типични проекти на куќи од советската ера; модерни, енергетски ефикасни згради, дури и со стандардна висина на таванот, не бараат повеќе од 60 W / m2.

Опција 1

Првата пресметковна шема е погодна за простории со нестандардни висини на плафон и стандардна изолација.

  • 40 вати на топлинска енергија се земаат по кубен метар во просторот;
  • За аголни и крајни простории во станбена зграда се користи фактор од 1,2, за екстремни катови, 1,3, за одвоен приватен дом, 1,5;
  • Прозорецот додава 100 вати за загубата на топлина, вратата што води до улицата - 200;

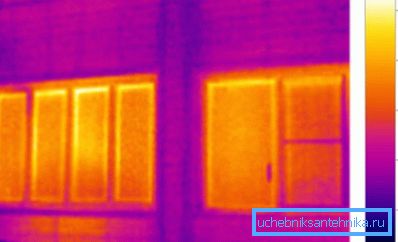

Термичкиот снимач ви овозможува да ја процените загубата на топлина низ прозорците.
  • Воведен е регионален коефициент (0,7 - 2,0 во зависност од климатската зона).

Ајде уште еднаш да ја пресметаме потребата за топлина во нашата соба во Јакутск, наведувајќи дека висината на таванот во неа е 3,2 метри, просторијата се наоѓа на првиот кат и има два прозорци.

  1. Волуменот со површина од 20 м2 ќе биде 20 * 3,2 = 64 м3.
  2. Умножете ја јачината на звукот на базата 40 вати / м3: 64 * 40 = 2560.
  3. Првиот кат ја зголемува загубата на топлина преку таванот: 2560 * 1.3 = 3328.
  4. Два прозорци додаваат 200 вати за оваа вредност. 3328 + 200 = 3528.
  5. Климата на Јакутск (просечната температура во јануари е -38 ° C) ги присилува да ја искористат максималната вредност на регионалниот коефициент: 3528 * 2 = 7056.

Пребројувајќи ја оваа моќност во бројот на делови од алуминиумски батерии, ќе дојдеме до состојба на мала паника: за загревање потребни се 35 секции! И тоа е во совршени услови.

Опција 2

Во пракса, ако топлинската енергија се пресметува со квадратура, грејните радијатори ќе бидат премногу за површината на просторијата. Факт е дека високата цена на енергија ги прави градителите да го подобрат квалитетот на топлинската изолација на зградите.

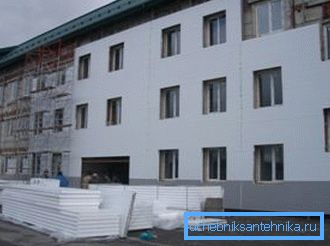

Затоплување на фасадата може да ја намали загубата на топлина за половина.

За простории со произволна висина на тавани и нестандардна изолација, се користи следната формула за пресметување на топлинската моќност:

Q = V * Dt * k / 860.

Во него:

  • Q-моќ во киловати;
  • V - волумен во кубни метри;
  • Dt е пресметаната температурна разлика со улицата (делта помеѓу санитарниот стандард на собната температура и просечниот минимум на зимата);
  • k е коефициент на степенот на затоплување.

Вредностите на k се земени еднакви:

  • За објекти со тројно заштедување на застаклување и надворешна пена или слој од минерална волна - 0,6-0,9;
  • За дом од тули со дебелина на ѕидот од 500 мм и двојно застаклување - 1-1.9;
  • За згради од тули со дебелина на ѕидот од 250 мм и прозорци со едноглавни прозорци - 2-2.9;
  • За не-изолирани згради - 3-4.

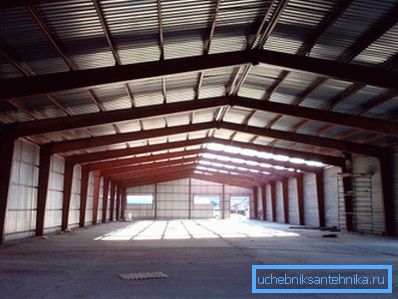

Еден пример за изградбата на втората категорија може да служи како ладен магацин на фотографијата.

За нашите услови:

  1. Волуменот на просторијата што веќе ја пресметавме е 64 м3;
  2. Dt = 22 - (-41,5) = 63,5 ° C;
  3. Коефициентот на топлинска изолација за сите нови куќи кои се градат во услови на крајниот север можат безбедно да се земат еднаква на 0,6-0,8.
  4. Пресметката е во форма Q = 64 * 63.5 * 0.6 / 860 = 2.84 kW.

Заклучок

Кој од програмите за пресметка ќе му се чини на читателот најсоодветен за неговите услови е до него. Дополнителни тематски информации може да се добијат со приказ на приложеното видео во овој напис. Успеси!
