Пресметка на греење во станбена зграда и препораки за избор

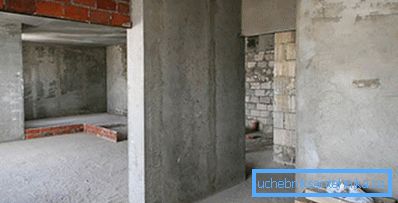

Оваа статија е упатена до читателот, кој ќе живее во стан во држава по градители. Како по правило, тоа подразбира бегање во станот и придушени гранки од столбовите на системот за греење. Треба да научиме како да ја пресметаме топлинската моќност на грејните уреди, а во исто време да се запознаеме со препораките за нивниот избор и инсталација.

Задачи

Да почнеме со формулирањето на задачите.

Имаме следново:

1. Пресметајте ја количината на топлина потребна за одржување на удобна температура во станот.
2. Изберете го типот на грејачи и нивната големина во зависност од потребата за топлина.
3. Одлучете за големината и материјалот на цевките.
4. Изберете затворачки вентили.

Дополнително: ако во вашиот стан е единствениот влез за греење за хоризонтално жици, би било чудно да не се користи и да не се инсталира мерач на топлина. Тој може да обезбеди многу видливи заштеди на комуналните услуги во грејната сезона.

Пресметка на топлинска енергија

Тоа е можно на два начина.

Пресметка на просторот

Поедноставна шема во која се зема топлинска енергија од еден киловат на 10 м2 површина. Покрај тоа, се користат регионални коефициенти:

Значи, за стан со површина од 74 м2 во Јалта нова зграда, потребата за топлинска енергија ќе биде 7,4 * 0,7 = 5,18 kW.

За жал, едноставноста не е секогаш придружена со висока точност на пресметките.

Предложената шема дава значителни грешки поради неколку причини:

• Варијацијата во висината на таваните ќе даде промена на волуменот на просторијата со неговата постојана површина. Јасно е дека за загревање на зголемениот волумен ќе треба повеќе топлина.
• И прозорците и вратите се многу повеќе топлински порозни од ѕидовите.. Логично е да се претпостави дека секој дополнителен прозорец ќе ја зголеми загубата на топлина.

• Локацијата на станот, исто така, не може да се игнорира.: на аголот и на крајот станови поголем број на ѕидови ќе бидат вообичаени со улицата.

Пресметка по волумен

Затоа поточната вредност на топлинска енергија може да се добие со малку комплициран метод:

1. 40 вати на топлина се земаат по кубен метар со загреан волумен.
2. 100 вати се додава на секој прозорец. На влезната врата - 200.
3. За становите лоцирани во задникот на куќата и со дополнителни, покрај фасадата, се користат и ѕидовите со улица, фактор 1.2.
4. Конечно, во овој случај важи и регионалниот коефициент споменат погоре.

Како пример, да ја пресметаме побарувачката за топлина за двособен стан за следните услови:

• Нејзината површина е 58 квадратни метри.
• Висина на висина - 3 метри.
• Вкупниот број на прозорци - 4. Влезната врата - еден.
• Станот се наоѓа на крајот од куќата.
• Самата куќа се наоѓа во градот Комсомолск-на-Амур на територијата на Хабаровск на Руската Федерација.

Значи:

1. Волуменот на просторијата е 58 * 3 = 174 м3.
2. Основна вредност на топлинска енергија е 40 * 174 = 6960 вати.
3. Четири прозорци и вратата ќе додадат 600 вати (100 * 4 + 200) на него. 6960 + 600 = 7540.
4. Дополнителниот вкупен ѕид со улицата ќе ја прилагоди оваа вредност за 1,2. 7540 * 1.2 = 9048.
5. Бидејќи зимите во Комсомолск се прилично тешки, го земаме регионалниот коефициент еднаков на 1,6. 9048 * 1,6 = 14476,8 вати.

Изборот на уреди за греење

Во продавниците со опрема за греење може да ги најдете следните главни типови грејачи:

Наведете: ние ги прикажуваме просечните вредности во рамките на статистичките податоци достапни на авторот. Вистинските карактеристики на грејачот може да се најдат во придружната документација или на веб-страницата на производителот.

За овие грејачи корисно да се знаат неколку работи.

• Честа болест на леано железо батерии - пресек протекување по неколку години на работа. Паронит дихтунзи меѓу деловите постепено губат еластичност. Неопходно е да се олади радијаторот - и истовременото намалување на температурните промени, линеарните димензии на деловите предизвикуваат појава на капки.

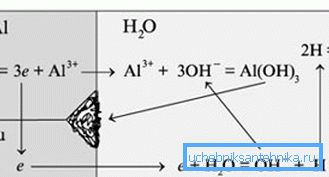

• Алуминиум формира галванска двојка со бакар. Водата, благодарение на растворените соли во него, е електролит. Неопходно е да се комбинираат алуминиумски радијатори со бакарни цевки во заеднички коло - и процесот на јонска миграција што се случува во него ќе предизвика брза електрохемиска корозија на батериите.

Забелешка: во системот за централно греење, никогаш не знаеш каков тип на цевки се користи при инсталирање на твојот лагер од вашите соседи.

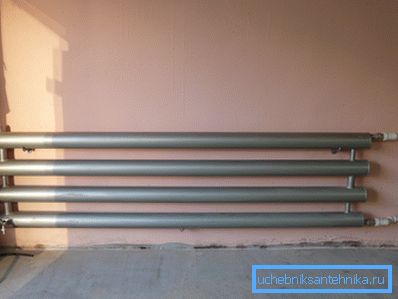

• Главниот недостаток на регистри (кои вклучуваат тубуларни челични радијатори) е депресивно низок топлински флукс по единица волумен. Тоа е поврзано со прилично умерена топлинска спроводливост на челик: нема смисла да се снабдува со развиена рерна, бидејќи краевите на перките ќе бидат значително поладни од течноста за ладење.

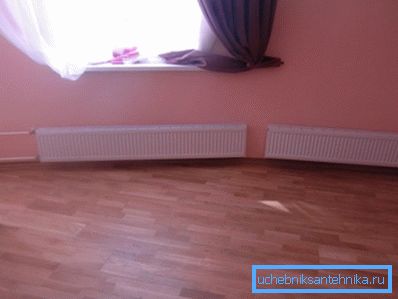

• Ламеларните радијатори имаат премногу краток животен век (најчесто не повеќе од 10 години). Повеќето од евтини уреди за греење од овој тип се направени од не-корозивни челици; кога проветрувањето или фрлањето на системот за греење за лето, тие кородираат од внатре кон надвор.

Кои услови ќе треба да работат грејни тела? Стандардните параметри на станицата за централно греење се како што следува: притисок - 3-4 kgf / cm2; температурата е ограничена од постојните SNiP и во било кој инженерски систем на станбена зграда не може да надмине 95 C.

Необично е: во предучилишните установи, температурата на течноста за ладење е целосно ограничена на 37 C.

Се чини дека со такви параметри можете да ги користите апсолутно сите батерии: работните температури и притисоците во сите случаи ги надминуваат оние што ни се дадени. Сепак, вреди да се земе предвид дека во реални услови и температурата и притисокот на системот за централно греење може да бидат значително повисоки.

Под кои околности?

Ајде да дадеме неколку примери.

• Во тешка студ со ниски температури за греење во становите е поставена неприфатливо ниска температура. Еден од практичните начини да се реши овој проблем во критични ситуации е работата на лифтовиот склоп без млазницата, со придушен одвод.
• Системот за греење не ја прима смесата за течноста за ладење од директните и обратни цевководи, туку водата директно од линијата за полнење; во исто време, температурата може да достигне 150 ° C, а притисокот - 7 kgf / cm2.
• При стартување на системот за греење препорачливо е прво да се отвори куќниот вентил на цевката за враќање. Бравата мора да се отвора исклучително бавно; тоа се доведува до целосно отворена положба само по изедначување на притисоците на патеката и контурата. Само откако ќе го отворите вентилот на теренот.
• Неопходно е за бравар да брза и да отвори било кој вентил брзо - и таканаречен хидрауличен чекан ќе се појави во практично некомпресибилен воден медиум. На предната страна на водата пополнување на коло, притисокот повеќе не може да достигне 3-4, но сите 20-25 атмосфери.

Тоа е причината зошто за централно греење е можно со светло срце да се препорача само два вида грејачи:

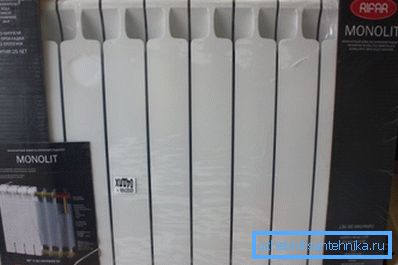

1. Биметални радијатори. Тие се јадро на челик отпорен на корозија со надворешна обвивка од алуминиум. Челикот обезбедува механичка цврстина и отпорност на електрохемиска корозија, развиена од алуминиумски плочки со висока термичка спроводливост.
2. Ако можете да си дозволите да издвоите значителен простор за уреди за греење, можете да ги користите челичните регистри.

Пресметка на уреди за греење

Како да го избереме оптималниот број на делови за радијатори за една соба? Како да се пресмета топлината на регистарот?

Пресметката на побарувачката на собна топлина е иста како и за целиот стан. Нијанса: пресметката треба да го земе предвид обемот на просториите без грејни апарати (ходник, бања, тоалет).

Значи, ако собата за греење, која бара 2 kW, се граничи со ходникот, за што пресметката ја дава вредноста на топлинскиот проток од 400 вати, треба да се грижите за купување на радијатор со капацитет од 2400 вати.

Радијатор

За да се рекалкулира оваа моќност во бројот на делови од биметаллична батерија, доволно е да се подели со топлински поток определен во документацијата за еден дел. Со делот за моќност од 180 вати, радијаторот со 2400 вати треба да има 2400/180 = 14 (заоблени) делови.

Тука, сепак, постојат неколку суптилностите.

1. Производителите укажуваат на топлински флукс за температурна делта помеѓу течноста за ладење и воздухот на 70 степени. Ако треба да одржувате + 20C во просторијата, радијаторот треба да се загрева до 90. Ако температурата на делта е половина, очигледно, топлината на уредот ќе се намали за половина, и ќе треба да се компензира со дополнителни сегменти.

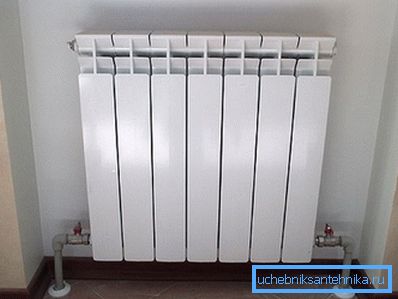

2. Со долг пресек, неговите надворешни делови ќе бидат значително поладни од првите од лагер. Едноставна инструкција ќе помогне да се реши овој проблем: поврзете го уредот според шемата од долу до дното.

Патем: со таква врска шема, нема да имате проблеми со silting на радијаторот. Протокот на течноста за ладење преку долниот колектор ќе ги носи сите депозити.

Регистрирај се

Како да се пресмета регистерот ако вашиот избор е на него?

Топлинскиот флукс од една хоризонтална цевка се пресметува со формулата Q = Pi * Dn * L * k * Dt, во која:

• П - саканата вредност во вати.
• Pi е бројот pi земен да биде 3.1415.
• DN - надворешниот дијаметар на цевката во метри.
• L е неговата должина (исто така во метри).
• k - коефициент на топлинска спроводливост, земен за челична цевка еднаква на 11,63 W / m2 * C.
• Dt - истата температурна делта помеѓу течноста за ладење и воздухот во собата.

Бидејќи за греење обично се користат повеќерезервни хоризонтални регистри, треба да се има предвид дека горните делови ќе даваат топлина на нагорниот проток од долната цевка. Бидејќи неговата температура е малку повисока од амбиентниот воздух, топлинскиот флукс од овие делови ќе биде помал. Затоа, за сите делови, освен првиот, во пресметките се користи дополнителен фактор од 0,9.

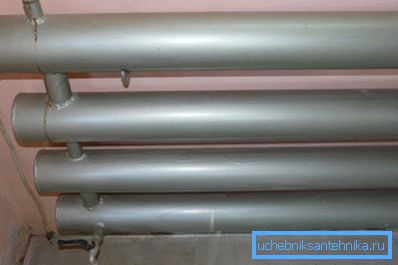

Како пример, да ги направиме нашите сопствени раце пресметување на моќноста на регистарот со четири дела со дијаметар од 159 mm и должина од 3,2 метри на температура од 70 степени, а температурата на воздухот во просторијата е +18 C.

1. Топлинскиот флукс од првиот дел ќе биде еднаков на 3.1415 * 0.159 * 3.2 * 11.63 * (70-18) = 967 вати (заокружен на целобројна вредност).
2. Топлинскиот флукс од секој од следните делови е еднаков на 967 * 0.9 = 870 вати.
3. Вкупната излезна топлина изнесува 967+ (870 * 3) = 3577 вати.

Цевки

Материјал

Кои цевки треба да ги посакувате при инсталирање на систем за централно греење?

Од горенаведените причини, подобро е да се напуштат сите видови пластични и метални пластични цевки за греење.

Во сув остаток - само три опции:

• Црни челични цевки за заварување.
• Галванизиран челик на навој.
• Брановидни нерѓосувачки челик со фитинзи за цевки.

Додајте неколку коментари на листата.

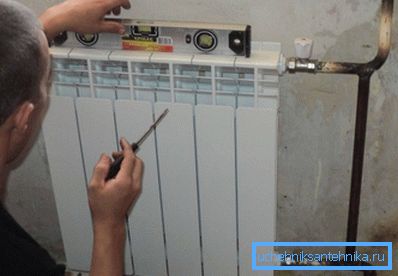

Црниот челик со заварени споеви е најпопуларното решение. Всушност, многу е полесно да се заваруваат контурните делови отколку да се измазнуваат со провиране и прилагодување на големината на млазниците.

Се чини дека цевките не треба да рѓа: системот за греење мора да се полни цела година, со што се гарантира дека внатрешната површина на цевките не доаѓа во допир со атмосферскиот кислород.

Тоа не беше таму.

Доколку во поголемиот дел од становите има радијатори од леано железо, порано или подоцна протекувањето меѓу нивните делови станува широко распространето. Протекувањето започнува само откако ќе застане греењето: за време на грејната сезона, загреаните делови од свинско железо сигурно ги притискаат парнитни гарнитури.

Погоди што е полесно да го направите за бравар - секојдневно чувствувате големо и светло чувство со ремонт на батериите во становите или едноставно го ресетирате целото коло за лето? И штом системот ќе се ресетира, влажниот воздух почнува да ја прави својата валкана работа.

Но, галванизацијата на фитинзи со намотки од леано железо нема проблем со 'рѓосување.

Постои мислење дека de cink обложување реагира со техничка вода и брзо паѓа. Авторот се осмелува да забележи дека во неколку наврати отвори поцинкувани столбови во станиците по половина век на работа. Нивната состојба не се разликуваше од новите цевки.

Конечно, нерѓосувачките брановидни цевки привлекуваат две својства:

1. Едноставна инсталација со помош на пар прилагодливи клучеви.
2. Можноста за лесно расклопување на фитинзи и промена на конфигурацијата на системот.

Не постојат специфични проблеми или недостатоци во нерѓосувачкиот челик. Производителите ја изјавуваат подготвеноста на цевките да издржат хидрауличен шок до 60 атмосфери и греење до 150 C.

Дијаметар

Обично се врши хидраулична пресметка за да се избере дијаметарот на цевководот, земајќи го предвид притисокот во системот и ограничувањата на брзината на течноста за ладење. Сепак, станува збор за стан каде што максималната должина на контурата е ограничена на вредност од 30-40 метри. Ако е така, можеме да препорачаме сосема специфични вредности.

Внимание: не го помешајте далечинскиот управувач (условно поминување) со надворешниот дијаметар. За челичната цевка DN 15, надворешниот дијаметар е приближно еднаков на 20 mm.

Вентили

Што треба да биде?

• На влезот на станот на двата теми се поставува топчести вентили, комплетно отсечени од нејзините столбови.
• Откако вентилот во доводот не се меша со капак (груб филтер). Тоа нема да дозволи песок или скала за заглавување на тенки канали во вашите батерии.
• Секој радијатор е опремен со вентил за напојување и задушување или термичка глава на цевката за враќање. Дроселирањето ќе помогне да ги намалите трошоците за топлина, за да ги усогласите со вашите потреби.

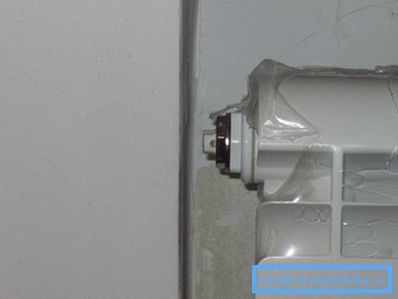

• Со ниската врска, еден од вентилите на Mayevsky се става во еден од горните приклучоци на радијаторот, што овозможува ослободување на воздухот.

Заклучок

Се надеваме дека нашите препораки ќе бидат корисни за читателот при дизајнирање и изградба на греење во нивниот стан. Како и обично, видео прилогот кон статијата содржи дополнителни тематски материјали. Успеси!
