Пресметка на греење: како да се утврди потребниот термички

05-10-2018
Греење

Ефикасноста и економичноста на мрежата на системот за греење директно зависи од правилно избраната моќност на котелот за греење, пренос на топлина од грејните радијатори и конфигурација на цевководи кои ја транспортираат течноста за ладење. За да не се меша во изборот на климатска опрема, потребно е правилно да се пресмета потрошувачката на топлинска енергија за греење.

Обично тоа го прават техничари за греење, но ако сами се изгради куќа, тогаш упатствата дадени подолу ќе ви помогнат да ги направите сите пресметки.

Пред да почне да работи на дизајнот на греење, неопходно е да се пресмета потребата за топлина во домот

Фази на пресметки

Термичка инженерска пресметка на топлинската мрежа за станбени простории, комерцијални објекти или производствени сали се врши во согласност со СНИП (градежни кодови) 2.04.05-91, кои се нарекуваат "греење, вентилација и климатизација".

Тие го дефинираа методот на пресметување на потребата за топлинска енергија за греење, што го користат и одделни програмери во изградбата на сопствените куќи, и работниците од секторот за домување и комунални дејности при инсталација или модернизација на климатските системи на станбени згради.

Методот на пресметување на моќноста на климатските системи е опишан овде.

Според гореспоменатиот документ, пресметката на топлинска енергија вклучува неколку чекори. Краток опис на секој од нив е даден во табелата.

Фаза Опис
Основа за губење топлина Мора да се направи пресметка на потребната количина на топлинска енергија земајќи ја предвид количината на топлина изгубена преку структурните елементи на зградата. Без ова, ќе биде невозможно да се избере моќноста на електричен или гасен котел, како и материјалот и бројот на делови од радијаторите.Во повеќето случаи, оваа бројка се движи од 50 до 150 W по квадратен метар.Ако вредноста што ја добиваш е различна од ова, тоа значи:
  • или направивте грешка во пресметките;
  • или неопходно е итно да се преземат мерки за да се загрее куќата.
Температурен режим на системот за греење Методот на пресметување на топлинска енергија за греење препорачува да се земат следните вредности како основа:
  • 75 заC - котел;
  • 65 заC - греење радијатор;
  • 20 заC - температурата на воздухот во просторијата.

Со оваа варијација, системот за греење на водата што го дизајниравте ќе ги задоволи барањата на EN 442 топлинска енергија на уреди за греење.
Моќ на разменувачи на топлина Оваа фаза е неопходна за да се утврди вредноста на пренос на топлина од радијаторите. Врз основа на овој параметар, тогаш треба да го изберете материјалот на батериите и бројот на делови во нив.
Хидраулична пресметка Овој чекор е неопходен за одредување на дијаметарот на цевководот, како и на моќноста на пумпата. Ако пресметката е погрешна, силната хидраулична отпорност на цевките и радијаторите нема да дозволи нормалната циркулација на течноста за ладење низ цевките.
Котел моќ Пресметувањето на потрошувачката на топлина за греење, од очигледни причини, не може да се направи без утврдување на моќноста на главната грејна опрема. На крајот на краиштата, таму се загрева топлинскиот медиум, кој потоа се дистрибуира преку површината на радијаторите и цевковите за климатскиот систем.
Обемот на системот за греење Друга важна фаза е одредувањето на потрошувачката на вода (со други зборови, волуменот на течноста за ладење, која е потребна за целосно полнење на системот за греење). Ова е особено неопходно во случај да сакате да го истурите антифризот во грејната мрежа.

Совет! За сите пресметки, можете да користите калкулатор. Но, подобро е да користите еден или друг софтверски пакет. Компјутерската програма попрецизно ќе ги земе предвид сите потребни фактори и ќе го намали времето поминато на дизајнот.

Компјутерска програма ќе ви помогне да ги направите сите потребни пресметки.

По пресметката на топлината потрошена при загревање на живеалиштето е направено, не заборавајте да го пресметате обемот на трошоци за купување на избраните средства за ладење. Можеби цената ќе биде превисока, во врска со која е неопходно да се бараат алтернативни или комбинирани методи за греење на вашиот дом.

Начин на термичка пресметка

Потребни необработени податоци

Пред да се пресмета топлинска енергија за греење, треба да се соберат податоци за зградата во која треба да се инсталира климатската мрежа.

Ќе ви требаат:

  1. Проект на иден или постоен дом. Мора да биде прицврстен на геометриските димензии на просториите, како и надворешните димензии на објектот. Покрај тоа, ќе ви требаат големината и бројот на отворите на прозорецот и вратата.

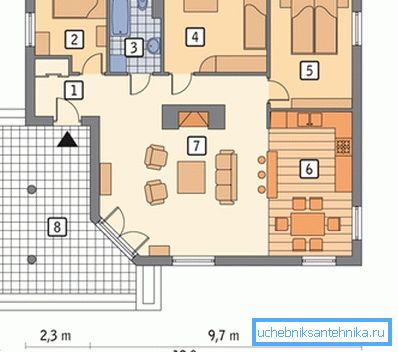

За да го пресметате капацитетот за греење, мора да имате куќа проект.
  1. Климатски услови на подрачјето каде што се наоѓа куќата. Треба да го одредите времетраењето на грејната сезона, ориентацијата на куќата на кардиналните точки, просечните дневни и просечни месечни температури и други слични информации.
  2. Материјална и топлинска изолација на ѕидови. Тоа зависи од нив колку топлинска енергија ќе се потроши непродуктивно низ разните елементи на зградата.
  3. Кат и таванот конструкција и материјали. Овие површини често се причина за силна загуба на топлина. Ако ова е случај, препорачливо е да се загрее тротоарот и подот на таванот, а потоа повторно да се пресмета силата на системот за греење.

Формула за пресметување на топлинска енергија на климатската мрежа

За сите инженерски пресметки, ќе ви требаат повеќе од една формула за пресметка на топлинска енергија. Навистина, како што беше споменато во претходните делови, неопходно е да се воспостават многу важни технички карактеристики на системот за греење.

Обрни внимание! Потребно е да се направи многу внимателна пресметка: греењето, како и системите за водоснабдување или канализација, се прилично сложени и скапи климатски мрежи. Доколку се направени грешки во дизајнот, ќе биде потребна надградба додека изградбата напредува. И цената на ваквите настани понекогаш резултира со прилично значителен износ.

Прво треба да знаете колку е моќен котелот треба да се инсталира во куќата.

Најважниот параметар во пресметката е моќноста на котелот за греење, бидејќи тоа е оној што делува како централен елемент на климатската мрежа. За да го направите ова, користете ја следнава формула:

М.котел = Тдома * 20% каде:

  • Тдома- потребата за топлинска енергија на куќата каде што инсталација на греење
  • 20% - коефициентот земајќи ги предвид непредвидени околности. Тука спаѓаат падот на притисокот во главната мрежа на гасот, тешките мразови, неисcounted загубите на топлина при отворање на врати и прозорци, како и други фактори.

Одредување на губење на топлина

За да ја пресметате потребата за топлинска енергија во вашиот дом, треба да знаете колкава загуба на топлина се јавува низ ѕидовите, подот и таванот. За да го направите ова, можете да ја користите табелата, што укажува на топлинска спроводливост на различни материјали.

Име Дебелина, cm Коефициент на топлинска спроводливост
Пена пластика 0.11 0.037
Стаклена волна 0.12 0,041
Минерални влакна 0.13 0.044
Планирана дрва 0.44 0.15
Газиран бетон 0.54 0.183
Пена бетон 0.62 0.21
Брик 0.79 0.27

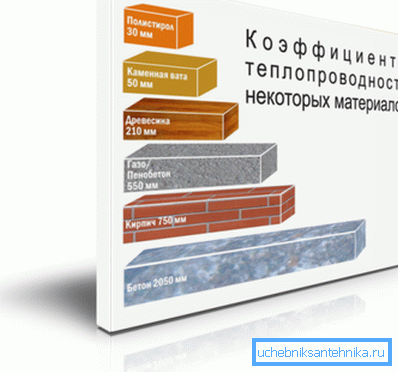

На фотографијата - споредба на топлинската спроводливост на разни материјали

Сепак, за правилно утврдување на загубата на топлина и пресметување на моќноста на котелот, знаејќи го коефициентот на топлинска спроводливост на материјалите нема да биде доволен.

Исто така, потребно е да се вклучат одредени измени во пресметковната формула:

  1. Изградба и материјал на искористени стаклени пакувања:
    • обични дрвени прозорци - 1,27;
    • пластични прозорци со двојно застаклување 1;
    • полимерни прозорски рамки со тројно застаклување 0.85.

      Количината на топлина што го напушта прозорецот зависи од бројот на чаши во прозорецот.

    1. Застаклување област на куќата. Сè е едноставно тука. Колку е поголем соодносот на површината на прозорците со површината, толку е поголема загубата на топлина во зградата. За пресметки, можете да ги земете следните коефициенти:
    Прозорец / ѕид сооднос Корекција фактор
    0.1 0.8
    0.15 0.9
    0.2 1
    0.25 1.1
    0.3 1.2
    0.35 1,3
    0.4 1.4
    0.5 1.5
    Колку повеќе прозорци во куќата, толку повеќе загуба на топлина
    1. Просечна дневна температура на надворешниот воздух. Овој амандман исто така мора да се земе предвид, бидејќи при премногу ниски вредности се зголемува коефициентот на загуба на топлина преку ѕидовите и прозорците. За пресметки се прифаќаат следниве вредности:
    Температура Корекција фактор
    до - 10 заСо 0.7
    - 10 заСо 0.8
    - 15 заСо 0.9
    - 20 заСо 1
    - 25 заСо 1.1
    - 30 заСо 1.2
    - 35 заСо 1,3
    1. Бројот на надворешни ѕидови. Ако просторијата се наоѓа во внатрешноста на куќата, тогаш само еден ѕид е во контакт со надворешниот воздух - оној во кој се наоѓа прозорецот. Сепак, аголни простории или соби во мали куќи можат да имаат два, три и четири надворешни ѕидови. Во овој случај треба да се разгледаат следните фактори на корекција:
      • една соба - 1;
      • две соби -1,2;
      • три соби - 1.22;
      • четири соби - 1.33
      1. Број на подови. Како и во претходниот случај, бројот на подови и (или) присуството на сведување влијае на загубата на топлина. Во овој случај, треба да ги земете следните вредности за измените:
        • присуство на неколку спрата - 0,82;
        • Изолиран покрив или тавански под - 0.91;
        • незагреана таваница - 1.
        Бројот на подови во куќата, исто така, влијае на топлинската спроводливост на структурите.
        1. Растојанието помеѓу таванот и ѕидовите. Како што знаете, висината на високиот плафон ја зголемува обемот на просторијата, па затоа е неопходно да се трошат повеќе топлина при неговото греење. Факторите во овој случај се однесуваат на следново:
        Висина Корекција фактор
        2,5 метри 1
        3 метри 1.05
        3,5 метри 1.1
        4 метри 1.15
        4,5 метри 1.2

        За пресметување на греењето, неопходно е да се умножат сите фактори наведени погоре и да се одреди Тдомаспоред следната формула:

        Тдома = Pud * Кчести * S, каде што:

        • Fud - специфична загуба на топлина (обично 100 вати / м2)
        • Дачести- вкупната корекција добиена со множење на сите фактори наведени погоре;
        • S е подрачје на станбена изградба.

        Пресметка на топлотниот капацитет на радијаторите

        Уредите кои го загреваат воздухот во просториите се радијатори. Тие се состојат од неколку делови. Нивниот број зависи од избраниот материјал и се одредува врз основа на моќта на еден елемент, мерена во вати.

        Ние ги даваме вредностите за најпопуларните модели на радијатори:

        • леано железо - 110 вати;
        • челик - 85 вати;
        • алуминиум - 175 вати;
        • биметалличен - 199 вати.

        Оваа вредност треба да се подели со 100, што резултира со површина загреана со еден дел од батеријата.

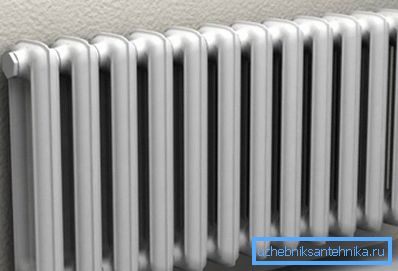

        Бројот на делови во радијаторот зависи од избраниот материјал на радијаторот и од областа на просторијата.

        После тоа се одредува потребниот број на делови. Сè е едноставно тука. Потребно е да се подели површината на просторијата каде батеријата ќе се вгради во моќноста на еден елемент на радијаторот.

        Исто така, мора да ги земете предвид амандманите:

        • за аголна просторија, препорачливо е да се зголеми потребниот број на делови со 2 или 3;
        • ако планирате да го затворите радијаторот со декоративен панел, исто така се грижите за некое зголемување на големината на батеријата;
        • во случај кога прозорецот е опремен со широк прозорец, препорачливо е да се вметне вентилациона решетка во неа.

        Обрни внимание! Овој метод на пресметка може да се користи само кога висината на таванот во стандардна соба е 2,7 метри. Во сите други случаи, треба да се применат дополнителни фактори на корекција.

        Заклучок

        Пресметката на грејниот капацитет на системот за греење е прилично комплициран настан, кој, сепак, може да се изврши самостојно, користејќи ги информациите понудени на вашето внимание. Сепак, запомнете дека покрај ова, мора да се пресметаат и други параметри. Погледнете го видеото објавено во оваа статија за повеќе детали.
