Пресметка на gcal за греење: методи и формули за мерење

Што е оваа единица - гигакалорија? Како се однесува на вообичаените киловат-часови топлинска енергија? Кои податоци се потребни за да се пресмета топлината добиена во собата во gigcaloria? Конечно, кои формули се користат за пресметување? Да се ​​обидеме да одговориме на овие прашања.

Што е тоа

Започнуваме со следната дефиниција. Калории е количината на енергија потребна за да се загрее 1 грам вода по степен Целзиусови при атмосферски притисок.

Бидејќи, во споредба со трошоците за топлина за греење на просториите, една калорија е смешно мала количина, пресметките обично користат gigacalorie (Gcal) еднаква на една милијарда (10 ^ 9) калории.

Употребата на оваа посебна вредност е утврдена со Правилата за сметководство за топлинска енергија и течноста за ладење издадени од Министерството за гориво и енергија на Руската Федерација во 1995 година.

Информации: просечната потрошувачка на топлинска енергија во Русија е 0,0342 gigacalorie по квадратен метар од вкупната површина на домување месечно. Стандардите за различни региони се разликуваат во зависност од климатската зона и се утврдени од страна на локалните законодавни тела.

Што е Gcal во греењето во повеќе познати вредности?

• Една gigacalorie е доволно да се загрее 1000 тони вода еден степен.
• Тоа одговара на 1162.2222 киловат-часови.

Зошто ти е потребно

Станбени згради

Сè е многу едноставно: гигакалориите се користат во пресметките за топлина. Знаејќи колку енергија од топлина останува во зградата, потрошувачот може да биде доставена конкретно. За споредба, кога централното греење функционира без метар, се издава фактура за подрачјето на загреаната просторија.

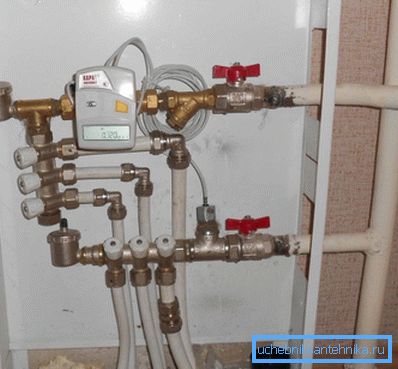

Присуството на мерач на топлина подразбира хоризонтално секвенцијално или колекторско ожичување на грејни цевки: во станот се инсталираат станови за снабдување и за враќање на цевките; конфигурацијата на системот за станбена изградба е определена од сопственикот. Оваа шема е типична за новите згради и, меѓу другото, овозможува флексибилна контрола на потрошувачката на топлина, избирајќи помеѓу удобноста и економичноста.

Како е прилагодувањето?

• Самите ги задушувате грејачите. Притисокот ви овозможува да ја ограничите проѕирноста на радијаторот, намалувајќи ја температурата и, соодветно, трошокот за топлина.
• Инсталирање заеднички термостат на цевката за враќање. Протокот на течноста за ладење ќе биде одредена од температурата во просторијата: таа ќе се зголеми кога воздухот ќе се излади и ќе се намали кога ќе се загрее.

Приватни куќи

Сопственикот на вилата е првенствено заинтересиран за цената на gigacalorie на топлина добиени од различни извори. Ние си дозволиме да им дадеме приближни вредности за регионот Новосибирск за тарифи и стапки на 2013 година.

За споредба: централното греење во времето на собирање на статистички податоци чини 1467 рубли за gigakaloriya.

Бројачи

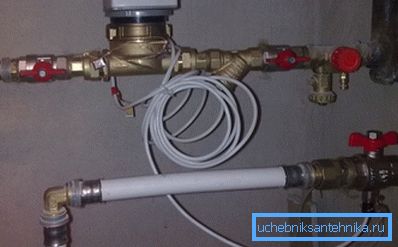

Кои податоци се потребни за сметководство за топлина?

Лесно е да се погоди:

1. Течноста за ладење тече низ уреди за загревање.
2. Нејзината температура на влезот и излез од соодветниот дел од колото.

Два типа на метри се користат за мерење на протокот.

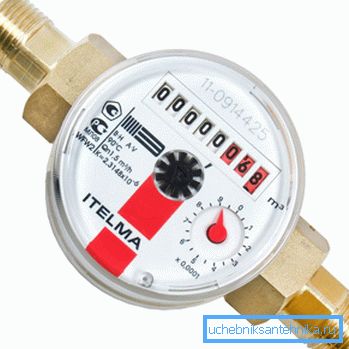

Колоскова бројачи

Шалтерите наменети за греење и топла вода се разликуваат од оние што се користат на ладна вода само од материјалот на коловозот: тој е поотпорен на високи температури.

Самиот механизам е ист:

• Текот на течноста за ладење предизвикува роторот да се ротира.
• Тој пренесува ротација до мерниот механизам без директна интеракција, со помош на постојан магнет.

И покрај едноставноста на дизајнот, мерачите имаат прилично низок праг на активирање и се добро заштитени од измама на податоците: секој обид за сопирање на работ со надворешно магнетно поле се потпира на присуството на антимагнетски механизам на екранот.

Бројачи со диференцијален рекордер

Уредот на вториот тип метри се базира на законот Бернули, во кој се наведува дека статичкиот притисок во течен тек или гас е обратно пропорционален на неговата брзина.

Како да ја користите оваа функција на хидродинамиката за да го пресметате протокот на течноста за ладење? Доволно е да го блокира патот со потпорна машина. Падот на притисокот на машината за перење ќе биде директно пропорционален на брзината на проток низ неа. Со снимање на притисокот со пар сензори, лесно може да се пресмета протокот во реално време.

Интересно: уредот за мерење подразбира присуство на електроника во него. Повеќето модели од овој тип на метар не само што обезбедуваат необработени податоци - потрошувачката на вода и неговата температура - туку и ја пресметува вистинската употреба на топлина. Контролниот модул на таквите уреди има порта за поврзување со компјутер и може да се реконфигурира со свои раце под променетата шема за пресметка.

А што ако не се работи за затворено греење, туку за отворен систем со можност за избор на топла вода? Како да го снимите протокот на топла вода?

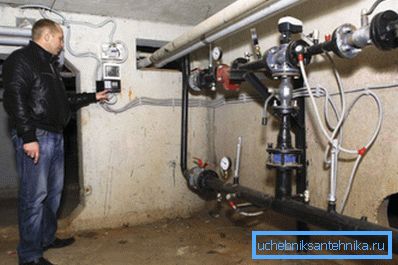

Решението е очигледно: во овој случај, задржувачките подлошки и сензорите за притисок се поставуваат и на цевките за напојување и за враќање на греењето. Разликата меѓу протокот на течноста за ладење помеѓу нивите и ќе укаже на количината на топла вода што се користела за домаќинствата.

Формула

Како да се пресмета Gcal за греење во присуство на шалтери на двете линии за отворен (со топла вода) или затворен (без топла вода) систем?

Формула за пресметка е Q = ((V1 * (T1-T)) - (V2 * (T2-T))) / 1000.

Во него:

• Q е потребната количина на топлинска енергија во гигакалориите.
• V1 и V2 - проток на течноста за ладење преку протокот и повратниот проток во тони.

Корисно: шалтерите, од очигледни причини, покажуваат потрошувачка во кубни метри, а не во тони. Вистинската маса на кубен метар вода за топла вода е малку поинаква од еден тон; но разликата во позадината на грешките на метар е занемарлива, па можете безбедно да ги користите читачите на метар во кубни метри.

• T1 е температура на влезот на колото (проток).
• Т2 - температура на излезот на колото (враќање).
• Т е температура на ладна вода што ја храни патеката за да ги компензира загубите. Во текот на грејната сезона, се претпоставува дека е + 5 С, надвор од сезоната - +15 С.
• Поделбата со 1000 е неопходна токму за да се добие резултатот не во мега-, туку во гигакалории. Во спротивно, ќе треба да ја рециклираме потрошувачката на вода во илјадници тони.

Значи, со проток на метар со напон од 52 m3, повратниот проток е 44 м3, температурата на протокот е 95 C и вратениот проток е 70 C во куќата ((52 * (95-5)) - (44 * (70-5))) / 1000 = 1,82 Gcal топлина.

Забелешка: потрошувачката на вода се наплаќа посебно. Сметаме само на потрошувачката на топлинска енергија.

Кои се инструкциите за пресметка, ако имате само еден шалтер на теренот? Се разбира, се подразбира дека станува збор за затворен систем (без DHW).

Формулата за пресметка е Q = V * (T1-T) / 1000.

На пример, со проток на вода од 52 м3 и температура на ладење на 95 ° C, 52 * (95-5) / 1000 = 4.68 гигакалории ќе остане во станот во станот. Како што е лесно да се види, таков систем за броење е многу помалку корисни за потрошувачот.

Заклучок

Се надеваме дека информациите понудени на читателот ќе му помогнат да заштедат на греење. Како и секогаш, може да се најдат дополнителни тематски материјали во приложеното видео. Успеси!
