Пресметка на дијаметарот на цевките за греење: формули и

Како се пресметува дијаметарот на грејните цевки со позната котелска моќност? Како да се пресмета минималниот дијаметар за посебен дел од контурата? Во оваа статија ние треба да се запознаеме со формулите кои се користат во пресметките и да го придружуваме познаникот со примери на пресметки.

Зошто ти е потребно

И всушност - зошто е неопходно да се пресмета дијаметарот на грејните цевки? Зошто едноставно не ги земате очигледно преголемите цевки? На крајот на краиштата, со ова ќе се заштитиме од прекумерно бавната циркулација во колото.

За жал, овој пристап има неколку сериозни недостатоци.

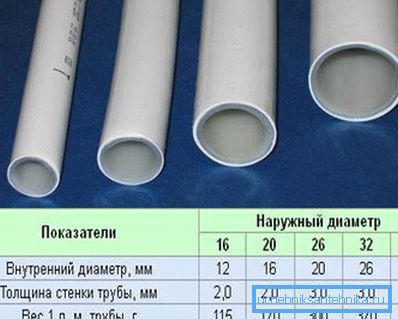

• Потрошувачка на материјали и, соодветно, цената по метар се зголемува пропорционално на плоштадот на дијаметарот. Трошоците нема да бидат денар.

Забелешка: за да се одржи истиот работен притисок со зголемување на дијаметарот на цевката потребно е да се зголеми дебелината на ѕидот, што дополнително ја зголемува потрошувачката на материјали.

• Подеднакво важно, зголемениот дијаметар на нафтоводот значи зголемување на волуменот на течноста за ладење. и, соодветно, зголемена топлинска инерција на системот. Ќе се загрее подолго и ќе се олади подолго, што не е секогаш пожелно.

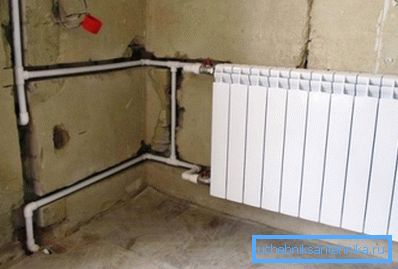

• Конечно, со отворено поставување на дебели грејни цевки, тие навистина нема да ја красат просторијата, а кога ќе бидат скриени, ќе ја зголемат длабочината на строб во ѕидовите или дебелината на кошулата на подот.

Формула

Бидејќи ние, драг читател, не загрозиме да добиеме диплома од инженер за греење, нема да се качуваме во џунглата.

Поедноставена пресметка на дијаметарот на грејниот цевковод се врши според формулата D = 354 * (0.86 * Q / Dt) / v, во која:

• D е потребниот дијаметар во сантиметри.
• Q - термичко оптоварување на соодветниот дел од колото.
• Dt е температурна делта помеѓу линиите за снабдување и враќање. Во еден типичен автономни систем, тоа е околу 20 степени.
• v е проток на течноста за ладење во цевките.

Изгледа како да ни требаат некои податоци за да продолжиме.

За да се пресмета дијаметарот на цевките за греење, потребно е:

1. Дознајте колку максимална брзина течноста за ладење може да се движи.
2. Научете како да ја пресметате топлинската моќ на целиот систем и неговите поединечни делови.

Брзина на течноста за ладење

Таа мора да исполни неколку гранични услови.

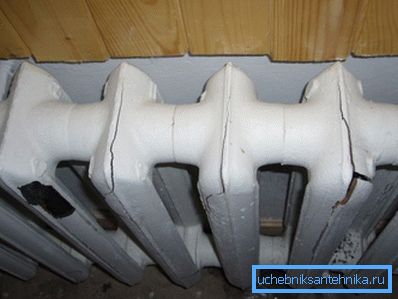

Од една страна, течноста за ладење треба да се сврти во колото околу три пати на час. Инаку, негуваната температурна делта значително ќе се зголеми, поради што греењето на радијаторите е нерамномерно. Покрај тоа, во тешка студ, добиваме многу реална можност за одмрзнување на најстудените делови на колото.

Од друга страна, прекумерната брзина ќе генерира хидрауличен шум. За да заспиеме до течење на вода во цевките е задоволство, да речеме, за аматер.

Валиден е опсегот на проток од 0,6 до 1,5 метри во секунда; во исто време, максимално дозволената вредност од 1,5 m / s обично се користи во пресметките.

Термичка моќност

Еве дијаграм на неговата пресметка за нормализирана термичка отпорност на ѕидовите (за центарот на земјата - 3,2 м2 * C / W).

• За приватна куќа, 60 вати по кубен метар се земаат за базна сила.
• Тие додаваат 100 вати за секој прозорец и 200 вати за секоја врата.

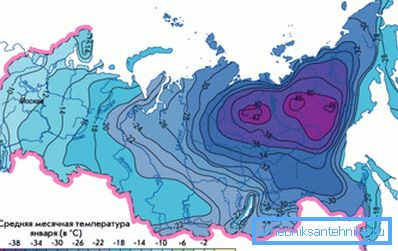

• Резултатот се множи со регионалниот коефициент во зависност од климатската зона:

Така, 300 м2 соба со три прозорци и врата во Краснодар (просечната температурата на јануари е + 0,6 ° С) ќе бара (300 * 60 + (3 * 100 + 200)) * 0,8 = 14,800 вати на топлина.

За згради чијшто термички отпор на ѕидови значително се разликува од нормализираната, се користи друга поедноставена шема: Q = V * Dt * K / 860, каде што:

• Q е побарувачката на топлина во киловатти.
• V е обемот на загреан простор во кубни метри.
• Dt е температурна разлика помеѓу просторијата и улицата на врвот на студот.

Тоа е корисно: подобро е да се земе температурата во просторијата со соодветни санитарни стандарди, температурата на улицата - просечниот минимум во изминатите неколку години.

• K - коефициент на изолација на објектот. Каде да ги добиете своите вредности? Упатството ќе се најде во следната табела.

Каде да се земе товарот за посебен дел од колото? Се пресметува според обемот на собата, која се загрева со овој дел, еден од горенаведените методи.

Пример за пресметка

Значи, во теорија, знаеме како да го пресметаме дијаметарот на грејната цевка.

Ајде да го потврдиме теоретското знаење со практиката и да направиме пресметка за следните услови:

• Ние треба да се пресмета дијаметарот на пополнување во приватна куќа од 100 квадратни метри.
• Висината на таванот во куќата е 2,8 метри.

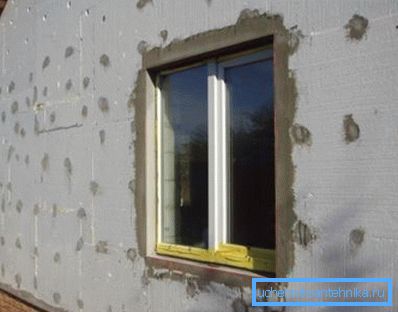

• Ѕидовите се када со бетонски блокови марки D600 со дебелина од 40 cm со надворешен слој од пена од 150 mm.

• Куќата се наоѓа во Комсомольск-на-Амур на територијата Хабаровск (просечната минимална температура во јануари е -30,8 С). Внатрешната температура е земена еднаква на + 20 C.

Прво, ја пресметуваме потребата за топлинска енергија.

Изолацијата јасно обезбедува топлинска отпорност подобра од нормализирана, што ќе нѐ натера да се свртиме кон втората од горенаведените шеми за пресметка.

1. Внатрешниот волумен на куќата е 100 * 2.8 = 280 м3.
2. Делта температура помеѓу улицата и куќата во најлош случај за нас ќе биде еднаква на 50 степени.
3. Коефициентот на топлинска изолација се претпоставува дека е 0,7.
4. Проценетиот капацитет на домашниот греен котел мора да биде најмалку 280 * 50 * 0,7 / 860 = 11,4 kW.

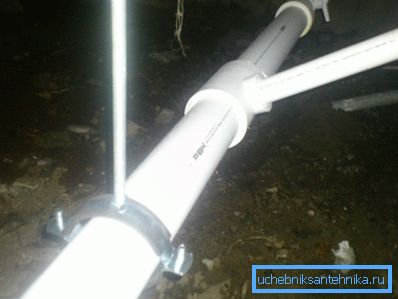

Останува да се изврши фактичката пресметка на дијаметарот на цевката за загревање. Тоа ќе биде еднакво на 354 * (0.86 * 11.4 / 50) / 1.5 = 2.4 cm, што одговара на челична VGP цевка DN 25 или полипропиленска цевка со надворешен дијаметар од 32 mm.

Заклучок

Да се ​​потсетиме дека дадовме екстремно поедноставени шеми на пресметки. Како и секогаш, читателот може да пронајде дополнителни информации за содржината во видеото прикачено на статијата. Успеси!
