Како да се пресмета радијаторот на подот - станбени или индустриски? Во оваа статија, ќе го запознаеме читателот со неколку алгоритми со различна сложеност и ќе ги презентира референтните податоци за референтната погодност. Затоа оди.

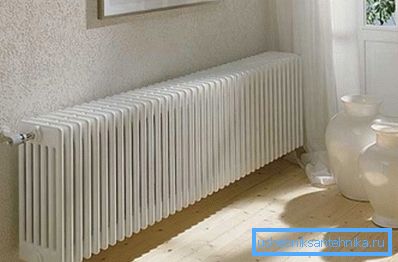

Нашата задача е да научиме како да ги пресметаме оптималните димензии на грејачот.

Фази на пресметки

Всушност, има само две од нив.

  1. Првично, проценетата потреба за простор во топлинска енергија.
  2. Потоа, во зависност од специфичната вредност на топлинскиот флукс (по дел, по грејач итн.), Се пресметува бројот на соодветните контурни елементи.

Наведете: во мрежата можете да најдете голем број на табели и калкулатори, директно добивајќи го бројот на делови од областа. Сепак, точноста на таквите пресметки е обично ниска, бидејќи тие целосно ги игнорираат дополнителните фактори кои ги зголемуваат или намалуваат загубите на топлина.

Пресметка на моќност

Шема 1

Наједноставната шема е присутна во Советскиот SNiP пред половина век: моќта на греење радијатор по соба е избрана со стапка од 100 вати / 1m2.

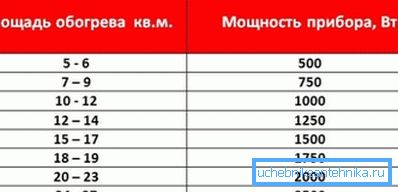

Избор на биметаллични радијатори на подот може да се врши, водени од оваа табела.

Алгоритмот е јасен, исклучително едноставен и неточен.

Зошто?

  • Реалните загуби на топлина се многу различни за екстремни и средни подови, за аголни станови и соби во центарот на зградата.
  • Тие зависат од вкупната површина на прозорци и врати, како и од структурата на застаклување. Јасно е дека дрвените рамки со две стаклени панели ќе обезбедат многу поголема загуба на топлина од тројното застаклување.
  • Во различни климатски зони, загубата на топлина, исто така, ќе се разликува. Стан во -50 C очигледно ќе треба повеќе топлина отколку во +5.
  • Конечно, изборот на радијатор според површината на просторијата ја занемарува висината на таваните; Во меѓувреме, потрошувачката на топлина во таваните 2,5 и 4,5 метри висока ќе се разликуваат во голема мера.
Високиот плафон создава чувство на просторност, но значително ги зголемува трошоците за греење.

Шема 2

Проценката на топлинска енергија и пресметувањето на бројот на делови од радијаторот според обемот на просторијата обезбедува значително поголема точност.

Еве ги инструкциите за пресметување на моќноста:

  1. Базната количина на топлина се проценува на 40 вати / м3.
  2. За аголни простории се зголемува за 1,2 пати, за екстремни катови - за 1,3, за приватни куќи - за 1,5.
  3. Прозорецот додава 100 вати за потребите на собата за топлина, вратата на улицата - 200.
  4. Воведен е регионален коефициент. Се зема еднакво:
Регион Коефициент
Чукотка, Јакутија 2
Иркутск регион, Хабаровск територија 1.6
Московскиот регион, Ленинградска област 1.2
Волгоград 1
Краснодарския регион 0.8

Да земеме пример со свои раце за да ја пронајдеме потребата за топлина во аголна просторија со големина 4x5x3 метри со еден прозорец лоциран во градот Анапа.

  1. Волуменот на просторијата е 4 * 5 * 3 = 60 м3.
  2. Основната потреба за топлина се проценува на 60 * 40 = 2400 вати.
  3. Бидејќи просторијата е аголна, го користиме коефициентот 1.2: 2400 * 1.2 = 2880 вати.
  4. Прозорецот ја влошува ситуацијата: 2880 + 100 = 2980.
  5. Благата клима на Анапа прави свои прилагодувања: 2980 * 0,8 = 2384 вати.
Во фото - зима во близина на Анапа. Нејзината топла клима не подразбира високи трошоци за греење.

Шема 3

Двата претходни шеми се лоши затоа што ја игнорираат разликата помеѓу различните градби во поглед на ѕидната изолација. Во меѓувреме, во модерна енергетска ефикасна куќа со надворешна изолација и во тула работилница со едно парче застаклување, загубата на топлина ќе биде, да го кажам благо, различни.

Радијаторите за индустриски простории и куќи со нестандардна изолација можат да се пресметаат со формулата Q = V * Dt * k / 860, во која:

  • П - моќност на греење во киловати.
  • V - загреан волумен.
  • Dt е пресметаната температурна делта со улицата.

Ве молиме запомнете: собната температура е земена од санитарни стандарди или технолошки барања; улицата се проценува според просечната температура за најстудените 5 дена од зимата.

  • k - коефициент на затоплување. Каде да ги добиете своите вредности?
к Опис на собата
0.6-0.9 Надворешна изолација, трокреветно застаклување
1-1.9 Масонерија од 50 см дебели, двојни застаклените прозорци
2-2.9 Камен, еднократно застаклување со дрвени рамки
3-3.9 Неизолирана просторија

Дозволете ни да во овој случај придружува пример пресметка алгоритам - пресмета топлинска капацитет, кој мора да има индустриски простории радијатори 400 квадратни метри, со висина од 5 метри, дебелина на ѕид од тули од 25 см и едно стакло. Оваа слика е сосема типична за индустриски зони.

Да се ​​согласиме дека температурата на најстудената петдневна недела е -25 Целзиусови степени.

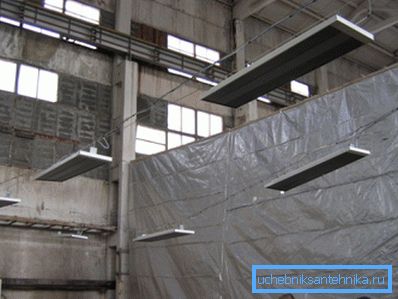

Индустриските простории се карактеризираат со големи загуби на топлина.
  1. За производните работилници, долниот лимит на дозволената температура се смета за +15 Ц. Така, Dt = 15 - (-25) = 40.
  2. Коефициентот на топлинска изолација е еднаков на 2,5.
  3. Волуменот на просторијата е 400 * 5 = 2000 м3.
  4. Формулата ќе биде во форма Q = 2000 * 40 * 2.5 / 860 = 232 kW (со заокружување).

Пресметка на уреди за греење

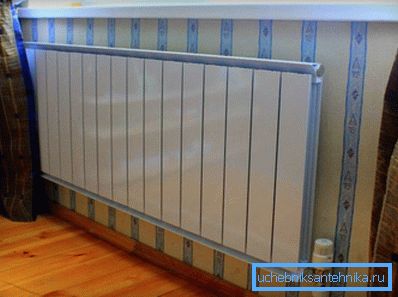

Во станбени области се користи за загревање на маса од леано железо, алуминиум и bimetallic батерија, тубуларна челик и радијатори и конвектори панел плоча-како.

Како да се одреди топлинска енергија на секој уред?

За панели, конвектори, неотделиви тубуларни батерии и плочи, може да се фокусирате само на карактеристиките што ги дава производителот. Тие секогаш се присутни во придружната документација или на веб-страницата на производителот.

За сегментните батерии со стандардна вертикална големина (500 mm), можете да се фокусирате на следниве вредности на топлинскиот проток:

  • Оддел за леано железо - 140-160 вати;
  • Алуминиум - 180-200;
Алуминиумските батерии доведуваат до специфичен пренос на топлина.
  • Биметаличен - 170-190.

Важна точка: номиналната моќност е означена за разликата од 70 степени помеѓу радијаторот и воздухот во просторијата. Ако разликата е еднаква на половина, специфичниот пренос на топлина ќе се намали за истиот износ.

Така, кога топлинска барање моќ од 2,3 kW алуминиумски радијатор (200 W / дел) мора да биде 2300/200 = 12 (заокружено) делови.

Специјален случај

Типични грејни радијатори за индустриски простории се челични заварени регистри. Ниската цена на материјалот, заедно со висока јачина, ги прави многу поатрактивни од другите решенија.

Нивната моќност може да се пресмета со следниов алгоритам:

  • За еден хоризонтални цевки тоа е еднакво на Q = 3,14hD * L * 11,63 * Dt, каде што D - дијаметар на цевката во метри, L - должина, во метри, Dt - делта температура помеѓу соба и течноста за ладење.
  • Во мултисекторскиот хоризонтален регистер, факторот 0.9 се користи за пресметување на делови почнувајќи од вториот.

Така, десет-регистрирани пресек со дијаметар од 250 mm за греење со прегреана пареа (200C) и на температура во работилница на 15C даде 3.14 * 0.25 * 10 * 11,63 * (200-15) = 16889 вати на топлина.

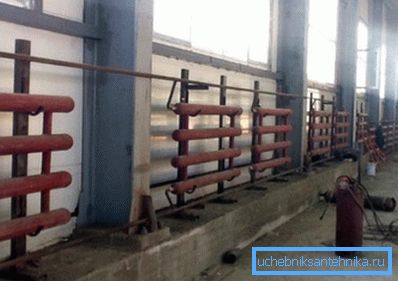

Индустриско греење. Сите заварени регистри се користат како уреди за загревање.

Заклучок

Како што можете да видите, применетите шеми за пресметка се релативно едноставни и сосема разбирливи дури и за лице кое е далеку од дизајнирање на системите за греење. Дополнителни тематски информации може, како и обично, да се најдат во видеото во оваа статија. Успеси!
