Пресметка на биметаллични радијатори за површина, волумен и

Која е пресметката на биметалличните радијатори на површината на живеалиштето? Како да се пресмета бројот на делови потребни за греење на куќа или стан со нестандардна висина на таванот? Во нашата статија ќе се обидеме да најдеме одговори на овие и некои други прашања.

Фази на пресметка

Пресметката на биметалличките делови од греењето се состои од две фази:

1. Проценка на потребата за топлински капацитет;

Забелешка: по површина може да се пресмета само со стандард (одговара на тековната SNiP) изолација на коверти за градење и стандардна (2,5 метри) висина на таванот. Во други случаи, шема за порамнување е значително комплицирана.

1. Повторно пресметување на топлинска енергија во бројот на делови водејќи сметка за топлинскиот флукс што одговара на еден дел.

Топлината тече во делот

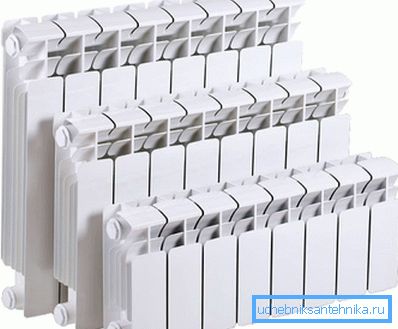

Да почнеме со поедноставна задача. Пресметката на биметалличкиот дел од радијаторот подразбира потреба од референтни податоци - топлински флукс за еден дел. Еве ги проценетите вредности за различни големини на грејачи:

Сепак, како што е вообичаено во такви случаи, трикот е во детали.

• Производителите ја пријавуваат вредноста на протокот на топлина за температурата на течноста за ладење во 90 ° C на температура во загреан простор +20 С (Dt = 70 С). Трошокот за намалување на температурата на течноста за ладење до +55 C (Dt = 55 C) е двојно намалување на моќниот дел;
• При латерална врска на радијаторот и неговата значителна должина, моќта на крајните делови (по 10-тиот) ќе се намали за 10-40%;
• Поврзувањето од дното на дното ќе предизвика намалување на моќноста на делот од 10-13%, но гарантира еднообразно загревање по целата должина;
• Дијагоналната врска на која било должина на батеријата ќе обезбеди пренос на топлина 2-3% под номинална вредност;

• Засилување на крајните делови во текот на неколку години повторно ќе го намали нивниот пренос на топлина за 1,2-1,5 пати;
• Конечно, инсталирањето на грејач во ниша или кутија, исто така, ќе има штетен ефект врз ефикасноста на греењето.

Совет: пресметката на моќноста најдобро се прави со безбедносен фактор од 1,2. Вишокот на енергија може да се намали со гушење на уредот со конусен вентил или термичка глава.

Шеми

Едноставна пресметка на површина

Пресметката на површината на биметалличните радијатори е исклучително едноставна:

1. По 1 м2 на загреан простор во проектот поставени топлинска енергија од 100 вати;
2. За ладни и топли региони во земјата се користи корекциониот фактор (од 0,7 за Краснодарската територија до 2,0 за Чукотка и Јакутија). Значи, за соба од 15 метри во територијата на Хабаровск (регионален коефициент од 1,6) ќе потрае 15 * 100 * 1,6 = 2400 вати на топлина. Со моќност од 180 вати, нивното минимално количество ќе биде 2400/180 = 14 (со заокружување) парчиња.

Интересно: типичен калкулатор за пресметување на биметаллични грејни радијатори на веб-страниците на продавачи или производители користи само таков пресметковен алгоритам. Дополнителни фактори, како што се степенот на градежни изолации или висини на плафон, се многу ретки.

Пресметка по волумен

Јасно е дека со значителна висина на таваните во станот потребата за топлина драматично ќе се зголемува: колку е поголем обемот на воздухот, толку повеќе ќе се бара топлинска енергија за да се загрее до температура што ги исполнува санитарните стандарди.

За простории со нестандардна висина, често се користат неколку коригирани инструкции, земајќи ги во предвид бројните дополнителни фактори:

• На 1 м3 волумен во проектот е поставен 40 W топлинска енергија;
• За аголни и предни станови во станбена зграда се користи фактор на измена од 1.2, за екстремни катови, 1.3;
• На секој прозорец се додаваат дополнителни 100 вати;

• Исто така, се зема предвид регионалниот коефициент (0,7 - 2,0).

Да го сториме тоа со свои раце за да ја пресметаме потребата за топлина на една соба со еден прозорец лоциран во средината на една станбена зграда во градот Јалта (Крим) со димензии 4,6 х 5,7 метри и висина на таванот од 4,5 метри.

1. Волуменот на просторијата ќе биде 4,6 * 5,7 * 4,5 = 118 м3;
2. Регионалниот коефициент за Јалта (просечна температура на јануари +4 C) е 0,7; Нема други корективни фактори;
3. Потребата за топлина ќе биде (118 * 40 + 100) * 0,7 = 3374 вати;
4. Пресметувањето на бројот на делови од биметаллични радијатори на греење ќе ни даде кога моќниот дел од 180 вати ќе биде 19

Потсети: со таква должина на грејачот, тој е поврзан од долу до дното или дијагонално.

Пресметка по волумен за нестандардно затоплување

Најголемата универзална шема, која ја зема во предвид обемот на просторијата, температурната разлика со улицата и интегралниот коефициент на градење на изолација: Q = V * Dt * k / 860.

Со ова:

• Моќност Q добиваме во киловати;
• Како Dt, се користи разликата помеѓу средната внатрешна температура (за живеалиште - санитарната норма на температурата) и просечниот минимум од најстудениот зимски месец;

• k се зема од следнава табела:

Ајде уште еднаш да ја пресметаме потребата за топлина за нашата соба во Јалта, но со неколку нови воведни:

• Зградата не е изолирана однадвор и е изработена од тула. Дебелина на ѕидање - 500 mm. Двојно застаклување;
• Со санитарна норма на зимска температура во станбена површина од +18 C, просечниот минимум јануари во Јалта е -3C.

Продолжуваме со пресметките.

• Ние веќе го пресметавме обемот на просториите порано - 118 м3;
• Dt е еднакво на разликата од + 18C и -3C - 21 степени;
• Го земаме коефициентот на изолација еднаков на 1,1;
• Пресметката како целина ќе биде во форма Q = 118 * 21 * 1,1 / 860 = 3,16 kW, или 3160/180 = 18 секции.

Заклучок

Како што можете да видите, применетите шеми за пресметка на уреди за греење се доста разновидни и предвидливо даваат некои варијации во резултатите. Дознај повеќе за тоа како да ги пресметате биметалличните радијатори, да помогнете во видео во оваа статија. Успеси!
