Поврзување на радијатор за греење со цевки од полипропилен -

Во нашево време, полипропиленските цевки се попопуларни при инсталирање на системите за греење. Сепак, нивната поврзаност со уреди за греење, вклучувајќи ги и радијаторите, има некои нијанси, така што оваа задача покренува голем број прашања за почетни мајстори.

Подолу внимателно разгледаме како да инсталирате грејни радијатори со цевки од полипропилен.

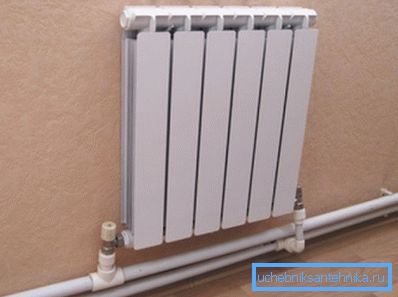

Радијаторот е поврзан со цевководот од полипропилен

Избор на материјали

Популарноста што ја добиваат полипропиленските цевки се должи на голем број на нивните позитивни квалитети:

  • Цената за нив е многу помала отколку за колегите од метал.
  • Висока издржливост, поради фактот што пластиката не 'рѓа, згора на тоа, седиментот практично не се депонира на неа.
  • Не треба сликање.

Сепак, треба да се забележи дека не се сите видови полипропиленски цевки соодветни за системите за греење. Факт е дека тие мора да имаат оклопен слој кој спречува значително термичко ширење на цевководот.

Засилена полипропиленска цевка

Покрај тоа, пожелно е слојот за зајакнување да биде алуминиум, бидејќи арматурата од фиберглас води до заситување на течноста за ладење со кислород. Ова за возврат предизвикува 'рѓосување на метални површини на котли и други грејни елементи. Цевките кои имаат арматура за алуминиум и се погодни за системи за греење, се обележани со PN25.

Обрни внимание! При изборот на цевки треба да се обрне внимание на униформа дебелина на нивните ѕидови. За ова треба да го погледнете нивното намалување.

Што се однесува до дијаметарот, оптималниот параметар е -25 mm.

Исто така е неопходно да се купат фитинзи, кои вклучуваат:

  • Спојки;
  • Аголни адаптери;
  • Топчести вентили.
Дијаграм на приклучок за еднонасочна и две цевка радијатор

Поврзување на радијатори

Дијаграм за поврзување

Пред да го поврзете радијаторот со полипропиленската цевка потребно е да се повлече системски дијаграм. Треба да се има на ум дека постојат неколку опции за поврзување на батериите:

Метод на поврзување Посебни карактеристики
Monotube Овој систем е најлесниот и најекономичен во поглед на потрошувачката на материјали. Сепак, тоа е погодно само за мали простории, бидејќи течноста за ладење на патот до последната батерија ги загрева меѓусебните, што доведува до нивно нерамномерно загревање.
Двојна цевка Тоа е, исто така, сериска врска, сепак, топла течноста за ладење и враќање на протокот низ различни цевководи. Поради тоа, греењето на батериите се врши подеднакво.
Колекционерот (дистрибуција чешел) Овој метод е најефикасен, но во исто време, најскапиот. Неговиот принцип е базиран на паралелно поврзување на сите радијатори преку колектор.
Шема на колекторско поврзување на радијатори

Изборот на видот на шемата зависи од карактеристиките на домувањето - бројот на просториите, нивната површина итн. Откако ќе го одредите видот на системот, треба да ги користите сопствените раце за да ја прикажете локацијата на радијаторите во просторијата, приклучоците и сите други елементи.

Присуството на таква шема ќе овозможи да се пресмета потребната количина на материјали, како и да се поедностави понатамошната работа на инсталацијата на системот.

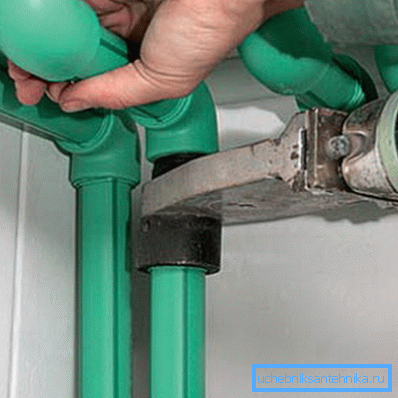

Склопување на гасоводот

Склопување на гасоводот

Значи, упатството за монтажа на гасоводот е како што следува:

  • Прво, треба да ги исечете цевките според димензиите прикажани на дијаграмот.
  • Потоа, сечените краеви на подготвените сегменти треба да се исчистат од бруси.
  • Тогаш краевите на сегментите треба да се исчистат со посебен уред кој работи на принципот на острилки за моливи. Оваа операција е неопходна за понатамошно лепење.
  • После тоа, цевките и фитинзите се загреваат во посебен рачка за лемење, по што се приклучуваат.
  • Потоа, гасоводот е монтиран на ѕидовите со помош на специјални држачи.

Совет! Ако за прв пат работите со рачка за лемење за пластични цевки, треба да практикувате припрема пред да започнете да го составувате нафтоводот.

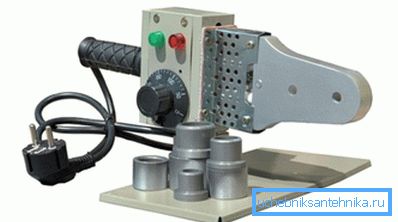

Во фото - заварување машина со млазници

Така, нафтоводот оди како конструктор.

Во исто време потребно е да се почитуваат следните правила за работа со машината за заварување:

  • Пред заварување, машината мора да се загрее до исклучување, а потоа почекајте додека не се вклучи повторно.
  • Потребно е строго да се набљудува времето на загревање на деловите што се поврзани. За различни видови на лейни за лемење, може да биде различно. Затоа, пред да го користите уредот треба да биде запознаен со табелата, која обично е достапна во упатствата.
  • Потребно е точно да се поврзат деталите, без да се дозволат изобличувања.
  • По поврзувањето на деловите тие не можат да се префрлат и се движат додека полипропилен не се ослаби.

Општо земено, процесот на заварување на полипропиленските елементи на топлинската цевка е прилично едноставен.

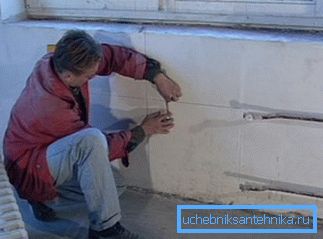

Обележување на ѕидот

Инсталација на радијатори

Пред да го поврзете грејачкиот радијатор со полипропиленската цевка, потребно е да го инсталирате.

Оваа работа се изведува во овој редослед:

  1. Пред сè, треба да ставите маржа на локацијата на батериите.

Така, потребно е да се разгледаат барањата на SNiP:

  • растојанието од ѕидот мора да биде најмалку 2 см;
  • растојанието од подот треба да биде околу 10-15 см;
  1. Потоа монтажни загради. Во исто време потребно е да се користи нивото на конструкција така што уредот да се наоѓа точно. За прицврстување на заградите, можете да ги користите ноктите за дупчење.

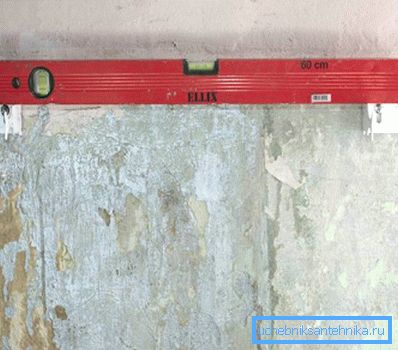

Проверка на положбата на заградите со ниво на градење
  1. По инсталирањето на загради, треба да го обесувате радијаторот на нив.

Според таков систем треба да ги инсталирате сите радијатори во собата.

Поврзување на батеријата

Радијаторот е поврзан со полипропиленската цевка по овој редослед:

  • Прво на сите, транзиција ракав е прицврстена за батеријата. Треба да се напомене дека поврзувањето на алуминиумски радијатори со цевки од полипропилен се врши со посебни спојки, кои се разликуваат од адаптерите наменети за леано железо батерии.

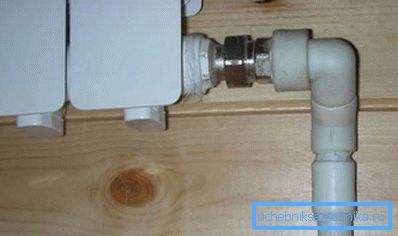

Поврзување на радијаторот со гасоводот преку адаптерот
  • Следно, топчести вентили, вентил за регулирање или радијаторски вентили се поврзани со адаптерот.
  • Тогаш вентилот е поврзан со полипропиленска топлинска цевка.
  • Според истата шема, излезот на радијаторот е поврзан со цевководот.

Тука, можеби, се главните точки за поврзување на радијаторите со цевки од полипропилен.

Заклучок

Процесот на поврзување на инсталацијата на системот за греење со употреба на полипропиленски цевки не се разликува многу од другите видови на цевководи. Особеноста лежи само во методот на поврзување на цевките со фитинзи, бидејќи овој процес се изведува со помош на специјален апарат за заварување. Покрај тоа, специјален адаптер се користи за поврзување на самите радијатори со цевководот.

Можете да прочитате повеќе корисни информации за оваа тема од видео во оваа статија.
