Поврзување на радијатор за греење со двопојасен систем:

Вообичаено, системот за греење во приватни домови е автономно, така што за неговата организација е потребно да се купи котел со доволна моќ и да се утврди што треба да биде пренос на топлина од радијаторите. Потоа останува за малите - сè што треба да направите е да ги поврзете грејачите со котелот со помош на цевководот и да ги наполните сите со течноста за ладење. Најоптималната шема за поврзување е дво-цевка, кога има проток и вратен проток.

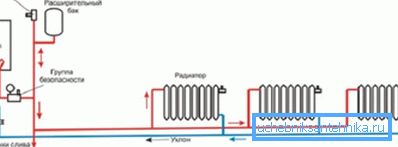

Дијаграм за ожичување на грејачот на греење со две цевки со помало жици

Видови системи за греење

Користете единечни и две цевки, кои може да имаат и предности и недостатоци. Дизајнот може да се монтира и со пониски жици и со врвот. Сепак, последново се користи најчесто, бидејќи е попогодно и практично.

Како што знаете, принципот на работа на автономниот систем за загревање е постојаната циркулација на вода или друга течност за ладење од котелот до уредите и назад. Сепак, може да се движи со гравитација, или со сила, што се постигнува со поврзување на пумпата.

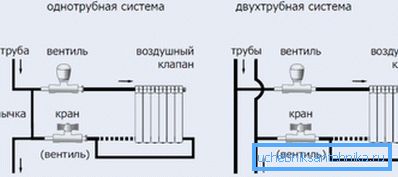

Која е разликата помеѓу еден и два цевки за греење

Опција за две цевки

Размислете за неговите карактеристики:

  1. Прирачникот за инсталација на шемата подразбира присуство на два посебни цевководи на кои е поврзан секој од уредите.
  2. Во исто време, еден систем за водоснабдување е цевка за снабдување, од каде тече топла вода, а другата е обратна, која ја испушта оладената вода.
  3. Бидејќи патеките кои се надминат од течноста за ладење, и во цевката за снабдување и при враќањето, се еднакви, нивниот хидрауличен отпор е ист. Тоа е, таквата шема е хидраулично балансирана, што ја прави неговата примена најоптимална.

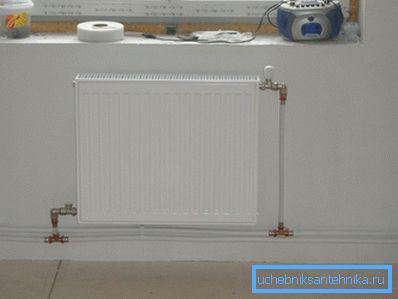

Правилно поврзување на радијатори со дво-цевка систем - дијагонален метод

Совет: употребата во овој случај на дијагоналниот метод за поврзување на уреди за загревање ќе го направи системот поефикасен.

  1. Сепак, шемите може да бидат ќор-сокак, што значи дека најмногу:
    • долг пат е направен од веќе ладената вода, оставајќи го последниот во синџирот на греење;
    • кратки работи од првиот.

    Поради оваа причина, ќе треба да го прилагодите протокот на топла вода со свои раце во секоја од батериите или да користите термостатски вентили.

    Распоред

    Шемата може да биде принудена (вградена пумпа) и само-тече, главната предност на вториот е тоа што не бара електрична енергија. За да го направите ова, се изведуваат горните жици, а грејните уреди, како и во претходниот случај, се поврзани дијагонално.

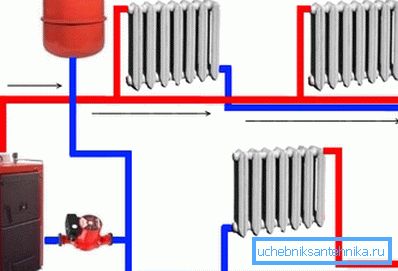

    Принудена дво-цевка врска шема на радијатори со котел и пумпа

    Се користи најчесто во мали станбени згради, кои немаат повеќе од два спрата. Иако тоа ќе биде идеално во населбите што се соочуваат со прекини на електричната енергија, тоа не се користи често, што се објаснува со потребата да се користи голема количина на материјали и неестестичен изглед.

    Се користи не само во станбени згради, туку и во други објекти, без оглед на нивната намена. Нејзината организација бара многу материјали и напори, но предностите на таков систем се неспорни.

    Системот има автоматска контрола на температурата.

    Совет: можете лесно да го собереш за сите згради, без разлика колку се сложени.

    На една гранка може да се лоцираат голем број уреди за греење, и тоа не бара дополнителна инсталација на хидраулични регулатори на притисокот. Водоснабдување и обратен одлив во такви шеми се поврзани одделно, што овозможува автоматско прилагодување на греењето на сите соби во куќата. Во овој случај, термостатите нема да имаат никакво влијание врз другите уреди, а нивната цена само малку ќе ги зголеми трошоците за инсталација.

    Дијагонално поврзување на два радијатори со еден столб

    Опции за поврзување на грејачи со системот

    Честопати велат зборовите "поврзување" и "поврзување", што подразбира изведба на истото дејство - поврзете го радијаторот со цевководот на системот за греење.

    Сепак, овој пристап е аматерски, бидејќи меѓу нив има одредена техничка разлика:

    • поврзете радијатор - доведете ја линијата на проток и цевката за враќање. Еден пример би била латералната верзија на ладилникот, кога цевките се вклопуваат во уредот од едната страна одозгора и под, или дијагонала.
    • поврзете го уредот за греење - создадете поврзувачка единица во која има проток на напон или враќање, како и регулирање на топчести вентили, вентили или други слични елементи.

    Постојат две главни опции за системот за греење, на кој зависи конечниот состав на грејната шема на куќата или стан:

    1. Горната линија за снабдување се наоѓа над горното ниво на радијаторот. Во овој случај, користете ги следните опции за прикачување на радијатор:
      • еднострано странично (одоздола и одозгора) - методот е најефикасен кога се користи во батеријата не повеќе од 10 секции. Инаку, загревањето на далечната не се случува целосно, поради што е значително намалена ефикасноста на уредот;

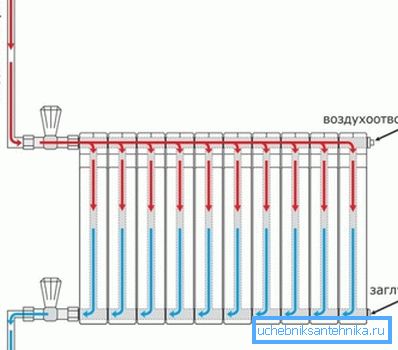

      Еднострано странично поврзување на уредот со горниот систем за ожичување
        • Дијагоналот (на врвот и на дното) може да биде два начина, од кои секоја се смета за најефикасна со овој метод на жици. Можете да користите уреди со повеќе од 10, бројот на секции и тие ќе се загреат што е можно повеќе.
        1. Долната линија за снабдување доаѓа до радијаторот од дното, кој обично се користи при инсталирање на пумпата:
          • Еднострано странично (горниот и долниот) - во овој случај, како и во претходниот, максималниот ефект на овој метод може да се добие само со бројот на делови во уреди за загревање не повеќе од 10, инаку течноста за ладење едноставно нема време да ги загрее;

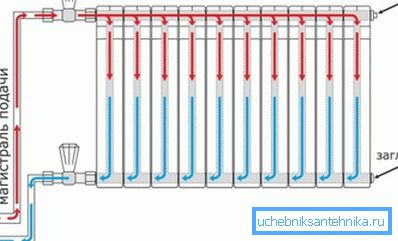

          Странична врска на долниот дел
            • дијагонала (горе и долу) - ефектот е ист како кај горните жици;

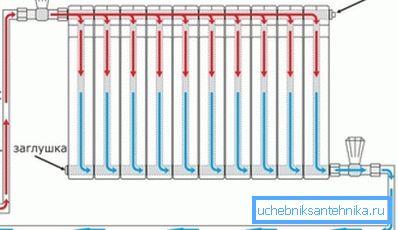

            Метод на дијагонална врска на долниот дел
              • понизок начин - во овој случај, снабдувањето доаѓа од дното до радијаторот и излегува од другата страна, исто така, од дното. Најголем ефект ќе биде само кога ќе се инсталира пумпата;

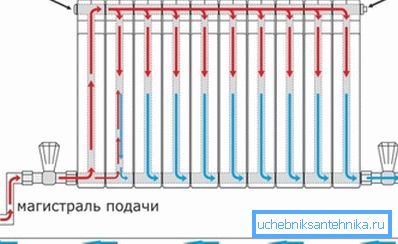

              Како да го поврзете долниот радијатор

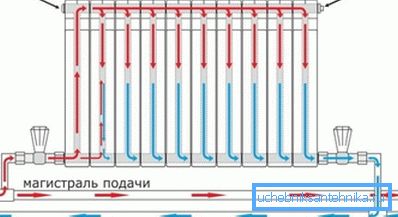

              Во фото-врска опција, кога обратен прстен за грејач

              Совет: направете ја податочната и вратената јамка повеќе од последниот радијатор инсталиран со голема претпазливост, инаку може да влијае на поставувањето на целиот систем за греење.

              Размисли:

              • со врвот жици, ќе го добиете максималниот ефект со дијагонално поврзување на уредите;
              • со пониски жици и пумпата најефективната опција ќе биде на дното (долу-дното).

              Заклучок

              Како што може да се види од статијата, двопечната верзија на поврзувачките радијатори со системот за греење е најприфатлива од скоро сите точки на гледање, со исклучок на зголемување на цената на компонентите. Тие ви овозможуваат лесно да ја прилагодите температурата на течноста за ладење за различни простории, како и да го направите потребното балансирање за да спречите хидрауличен шок.

              Инсталирањето на уреди за греење на шемата не е тешко, па затоа во приватни куќи обично се врши самостојно. Видеото во оваа статија ќе ви даде можност да најдете дополнителни информации за горенаведената тема.
