Поврзување на греењето на радијаторот. преглед на колото.

Која е правилната врска на грејниот радијатор? Ние ќе ги анализираме дијаграмите за поврзување кои се користат во приватни куќи и градски станови, како и цевки, фитинзи и елементи на вентили и фитинзи кои се користат за оваа намена. Покрај тоа, ќе дознаеме кои грешки можат да се направат при проектирањето и инсталирањето на системот за греење.

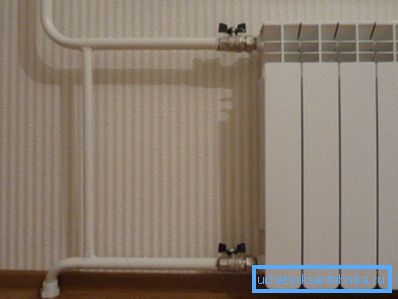

Латерално поврзување на радијаторот со столбот на системот за централно греење.

Контузии на колото

Ако во град стан шема на системот за греење како целина или нејзината индивидуална јамка не зависи од нашите напори, во приватна куќа коло е дизајниран од нула.

Постојат две суштински различни шеми:

  • Единечна цевка, што претставува единствено шишенце околу периметарот на загреана зграда. Грејни тела се уриваат паралелно со флаширање.

Забелешка: практикување и постојана инсталација на батерии; тоа е незгодно затоа што не дозволува независно прилагодување на уредите.

  • Две цевки - независна храна и обратно флаширање. Секој радијатор делува како скокач меѓу нив.

Предностите на една цевка шема се ниски трошоци, леснотија на инсталација и исклучителна толеранција на грешки. Недостатоци - значителна варијација на температурата помеѓу првиот и последниот греен уред, како и тешкотијата на поставување околу периметарот на куќата во присуство на високи отвори и панорамски прозорци.

Двоглавата шема е без овие недостатоци, но под одредени услови таа може да создаде многу посериозни проблеми за сопственикот. Батериите што се најблиску до котелот ја гасат разликата помеѓу шишињата, што ја забавува циркулацијата во далечните уреди. Тоа е причината зошто дво-цевката систем бара задолжително балансирање - дупчење на напојните линии и прилагодување на нивната пропусност за изедначување на температурата.

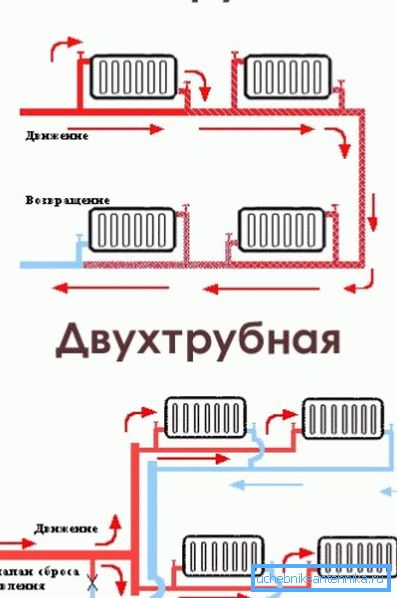

Една цевка и две цевни шеми.

Овој проблем е елегантно управуван во поврзаниот двостепен систем - колото на Тичелман, сите петли со еднаква должина.

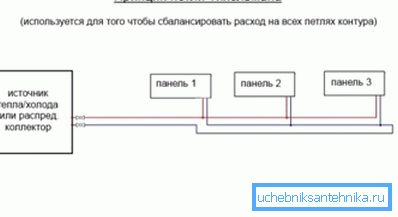

Јамка на Тихелман.

Вметнете радијатори

Какви можат да бидат начините за поврзување на радијаторите со флаширање и рекреација?

Име Опис Посебни карактеристики
Страна еднострана Водовите се поврзани со горните и долните заглавја на едната страна на грејачот Со мал број на делови обезбедува максимален пренос на топлина. Кога бројот на делови е над десет, работ од радијаторот најдалеку од цевките ќе се олади. Во екстремните делови со текот на времето се акумулира тиња
Долу надолу Води приклучен на двата приклучоци од долниот дел Излезната топлина на уредот е малку намалена поради бавната циркулација преку горниот колектор. Радијаторот не бара црвенило: деловите не се истураат
Дијагонала Водовите се поврзани со горниот затворач на едната страна на радијаторот и долниот дел од другата страна. Пренос на топлина е максимален на било која должина на радијаторот. Дното на делниците се засилува од страната на глувото долен плута

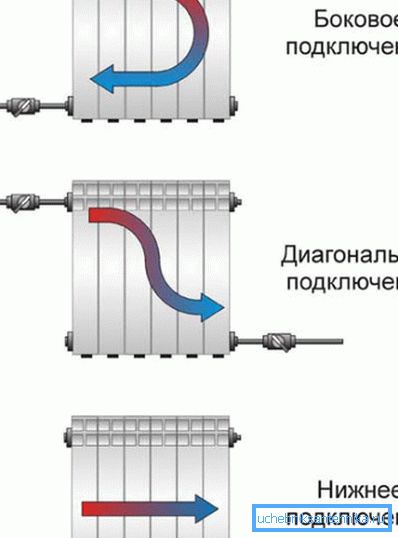

Движење на течноста за ладење за различни дијаграми за ожичување.

Ве молиме запомнете: во затворен автономни систем за греење, можете да заборавите за проблемот на заматените батерии. Мала количина суспендирани материи во течноста за ладење брзо се собира во резервоарот за кал и во иднина не предизвикува никакви проблеми. Според тоа, има смисла да се изберат типовите на поврзување на радијатори кои ќе обезбедат максимален пренос на топлина.

Грешки

Неправилното поврзување на радијаторите од греењето може да доведе до дефект на DH системот, автономно коло или сериозно да го намали преносот на топлина на уредот.

Кои грешки може да ги направам при инсталирање на батерии?

  • Вметнете го вашиот радијатор помеѓу доводот и обратните столбови на кој било кат освен врвот, ќе ги замрзне вашите соседи на столб. Течноста за ладење ќе циркулира низ малиот прстен - низ батеријата, но пренос на топлина на сите уреди над импровизираниот скокач остро се намалува.
  • Вметнете го радијаторот со сите затворачи или затворачки вентили на лагер без скокач пред вентилите или дупките. Во овој случај, блокираниот петел ќе ја запре циркулацијата во целиот столб.

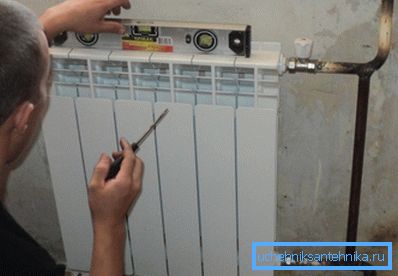

Скокачот помеѓу лагер е јасно видлив на фотографијата.
  • Латералното поврзување на повеќеделниот радијатор, како што веќе рековме, ќе доведе до пад на пренос на топлина на екстремните делови.
  • Поврзувањето на грејните радијатори со цевка со намален дијаметар исто така ќе доведе до пад на топлинска енергија во однос на номиналниот. Нормата е цевка DU15 (1/2 инчи) со број на делови до седум и DNU20 (3/4 инчи) со поголем број на делови.

Избор на материјали

Изборот на цевки, батерии и фитинзи влијае на ефикасноста и сигурноста на системот за греење барем колку што е неговиот дизајн. Кои материјали треба да се претпочитаат во различни случаи?

Централно греење

Работните параметри на станицата за централно греење (4-6 kgf / cm2, 40-95 C) изгледаат како да овозможуваат употреба на сите современи цевки, батерии и делови.

Сепак, практиката покажува дека е подобро да се одбијат некои од нивните типови:

  1. Пресметаната вредност на температурата на течноста за ладење често се надминува во тешки мразови. Кога масовните поплаки за студот во становите, работата на лифтовите јазли без млазница понекогаш се практикува, со придушен одвод. Во овој режим, батериите можат да се загреат до 130-140 В.
  2. Ненадејното затворање на секој елемент на вентили и фитинзи поради некомпетентност на бравар или дефект ќе доведе до хидрауличен шок со краткорочно зголемување на притисокот на 20-25 атмосфери.

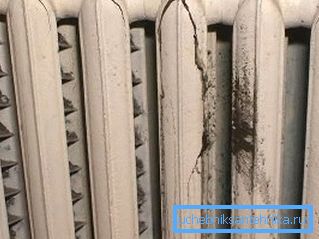

Радијаторите од свињарките се наменети за притисок од 9-15 атмосфери и може да се колат за време на чекан за вода.

Тоа е веројатноста за итни ситуации кои оставаат свој белег врз изборот на опрема за централно греење.

Цевки

За инсталација на облоги може да се користи:

  • Челична цевка VGP (вода и гас) на заварени споеви;
  • Галванизирана VGP цевка навојна. Заварените рабови се контраиндицирани за антикорозивниот слој: на високи температури цинк изгоре;
  • Брановидна нерѓосувачка цевка на фитинзи за компресија.

Последната опција е атрактивна бидејќи лесно се монтира со свои раце користејќи едноставна алатка - пар клучеви. Цената на брановидни цевки со дијаметар од 1/2 инчи е околу 200 рубли за метар.

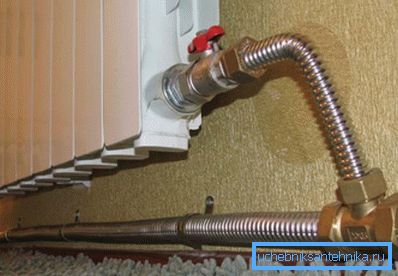

Дистрибуција греење направи брановидни цевки Kofulso.

Радијатори

Во DH системите се користат:

  • Конвектори, кои претставуваат калем на цевка со перки, зголемување на пренос на топлина;
  • Биметални радијатори. Челичната јадро ги прави отпорни на притисокот нагоре до 25-40 kgf / cm2;
  • Во просториите во кои естетиката не игра одлучувачка улога, се практикува монтажа на сите заварени цевчести радијатори (регистри). Како по правило, поврзувањето на челичните радијатори се изведува со црна челична цевка на заварените зглобови.

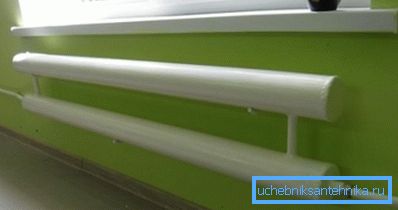

Сите заварени регистар.

Независно греење

Цевки

Целосно контролираните параметри на автономни кола овозможуваат користење на евтини и издржливи полипропиленски и метални пластични цевки во нив.

Неколку суптилности се поврзани со нивната инсталација:

  • За метална пластика, не се препорачуваат спојници за компресија, туку притиснете фитинзи со кои подобро се толерираат повеќекратни циклуси на загревање и ладење;
  • За полипропилен, засилување е пожелно, со што се намалува издолжувањето на цевките кога се загрева.

Радијатори

Сè е едноставно тука: нашиот избор е евтина, естетска и висока дисипација на топлина алуминиумски батерии.

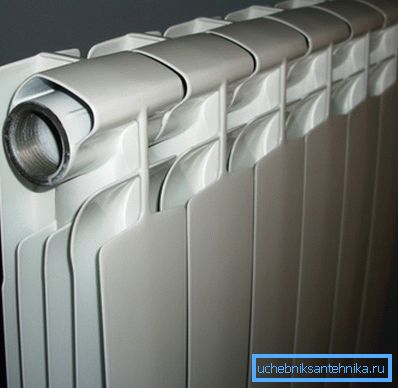

Алуминиумските секвенциони батерии се одличен избор за самостоен круг.

Фитинги и фитинзи

За поврзување на грејачот со кранови и цевки, американските жени се користат во последниве години - фитинзи со капа навртка, што овозможуваат брзо поврзување на врската.

Како што може да се користат вентилите за регулирање и исклучување:

  1. Топчести вентили;
  2. Конусни славини (дупки), кои овозможуваат регулирање на пренос на топлина во рачен режим;
  3. Термостатски вентили со термички глави, овозможувајќи автоматско одржување на одредена температура на воздухот.

На горните катови од станбените згради, а во оние случаи каде што горниот радијаторски колектор е врвна точка на посебна јамка, приклучокот на радијаторот е опремен со кран Mayevsky - некомплициран уред за крварење на воздушни приклучоци.

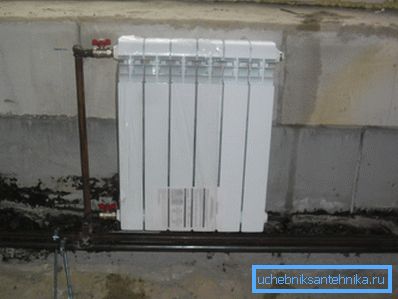

Радијаторот кој се наоѓа над цевката е опремен со кран Mayevsky.

Заклучок

Се надеваме дека нашиот преглед на дијаграми за ожичување и материјали што се користат во системите за греење ќе му помогнат на читателот да направи правилна одлука при планирање на сопствени поправки или конструкции. Видеото во оваа статија нуди дополнителни тематски информации. Успеси!
