Поврзување на биметаллични радијатори. компаративни

Шемата за поврзување на биметалличните радијатори за греење нема значителни разлики од другите видови на грејачи, па затоа ќе разговараме за општите правила за инсталирање на батерии. Во овој случај, забележуваме неколку нијанси и карактеристики и ви кажуваме како да поврзете биметалличен радијатор за греење.

Биметаличен радијатор со долна врска во внатрешноста на собата.

Биметални грејни радијатори

Компаративни карактеристики со други типови на батерии

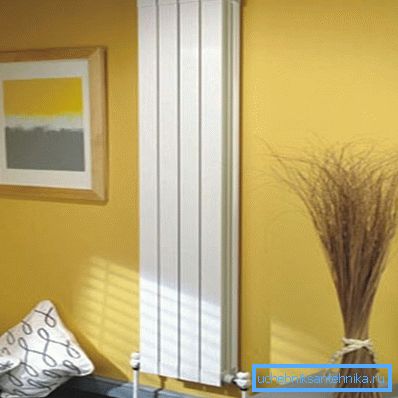

На фотографијата - висок тесен уред.

Прво треба да разберете каков тип на грејни радијатори и како тие се разликуваат едни од други.

Ние ги набројуваме главните видови:

  • Леано железо батерии - Еден од најчестите типови, кој се наоѓа во повеќето станови на советската конструкција. Тоа е систем на поврзани леано железни делови со прилично дебели ѕидови и голема маса. Се карактеризира со висока јачина и издржливост, сепак, има ниска ефикасност и пренос на топлина, како и голема термичка инерција;
  • Челични тубуларни регистри - тоа е систем на цевки со доволно голем дијаметар, или една цевка во облик на S-облик (на пример, загреан пешкир пруга). Овој тип на опрема обично се инсталира во големи соби - концертни сали, кина, спортски комплекси, супермаркети. Се разликуваат во висока моќност и голем волумен на течноста за ладење;
  • Челични панели за греење. Тие се заварени профилирани плочи од челик, од кои внатре има канали за циркулација на течноста за ладење. Тие имаат прилично ниска отпорност на хидраулични шокови и ниска јачина, се подложни на корозија и не се многу сигурни;
  • Алуминиумски радијатори - Посовремен тип на батерија, која се карактеризира со зголемен пренос на топлина и ефикасност, низок волумен на превозникот и мала маса на уредот. Благодарение на ниската термичка инерција, таа се одликува и со автоматска и со рачна контрола на температурата. Барајќи на квалитетот на течноста за ладење и неговата киселост, имаат просечна сила и работен век;
  • Бакарни батерии - се систем на цевки со плочи перки. Тие се одликува со највисока емисија на топлина и ефикасност, висока издржливост и отпорност на хидраулични шокови, недостаток на корозија и долг работен век. Единствениот недостаток на бакарни единици е високата цена;
  • Биметални радијатори однадвор и во дизајнот тие наликуваат на алуминиумски уреди со разлика што внатрешните ѕидови на каналите се направени од челик или од бакар. Така, можно е да се зголеми ефикасноста и пренос на топлина на батеријата, но за да се зачува неговата сила и издржливост.

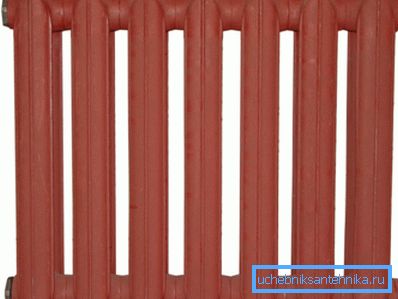

Запознаени со многу леано железо батерија.

За да се разбере главната карактеристична особина на биметалличниот уред, потребно е подобро да се разбере неговиот дизајн. Главната задача на која било батерија со течна температура е да обезбеди максимален пренос на топлина од течноста за ладење на околината, додека има соодветно снабдување со механичка и корозивна јакост за долгорочно ефикасно работење.

Степенот на пренос на топлина е директно зависен од топлинската спроводливост на металот и дебелината на ѕидот. Најмногу материјали за производство на топлина се алуминиум и бакар, па затоа најефикасните уреди се направени од обоени метали.

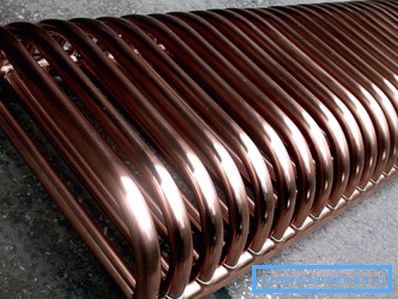

Најефикасните радијатори се направени од бакар.

Од друга страна, челик и обоени метали ја покажуваат највисоката јачина. Но, тие се склони кон корозија и имаат ниска топлинска спроводливост. Во исто време, челик е многу поевтин од бакар и алуминиум, што е исто така предност.

Дизајнот на биметалличен радијатор се карактеризира со тоа што внатрешните ѕидови на каналите се изработени од издржлив отпорен на корозија отпорен челик или чист бакар, а надворешните ѕидови и перки се изработени од алуминиум од лесен и топлински проводник. Оваа одлука овозможи да се комбинираат предностите на челик и обоени метали во еден уред.

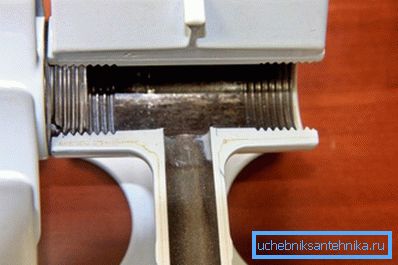

Внатрешната површина на каналите и колекторот е изработена од челик.

Обрни внимание! Биметаличните радијатори ги комбинираа предностите на производите од црни и обоени метали, станувајќи најпрогресивен и модерен тип на уреди за греење.

Предности и недостатоци

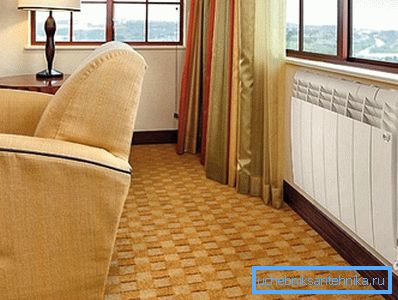

Конвекторот совршено се вклопува во модерен ентериер.

Размислете за позитивните и негативните аспекти на употребата на агрегати со комбинирани метали во составот. Да почнеме со придобивките:

Предност Опис
Висока механичка сила Јадрото на уредот е изработено од високо цврст антикорозивен челик, кој може да издржи работен притисок во рамките на 40 атм., Значаен чекан за вода и надворешни механички ефекти.
Трајност Срок на употреба на овој тип на батерија е од 20 до 50 години. Ова се постигнува со висок квалитет на градење и употреба на најсоодветните материјали.
Висока емисија на топлина Топлинската спроводливост на алуминиумот е четири пати поголема од топлинската спроводливост на челик, а бакарот е двапати поголем од проводен како алуминиум. Излезот на топлина од еден биметален дел е 150-180 W, што е значително повисоко од оној на моделите со еден елемент.
Недостаток на електрохемиски процеси Бидејќи внатрешните површини на каналите се направени од челик, како цевки, системот не произведува галвански процеси и електрохемиска корозија.
Добар прилагодување Единиците се одликува со многу мал капацитет за ладење, кој, во комбинација со добрата топлинска спроводливост на материјалите, овозможува ефективна контрола на температурата преку термостатски вентили.
Прекрасен дизајн Кастинг способноста на алуминиум ви овозможува да креирате било каква форма на домување, а современите видови на бои и облоги го прават изгледот на батериите особено привлечни.

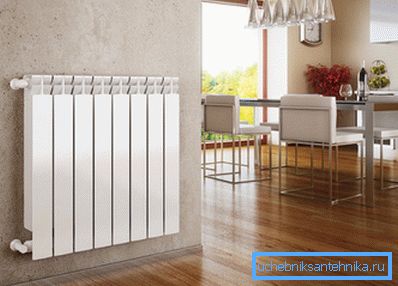

Атрактивен изглед - посебна карактеристика на производот.

Недостатоците на моделот вклучуваат високи трошоци и барања за квалитет на производство и монтажа. Неопходно е да се комбинираат материјали со строга изведба на технологијата, во спротивно уредот нема да служи долго и нема да ги исполни наведените критериуми.

Обрни внимание! Биметаличниот конвектор може да се припише на најуспешните и прогресивни видови грејачи.

Дијаграм за поврзување за радијатори

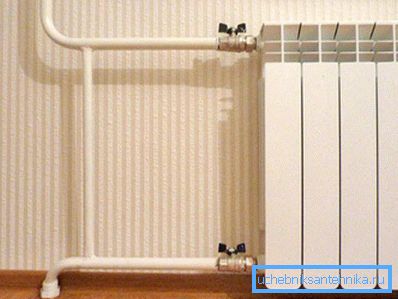

Пример за странична врска.

Поврзувањето на биметалличните радијатори се изведува според истите правила како и кај другите типови на батерии.

Размислете за стандардните шематски шеми:

  1. Дијагонална врска. Доводната цевка влегува во горниот отвор, а повратната цевка излегува од долниот отвор од другата страна. Се смета за најефективен начин да се обезбеди целосно унифицирано греење и максимален пренос на топлина;
  2. Страна врска. Доводната цевка влегува во горниот отвор, а повратната цевка излегува од долниот дел од истата страна. Со бројот на делници до 12, практично нема разлика од дијагоналниот тип, но со зголемувањето на овој број е значително инфериорен;
  3. Врвна врска. Навлаката се влегува во горниот отвор од една страна, враќањето тече од горниот отвор на задната страна. Доста ефективен начин;
  4. Долна врска. Влезот и излезот на течноста за ладење преку долните дупки на двете страни. Затоплувањето е помалку униформно и помалку ефикасно;
  5. Поврзете се со една точка. Само една цевка влегува во уредот. Методот е најмалку ефикасен и ретко се користи.

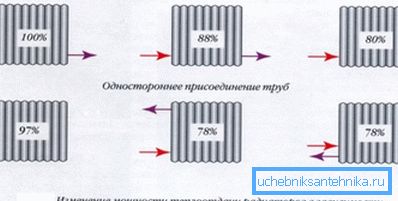

Влијанието на методот на поврзување на моќта.

Треба исто така да се запомни дека постојат системи за греење со еден или повеќе цевки. Иако, во однос на мускулест радијатор - тоа не е толку значајна. Повеќето електрични инсталации се еден вид на цевка.

Обрни внимание! Во монотечните системи за нормално прилагодување и одржување на уредите треба да бидат поврзани преку бајпас.

Радијаторска инсталација

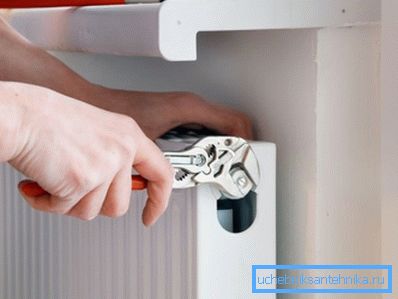

Биметалични грејни радијатори со долен приклучок се инсталирани во подземни или цевки.

За оние кои одлучија да инсталираат радијатор со свои раце, подготвивме инструкции.

Ќе разгледаме еден цевковод со странична врска:

  1. Според шемата на производителот, ние ги монтираме монтажните држачи;

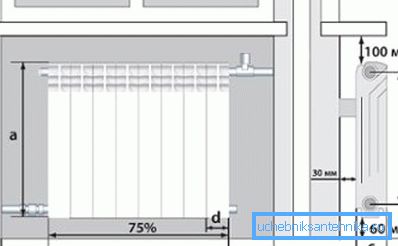

Ние ја одбираме положбата на конвектор според шемата.
  1. Ние врши монтажа на батеријата на греење. Завртете го вентилот Mayevsky во горната дупка, а приклучокот во долниот дел. Во другите две ние заврткаме во шланги на исклучување и прилагодување на крановите, прилагодувањето - одозгора;

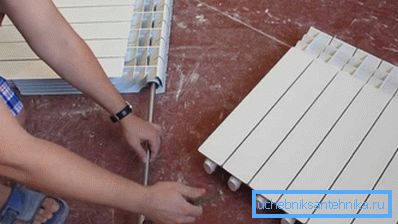

Ние го собереме производот пред инсталацијата.
  1. Ние висиме и поправиме батеријата на ѕидот;

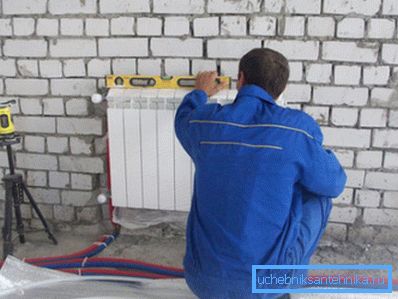

Бидете сигурни да го контролирате нивото на градење на процесот.
  1. Завртете го термостатскиот вентил во цевката за напојување и поврзете го со држачот што е поставен во отворот за батерија;
Поврзете ја цевката за напојување.
  1. Во вратата цевка, ние инсталираме затворена топка вентил, кој ние се поврзете со тело што е инсталиран во долната дупка;

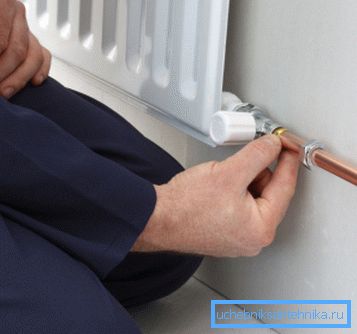

Поврзете ја цевката за враќање.
  1. Цевките за напојување и враќање се поврзани преку бајпас, на кој исто така се поставува вентил за регулирање.
Крановите ви дозволуваат да го исклучите уредот за поправка или замена.

Обрни внимание! Користете само висококвалитетни спојки и адаптери, добри затворачи и контролни вентили. Нормалните фитинзи се направени од водовод месинг.

Заклучок

Биметаличниот грејач е одличен избор за греење на модерен стан или селска куќа. Уредите се карактеризираат со високи перформанси, а видео во оваа статија ќе помогне да се разберат правилата за нивна инсталација.
