Плоча радијатор: дизајн на уред, принцип на работа, главни

Алтернатива на вообичаените профили, панели и тубуларни модели е таканаречениот пловен радијатор. Неговиот дизајн обезбедува ефикасен пренос на топлина со значителна должина на цевководи, што овозможува ефикасно користење на овие производи не само во станбени згради, туку и во јавни згради и индустриски објекти.

Во нашата статија ќе зборуваме за карактеристиките на ламеларните модели, а исто така ги опишуваме нивните главни предности и недостатоци.

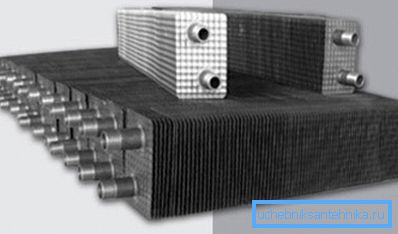

Инсталирањето на разменувачи на топлина на цевките може значително да ја зголеми ефикасноста на греењето.

Опис на производот

Дизајн на уред

Старите ламеларни грејни радијатори во СССР се користеа речиси на исто ниво со вообичаените леано железни батерии. Тие беа инсталирани во училишта, клиники, јавни институции - т.е. каде што беше неопходно да се загрее доволно голем волумен на воздух.

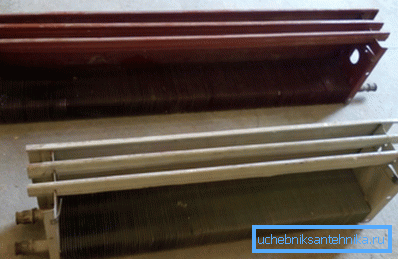

Претходно, таквите радијатори беа користени насекаде.

До денес, дизајнот на овие уреди е малку подобрен (главно поради употребата на современи материјали), но општата шема остана непроменета:

  • Системот се заснова на кривина цевка во облик на U, преку која се движи течноста за ладење.. Чешмите се монтираат на влезот и на излезот, дозволувајќи им на радијаторот да биде отсечен од системот.

Обрни внимание! Најчесто се користат едноставни топчести вентили, бидејќи прилагодувањето на протокот на течноста за ладење не е потребно, но потребна е сигурност колку што е можно.

  • Разменувачите на топлина се ставаат на цевката.. Тие можат да бидат направени од ист материјал како самата цевка, или може да се направат од друг метал.

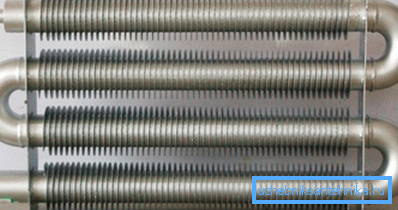

Дизајн со отворени разменувачи на топлина
  • Најчесто целиот овој систем е составен во метален случај со тенок ѕид, чија главна функција е заштитата на топлинските разменувачи од прашина, гребнатини и изгореници кога е во контакт со грејач, се спасува лице. Да се ​​ослободи топол воздух во горниот дел од телото дупки се направени.

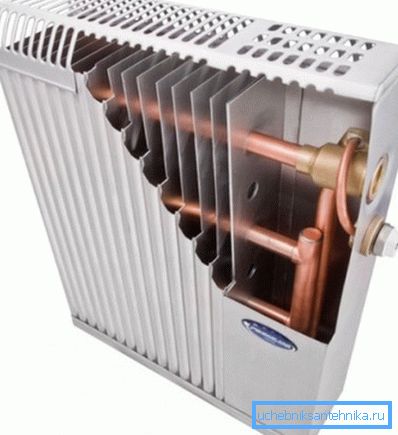

Производот е во челичен случај

Принцип на работа

Таков систем функционира сосема едноставно:

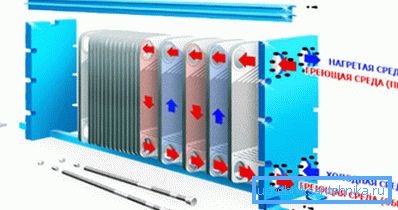

Така работат плочите за пренос на топлина.
  • Носачот на топлина (топла вода или пареа со висока температура) се движи под цевки до 20 атмосфери. Во овој случај, високата брзина на движење доведува до фактот дека кога се движите по контурата, температурата на течноста за ладење се намалува малку.
  • Кога поминува низ просторот со разменувачи на топлина, водата дава дел од енергијата на плочите. Оние, пак, брзо се загреваат до висока температура.

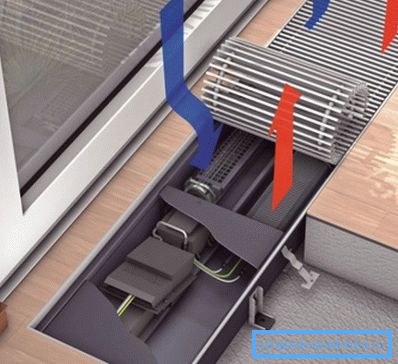

Движење на топлински проток во вградениот модел
  • Студениот воздух влегува во куќиштето на радијаторот низ дупките во дното.
  • Голема површина на плочи го олеснува преносот на топлина, бидејќи тие се речиси на површината во контакт со воздух.
  • По зголемувањето на температурата на воздухот, се крева и излегува од кутијата преку дупките во капакот.

Обрни внимание! Исто така постојат и непакувани модели, но нивната ефикасност е пониска поради одреден процент загуба на топлина.

Процесот на вертикално движење на воздухот за време на размена на топлина се јавува континуирано и се нарекува конвекција. Самите уреди за греење често се нарекуваат конвектори.

Треба да се напомене дека не е секогаш природниот пораст на воздухот е доволен. Во овој случај вентилаторот е монтиран во долниот дел на куќиштето, со што се овозможува движење на воздушни маси. Од една страна, трошоците за греење се зголемуваат поради употребата на дополнителна електрична енергија, но од друга страна, ефикасноста, исто така, значително се зголемува.

Главни сорти

До денес, на пазарот нуди неколку видови на ламеларни тип батерии.

Тие можат да се поделат на неколку знаци:

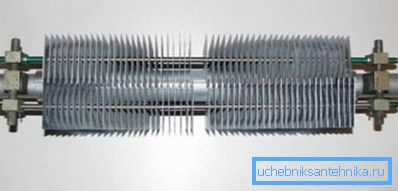

Фотографии од челик модел
Карактеристично по класификација Видови
Материјал Тоа е материјал кој одредува колку ефикасно уредот ќе ја пренесе топлината:
  • Челик - најчесто, а во исто време и повеќето достапни. Се разликуваат во едноставноста на дизајнот, веродостојноста и издржливоста, но во исто време не поседуваат најдобра термолиза.
  • Бакар - многу поретки и скапи. Бакар практично не кородира, толерира хидраулични влијанија, и се одликува со висока топлинска спроводливост. Покрај тоа, бакарни производи изгледаат многу привлечни, бидејќи експертите ве советуваат да ги инсталирате во перфорирани случаи или зад решеткастите екрани.
  • Биметални - вклучуваат челични или бакарни цевки и алуминиумски разменувачи на топлина. Преку употреба на алуминиум, се постигнува зголемување на пренос на топлина во челични модели и намалување на цената на производите врз основа на бакарни кола.
Бројот на цевки во обвивка
  • Една цевка - се "пакет" на една цевка и еден сет на пренос на топлина плочи.
  • Multitube - се пополнуваат со колектор, кој ја дистрибуира течноста за ладење на неколку кола.
Тип на поврзување
  • Страничен приклучок - при рачно поставување, ќе треба да користиме специјални фитинзи кои овозможуваат поврзување на цевките со фитинзи инсталирани на страничната површина.
  • Долниот приклучок - фитинзи се наоѓаат на долната рамнина, што го олеснува процесот на приклучување со цевководот.
Метод на монтажа
  • Суспендирани - монтирани на ѕидот. Упатството препорачува користење на специјален спој кој овозможува разменувачите на топлина да се фиксираат на одредено растојание од површината на лежиштето.
  • Вградени - најчесто инсталирани во лажат во подот. Случајот се наоѓа или директно на таванот, или на специјален изолациски штанд.
Комбинацијата на бакарни цевки и алуминиумски плочи

Предности и недостатоци

Побарувачката за плоча радијатори на пазарот греалки за комерцијални и јавни недвижности се должи на нивните објективни предности:

  • Прво, високата брзина на течноста за ладење ви овозможува да поставите долги контури со минимална загуба на енергија.
  • Второ, отсуството на внатрешни зглобови го прави системот исклучително сигурен: правилно монтирано коло без истекувања и празнини мора да издржи притисок на угнетување до 40 атмосфери.

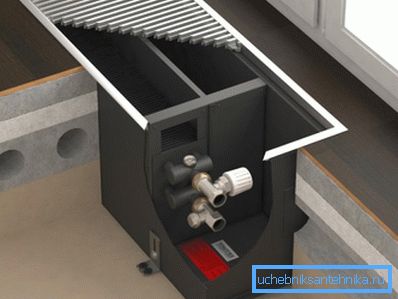

Инсталирање на конвектор во подот
  • Трето, несомнената предност е ниската цена на производите и компонентите за нив, поради едноставноста на дизајнот. Ова се однесува, пред сè, на термостатите кои работат на принципот на дозирање на протокот на течноста за ладење.

Се разбира, постојат недостатоци:

  • Од една страна, појавата на радијаторите остава многу да се посака, бидејќи телото во облик на кутија не се разликува од оригиналниот дизајн.
  • Од друга страна, ако го извадите случајот, перките на разменувачот на топлина ќе се заглават со прашина, што значително ќе ја намали ефикасноста на греењето.

Совет! Дури и затворената батерија треба периодично да се чисти со правосмукалка, отстранувајќи ја нечистотијата од излезните отвори во горниот дел од кутијата.

Заклучок

Ламеларниот челичен радијатор е прилично едноставен, но во исто време и ефективен дизајн. Не треба да се користи насекаде, но каде што е неопходно брзо и ефикасно да се загрее голема површина, тоа дефинитивно ќе биде соодветно. Можете да дознаете повеќе за карактеристиките на таквите батерии ако одвоите време да го гледате видеото во оваа статија.
