Панел радијатори: дизајн карактеристики, предности и

Класичниот леано железо батерија не секогаш се вклопува во внатрешноста. Се разбира, можете да го покриете со прекрасен екран или да го затворите со завеса, но тогаш лавовскиот дел од топлината едноставно нема да стигне до собата. Решението во оваа ситуација може да биде метален панел радијатори - тие изгледаат необично и имаат одлична ефикасност.

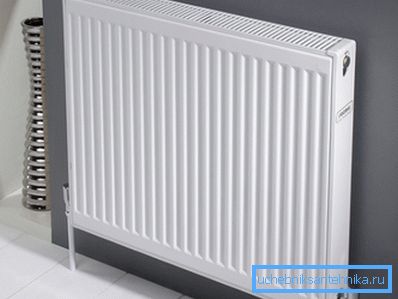

Стилски панел радијатор

Дизајн карактеристики

Ако во случај на конвенционални леано железо батерии, грејачот е поделен на посебни делови, тогаш површината на панелот е солидна. Изработена е од челичен лим, во него често се заваруваат на ребрата од челичен лим за поефикасно загревање на просторијата. Поради тоа, панелните радијатори имаат развиена странична површина, која го подобрува преносот на топлина.

Отвори за проветрување направени се на врвот и на дното за да се обезбеди конвекција. Со таков уред, околу 50% од енергијата пренесена во собата доаѓа од топлинското зрачење од страничната површина, а околу 50% доаѓа од конвекција. Тоа е, ладен воздух е земен одоздола и излегува низ горните дупки веќе загревани. Дополнителни плочи во дизајнот се користат за насочување на протокот на воздух.

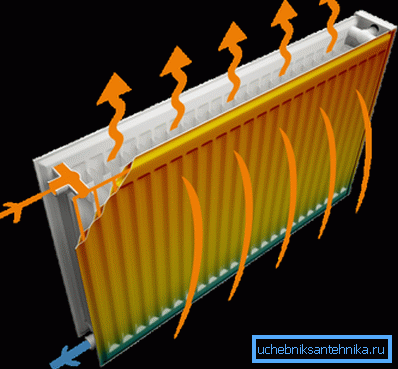

Принципот на работа на панел грејач

Инаку, принципот на дејство на панел радијатори е ист како оној на конвенционалните батерии - топла вода го загрева метал, и тој дава топлинска енергија во просторијата. Зацврстена челична цевка поминува низ грејачот, преку кој циркулира течноста за ладење.

Што се однесува до разликите во дизајнот, панелите радијатори се поделени на:

  • модели без конвекторски панел (тип 10) - се сметаат за наједноставни, нема конвекторски панел;
  • со еден челичен панел (тип 11) - перки со еден ред;
  • тип 20 - двореден панел радијатор без внатрешни перки;
  • тип 21 - исто така двореден, но исто така има и еден ред перки внатре (што е, предвидена е конвекција);
  • тип 22 - 2 реда и двојно внатрешно ребро;

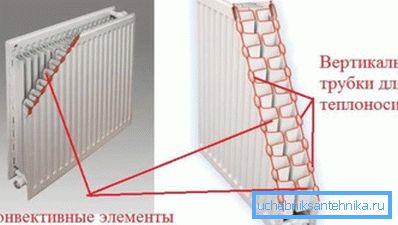

Во фото-тип 22 радијатор
  • тип 33 - 3 редови и тројни внатрешни перки.

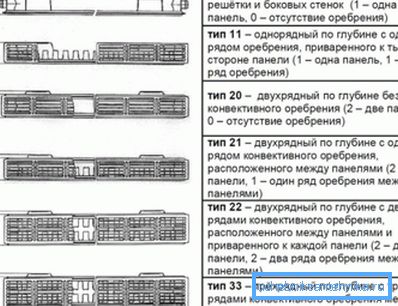

Видови панели батерии

Исто така, радијаторите од панел може да варираат во голема мера (во висина и длабочина). Ова овозможува да се избере уред за греење за обична куќа, и за соба со големи прозорци.

Големи разлики варираат во широк опсег.

Што се однесува до поврзувањето на цевките на системот за греење, постојат две опции со страничен приклучок и со долниот дел (односно снабдувањето и вратениот проток се наоѓаат на дното на греачот).

Обрни внимание! Ова донекаде ја намалува ефикасноста на греењето, но таквите панелни радијатори овозможуваат целосно да ги сокријат цевките на системот за загревање под подот.

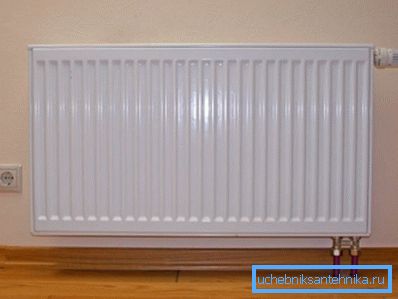

Долниот приклучок е дозволено да ги маскира грејните цевки

Исто така, термостатот обично е вклучен во комплетот на грејачи со пониско поврзување (веќе е инсталиран на самиот радијатор). Така ќе биде можно да се регулира работата на батеријата во широк опсег.

Прочитајте повеќе за карактеристиките на панел радијатори

Панелните грејачи може да бидат малку пониски во ефикасноста од најдобрите претставници на конвенционалните радијатори (на пример, биметални). Но, тоа се исплати во целост со одличниот изглед, а разликата не е толку значајна. Покрај тоа, постојат голем број на функции, познавање на кои дефинитивно нема да биде излишно.

Предности и недостатоци на челични панели радијатори

Панел радијатори имаат импресивна листа на предности:

  • поради комбинација на директен пренос на топлина и конвекција, ефикасноста на уредите надминува 75%, а топлината во просторијата се распределува подеднакво;
  • таквите уреди се карактеризираат со намалена потреба за течноста за ладење, во споредба со системот за греење кој користи леано железо батерии, потребата за вода е повеќе од двојно;

Обрни внимание! Оваа функција, исто така, има недостатоци - бидејќи во системот за греење има малку вода, бојлерот ќе треба да се вклучува почесто за да се одржи температурата во даден опсег. Во системите на централно греење количината на течноста за ладење во батеријата не игра посебна улога.

  • Цената на панел радијатор е пониска од вакуум или биметаллична. Ова се објаснува со фактот дека челикот е многу понизок од бакар, а дизајнот на грејачот е многу едноставен.

Постојат, се разбира, неколку недостатоци, можете да изберете:

  • челикот е подложно на корозија и генерално се зголемуваат барањата за квалитетот на течноста за ладење. Особено, киселоста треба да се одржува на нормално ниво (pH вредноста не треба да надминува 9,5);

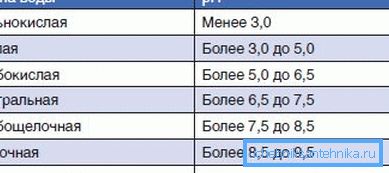

pH не треба да надминува 9,5
  • Се препорачува да не оставате панел радијатори за долго време без вода. Факт е дека челик ќе 'рѓосува при контакт со воздух;
  • таквите уреди за греење се погодни само за системи со нормален притисок и температура на течноста за ладење не повисоки од 110 ° С;
  • тие не толерираат вода чекан.

Инсталација на панел радијатор

Самиот процес малку се разликува од инсталирањето конвенционална батерија.

Упатството се состои од следниве точки:

  • Прво треба да проверите дали прагот не е премногу блиску до горната конвекција. Ако растојанието е помало од 7 см, тогаш радијаторот ќе биде полошо за загревање на просторијата;
Конвекцијата ќе биде скршена во близина на прозорецот

Обрни внимание! Производителите се препорачува да изберат уред за 10% помоќен ако празнините на подот и прагот на прозорецот се помали од 10 см.

  • тогаш заградите се поставуваат на ѕидот, доаѓаат заедно со радијатор;
  • Понатаму, радијаторот се поставува на загради фиксирани во ѕидот. Истовремено, пакувањето од грејачот сè уште не е целосно отстрането, но само во местата каде ќе се приклучат цевките за снабдување и испуштање;
  • ако поврзувањето е направено со рака, следниот чекор е да се инсталира майковскиот кран на врвот на екранот и термостатот (исто така доаѓа и со радијаторот);

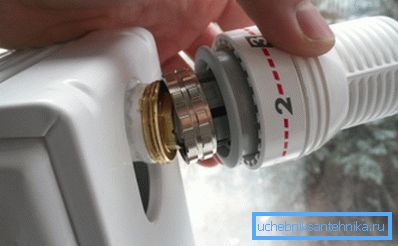

Инсталирање на термостатот
  • приклучоци се инсталирани.

Конечно, пакувањето од уредот за греење се отстранува само откако завршната работа во просторијата е завршена. Поради тоа, не е потребно да се исчисти од прашина, а ризикот од гребење на површината стана помал.

Најчестите грешки при инсталацијата се:

  • хоризонтална девијација за време на инсталацијата. Како резултат на тоа, излезот на топлината на уредот станува помал од оној што го пријавил производителот;
  • ако јазот помеѓу подот и дното на панел радијаторот е премногу голем, воздухот во долниот дел од собата ќе биде премногу ладно, ова ќе создаде непријатност;
  • Строго е забрането да се наслика грејачот со метални бои (ова ќе го влоши пренос на топлина на уредот), а излезот на уредот за издувни гасови е исто така насликан доста често.

Што се однесува до изборот на топлинска енергија, едноставно можете да ја пресметате обемот на просторијата во кубни метри и да се множите со 41. Бројот што ќе резултира ќе ја покаже потребната моќност на ватвите за загревање на просторијата. Техничките карактеристики на панел радијатори за греење нужно го вклучуваат овој параметар, така што може да се земе од документацијата на грејачот.

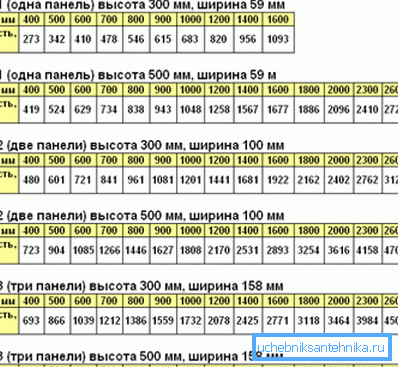

Карактеристика на популарните панел радијатори

Сумирање

Панел греалки се многу различни од сите вообичаени пресек греење радијатор. Таквите грејачи изгледаат стилски и добро изгледаат во секој ентериер, а можноста за пониска врска е многу вредна.

Како и за кои панел радијатори се подобри, тогаш можете да ве посоветувате да изберете модели со внатрешни перки, во кои преносот на топлинска енергија ќе се врши на 2 начини.

Видеото во овој напис го покажува уредот на челичниот панел радијатор.
