Пад на притисокот во системот за греење: функции, вредности,

Што создава пад на притисокот во системите за греење и водоснабдување? За што е тоа? Како да се регулира диференцијалот? Кои се причините зошто притисокот во системот за греење опаѓа? Во написот ќе се обидеме да одговориме на овие прашања.

Функции

Прво, дознајте зошто се создава капка. Неговата главна функција е да обезбеди циркулација на течноста за ладење. Водата секогаш ќе се движи од точка со висок притисок до точка каде што притисокот е помал. Колку повеќе разлика - толку повеќе брзина.

Корисно: хидрауличниот отпор се зголемува со ограничување на протокот и станува ограничувачки фактор.

Покрај тоа, разликата е вештачки креирана помеѓу циркулирачките токови за топла вода во една нишка (снабдување или враќање).

Циркулацијата во овој случај врши две функции:

1. Обезбедува доследно високи температури пешкир затоплување, кој во сите современи куќи отвора еден од поврзаните GVS risers во парови.
2. Гарантира брзо топла вода во миксер без оглед на времето на денот и анализата на вода на столбот. Во старите куќи без циркулаторни влошки, вода во утринските часови мора да се исцеди долго време пред да се загрее.

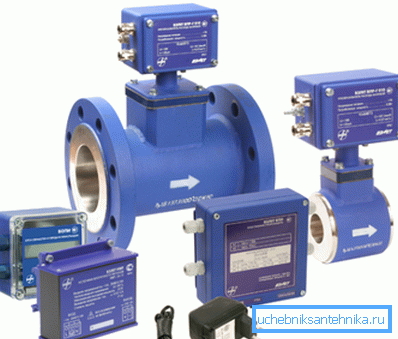

Конечно, падот е создаден со модерни уреди за мерење на вода и топлина.

Како и за што? За да одговорите на ова прашање, треба да го упатите читателот до законот Бернули, според кој статичкиот притисок на протокот е обратно пропорционален со брзината на нејзиното движење.

Ова ни дава можност да дизајнираме уред кој го евидентира протокот на вода без употреба на несигурни работни кола:

• Ние го прескокнуваме протокот низ пресекот.
• Ние го регистрираме притисокот во тесниот дел на метар и во главната цевка.

Познавањето на притисокот и дијаметите, со помош на електроника, можете во реално време да пресметате проток и проток на вода; кога се користат температурни сензори на влезот и излегуваат од колото за загревање, лесно е да се пресмета количината на топлина што останува во системот за греење. Во исто време, потрошувачката на топла вода се пресметува со разликата во протокот на цевките за снабдување и враќање.

Креирај Делта

Како се создава диференцијалниот притисок?

Лифт

Главниот елемент на системот за греење на станбена зграда е лифтови. Неговото срце е самиот лифт - неопределен свинска чугуна цевка со три прирабници и млазница внатре. Пред објаснување на принципот на лифтот, вреди да се спомене еден од проблемите на централното греење.

Постои такво нешто како температурен график - табела за зависноста на температурата на понудата и повратните правци на временските услови. Ние даваме краток извадок од него.

Нагорни и надолни отстапувања од графикот се подеднакво непожелни. Во првиот случај, становите ќе бидат ладни, во втората - цената на енергијата во ЦХП или котлара нагло се зголемува.

Во исто време, како што е лесно да се забележи, ширењето помеѓу протокот и цевководот за враќање е доволно голем. Кога циркулацијата е доволно бавна за таква делта на температурите, температурата на грејачите ќе биде нерамномерно распоредена. Жителите на станови чии батерии се поврзани со цевките ќе страдаат од топлина, а сопствениците на радијаторите на линијата за враќање ќе замрзнат.

Лифтот обезбедува делумна рециркулација на течноста за ладење од вратениот гасовод. Со инјектирање брз прилив на топла вода низ млазницата, во целосна согласност со законот на Бернули, тој создава брз проток со низок статички притисок, кој привлекува дополнителна вода преку вшмукување.

Температурата на мешавината е значително пониска од онаа на добиточната храна, и малку повисока отколку на цевката за враќање. Стапката на циркулација е висока, а разликата во температурата помеѓу батериите е минимална.

Одржување машина за перење

Овој едноставен уред е диск од челик со дебелина од најмалку еден милиметар со дупна дупка во неа. Се поставува на прирабницата на лифтовиот склоп помеѓу циркулационите влошки. Подлошки се поставуваат и на цевките за снабдување и за враќање.

Важно: за нормално функционирање на собранието на лифтот, дијаметарот на дупките на потпорните спојници мора да биде поголем од дијаметарот на млазницата. Обично разликата е 1-2 милиметри.

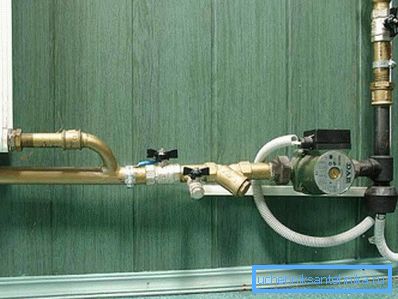

Циркулациона пумпа

Во автономни системи за греење, притисокот е генериран од еден или повеќе (по бројот на независни кола) циркулациони пумпи. Најчестите уреди - со влажен ротор - се структура со честа осовина за коло и ротор на електричниот мотор. Течноста за ладење врши функции на ладење и подмачкување на лежиштата.

Значења

Кој е падот на притисокот помеѓу различните делови на системот за греење?

• Помеѓу линиите за напојување и враќање на грејната мрежа е околу 20-30 метри, или 2-3 kgf / cm2.

Референца: прекумерниот притисок во една атмосфера ја подигнува водената колумна на висина од 10 метри.

• Разликата меѓу мешавината по лифтот и цевководот за враќање е само 2 метри, или 0,2 kgf / cm2.
• Капката на потпирачот за миење помеѓу циркулационите влошки на лифтот, ретко надминува 1 метар.

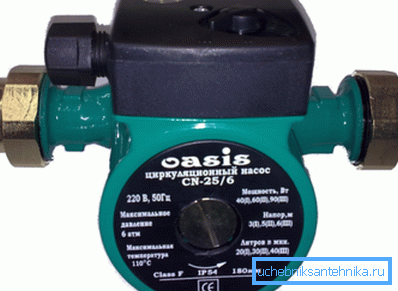

• Притисокот генериран од циркулациона пумпа за мокра ротор обично варира од 2 до 6 метри (0,2 - 0,6 kgf / cm2).

Прилагодување

Како да ја прилагодите главата во лифтот?

Одржување машина за перење

Да бидеме прецизни, во случај на потпирач за задржување, не е неопходно да се прилагоди притисокот, туку периодично да се замени мијачката со слична поради абразивно абење на тенкиот лим во процесот на вода. Како да го замениш паккот со свои раце?

Инструкциите обично се прилично едноставни:

1. Сите вентили или вентили во лифтот се преклопуваат.
2. Отворен од еден депонија за враќање и проток за местото за одводнување.
3. Отшрафете ги завртките на прирабницата.
4. Наместо старата машина, се инсталира нова, опремена со пар гарнитури - по една на секоја страна.

Совет: во отсуство на парронит подлошки отсечени од стариот автомобил камера. Не заборавајте да го исечете дупчицата, што ќе ви овозможи да го затегнете пакетот во жлебот на прирабницата.

1. Завртува во парови, попречно. Откако ќе се притисат гасетите, навртките се затегнати до стоп за повеќе од половина вртење во исто време. Доколку побрзате, нерамна компресија, порано или подоцна, ќе предизвика заптивката да го поврати притисокот на едната страна на прирабницата.

Систем за греење

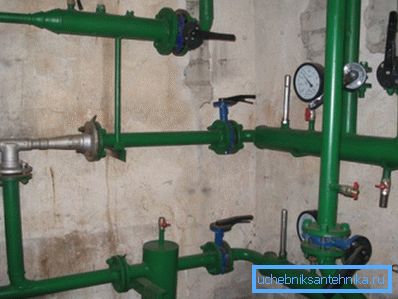

Разликата меѓу мешавината и повратниот проток редовно се регулира само со замена, подготовка или повторна употреба на млазницата. Меѓутоа, понекогаш постои потреба да се отстрани диференцијалот без запирање на греењето (како по правило, со сериозни отстапувања од температурниот графикон на врвот на студеното време).

Ова се прави со прилагодување на влезниот вентил на повратната цевка; така, ја отстрануваме разликата помеѓу директните и обратните теми и, соодветно, помеѓу смесата и враќањето.

1. Ние го мериме притисокот на протокот по влезниот вентил.
2. Вклучете го топланата до линијата за полнење.
3. Завртете го манометарот на притисокот во цевката за полнење на цевката за враќање.
4. Целосно затворете го влезниот вентил и постепено отворете го додека капката не се намали од почетната за 0,2 kgf / cm2. Манипулација со затворање и последователно отворање на вентилот е неопходно за да се максимизираат образите на стеблото. Ако само се покрие вентил, образите може да се повлечат во иднина; цената на смешно заштеда на време е барем незамрзната грејање на пристапот.
5. Температурата на повратната цевка се следи во интервали од 24 часа. Доколку е потребно, за понатамошно намалување на диференцијалот се отстранува во 0.2 атмосфера во исто време.

Офлајн притисок

Непосредното значење на зборот диференцијално е промена на нивото, пад. Во рамките на оваа статија ние ќе го допреме. Значи, зошто паѓа притисокот во системот за греење ако е затворен циклус?

Прво, запомнете: водата е речиси неприлична.

Прекумерниот притисок во колото е создаден поради два фактора:

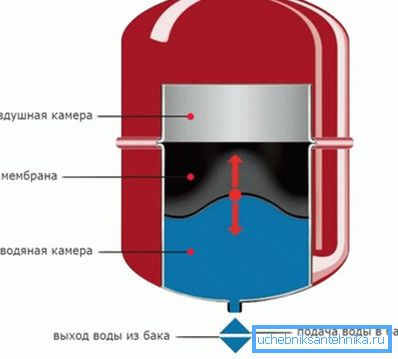

• Присуство во системот на експанзивен резервоар со мембрана со воздушно перниче.

• Еластичноста на цевките и радијаторите. Нивната еластичност се стреми кон нула, но со голема површина на внатрешната површина на контурата, овој фактор влијае и на внатрешниот притисок.

Од практична страна тоа значи дека падот на притисокот снимен од манометарот во системот за греење обично е предизвикан од исклучително незначителна промена во обемот на колото или намалување на количината на течноста за ладење.

И тука е можна листа на двете:

• Кога се загрева, полипропилен се проширува повеќе од водата. Кога стартувате систем за греење составен од полипропилен, притисокот во него може да се намали малку.
• Многу материјали (вклучувајќи алуминиум) се доволно пластични за да ја променат формата со умерен притисок. Алуминиумските радијатори едноставно може да изникнат со текот на времето.
• Гасовите растворени во вода постепено го напуштаат колото низ воздухот, што влијае на вистинскиот волумен на вода во него.
• Значително загревање на носачот на топлина кога волуменот на експанзиониот резервоар за греење е пренизок може да го активира безбедносниот вентил.

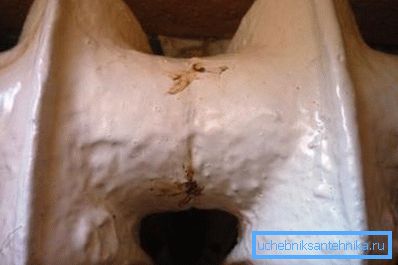

Конечно, сосема вистински грешки не може да се отфрли: мали протекување по должината на спојките на делови и заварени рабови, мазнење брадавица во експанзиониот резервоар и микротрецити во котелот разменувач на топлина.

Заклучок

Се надеваме дека ќе можеме да одговориме на прашањата кои се акумулирани во читателот. Приложени кон статијата видео, како и обично, ќе му понуди внимание на дополнителни тематски материјали. Успеси!
