Основната шема за греење и нејзините типови

Пред да започнете со планирање за автономно греење во стан или приватна куќа, треба да се запознаете со концептот за греење. Подолу внимателно разгледуваме што е тоа и кои се основните концепти за греење.

Општи информации

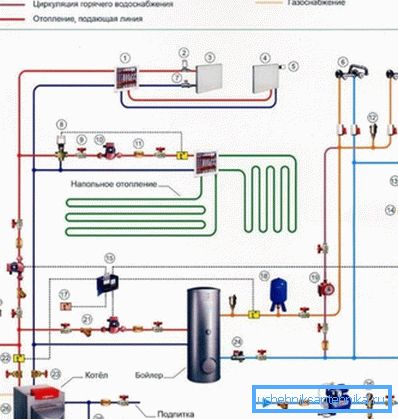

Под шематски дијаграм на системот за греење обично се подразбира наједноставната шема, која ги означува главните елементи за греење на водата, комбинирани во еден систем.

Вториот може да се имплементира на неколку начини, меѓутоа, во секој случај, ги вклучува следните елементи:

• Греење на котелот - обезбедува течност за греење.
• Циркулациона пумпа или резервоар за резервоар (во зависност од видот на системот) - го обезбедува движењето на течноста за ладење во колото.

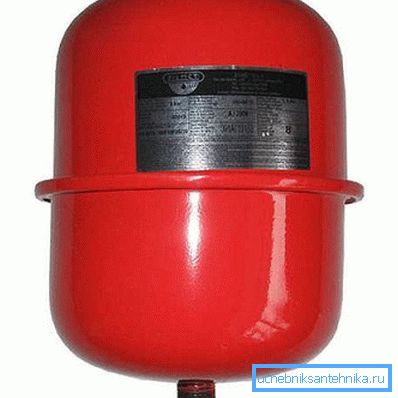

• Експанзионен резервоар - компензира за термичка експанзија на течноста за ладење, како и чекан за вода.

• Контура - претставува затворен пат низ кој течноста за ладење влегува во радијаторот и потоа се враќа во котелот.
• Грејни радијатори се апарати кои обезбедуваат греење во просторијата.
• Топлина носител е течност која зема топлина од котелот и ја пренесува на радијатори. Најчесто, за овие цели се користи обична вода или антифриз. Вториот има пониска точка на замрзнување.

Разликите во шемите се како што следува:

• Во методот на циркулација на течноста за ладење;
• Во методот на поврзување на радијаторите.

Подолу ги разгледуваме карактеристиките на секој од нив.

Видови на шеми

Според начинот на поврзување на радијаторите, системите за греење се од два вида:

Секој од овие може да се спроведе со природна циркулација и присилен. Покрај тоа, секоја опција има свои предности и недостатоци кои мора да се земат предвид.

Единечна цевка

Главната предност на една цевка врска е неговата едноставност и ниски трошоци за имплементација. Сепак, може да се користи само во мали простории. Ова се должи на фактот дека батериите во овој случај, топлина нерамномерно, и, со голем број, последните во коло уреди може да остане генерално студено.

Со природна циркулација, дизајнот е како што следува:

• Контурата што излегува од котелот се крева вертикално нагоре и се поврзува со бустер резервоарот.
• Потоа, цевката се спушта и, како што е споменато погоре, поминува околу периметарот на собата. Покрај тоа, контурата мора да се монтира со постојана мала падина, која ќе обезбеди природна циркулација.

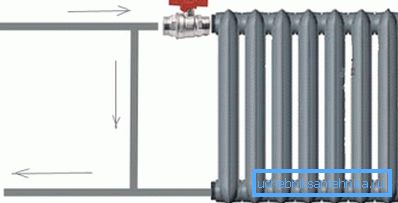

• Радијаторите се поврзани со колор за течноста за ладење. Покрај тоа, обврзувањето е неопходно извршено со бајпас. Ова ви овозможува посебно да го регулирате загревањето на секоја батерија и, доколку е потребно, да ги расклопите батериите без да ја испуштите течноста за ладење.

Овој шематски дијаграм на системот за греење е добар, бидејќи греењето е нестабилно. Навистина, ова бара употреба на нестабилен котел.

Што се однесува до недостатоците, меѓу нив е можно да се направи разлика помеѓу пониската ефикасност, бидејќи течноста за ладење се движи со помала брзина и, според тоа, има време да се олади. Ова доведува до дополнителни трошоци и времетраење на грејните радијатори. Покрај тоа, постојат голем број на барања за инсталација и пресек на гасоводот.

Овие недостатоци се лишени од задолжителниот систем, кој се спроведува со употреба на циркулациона пумпа.

Во овој случај, врската е како што следува:

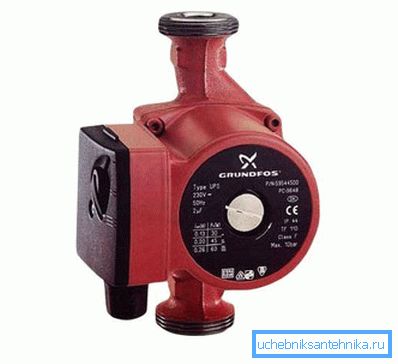

• Од котелот постои коло на кое циркулационата пумпа е поврзана за загревање.
• Маската е поврзана со пумпата, што овозможува поврзување со радијатори и резервоар за пренапони.

Совет! Кога ја инсталирате пумпата, можете да извршите бајпас и да го поврзете резервоарот за проширување со него. Според тоа, бајпасот мора да се преклопува со кранови. Ова ќе им овозможи на вашите раце да ги менуваат режимите на природна и присилна циркулација.

Двојна цевка

Оваа опција за греење може да се користи во големи куќи и апартмани. Батериите во овој случај можат да се поврзат и серија и паралелно. Покрај тоа, дури и со сериско поврзување на батерии, тие се загреваат повеќе рамномерно отколку со една цевка врска.

Недостаток на оваа опција е неговата повисока цена, бидејќи нејзината имплементација бара многу повеќе цевки. Треба да се напомене дека во овој случај најчесто се користи присилна циркулација, бидејќи е потешко да се обезбеди природна циркулација.

Оваа шема изгледа вака:

• Од котелот постои коло на кое циркулациона пумпа е поврзана со жици кон експанзиониот резервоар и колектор (кога се поврзани паралелно).
• Понатаму, како по правило, дистрибуцијата на различни простории на куќа или стан се врши од колекторот. Кога неколку радијатори се поврзани со едно коло, цевката се доведува до последното во колото на батеријата.
• Линијата за враќање е поврзана со првиот излез на батеријата, кој е паралелен со топлото коло и е поврзан со колектор, поради што ладилното средство за ладење тече во котелот и се загрева повторно.

Важна предност на оваа опција е способноста да се прилагоди загревање на батериите во различни простории. Покрај тоа, при користење на специјална електронска опрема, одржувањето на одредена температура во просториите може да се врши автоматски.

Обрни внимание! Ние ја разгледавме наједноставната верзија на системот, бидејќи греењето може да вклучува и "топол кат".

Тука, всушност, сите главни точки на изработката на концептот. Како по правило, врз основа на тоа изврши подетален проект. Детални инструкции за тоа како да го направите ова се достапни на нашиот градежен портал.

Заклучок

Шематски дијаграм дава идеја за функционирање на системот за греење и негово спроведување. Покрај тоа, неговиот избор зависи од голем број услови во кои ќе се оперира греењето. Од видеото во оваа статија можете да добиете некои дополнителни информации за оваа тема.
