Монотебен систем за греење: ја дознаваме ефикасноста во

06-03-2018
Греење

Едноводниот систем за греење на приватна куќа е поекономичен и поедноставен во однос на двополниот систем со т.н. "снабдување" и "враќање". Познавањето на правилата за инсталирање на таков систем за греење, можете да го организирате на најдобар начин, обезбедувајќи високо ефикасно работење и максимално заштеда на енергија. Ние ќе кажам за сите нијанси кои ќе се сретнете при користење на овој тип на греење.

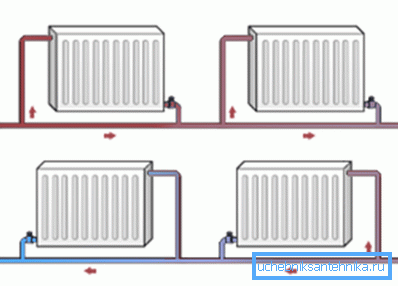

Движењето

Компоненти на системот за греење дома

За почеток, ќе анализираме што се состојат од едно-цевките и двостепените системи за греење, тоа ќе помогне во перцепцијата на аранжманот како целина:

  • Гасоводот на багажникот, на кој се движи носачот на топлина.
  • Грејни апарати (радијатори) поврзани на неопходните места на автопатот.
  • Извор на течноста за ладење (топла вода) во форма на котел.
  • Експанзионен резервоар.
  • Елементи за циркулирачка течност за ладење во системот.

Забелешка! Повеќето од разладувачите се разликуваат во обемот на резервоари и дополнителни функции, како и на материјалите што се користат при положување.

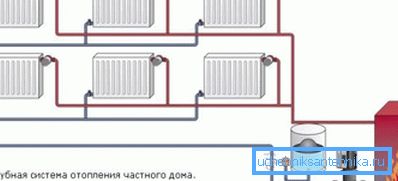

Опција со два исхода

Посебни карактеристики

Монотебен систем за греење Ленинградка е затворен циклус на еден гасовод преку кој топлината се испорачува на радијаторите и, откако ги изми, се враќа во котелот.

Начинот на греење на живеалиште, според тоа, има голем број на предности кои го прават тоа подобро во приватна зграда:

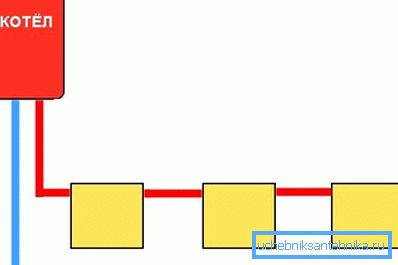

Така што никој не се сомнева во концептот на еден цевки, во оваа бројка е прикажан во поедноставен, но достапен за перцепција, варијанта
  • Профитабилност во работењето (во споредба со две цевки).
  • Ниска цена, поради намалената потрошувачка на материјали.
  • Лесна инсталација и итна поправка. Повеќето сопственици на куќни домови можат самостојно да ја организираат оваа опција за греење.
  • Можно е да го поставите главниот нафтовод директно над подот, или да се скрие целосно под него.
  • Едноводниот систем е подеднакво ефикасен и во еднокатните и во двостепени куќи.

Обрни внимание! Оптималниот начин на работа на оваа опрема за греење во сите делови на домот се постигнува со правилно избрана секвенца на ладилни врски.

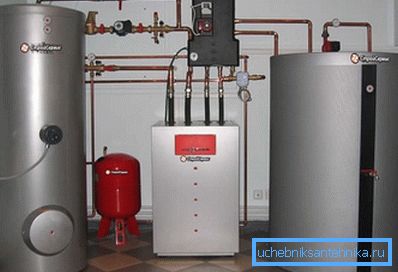

За главните елементи на системот треба да се подготви мала соба во која ќе се блокира пристапот до деца и животни

Циркулација на системот

Циркулацијата на течноста за ладење во системот за греење може да биде:

  • Природно, кое настанува поради разликата во густината на водата. Оладената вода од обратниот дел од колото, која има поголема густина, го поместува помалку густата (топла) до врвот на столбот и турка понатаму во главниот цевковод до радијаторите.

За ваша информација! Со овој метод на циркулација цевките треба да се постават со наклон не помал од 3-5 степени, што не е секогаш возможно во големи куќи со голема должина на цевки. Навистина, со таков наклон на гасоводот, разликата во висина по метар должина ќе биде од 50 до 70 мм.

  • Принудени. Во овој метод, течноста за ладење се циркулира со помош на пумпа поврзана со системот за загревање на повратен коло веднаш пред да влезе вода во котелот. Главниот нафтовод во системот со принудна циркулација на течноста за ладење може да се постави со висинска разлика од 50 mm на метар должина на трасата.

Внимание! Бидејќи системот со циркулациона пумпа поврзан со електричната мрежа автоматски станува испарлив, треба да се преземат мерки за да се избегне стагнација на течноста за ладење во моменти на затемнување. За ова е инсталиран т.н. бустер-колектор, способен да турка топла вода до висина од околу 1,5 метри.

Експанзионен резервоар

На врвот на забрзувачкиот колектор, гасоводот се испушта во експанзиониот резервоар. Неговата цел е да го регулира притисокот во системот за греење со цел да се избегне зголемување на итен случај.

Денес, почесто се користат експанзиони резервоари затворен дизајн, со исклучок на контакт на течноста за ладење со воздух.

Структурно, експанзиониот резервоар е контејнер поделен на два дела со флексибилна мембрана:

  • Едниот е наполнет со воздух под притисок.
  • Другата е снабдена со влезно-излезна течност за ладење.

Затворениот експанзивен резервоар може да се инсталира на кое било погодно место на грејното коло, што е предност во однос на отворените резервоари монтирани исклучиво на највисоката точка на системот.

За ваша информација! Слободниот контакт на течноста за ладење со воздух во отворен експанзивен резервоар промовира активна кислородна сатурација. Ова го загрозува раниот неуспех на челичните цевки и уредите за загревање поради забрзувањето на корозивните процеси. Во овој случај, пожелно е да се инсталира монотевен систем за греење со цевки од полипропилен - материјалот е отпорен на деформација.

Инсталација шема на компоненти на системот за греење

Систем за греење со една цевка е монтиран во следниот редослед:

  • Изворот на топлината е котел што може да работи поради:
  • Газа.
  • Цврсто гориво.
  • Електрична енергија.
  • Комбинација на две или повеќе можни опции за гориво.

Забелешка! Втората опција е погодна за оние случаи кога во одреден период еден од изворите на гориво е недостапен или станува скап.

  • Забрзување на колектор со влезот во експанзиониот резервоар. (Видете го и стативот за цевки за челични цевки: карактеристики.)
  • Главниот гасовод, заобиколувајќи ги сите простории на живеалиштето. Имајќи предвид дека течноста за ладење се лади додека се движи подалеку од котелот, главно просториите за кои е потребно подобро затоплување треба да бидат први на патот кон тоа:
  • Бебе.
  • Спални.
  • Бањи.
  • Во секоја соба радијаторите се поврзани со главниот нафтовод:
    • Челик.
    • Леано железо.
    • Биметаличен.
    • Обрни внимание! Вие можете слободно да инсталирате радијатори во вашиот дом на сите погодни места. Единственото нешто што е потребно со упатствата за инсталација за уреди за греење е задолжително поставување под прозорците. И нашите препораки се исто така да се лоцираат радијатори во близина на влезната врата (на следната слика).

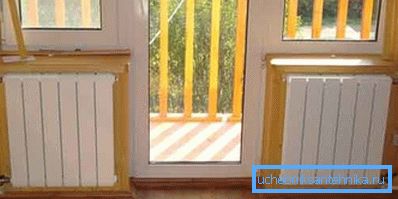

      Лошо изолирани прозорци и врати се главен извор на загуба на топлина.

      Поврзување на радијатори

      Постојат два начина за поврзување на грејачите со системот:

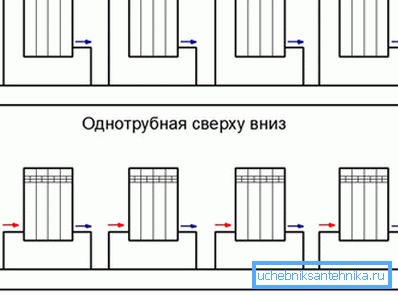

      Примери за правилна врска
      • Првиот - нерегулиран едноставен. Радијаторите во овој случај се поврзани со автопат во две точки:
      • На влезот.
      • На излезот.

      Овој едноставен и евтин дијаграм за поврзување без дополнителни врски и елементи не дозволува да се изврши:

      Дали сакате да ги скриете цевките кои се вклопуваат во радијаторите, да ги направите жлебовите во подрумот и да ги скриете под подот - како варијанта на буџетот
      • Прилагодување на греењето.
      • Исклучување на радијаторот за поправка или замена кога системот е полн.
      • Втората опција е Ленинградка. Според оваа шема, секој радијатор на местото на влез и излез на автопатот е опремен со уред за заклучување, со кој можете:
        • Регулирајте ја моќноста на греење во посебна област.
        • Целосно отсечете го протокот на течноста за ладење за да извршите поправки.

        Покрај тоа, заобиколувајќи ги радијаторите, е забранет бајпас со уред за заклучување, ако е блокиран, протокот на течноста за ладење се пренасочува директно преку специфичен радијатор.

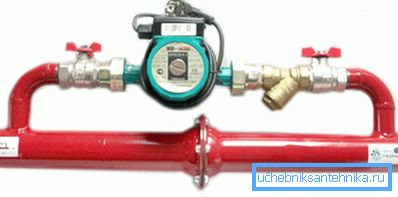

        Ова е како изгледа бајпас со обратен вентил.

        Не заборавајте дека само вие изберете една од горенаведените методи врз основа на карактеристиките на секоја од нив. Постои уште една опција - да ангажирате работна екипа која ќе го одреди најдобриот систем за греење според видот на вашата зграда, по што ќе можете да почнете да ги правите своите раце. (Видете исто така статија Канализација во вилата: карактеристики.)

        Заклучок

        Сега знаете повеќе за специфичноста на еден цевковод за греење, кои се можностите за негова имплементација во селска куќа. Како што разбирате, решението за ова прашање треба да му се пристапи разумно, по мерењето на сите предности и недостатоци, треба да разберете што е најдобро за вас и за вашата зграда. Бидете сигурни да се споредуваат со дво-цевки систем, кој е исто така популарен во приватни домови.

        Во презентираното видео во оваа статија ќе најдете дополнителни информации за оваа тема.
