Мешање јазли за топлина изолирани кат: уред и мисија

Системот за погревање е одличен додаток за греење на ладилникот. Меѓутоа, за разлика од традиционалните батерии, тој припаѓа на уреди за греење со ниска температура, затоа кога ги користите овие системи заедно, мора да се инсталираат мешачките јазли на загреаниот под. Подолу внимателно разгледуваме што се овие уреди, кои елементи се состојат и кои функции ги извршуваат.

Зошто да користите мешачка единица

За да разберете зошто ви е потребен миксер за подот што загрева вода, најпрвин треба да разберете како функционира системот, што ќе го сториме подолу. Значи, за радијатори и подно греење се испорачува истиот носач на топлина. Покрај тоа, тоа се загрее до максимум, односно. на температура што е потребна за радијатори (до 95 степени).

Во исто време, температурата на површината на подот според санитарните стандарди не треба да надминува 30-31 степени, инаку ќе биде непријатно да одите на овој кат. Поради оваа причина, температурата на течноста за ладење, која се внесува во колото, е, во зависност од дебелината на кошулата и видот на подот, - 35-55 степени.

Од ова произлегува дека водата не може да се снабдува директно од котелот на колото, бидејќи неговата температура може да ја надмине дозволената граница. Само, со цел да се спушти, термомешач се нанесува на топол под. Се меша топла течноста за ладење со постуден, т.е. враќање линија

Обрни внимание! Ако греењето на куќа или стан се спроведува со помош на нискотемпературни кола, единиците за мешање не се инсталирани, бидејќи во овој случај нема смисла да ги користите.

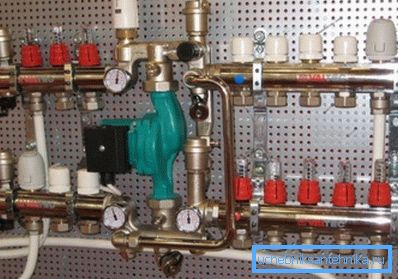

Уред за мешање на уреди

Конвенционално, работата на миксерот што се разгледува може да се опише на следниов начин:

• Топлата течност за ладење е испорачана во колектор за греење и таму се потпира на вентилот за мешање за загреан под со термостат.
• Ако температурата на течноста за ладење е помала од потребната, вентилот е активиран, поради што се отвора снабдувањето со топла течност за ладење.
• Штом температурата ја достигне посакуваната вредност како резултат на мешање на топли и ладни течности, вентил го исклучува протокот на топла течност.

Морам да кажам дека мешачката група за загреан под е потребна не само за прилагодување на температурата, туку и за циркулација на течноста за ладење во системот за загревање. Затоа, системот се состои од следниве основни елементи:

Покрај овие два главни елементи, системот може да биде и:

• Бајпас - го заштитува мешањето од преоптоварување.
• Исклучени и одводни вентили.
• Воздух пропустливи.

Треба да се напомене дека мешањето на разменувачот на топлина мора да се инсталира пред колото, сепак, самото место на неговото инсталирање може да биде различно:

• Во просторијата каде што системот е имплементиран со топол под.
• Во котларата.
• Во близина колектор кутија.

Видови единици за мешање

Главната разлика во работењето на термомерите е во дизајнот на дистрибутивните вентили. Најчестите се двонасочни и тринасочни уреди. Подолу е детален поглед на нивните карактеристики.

Двонасочен вентил

Двонасочните вентили исто така се нарекуваат хранење. На овој уред е инсталирана термостатска глава, која содржи течен сензор одговорен за следење на температурата во течноста за ладење, која влегува во колото на системот за загревање.

Мешањето на течноста за ладење се врши според принципот опишан погоре, т.е. повратниот проток континуирано се испорачува и топла течност само кога е потребно.

Меѓу предностите на овој дизајн се:

• Системот никогаш не се прегрее, што го зголемува својот животен век.
• Вентилот има незначителен капацитет на проток, кој обезбедува непречена контрола на температурата, односно без ненадејни промени.

Поради овие причини, повеќето специјалисти, при монтирање на миксер за топол подот со свои раце, користат двонасочни вентили.

Три начин миксер

Овој уред комбинира две функции:

• Бајпас за навртување.
• Балансирање на бајпасниот вентил.

Нејзината главна карактеристика е тоа што се меша ладна линија за враќање и топол носач на топлина. Честопати, тросоните вентили се опремени со активатори за контрола на временските зависни и термостатски уреди.

Се верува дека мешачите со три насоки се универзални и неопходни во големите системи, како и во системи каде што се користат контролери што зависат од времето.

Сепак, тие имаат некои недостатоци:

• Не е исклучена можноста да се обезбеди контура на топол подот со сигнал од термостатот на топол носач на топлина со температура од 95 степени Целзиусови. Ова може да резултира со оштетување на цевките поради прекумерен притисок. Покрај тоа, ненадејните промени во температурата го скратуваат животниот век на системот.
• Дури и минималната промена во поставките на уредот може да доведе до значителна промена на температурата во колото, што е поврзано со голем пропусен опсег на уредот.

Обрни внимание! Издржливоста на системот зависи од квалитетот на изградбата на единицата за мешање и квалитетот на избраните материјали. Затоа, на овие точки треба да им се посвети посебно внимание во фазата на дизајн на системот.

Карактеристики на инсталација на опрема

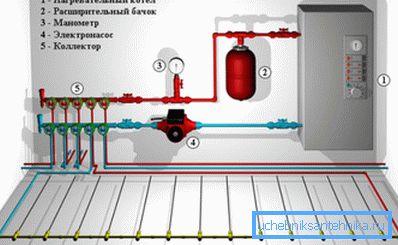

Постојат неколку опции за поврзување на опремата. Подолу е најпопуларната шема на мешање на подно греење.

Тоа ви овозможува да го составите системот сами со поврзување на сите важни елементи во низа:

• Бојлер;
• Дистрибутивен јазол;
• Гасовод

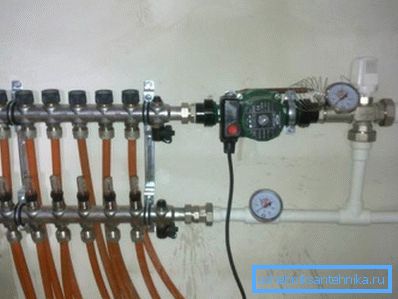

Пред монтажа на дистрибутивната единица, мора да инсталирате заштитна метална кутија, која може да биде отворена или затворена. Во некои случаи, јазолот е целосно монтиран, т.е. во форма на штанд. Во овој случај, пристапот до него е поедноставен, но заштитата за поврзување страда.

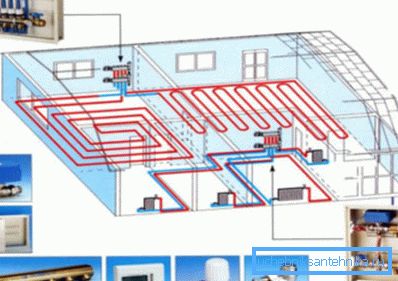

Местото за кабинетот, по правило, се избира во зависност од локацијата на кола. Ако се користат повеќе гранки, препорачливо е да го монтирате кабинетот во средина, на исто растојание од контурите и во близина на главните цевки. Таквата "средишна" локација обезбедува најдобри хидраулични перформанси.

Подобро е да започнете со монтажа со свои раце со инсталирање термометар и затворачки вентили, кои треба да се лоцираат на сите места на кола. Најчесто, делови за прилагодување на работењето на повратот и повратниот проток се испорачуваат во комплет колекторски комплет.

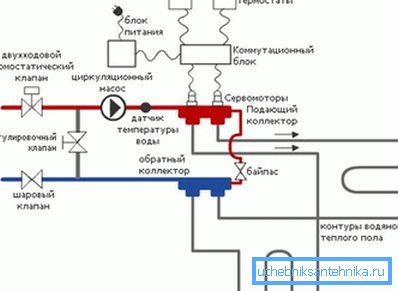

Фокусирајќи се на шемата, можно е правилно и прилично брзо да го инсталирате дистрибутивниот јазол, да ги поврзете цевките за полнење и празнење и исто така да се осигурате дека едно или повеќе кола може да се исклучат, што може да биде потребно за време на работењето на системот.

Деловите се поврзани со употреба на компресорски прибор, инсталациониот комплет, кој вклучува:

• Ореви;
• Бушалки;
• Прстен клипови.

Совет! За монтирање на системот подобро е да се користи месинг фитинзи, и покрај фактот дека нивната цена е повисока. Ова се должи на фактот дека на нивните внатрешни ѕидови речиси никаква скала не се акумулира.

Во случај кога дијаметарот на деловите не се совпаѓа, се користат адаптери.

Инструкциите за кратко собрание се следните:

• Прво, две цевки се поврзани со дистрибутивната единица - снабдување со течноста и вратен проток.
• Потоа поврзете ги контурните елементи.
• Потоа, елементите на системот се инсталирани во следнава низа:

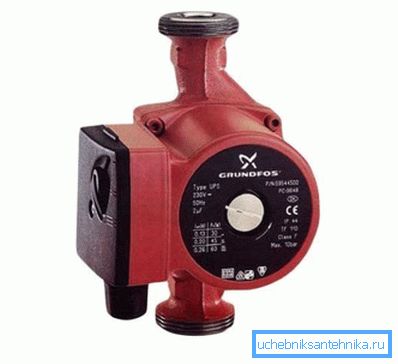

• циркулациона пумпа;
• излез на воздух;
• празнење петел;
• тримесечен миксер.

Овој систем ви овозможува целосно да го контролирате процесот на греење.

Обрни внимание! Работата на опишаниот систем е целосно зависна од котелот за греење - намалувањето на температурата или ограничувањето на протокот на течноста за ладење доведува до намалување на температурата на загреаниот под.

Тука, всушност, сите основни елементи на инсталацијата на дистрибутивни јазли.

Заклучок

Единиците за мешање се неопходен елемент за системите за греење кои комбинираат традиционални радијатори со топол под. Покрај тоа, издржливоста на загреаниот под зависи од квалитетот на дистрибутерот. Затоа, на квалитетот на неговата инсталација треба да им се даде не помалку внимание од поставувањето на топол под.

Од видеото во оваа статија можете да научите некои дополнителни информации за оваа тема.
