Мешан јазол за топлина изолиран под: назначување, принцип на

Единицата за мешање на пумпата за подно греење е неопходен и многу важен дел од системот за подно греење, без кое неговото нормално функционирање е невозможно. Ќе ја разгледаме целта и принципот на работа на оваа страница, како и да научиме како самостојно да го собираме миксер.

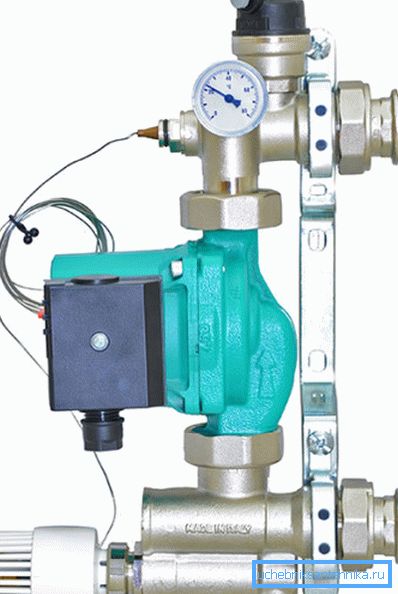

Мешан модул за подно греење

Цел

За подобро разбирање на целта на единицата за мешање, разгледајте го уредот на системот за подно греење. Во подот ферман поставен метал-пластични цевки, кои циркулираат течноста за ладење.

Едниот крај од секоја таква цевка е поврзан со снабдувачкиот колектор, а другиот за собирање. Самите цевки се поставени во форма на контури од една или друга форма.

На колектор на понудата се доставува топла вода од греење котел, а потоа минува по должината на контурите на греење на подот и се влева во собирање колектор, од каде се врати во котелот се олади. Во котелот, повторно се загрева и влегува во снабдувачкиот колектор.

Како по правило, куќите се опремени со комбинирани системи за греење, вклучувајќи радијатори и грејни подови. Греен медиум се загрева со котелот.

Температурата на водата која минува низ разменувач на топлина на котелот е околу 75 - 95 ° C, што е сосема прифатливо за радијатори, но не е прифатливо за поднесување на контурите на подот.

Подно греење е нискотемпературен систем, кој бара топлински носач кој не е потопло од 35-50 ° С. Сепак, начинот на работа на котелот не имплицира такви вредности, особено затоа што оваа температура очигледно е недоволна за радијаторите.

Обрни внимание! За да се реши постојниот контрадикција користи Мешалка вода подно греење кое domeshivaet доставени до топла вода за греење течности од колекторот на враќање, а со тоа намалување на температурата на снабдување на посакуваното ниво.

Принцип на работа

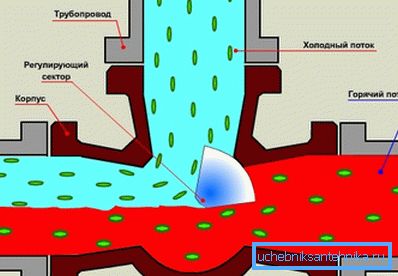

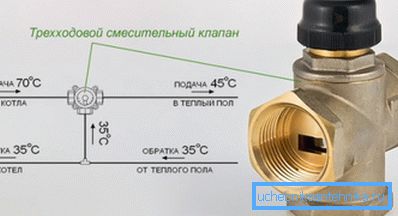

Принципот на работа на единицата за мешање се заснова на употреба на три-насочен или двонасочен вентил. Ова е санитарна направа која има два влеза и еден излез (две излези и еден влез - во зависност од инсталацијата и задачата која ја имате).

Вентилот има три позиции:

1. Влезот 1 е отворен, влезот 2 е затворен, излезот е отворен;
2. Влезот 1 е затворен, влезот 2 е отворен, излезот е отворен;
3. И влезот и излезот се отворени.

Управувањето (преклопување) се врши рачно или со термостатска глава, исто така можете да поврзете серво. Ние сме заинтересирани за опција со термостатска глава.

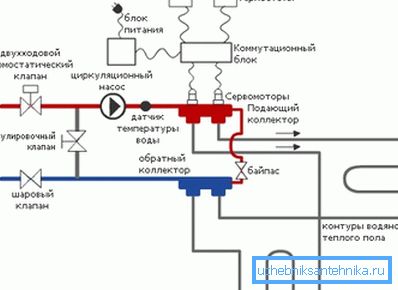

Сега разгледајте ја работата на целата страница:

• Топла вода со температура од 70 - 95 ° C се доставува до еден од отворите на вентилите;
• Циркулационата пумпа и колектор за снабдување со течноста за ладење на подните контури се поврзани со излезот на уредот;
• Обратна колектор систем поврзан со враќање цевки поврзани со котел, но тоа има филијала поврзан со вториот влез на три начин вентил преку кој на ладна вода куполи во топла;
• Главата на термостатскиот вентил има далечински сензор кој ја мери температурата на водата во снабдувачкиот колектор;
• Термостатот е поставена така што ако температурата на резервоарот снабдување се издига над предодредено вредност, вентил ја затвора влез поврзан со течноста за ладење на храна од котел и кола вода циркулира на подот во краток опсег без котел;
• Штом температурата во колекторскиот довод падне под однапред одредена вредност, вентилот повторно го отвора влезот со топла вода и подот почнува да се загрее.

Обрни внимание! Обично, во мали системи користат два-начин вентил отелотворување во кој нема позиција на која снабдување со топла вода е отворен и затворен влезот поврзани со линија на враќање. Ова го елиминира влезот на прегреана течност за ладење во системот, бидејќи ова е полн со несреќи.

Сорти и состав

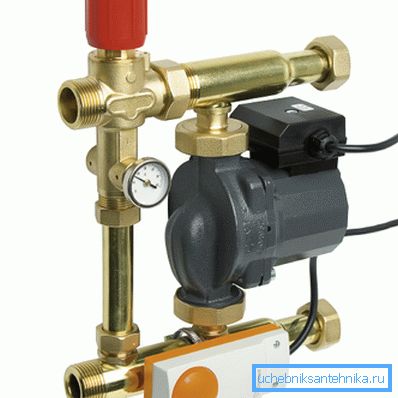

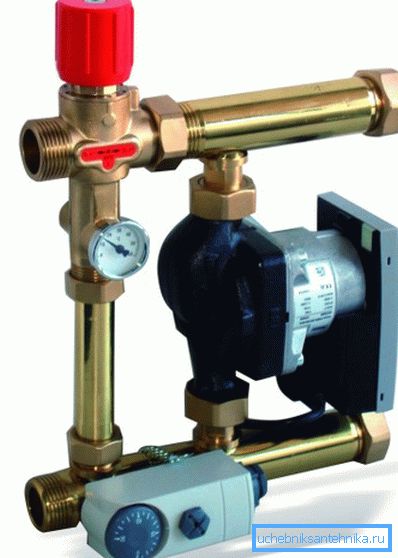

Модерен водовод пазарот нуди изобилство на готови колектор единици со обратна куполи на систем за водоснабдување и одделни мешање модул со пумпа и сите потребни состојки во комплетот. Повеќето производители на системи за подно греење имаат и две опции на залиха.

Во овој случај, речиси секој водовод снабдувач секогаш нуди се што е потребно за само-собранието на слични делови делови, вклучувајќи пумпи, вентили, мерачи, термостати, сензори, вентили и сите потребни фитинзи за нив се поврзуваат во единствен систем. За оваа причина, денес, не е проблем да се соберат на систем за работа мешање со свои раце, а нејзиниот квалитет е подобар од фабриката.

Обрни внимание! Фабрика цена на овој модул е ​​значително повисока од онаа на само-берат, со достапноста на високо-квалитетни компоненти го прави ова собрание остварливо дури и за лаик.

За самостојно склопување ќе ви бидат потребни следните делови:

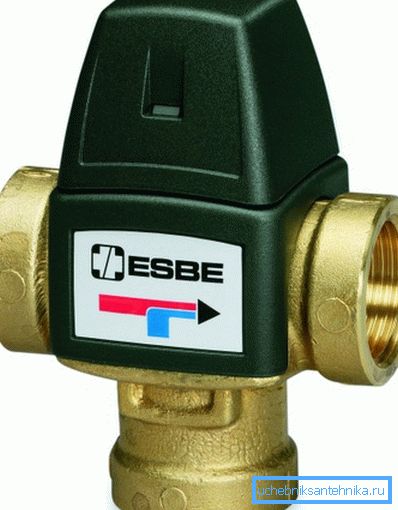

• Трипонски вентил со термостатска глава и далечински сензор;
• Неколку топчести вентили (2-5);
• Циркулациона пумпа;
• Два термометри и еден манометар;
• Тет-сплитер;
• Адаптери и брадавици за преклопни делови.

Обрни внимание! Во минималното собрание, можете да направите без термометри и манометри, исто така можете да ги исклучите топчестите вентили, но ова е многу непожелно.

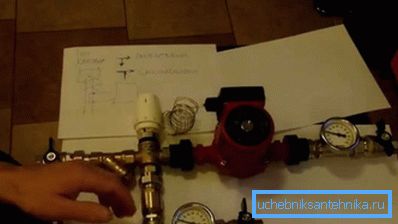

Собрание

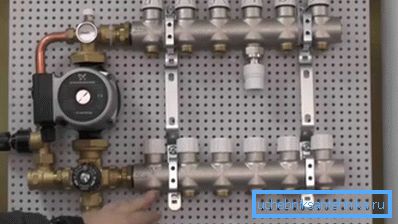

Ако не се согласувате да плаќате надомест за фабричкото собрание, тогаш нашето внимание на нашето внимание. За да биде појасно, земете го на пример готовиот јазол и ние ќе се изградиме на него.

1. Да почнеме со триполниот вентил 1? (2). Ние ја ветерме термичката глава (1) на нејзината глава со далечински сензор, за кој сè уште не се допираме.
2. На еден вентил прилив закачите топката вентил американски? (3) користејќи поврзувачка плоча 1? - ?? (4). На вториот влез ние прицврстиме мета 1? (5) користејќи брадавица 1? (6). Со Tie прикачите истиот топката вентил како влез на миксер.
3. Со вентил излез (означени како «Б»), се закачите на циркулациона пумпа (7) со користење на капа орев со внатрешен навој 1? (13). На излезот на пумпата поврзете го снабдувачкиот колектор 1? - ?? (8).
4. На слободниот излез на маската поврзана со вентилот и топчестиот вентил, поврзете го вратилото (10). Помеѓу маичката и колектор, пожелно е да се инсталира термометар за следење на температурата на повратниот проток. За сигурност, повратниот вентил може да биде опремен со обратен вентил за да се спречи повратниот тек.
5. Сега го земаме далечинскиот сензор за температура (14) и го инсталираме на снабдувачкиот колектор со користење на стеги. За попрецизно работење на уредот, ова место може да се загрее.
6. Колектори затворање приклучоци (9) може да се поврзе со него подно цевка јамки (12) со опрема (11), и топчести вентили за да се поврзете на снабдување и да се врати цевки кои водат од котелот.

Обрни внимание! Препорачливо е да се обезбеди системот со два термометри за да се следи температурата на заглавјето за снабдување и враќање. Ова ќе ви помогне правилно да ја конфигурирате пумпата.

Заклучок

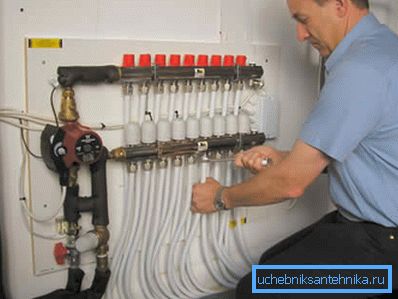

Секој човек, кој барем еднаш држеше клуч во рацете, ќе може да собере мешачки јазол за топол подот со свои раце. Сè што е потребно е да ги следите инструкциите и да го гледате видеото во оваа статија.
