Контролори на температура за греење - основа на "паметни"

Би било многу полесно ако истата температура се одржуваше на улица во секое време од годината, тогаш нема да има потреба да се прилагодува греењето. Но, во зима, силните мразови се заменуваат со одмрзнување со позитивна температура и обратно, јасно е дека системот за греење мора соодветно да одговори на изненадувања на времето.

Начини за прилагодување на греењето

Секоја задача, како по правило, има неколку начини да се реши, прилагодување на греењето не е исклучок.

Ние можеме да ги разликуваме следниве методи за прилагодување:

• наједноставната опција е да се инсталира специјален регулатор пред секој радијатор. Таквите термостати за греење во домот може да се користат во сите, без исклучок, системи за греење, а принципот на работа е дека течноста за течноста за ладење низ батеријата е регулирана;

Обрни внимание! Во голем број случаи, на пример, во градски апартмани, овој метод за приспособување е единствениот достапен.

• ако основата на работата на регулаторот на температурата е податоци за промената на температурата на воздухот во просторијата (или надвор), тогаш прилагодувањето на работата на котелот овозможува промена на температурата на медиумот за пренос на топлина. Во овој случај, уредот за регулација се наоѓа директно на котелот;

• "Паметни" циркулациони пумпи со мало истегнување, но, исто така, може да се класифицираат како регулатори за греење. Ако конвенционалниот регулатор е инсталиран на радијаторот, тогаш пумпата се наоѓа директно на котелот (во цевководот што ја снабдува ладената течност за ладење). Процесот на прилагодување се врши со менување на брзината на вртење на роторот на пумпата.

Од овие методи, првиот се смета за најфлексибилен, бидејќи ви овозможува да ја промените температурата не само во една просторија, туку и во индивидуалните радијатори. Останатите 2 начини ја менуваат работата на системот за греење како целина, односно температурата веднаш ќе се промени во сите простории во куќата.

Контролери на температурата за радијатори

Таквите уреди се термичка глава, која е инсталирана на местото на цевката директно пред батеријата. Принципот на работа е едноставен - кога температурата во просторијата надминува однапред одредена граница, уредот едноставно малку го намалува внатрешниот дијаметар на цевката, а волуменот на течноста за ладење што влегува во батеријата соодветно се намалува.

Наједноставниот рачен регулатор е обична чешма, при што прилагодувањето треба да се изврши рачно. Но почесто се користат автоматски модели.

Видови на термостати

Ако принципот на работа е избран како главен критериум, тогаш сите уреди од овој тип може да се поделат на механички и автоматски. Во механичкиот човек ја регулира температурата со свои раце, постојано вртејќи го вентилот, во автоматско - по поставувањето на уредот самиот работи.

Можете исто така да дадете класификација според локацијата на сензорот.

Постојат 3 опции:

• сензорот за температура се наоѓа директно во термичката глава (во овој случај, треба особено внимателно да ја набљудувате инсталацијата на уредот за регулација, бидејќи во близина е загреан радијатор);
• Сензорот е поставен на неколку метри - тоа ви овозможува попрецизно да ја регулирате работата на греење

• Сензорот е поставен надвор - како резултат, добиваме контролер за загревање зависен од времето. Таа веднаш ќе реагира на промени во температурата надвор.

Обрни внимание! Кога користите сензори за внатрешна температура, секогаш има временски јаз меѓу менувачките временски услови на улицата и менувањето на начинот на работа на греењето. Употребата на надворешни термо сензори го решава овој проблем.

Уред, принцип на работа и подготовка на термостатот за работа

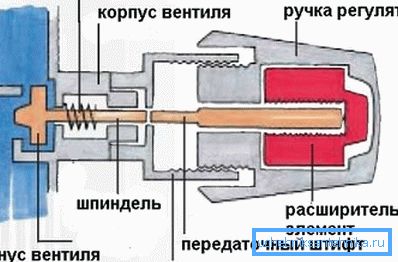

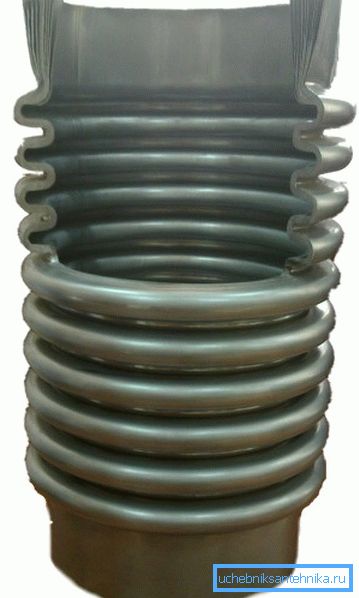

Термостатите за радијатори кои работат во автоматски режим го користат својството на течности и гасови за да се прошират и да се договорат кога се загреваат / ладат. Во главата има херметичка комора (мела) во која има работна течност или гас.

Ѕидот на мев е направен брановиден, така што кога внатрешниот волумен се менува, тој е продолжен или скратен. Поради ова, постои промена во луменот во цевката што ја снабдува течноста за ладење со ладилникот.

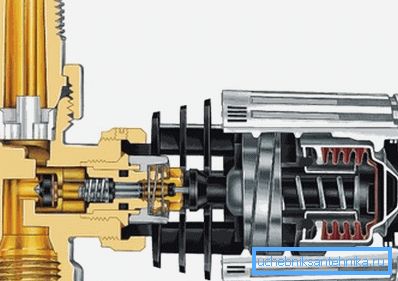

На дијаграмот подолу е прикажан термичкиот главен уред на Danfoss. Се гледа дека кога ќе се издолжи мевот, вентилот делумно ќе ја блокира цевката.

Дури и кога користите автоматски уреди, ќе треба претходно да ги прилагодите.

Радијаторите за греење се прилагодуваат по овој редослед:

• Прво треба да обезбедите непречен проток на течноста за ладење во радијаторот, така што вентилот целосно ќе се отвори;
• штом собната температура ја надмине потребната вредност од 5-7? С, вентилот целосно се затвора;
• сега само треба да почекате додека температурата не падне до саканата вредност;
• штом ќе се чувствувате удобно, полека можете да го отворите вентилот додека радијаторот не стане топол и се слуша звукот на водата. Можеме да претпоставиме дека термостатот за радијатори е поставен и подготвен да оди.

Прилагодување на конвекторите

Доста често, наместо вообичаените батерии за подно греење се користат vnutripolnye конвектори. Карактеристика на таквите уреди е тоа што тие инсталираат вентилатор за подобрување на размена на воздух.

Контрола на брзината на вентилаторот на грејачот овозможува да се намали количината на воздух што минува низ перките на конвекторот, поради што се менува температурата во просторијата. Без уреди за прилагодување, вентилаторот секогаш работи со 100% вртежи.

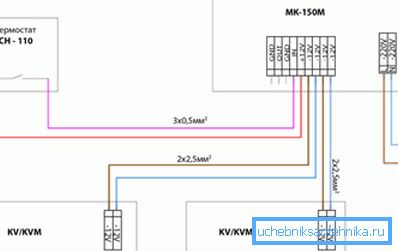

Во напредните модели, откако температурата во собата паѓа за 1,5 ℃, вентилаторот е вклучен и, поради вентилаторот, ја зголемува стапката на пренос на топлина на грејачот. Покрај тоа, еден регулатор истовремено може да работи со неколку фанови.

Прилагодување на котелот

Во приватни куќи, за да ги смените режимите за работа на греење во поголем опсег, можете да користите уреди кои ја регулираат работата на котелот како целина. Со тоа ќе се намали температурата на течноста за ладење во системот и ќе се решат 2 проблеми одеднаш: заштедете на гориво и ќе добиете оптимална температура во просториите.

Уреди за прилагодување на работата на котелот

Таквите регулатори за греење се состојат од 2 блока:

• 1-ви блок - се состои од термички сензор, кој може да се постави и во просторијата и на улицата. Ставањето на улица има неколку предности, особено, се зголемува брзината на одговорот на системот на менување на временските услови;
• Втор блок - уред за прилагодување, сместен во непосредна близина на котелот. Меѓу себе, двете единици се поврзани со метална жица.

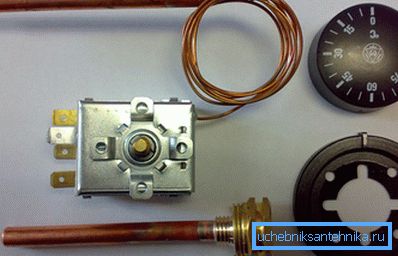

Принципот на работа на уредот се базира на фактот дека електричните карактеристики на проводниците се менуваат со промена на нивната температура. Главниот работен елемент на термостатот е термоспој или термистор.

Принципот на нивната работа е поинаква:

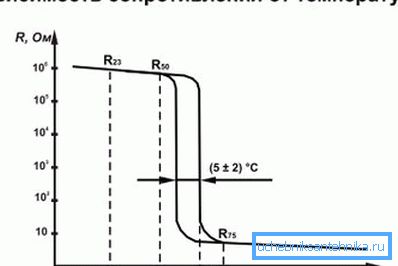

• електричните термостати на греење со употреба на термистори ја забележуваат промената на отпорноста на термисторот;

• Постојат уреди кои користат термопар - тоа е плоча заварена од 2 различни метали. Видовите на метали се избираат на таков начин што на спојувањето се појавува доволно висока потенцијална разлика, со промена на температурата на местото на лемење, се менува и потенцијалната разлика.

Овој термостат Ви овозможува да ја контролирате температурата во широк опсег, без оглед на моќноста на системот за греење. Може да се користи како во приватна градба, така и во повеќекатни згради, каскада на термистори во овој случај овозможува создавање интелигентен систем за греење.

Примери на уреди кои ја регулираат работата на котелот

Ваквите уреди варираат во зависност од сложеноста на дизајнот, можноста за програмирање на однесување во различни денови и во различни периоди од денот, како и точноста на контролата на температурата.

Може да донесете неколку модели со цел зголемување на сложеноста и цената:

• контролер за греење на просториите VRT 40 - може да се нарече една од наједноставните уреди за прилагодување на работата на котелот (спаѓа во класата на аналогни електрични контролери). Режимот на температура се поставува рачно, а сензорот за температура се наоѓа директно во просторијата. Покрај неколку температурни режими, нема дополнителни поставки;

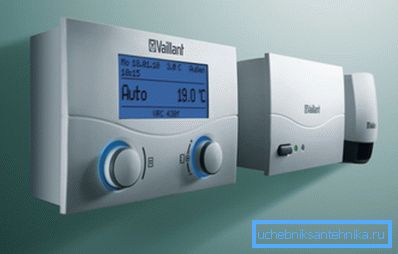

• Автоматскиот регулатор за греење Calormatic 430 - обезбедува ред на големина повеќе можности за контрола на температурата. Се однесува на електронските контролори со затворена логика (односно, можете да ги користите само режимите на работа обезбедени од производителот). Овој уред е околу 13-15 пати поголем од моделот VRT 40;

• Vzlyot-RO 2 - меѓу уредите на пазарот за прилагодување на греењето може да се нарече лидер во флексибилноста и точноста на регулацијата. Покрај тоа, корисникот може да постави произволен режим на работа, бидејќи овој уред е произведен со отворена логика, односно може да се репрограмира. Навистина, има недостатоци во врска со ова - просечниот потрошувач е малку веројатно дека ќе сака да се меша со фините поставувања, а цената ќе ве натера да размислите двапати пред да го купите.

Уредите како последниот во листата најчесто се користат во индустријата во простории каде температурните услови се од особена важност. Покрај едноставното прилагодување, таквите уреди им овозможуваат да се користат за собирање статистички податоци, па дури и за истражување и развој, додека конвенционалните термостати за радијатори се несоодветни за овие цели.

Прилагодување на работата на котлите со цврсто гориво

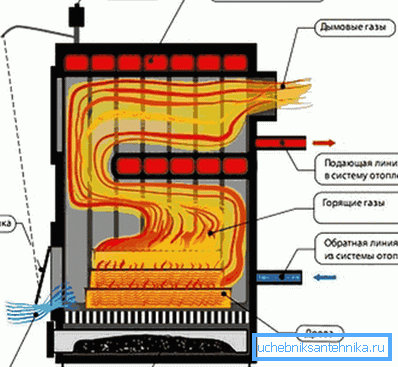

Во гас или електричен котел, контролната единица ја регулира или температурата на греењето на разменувачот на топлина (електричен котел) или фреквенцијата и времетраењето на гасниот горилник (гасни котли). Во случај на котли на цврсто гориво, процесот на горење на горивото не може да се прекине на секои 20-30 минути, па затоа е потребен друг принцип за да се прилагоди нивното работење.

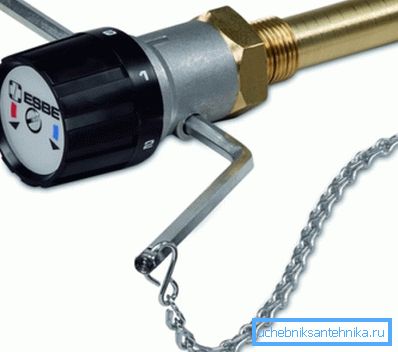

Стапката на согорување на горивото, а со тоа и интензитетот на производство на топлинска енергија зависи од стапката на согорување на горивото, и овој параметар е директно погоден од удар. Нацрт регулаторот за котли на цврсто гориво го менува волуменот на свеж воздух што влегува во комората за согорување и на тој начин ја регулира работата на котелот како целина.

За време на работењето, таков уред постојано ја следи температурата на течноста за ладење (за оваа намена се користи втиснат втисок), а вистинската промена во положбата на котелниот вентил се изведува преку механички пренос.

По инсталацијата, треба да го конфигурирате регулаторот, инструкциите за конфигурирање изгледаат вака:

• вртење на копчето за да ја поставите саканата температура;

Обрни внимание! Ако уредот е инсталиран хоризонтално, тогаш треба да користите црвена скала, ако е вертикално - жолта.

• по што е неопходно да се поплави котелот и да се доведе температурата до потребната;
• тогаш ланецот се става на вентилот. Важно е да не се потиснат, максималната резерва на слободното тркало не треба да надминува 1 мм.

Таквиот термостат за греење ќе ја смени големината на јазот низ кој влегува свеж воздух. Штом температурата надминува потребната, термостатот низ системот на држела малку го крева колото, а со тоа и амортизерот го зголемува и протокот на воздух, а со тоа и процесот на согорување продолжува интензивно.

Прилагодување на греењето со циркулациона пумпа

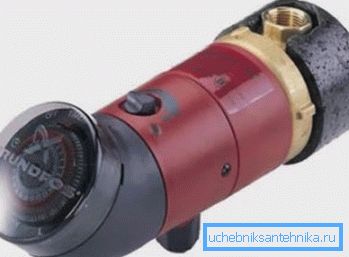

Во минатото беа користени нерегулирани пумпи, односно немаше начин да се регулира струјата на течноста за ладење низ цевките. Денес, таквите реткости може да се најдат само во старите згради, а во повеќето случаи тие се заменуваат со прилагодливи циркулациони пумпи.

Ако конвенционалниот регулатор на грејниот радијатор ја менува струјата на течноста за ладење во посебен радијатор, тогаш промената на режимите на работа на пумпата влијае на ефикасноста на целиот систем за греење како целина. На пример, во текот на ноќта брзината на роторот се намалува, бидејќи нема потреба од интензивно греење.

Покомплексните модели овозможуваат да го прилагодите начинот на работа на уредот на денови во неделата, како и во денот на денот. Достапните режими за работа се "Партија", "Одмор", "Викенд" итн.

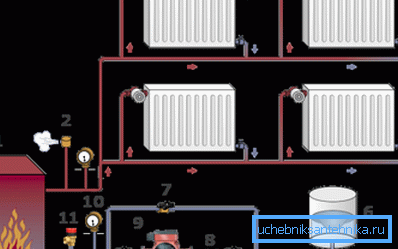

Шемата на системот за греење овозможува инсталирање на пумпата директно пред котелот во делот на цевководот со ладената течност за ладење. Ако се обидете да го инсталирате на излезот на котелот, високата температура на течноста за ладење значително ќе ја намали трајноста на пумпата.

Сумирање

Грејни радијатори со термостат ви овозможуваат да креирате вистински "паметен" систем за греење кој се прилагодува на промените во временските услови. Во меѓувреме, регулаторите на батериите се далеку од единствениот начин да се прилагоди работата на системот за греење. Предложениот материјал - обид да се сумираат постоечките начини за прилагодување на греењето во куќата.

Видеото покажува пример за поврзување на термостатот со котелот.
