Која е централната оддалеченост во радијаторите: димензиите

Растојанието меѓу насловите на радијаторот е една од важните технички карактеристики на кои зависи димензиите на производот. Димензиите влијаат врз способноста за инсталирање, особено ако батеријата се планира да се стави во ниша или под прозорецот. Правилно избраната големина на производот нема да ги наруши основните оперативни стандарди на кои зависи нормалниот пренос на топлина.

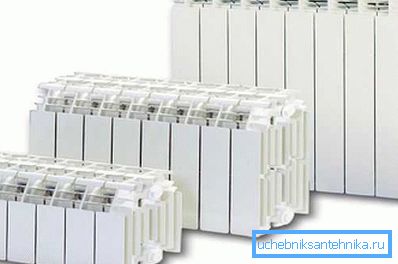

Грејачи со различни висини

Општ преглед на видови на радијатори и нивните димензии

Постојат неколку главни групи радијатори кои се разликуваат во дизајнерските карактеристики:

  1. Секцијални.
  2. Панел челик и биметален.
  3. Конвектор.
  4. Авторски модели, нарачана, без слични форми, но извршување на нивните функции.

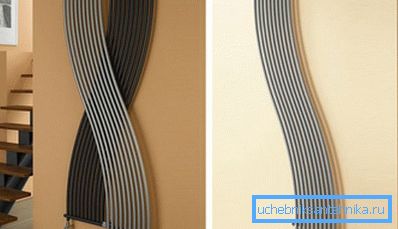

На фотографијата - оригиналниот грејач

Користениот материјал и дизајнерските карактеристики на уредите за греење утврдуваат:

  • отпорност на вода копање;
  • корозија;
  • замаглување и скалирање;
  • интензитетот на пренос на топлина и други компоненти на успех.

Што се однесува до големината, разликата во височината помеѓу горниот и долниот колектор (централно растојание) влијае на способноста да се инсталира грејачот. Најчесто, тие се инсталирани во ниши под прозорците, ако отворањето на прозорецот е доволно големо, тогаш високата батерија едноставно не се вклопува.

Дијаграмот го покажува централното растојание

Овој параметар е особено важен за системи со природна циркулација. Факт е дека притисокот во системот е создаден поради разликата во висината помеѓу водоснабдувањето на батеријата и котелот, толку е поголема оваа вредност, толку е поголем природниот притисок во цевките.

Обрни внимание! На пример, централното растојание на радијаторите од 250 mm има смисла да се избере само под многу ниски прозори. Во овој случај, можете да го инсталирате батеријата дури и под прозорецот праг висина од 50-60 см.

Пример за батерија во соба со големи прозорци.

Панелните грејачи се заварени со калем за ладење помеѓу две ребрести панели со јаз меѓу нив до 1 см. Таквата површина ја зголемува површината на загреаната површина и неговата пренос на топлина - зрачење плус конвекција. Слабиот капацитет придонесува за брз пренос на топлина - ефикасноста достигнува 75%, но, исто така, брзо се олади.

Недостатокот на панел производи е:

  • во нивната ранливост на вода чекан, што ги прави несоодветни за употреба во системите за централно греење;
  • кородираат од кисела вода;
  • невозможно е да се исцеди водата долго време поради истата корозија, но веќе е во контакт со кислород.

Секциските батерии се добри можности за нивните конструктивни промени - зголемување / намалување на бројот на делови за промена на моќ или поправки. Биметаличните уреди го замениле традиционалното кревко, но издржливо леано железо со висока инертност.

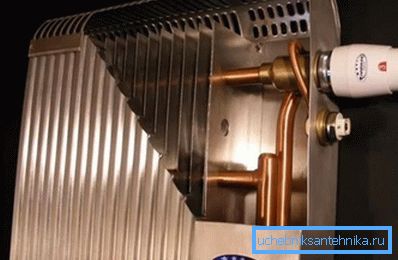

Во слика - уредот bimetallicheskogo грејач

Во нив, течноста за ладење поминува низ челични цевки со алуминиумски перки со висока топлинска спроводливост.

Биметаличната батерија е олицетворение на две предности во еден производ, имено:

  • челик издржува нестабилен притисок и агресивна средина;
  • Алуминиумот веднаш реагира на промена на температурата.

Обрни внимание! Од недостатоците, ние само може да се забележи цената. Цената на биметалличен радијатор може да биде 2-3 пати повисока од онаа на леано железо или челик.

При изборот на биметаллични батерии треба да се земе предвид дијаметарот на вертикалните и хоризонталните канали, а не само на централното растојание. Што се однесува до димензиите, најпопуларните може да се сметаат за модели со разлика помеѓу дупките на брадавиците од 500 mm (со вкупна висина на грејачот е 570 mm).

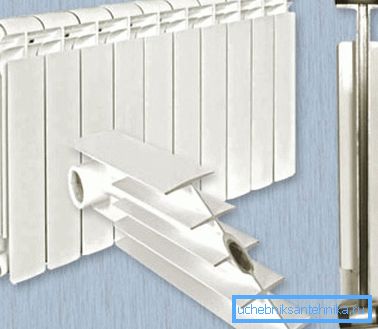

Сликата ги прикажува хоризонталните и вертикалните канали, ако квалитетот на течноста за ладење е слаб, тие не треба да бидат премногу тесни.

Но, во вакуумските батерии едноставно не постои концептот на "централно растојание". Факт е дека тие користат само 1 проток цевка низ која циркулира течноста за ладење, и еднообразно загревање на површината се постигнува поради испарување на врие течност.

Тубуларни батерии - регистри, супериорни пресеци во компактност и разновидност на форми. Отсуството на протекување на зглобовите е обезбедено со заварување на фрагментите, тие го издржуваат работен притисок до 15 атм., Но, тенки ѕидови не го држат слабиот чекан за вода. Регистрира е можно да се направат сопствени раце, избирајќи произволно растојание помеѓу цевките.

Прочитајте повеќе за димензиите на радијаторот

Во техничката документација за уреди за греење, покрај издувните гасови, исто така, мора да бидат наведени димензиите, како и растојанието меѓу центарот. Во зависност од типот и производителот, димензиите на грејачите може да варираат.

Биметални радијатори

Од сите големини на батерии, растојанието помеѓу колекторите може да се смета за одлучувачко - тоа е големината на производот што зависи од него. И ако должината на пресек уреди може да се менува, тогаш височината може да стане камен на сопнување. Овој параметар е означен со број по името на моделот, на пример, ALUX 200. Стандардното растојание за алуминиумските радијатори изнесува 350 и 500 mm, но оваа бројка може да варира од 200 до 800 mm.

Карактеристики на уреди за греење на популарните производители

На пример, во италијанските профилни модели ALUX 200 со иста висина од 245 mm и длабочина од 100 mm, секој дел е долг 80 mm со моќност од 92 W. Максималната должина е 1280 mm (16 делови) со моќност од 1472 вати. Моделот ALUX 350 со висина од 395 mm ги има истите димензии и број на делови, со моќност од 138 W, ALUX 500 има висина од 545 mm со дел за моќност од 179 W.

Опсегот на стандардна големина на биметаллични батерии вклучува централно растојание од 200 до 500 mm. Но висината на уредот може да се разликува малку во зависност од производителот. На пример, ако овој параметар е 500 mm, висината на Rifar Monolit е 577 mm, а на моделот Germanium Neo - 560 mm.

Биметални радијатори со растојание од 450 мм не се достапни. Значи неопходно е да го добиете најблискиот уред за греење.

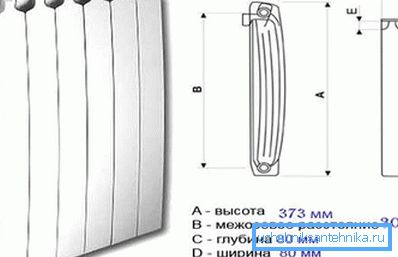

Основни димензии на биметалличен грејач

Обрни внимание! Ако висината на цевките не соодветствува на растојанието на центарот, секогаш можете да ги намалите или разредете. Единствено важно е транзицијата да биде мазна, а не под агол од 90 °.

Дизајнот на биметалличен радијатор обезбедува, покрај 2 хоризонтални цевки, исто така потенки вертикални челични цевки низ кои циркулира течноста за ладење. Но, во мали модели тие не можат да бидат. На пример, кога висината на грејниот уред е околу 20 см, таа исто така ќе се загрее и од 2 хоризонтални цевки.

Во низок грејач нема потреба за вертикални цевки.

Литвански радијатори

Таквите модели се сметаат за класици и се користат повеќе од 150 години, се разбира, изгледот претрпе значајни промени, но самата идеја останува иста. Овој тип на батерија дури и објави посебен стандард - ГОСТ 8690-94.

Според овој документ, опсегот на растојанија помеѓу дупките на брадавиците е од 300 до 800 mm, со вкупна висина на уредот од 400 до 900 mm.

Димензии на уреди за греење на леано железо

Што се однесува до сорти на такви уреди за греење, се произведуваат модели со 1, 2 и 3 канали, обликот на самите делови може исто така да се разликува. За да не се мешаат при изборот на батерија, едноставно знајте ги карактеристиките на означувањето.

Според ГОСТ 8690-94, при обележување, таквите параметри на радијаторот се означуваат како:

  • неговата длабочина;
  • растојанието помеѓу централните оски на дупките на брадавиците;
  • Бидејќи притисокот во системот за греење е значаен, максималниот работен притисок се забележува и во означувањето;

Обрни внимание! Леано железо е кревок материјал, па затоа не толерира хидраулични шокови. Доколку таквите појави не се невообичаени во системот за греење, подобро е да се одбијат батериите од леано железо и да се избере челик или биметалличен аналог.

  • го покажува бројот на секциите, како и стандардот што се користи.

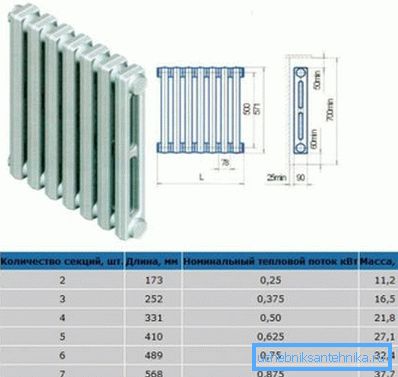

Карактеристики на класичната леано железо батерија

Ако сакате да одберете централно растојание на грејниот радиатор 450, тогаш можете да изберете батерија со најблиска вредност на овој параметар 400 mm и малку да ја намалите цевката. Стандардот не предвидува ослободување на уреди за греење со растојание од 450 mm помеѓу дупките на брадавиците.

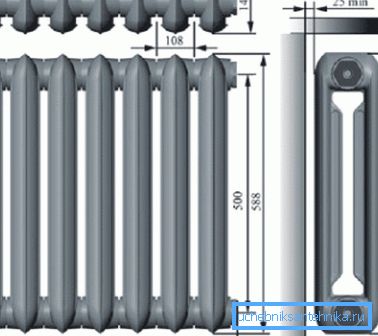

Полнета големина леано железо батерија

Означувањето обично го означува термалниот капацитет на еден дел. На пример, влезот MS-140M-500-0.9 значи дека еден дел може да даде 140 W топлина, централното растојание е 500 mm, работен притисок е 9 атмосфери.

Алуминиумски радијатори

Главната разлика помеѓу алуминиумските радијатори и биметалличните радијатори е дека цевките, рамката по која се движи течноста за ладење, се направени од алуминиумска легура. Во биметалични тие се направени од челик или бакар, а алуминиумот се користи само за перки.

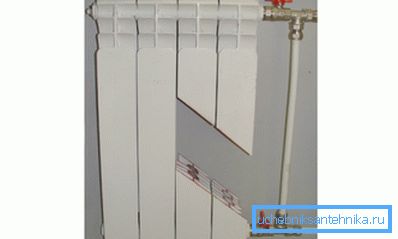

Алуминиумски радијатор во сече

Што се однесува до опсегот на големина, минималната вредност може да се смета 150 mm, а горниот праг е ограничен на 800 mm помеѓу оските на дупките на брадавиците.

Соодветно на тоа, големината се менува и батеријата:

  • бебе висина од 150 мм е погодна за домови со големи прозорци, тоа нема да го блокира поглед од прозорецот. Собата вклучува нозе, така што не е неопходно да се поправи на ѕидот;
  • Големи димензии 700-800 mm имаат висок пренос на топлина поради развиената површина на радијаторот;
  • но најчесто може да се смета со големина од 400-500 мм помеѓу оските на дупките на брадавиците. Ова се батериите што се користат во повеќето апартмани.
Карактеристики на популарната алуминиумска батерија

Исто така, треба да ги потенцираме вертикалните радијатори. Ако под прозорецот за поставување на уредот за загревање не е многу погодно, тогаш упатствата за дизајнот на просторијата ви овозможуваат да ставите вертикален радијатор во аголот. Тоа е сосема мал во ширина (буквално 5-7 делови), но тука висината може да достигне 2 метри.

Пример за висок радијатор

Во случај на алуминиумски радијатори, централното растојание е од 1.200 до 2.000 mm. Навистина, ефикасноста на таквата батерија е нешто помала во споредба со конвенционалната, бидејќи дел од него се наоѓа во горниот дел на просторијата, каде што температурата е нешто повисока од онаа на подот.

Димензии на челични радијатори

Вкупните димензии на панелните радијатори се во опсег од 20-90 см, а аксијалното растојание е 5-7 см помалку од висината. Уреди со интер-аксијално растојание од 450 mm се произведуваат, таква стандардна големина е отсутен кај леано железо, биметаллични колеги.

Челичните радијатори, исто така, можат да бидат вертикални, максималната висина во овој случај може да биде 2-3 метри. Но почесто се користат конвенционални модели.

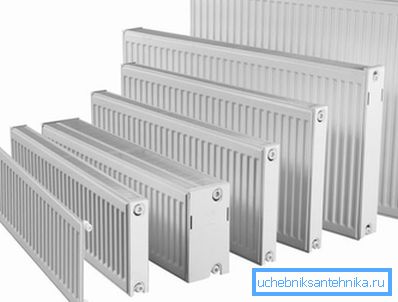

Висината и дебелината на челичните батерии варираат во широк опсег.

Исто така регистри се направени од челични цевки (ова се должи на леснотијата на челикот за заварување и нејзината сила). Но, нема ограничувања за овој тип грејачи, а дијаметарот е избран врз основа на желбата на купувачот, како и пренос на топлина од грејачот.

Домашен регистар на челични цевки

На крајот

Растојанието на центарот е важен параметар во секој модерен радијатор. Од оваа големина зависи од висината на уредот, па оттука и можноста да се инсталира во ниша под прозорецот. Опсегот на големини на модерни радијатори ќе им овозможи да бидат инсталирани и во редовен стан и под голем прозорец.

Видеото во оваа статија содржи голем број корисни совети за избор на радијатор за греење за вашиот дом.
