Класификација на системите за греење: од вообичаено до

Темата на овој напис е класификацијата на системите за греење за разни згради. Ги испитуваме изворите на топлинска енергија што се користат во нив, методите за пренос на топлина, конфигурациите на движењето на течностите и поврзувањето на уреди за греење.

Затоа оди.

Извор на топлина

Во оваа улога може да биде:

• Гас. Котлите за греење на гас ги обезбедуваат минималните трошоци за топлинска енергија. Каде што нема гас, може да се користат гасни држачи или цилиндри.

Сепак: во овој случај цената на киловат-час на топлина значително ќе се зголеми.

• Огревно дрво и јаглен. Котлите на цврсто гориво за овие извори на енергија обично се обединети. Нивниот главен недостаток е ограничената автономија на работата: поставувањето на горивото и чистењето на асфитот се потребни неколку пати на ден.

Сепак, гасните генератори и горните котли за горење донекаде можат да го зголемат јазот помеѓу влошките.

• Пелети. Котлетите со пелети со контејнери и точење можат да постигнат автономија за неколку дена.

• Солариум. Еве, автономијата веќе се пресметува за неколку недели; Недостатоците вклучуваат високо ниво на бучава на опремата и потреба за капацитет за дизел гориво.

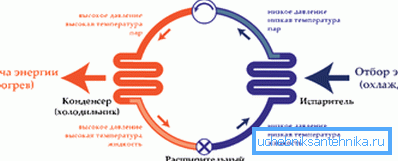

• Електрична енергија. Заедно со директни уреди за греење, тоа го користат топлинските пумпи, кои користат електрична енергија за пренос на топлина од релативно ладна средина (воздух, вода или почва) во потоплите простории.

Еве груба проценка на трошоците за различни извори.

Централен извор и дистрибуирано греење

Најчеста шема со еден централизиран извор на топлина (котел или шпорет), периферни уреди за греење и цевководи за транспорт на топлина. Меѓутоа, заедно со нив се користат и дистрибуираните системи за греење.

Примери?

• Електрично подно греење со независни термостати.
• Електрични конвектори сместени во секоја соба.

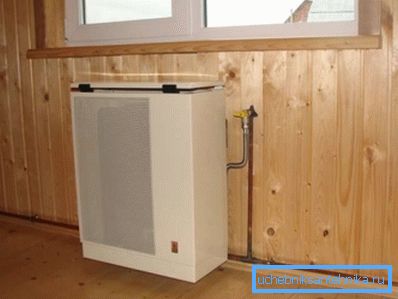

• Гас конвектор со дистрибуција на гас околу куќата.

• Независни инфрацрвени емитери.
• Греењето е климатизирано со приватен систем на сплит во секоја соба.

Метод за пренос на топлина

Преносот на топлинска енергија може да се направи на неколку начини.

Топлина носител

Во овој капацитет се користат вода или нејзините смеси со етилен и пропилен гликол, замрзнување при пониски температури. Високиот топлински капацитет на течностите за пренос на топлина овозможува да се ослободи од релативно мали пресечни мрежи.

Воздухот

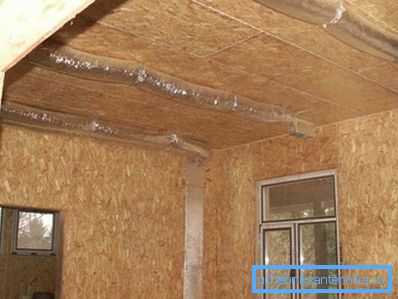

Греењето на воздухот значи дека изворот на топлина директно го загрева воздухот што влегува во собата. Системите за греење на воздухот често се комбинираат со вентилација. Главниот недостаток на одлуката што влијае врз неговата популарност е потребата да се инсталираат воздушни канали со голем пресек: без предрасуди кон финишот, ова може да се направи само во фазата на изградба.

Пареа

Системите за греење со прегреана пареа со температура од 200-400 степени во наше време се користат исклучиво во индустриски објекти. Тие се погодни затоа што, поради високата температура на грејачите, тие ги обезбедуваат нивните минимални димензии со високи вредности на топлината. Недостатокот на пареа е сериозна опасност за жителите на загреани простории во случај на несреќи.

Инфрацрвено зрачење

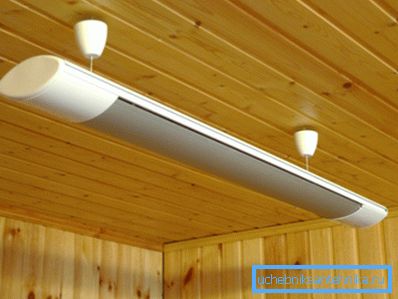

Таканаречените инфрацрвени грејачи пренесуваат значителен дел од топлината не во воздухот околу нив, туку директно до околните објекти и луѓе преку инфрацрвено зрачење кое лежи надвор од видливиот дел од спектарот.

Употребата на IR емитери е економски оправдана, пред сè затоа што го намалува минималниот комфор на собната температура. Поради директното загревање на кожата во отворен простор на телото, зона на субјективна удобност почнува веќе од + 15-16С.

Конвекција и подно греење

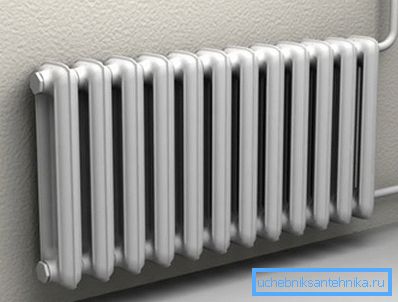

Вообичаено за нас од детството, шемата за загревање на просторија со точни извори на топлина со релативно висока температура (радијатори, конвектори, регистри, итн.) Се нарекува конвекција. Секој грејач генерира конвекциски проток; овие струи го разгорат воздухот во собата.

Главниот проблем на греењето на конвекцијата е дека температурите во загреана просторија се крајно нерамномерно распоредени.

Не само тоа: тие се исто така дистрибуирани неефикасно. Под таванот, температурата е 5-8 степени повисока отколку на ниво на човечки раст. Дали поминуваат многу време на таванот?

Еден од несаканите ефекти од прегревање на воздухот во близина на таванот е нагло зголемување на истекувањето на топлина преку таванот. Загубите на топлина се директно пропорционални на температурната делта помеѓу страните на ковертот на зградата.

Алтернатива за греење на конвекцијата е топол кат. Површината на подот се загрева на температура од 25-35 степени со кабел, грејач на филм или цевка со вода.

Како резултат:

• Температурата е максимална токму онаму каде што има потреба - на ниво на подот.

• Темелна завеса која го спречува замрзнувањето на ѕидовите се формира околу целиот периметар на собата.
• Со намалување на просечната температура во собата обезбедува значителни заштеди на енергија.

Греење на водата

Во случај на употреба на течноста за ладење, класификацијата на системот за греење е можна од неколку други параметри.

Централна и автономна

Во DH системите, изворот на топлина е CHP или котлара. Пренос на топлина - техничка вода - се транспортира преку грејни линии; циркулацијата во одделни кола е обезбедена од разликата помеѓу исхраната и обратните теми.

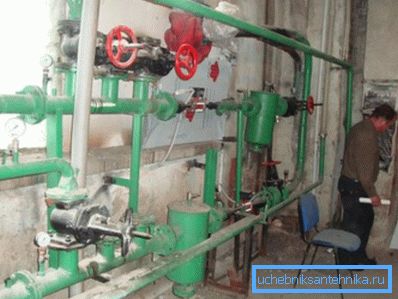

Функцијата на раскрсницата помеѓу автопатот и системот за греење на зградата се изведува од лифтовиот јазол.

Во него:

• Диференцијалот меѓу нивите е израмнат. Во патеката достигнува 3-6 kgf / cm2; во исто време, за стабилна циркулација на коло од разумна големина, капка од 0,2 kgf / cm2 е доволна.
• Обезбеден е учество на дел од волуменот на течноста за ладење од повратното коло до рециркулацијата. Така, варирања на температурата помеѓу најблиските до лифтовиот јазол и најоддалечените од него уреди за загревање се намалуваат.
• Режимот на работа на системот за топла вода (топла вода) е регулиран. Во зависност од температурата на напојување, топланата се напојува од директна или обратна нишка.

Во случај на автономна систем, ние се занимаваме со затворен круг исполнет со постојан волумен топлина носач и не се поврзани со надворешни објекти. Топла вода не се зема од колото.

Циркуларна стимулација

Во системот DH, течноста за ладење е управувана од диференцијал меѓу нивите. А што е со автономните кола?

Постојат две можни опции.

1. Во систем со принудна циркулација, тоа е обезбедено со циркулациона пумпа - релативно ниско-енергетски уред, често со можност за постепено или непречено прилагодување на капацитетот.
2. Гравитационите системи функционираат поради разликата во густината помеѓу загреан и ладен течноста за ладење. Од котелот се крева по т.н. забрзувачки колектор и полека се враќа преку радијаторите, ослободувајќи го топлината по патот.

Корисно: лесно е да се надгради гравитациониот систем за да се забрза циркулацијата во неа со инсталирање циркулациона пумпа во колото со свои раце. Упатството е доста едноставно: полнењето е прекинато со вентил или неповратен вентил, од која било страна се вметнуваат внесувања во пумпата. Страничните ленти се опремени со капак пред пумпата и пар затворачки вентили.

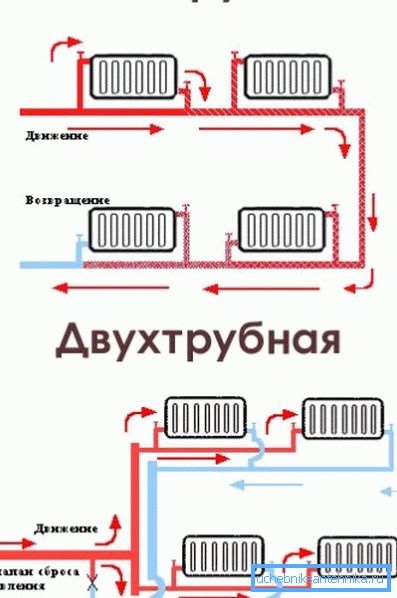

Еден и два цевни системи

Распоредот на течноста за ладење на грејните уреди може да биде една цевка и две цевки. Во првиот случај, радијаторот го крши единственото полнење или, порационално, сече паралелно со него. Во вториот, секој грејач е скокач помеѓу цевките за снабдување и враќање.

Важна точка: во вториот случај, системот бара задолжително балансирање - поставување на пропустливост на батериите со дупчење вентили. Без него, радијаторите далеку од котелот едноставно нема да работат.

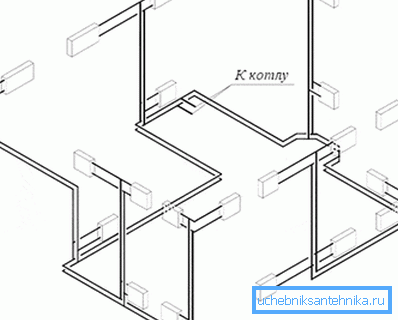

Вертикална и хоризонтална

Ленинградка - еден цевчен прстен околу периметарот на куќа со батерии вградени паралелно со него, е типичен хоризонтален систем. Греење штанд во станбена зграда е како типична вертикална. Како што може да се претпостави, тие често се комбинираат: на пример, во иста станбена зграда со вертикален штанд до хоризонталното шише.

Предавање и мртви краеви

Ако течноста за ладење од излезот на котелот до влезот не ја менува правецот на движење наспроти спротивното - ова е систем кој поминува. Ако промените - ќор-сокак.

Топ и дното шишиња

Во станбените згради, можете да најдете два вида жици.

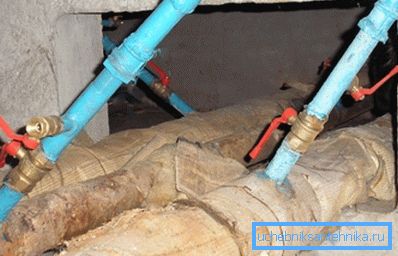

• Долното полнење значи дека протокот на напојувањето и враќањето се во подрумот. Ризерите се поврзани во парови со скокач на таванот или горниот кат. Секој пар на столбови краток спој на цевките за снабдување и враќање.

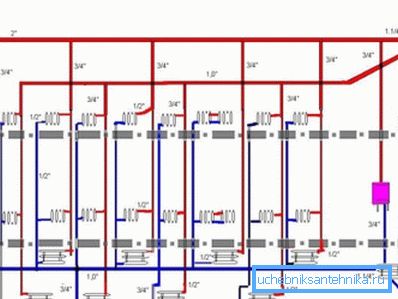

• Во случај на горното полнење, доводот се преместува на таванот и е опремен со резервоар за собирање воздух. Секој столб мора да се исклучи во две точки; но кога ќе го стартувате системот, има поредок од големината помалку проблеми: не треба да искрвавате воздух на секој пар на столб, туку само во еден резервоар.

Поврзување на радијатори

Секвентни грејачи може да се поврзат со напојните линии на неколку начини.

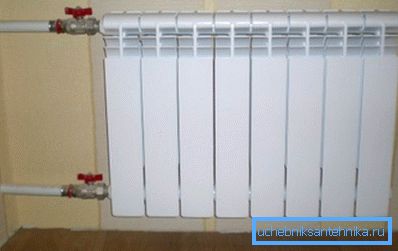

• Странична врска е најповолна во поглед на естетиката. Сепак, со голема должина на уредот, надворешните делови ќе бидат значително поладни од првите од лагер.

• Дијагоналната врска ќе овозможи батеријата да се загрее по целата должина.

Совет: за да се поврзете со лево сообраќајниот метеж, не користете чист, туку американски. Тоа значително ќе го поедностави расклопувањето и инсталирањето на радијаторот.

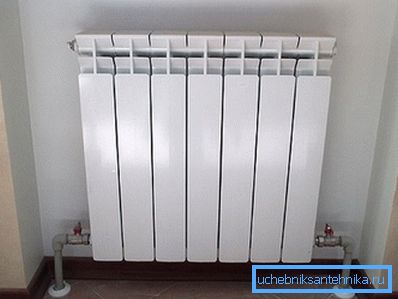

• Конечно, шемата од дното надолу не само што ќе го загрее радијаторот рамномерно, туку и ќе ја ослободи од потребата за црвенило. Континуираната циркулација низ долниот колектор нема да дозволи да се истури. Недостатоци на таквата врска е потребата да се снабди горниот приклучок со вентилот Mayevsky и да се искрши воздухот при секој почеток.

Заклучок

Се надеваме дека нашиот увид во теоријата, иако малку површен, ќе му биде корисен на читателот. Како и обично, приложеното видео ќе му понуди дополнителен материјал.

Успеси!
