Хидраулична пресметка на системот за греење: само за

Што е хидраулична пресметка на системот за греење? Кои вредности бараат пресметки? Конечно, главната работа: како да ги пресметате, без точни вредности на хидрауличниот отпор на сите делови, уреди за греење и елементи на вентилите? Ајде да го разбереме.

Она што го очекуваме

За секој греен систем, најважен параметар е неговата топлинска моќност.

Таа е определена од:

• Температура на средството за ладење.
• Термичка моќност на уреди за греење.

Забелешка: во документацијата, последниот параметар е означен за фиксна делта на температури помеѓу температурата на течноста за ладење и воздухот во загреана просторија со температура од 70 C. Со намалувањето на температурата на половина за половина, ќе се намали двојното намалување на топлинската енергија.

Ние ќе ги оставиме методите за пресметување на топлински излез зад сцената: тие имаат доволно материјални материјали посветени на нив.

Сепак, за да се обезбеди пренос на топлина од автопатот или котелот на уреди за загревање, се важни уште два параметра:

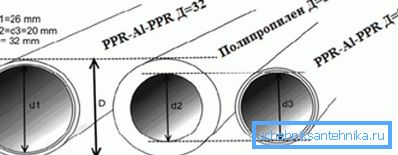

1. Внатрешниот дел на гасоводот, врзан за неговиот дијаметар.

1. Брзината на проток во овој гасовод.

Во автономниот систем за греење со присилна циркулација, важно е да се знае уште неколку вредности:

1. Контурен хидрауличен отпор. Пресметката на хидрауличниот отпор на системот за греење ќе ги одреди барањата за притисокот што го создава циркулационата пумпа.
2. Стапката на проток на течноста за ладење преку колото, одредена од перформансите на циркулационата пумпа на системот за греење со соодветна глава.

Проблеми

Како што велат во Одеса, "тие се".

Со цел да се пресмета вкупната хидраулична отпорност на колото, треба да размислите:

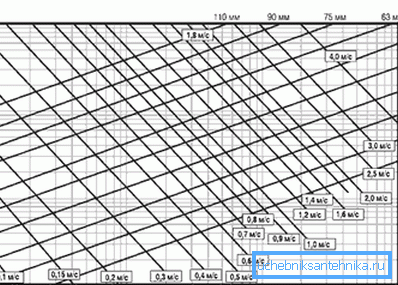

• Отпорност на прав цевки. Се одредува според нивниот материјал, внатрешен дијаметар, проток и степен на грубост на ѕидот.

• Отпорност на транзицијата на секој чекор и дијаметар.
• Отпорност на секој елемент на вентилот.
• Отпорност на сите уреди за загревање.
• Отпорност на топлински изменувач на котелот.

Собирањето на сите потребни податоци заедно јасно ќе стане проблем дури и во наједноставната шема.

Што да правам

Формула

За среќа, за автономен систем за греење, хидрауличната пресметка на греењето може да се изведе со прифатлива точност и без да се оди во дивината.

Проток

Од дното страна е ограничено со растот на температурната разлика помеѓу протокот и враќањето, а во исто време и зголемената веројатност за проветрување. Брзиот проток ќе го придвижи воздухот од мостовите до автоматскиот проток на воздух; бавниот не може да се справи со оваа задача.

Од друга страна, пребрз проток неизбежно ќе генерира хидрауличен шум. Елементи на вентили и врти на флаширање ќе бидат извор на досадни шум.

За греење, опсегот на прифатливи стапки на проток е од 0,6 до 1,5 m / s; сепак, пресметката на други параметри обично се изведува за вредност од 1 m / s.

Дијаметар

Со познатата топлинска енергија најлесно е да го земеме според табелата

Рачен притисок

Во поедноставена верзија, се пресметува со формулата H = (R * I * Z) / 10000.

Во него:

• H е саканата вредност на главата во метри.
• I - губење на притисок во цевката, Pa / m. За правилна цевка од пресметаниот дијаметар, потребна е вредност во опсегот од 100-150.
• Z е дополнителен фактор за компензација, кој зависи од достапноста на дополнителна опрема во колото.

Ако системот содржи неколку елементи од листата, соодветните коефициенти се множат. Значи, за систем со топчести вентили, фитинзи со навој за цевки и термостат кој ја регулира пропустливоста на флаширање, Z = 1.3 * 1.7 = 2.21.

Перформанси

Инструкции за пресметување со свои раце, перформансите на пумпата исто така не се многу сложени.

Продуктивноста се пресметува според формулата G = Q / (1.163 * Dt), во која:

• G - перформанси во m3 / час.
• Q е топлинска моќ на коло во киловати.
• Dt е температурна разлика помеѓу линиите за снабдување и враќање.

Пример

Дај пример за хидраулична пресметка на системот за греење за следните услови:

• Температурата на делта помеѓу цевките за напојување и враќање е еднаква на стандардните 20 степени.
• Термичка моќ на бакар - 16 KW.

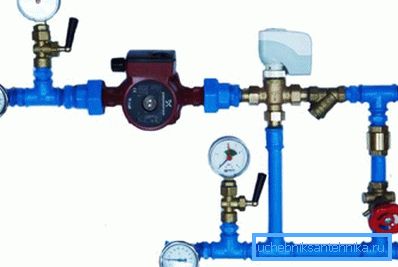

• Вкупната должина на фланерот со едно цевка Ленинградка е 50 метри. Грејни уреди се поврзани паралелно со флаширање. Недостасуваат термостати, кршење на полнењето и секундарни кола со миксер.

Па, да почнеме.

Минималниот внатрешен дијаметар според горната табела е 20 милиметри со брзина на проток од најмалку 0,8 m / s.

Корисно: модерни циркулациони пумпи често имаат зачекори или, попогодно, мазно прилагодување на перформансите. Во вториот случај, цената на уредот е нешто повисока.

Оптималната глава за нашиот случај ќе биде (50 * 150 + 1.3) / 10000 = 0.975 m. Всушност, во повеќето случаи параметарот не треба да се пресметува. Разликата во системот за греење на станбена зграда, која обезбедува циркулација во него - само 2 метри; ова е токму минималната главна вредност на апсолутното мнозинство на пумпи за мокро-ротор.

Продуктивноста се пресметува како G = 16 / (1.163 * 20) = 0.69 m3 / час.

Заклучок

Се надеваме дека горенаведените методи за пресметка ќе му помогнат на читателот да ги пресмета параметрите на сопствениот систем за греење, без да влезе во џунглата со комплексни формули и референтни податоци. Како и секогаш, приложеното видео ќе понуди дополнителни информации. Успеси!
