Карактеристики на грејачите од леано железо: типови и
Тежината и димензиите на леано железото радијатори за греење првенствено ќе зависат од бројот на делови во еден уред, но истите исти делови можат да се разликуваат едни од други радикално, бидејќи тие се еден, два или три канали.
Но, и покрај обемноста, батериите од леано железо се многу во побарувачката за системи за вода со централно греење, бидејќи тие целосно одговараат на потребните параметри за пренос на топлина и издржливост при можни скокови во притисокот на топлината.
Станува збор за овие уреди, познаници, веројатно, за секој граѓанин на Русија кој достигна свест, за што ќе се дискутира, а ние исто така ќе ви покажеме видео во оваа статија.
Литвански радијатори
Радијаторот од леано железо е конвекционо зрачење кое е составен од неколку делови. Тоа беше измислен од Франц Сан Гали во 1857 година.
Видови и дизајни

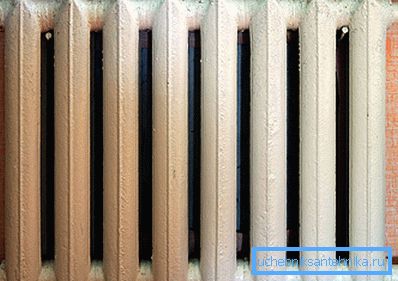

- Како што веќе рековме, колку течноста на леано железо тежи, како и нејзиниот волумен, директно зависи од бројот на секциите, како и од бројот на канали во еден дел од овој уред.. На пример, ние ги сметаме таквите грејачи од серијата FM, кои се направени во согласност со барањата на ГОСТ 8690-94. Сите тие се дизајнирани за инсталација, земајќи ја предвид длабочината на отворот под прозорецот, односно на мала, средна и голема длабочина, која може да се пополни врз основа на бројот на колони во секциите.
- Опрема за греење на серијата FM се дизајнирани за централизирани системи за греење на вода во станбени, јавни и индустриски згради со минимален работен притисок од 1,2 MPa (12.236 атм) и притисок за тестирање (тест) од 1.8M Pa (18.354 atm) и температурата на водата не повисока од 150 ° C (нивната цена е најприфатлива).
- Се разбира, тежината на леано железо радијатори, исто така, ќе зависи од деловите., од кои е составен, и тие се изработени од сиво леано железо во песочна глина форма со методот на инјектирање, што му овозможува на уредот да издржи стабилни перформанси за околу 40 години или повеќе.

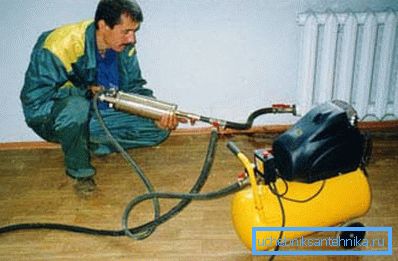

- Леано железо е прилично отпорен метал за нискоквалитетен носач на топлина., што е, водата може да има висока содржина на соли, алкалии и 'рѓа, но таа е порозна, што придонесува за задржување на различни елементи и седиментација на милот, така што батериите треба редовно да се мијат.
Целосниот комплет на грејач од леано железо исто така се состои од два странични приклучоци (лева нишка G 1?), Како и две futorki или, како што се нарекуваат, преку приклучоци (G 1? Десна нишка) и дупка со лева нишка G? за фитинзи за топлинска цевка. Кога се спојуваат деловите заедно, челични брадавици и отпорни на топлина гумени заптивки се користат во согласност со ТУ 38.105376-92.
Забелешка Еден од најнегативните фактори кои можат да ги карактеризираат таквите уреди за греење е тежината на леано железото радијатор и неговото долго загревање, поради што, строго земено, не се користи во автономни системи за греење - големи трошоци за енергија за котли за секаков вид на гориво. Но, во исто време, тој дава исклучително топлина за многу долго време, што овозможува да се вклучат пумпите за циркулација на вода не толку често, па затоа таквите батерии се речиси идеални за централизирани системи.
| Името на параметарот на делот | Дигитални знаци | |||||
| FM1-70-300 | FM1-70-500 | FM2-100-300 | FM2-100-500 | FM3-120-300 | FM3-120-500 | |
| Број на канали | Едноканален правоаголник | Двокален правоаголник | Три канал правоаголни | |||
| Маса (кг) | 3.3 | 4.8 | 4.5 | 6.3 | 4.8 | 7.0 |
| Волумен (л) | 0.66 | 0.9 | 0.7 | 0.95 | 0.95 | 1.38 |
| Површина за греење (м2) | 0.103 | 0.165 | 0.148 | 0.207 | 0.155 | 0.246 |
| Рејтинг на топлина (kW) | 0.075 | 0.110 | 0.1009 | 0.1426 | 0.1083 | 0.1568 |
| Висина на монтажа (мм) | 300 | 500 | 300 | 500 | 300 | 500 |
| Висина (мм) | 370 | 570 | 372 | 572 | 370 | 570 |
| Длабочина (мм) | 70 | 70 | 100 | 100 | 120 | 120 |
| Ширина (мм) | 80 | 80 | 80 | 80 | 90 | 90 |
Табела: технички карактеристики на леано железо радијатор за еден, два и три канали
| Ознака FM-1 | Број на делови (парчиња) | Рејтинг на топлина (kW) | Специфична потрошувачка на материјали (kg / kW) | Тежина (кг) | Површина за греење (? T = 70 ° C), ЕКМ | Должина на радијаторот (мм) |
| FM1-70-500-1,2-2 | 2 | 0.22 | 48.64 | 10.7 | 0.396 | 178-184 |
| FM1-70-500-1,2-3 | 3 | 0.33 | 47.58 | 15.7 | 0.594 | 258-265 |
| FM1-70-500-1,2-4 | 4 | 0.44 | 47.05 | 20.7 | 0.792 | 338-346 |
| FM1-70-500-1,2-5 | 5 | 0.55 | 46.73 | 25.7 | 0.990 | 418-427 |
| FM1-70-500-1,2-6 | 6 | 0.66 | 46.52 | 30.7 | 1,188 | 498-508 |
| FM1-70-500-1,2-7 | 7 | 0.77 | 46.36 | 35.7 | 1,386 | 578-589 |
| FM1-70-500-1,2-8 | 8 | 0.88 | 46.25 | 40.7 | 1,584 | 658-670 |
| FM1-70-500-1,2-9 | 9 | 0.99 | 46.16 | 45.7 | 1,782 | 738-751 |
| FM1-70-500-1,2-10 | 10 | 1.10 | 46.09 | 50.7 | 1.980 | 818-832 |
Карактеристики Табела FM-1-70-500-1,2
| FM-2 ознака | Број на делови (парчиња) | Рејтинг на топлина (kW) | Специфична потрошувачка на материјали (kg / kW) | Тежина (кг) | Површина за греење (? T = 70 ° C), ЕКМ | Должина на радијаторот (мм) |
| 100-500-1,2-2 | 2 | 0.285 | 48.1 | 13.7 | 0.512 | 178-184 |
| 100-500-1.2-3 | 3 | 0.428 | 47.2 | 20.2 | 0.769 | 258-265 |
| 100-500-1,2-4 | 4 | 0.570 | 46,8 | 26.7 | 1,024 | 338-346 |
| 100-500-1,2-5 | 5 | 0.713 | 46.7 | 33.3 | 1.281 | 418-427 |
| 100-500-1,2-6 | 6 | 0.856 | 46.5 | 39.7 | 1,537 | 498-508 |
| 100-500-1,2-7 | 7 | 0.998 | 46.4 | 46.3 | 1,792 | 578-589 |
| 100-500-1.2-8 | 8 | 1,141 | 46.4 | 52.9 | 2,049 | 658-670 |
| 100-500-1,2-9 | 9 | 1.283 | 46.3 | 59.4 | 2.304 | 738-751 |
| 100-500-1,2-10 | 10 | 1,426 | 46.1 | 65,8 | 2,561 | 818-832 |
Карактеристики Табела FM-2-100-500-1,2
| FM-2 ознака | Број на делови (парчиња) | Рејтинг на топлина (kW) | Специфична потрошувачка на материјали (kg / kW) | Тежина (кг) | Површина за греење (? T = 70 ° C), ЕКМ | Должина на радијаторот (мм) |
| 120-500-1,2-2 | 2 | 0.314 | 47.78 | 15.1 | 0.564 | 198-206 |
| 120-500-1,2-3 | 3 | 0.470 | 46.95 | 22.3 | 0.844 | 288-297 |
| 120-500-1,2-4 | 4 | 0.627 | 46,60 | 29.5 | 1.126 | 378-388 |
| 120-500-1,2-5 | 5 | 0.784 | 46.39 | 36.7 | 1.408 | 468-477 |
| 120-500-1,2-6 | 6 | 0,941 | 46.21 | 43.9 | 1,690 | 558-568 |
| 120-500-1,2-7 | 7 | 1,098 | 46,11 | 51.1 | 1,972 | 648-659 |
| 120-500-1,2-8 | 8 | 1.254 | 46.05 | 58.3 | 2.252 | 738-750 |
| 120-500-1,2-9 | 9 | 1,411 | 45.96 | 65.5 | 2.534 | 828-841 |
| 120-500-1,2-10 | 10 | 1,568 | 45.92 | 72.7 | 2.816 | 918-932 |
Карактеристики Табела FM-3-120-500-1,2
Собрание, демонтажа
Како што рековме, можете да го зголемите или намалите преносот на топлина и обемот на леано железото со додавање или одврзување на делови, што може да биде од две до бесконечност, иако повеќе од 15 парчиња нема да се стават.

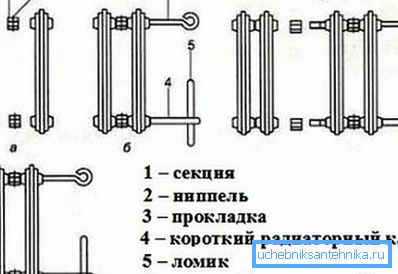

Најчесто мораме да се занимаваме со деловите од две колумни што ги гледате на врвот слика - тие се поврзани со брадавица и отпорна на топлина гумена заптивка. Внатрешниот дијаметар има заоблена форма со две паралелни рамнини, што овозможува да се поправи главата на клучот, но внатрешниот дијаметар може да биде или 1? ? или 1?

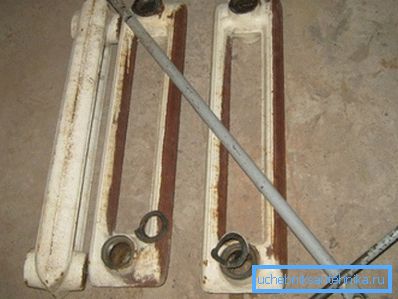

Во согласност со ова, се избира клучот каде што главата може да биде рамна или да го повтори внатрешниот облик на брадавицата - упатството за ова прашање молчи. За да одвртете еден или повеќе делови, треба да го притиснете копчето така што главата допира до брадавицата, која се наоѓа на спојницата, затоа прво се нанесува над батеријата за да ја обележи длабочината на потопување на шипката.
Напорите што се направени за да се ротираат со помош на портата обично не се доволни, па затоа рачката се зголемува со отсекување на цевката - истото време е потребно истото ракување за време на монтажа, така што врската не истекува.
Заклучок
Секогаш можете да го соберете и расклопите леано железото радијатор со свои раце, ако за ова имате клуч со соодветна глава, само треба да инсталирате нови гарнитури, а понекогаш и нови брадавици. Кога ја поврзувате батеријата со грејното коло, пожелно е да се обезбедат вентили за исклучување за време на грејната сезона.
